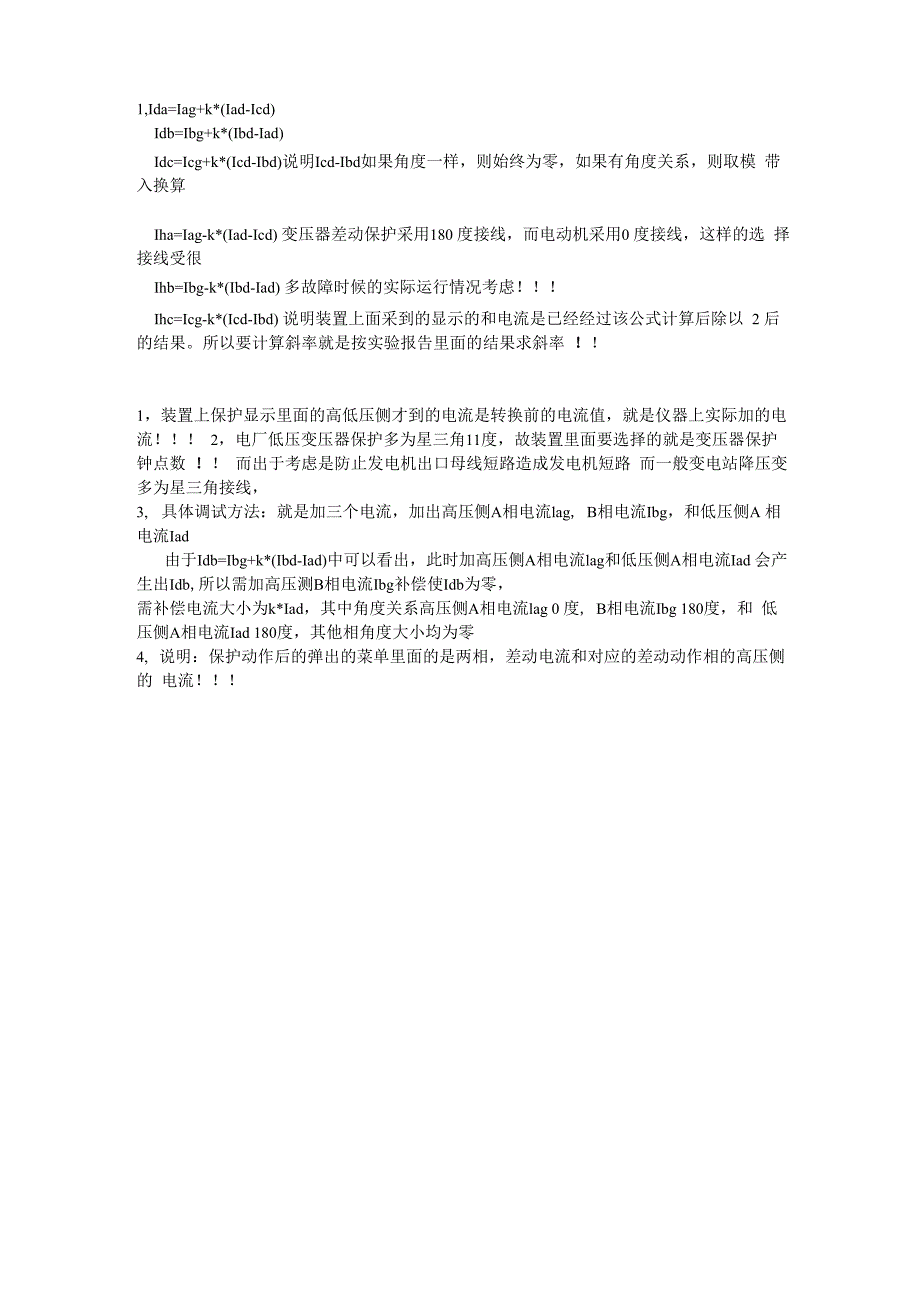

1,Ida=Iag+k*(Iad-Icd)Idb=Ibg+k*(Ibd-Iad)Idc=Icg+k*(Icd-Ibd)说明Icd-Ibd如果角度一样，则始终为零，如果有角度关系，则取模 带入换算Iha=Iag-k*(Iad-Icd) 变压器差动保护采用180 度接线，而电动机采用0 度接线，这样的选 择接线受很Ihb=Ibg-k*(Ibd-Iad) 多故障时候的实际运行情况考虑！！！Ihc=Icg-k*(Icd-Ibd) 说明装置上面采到的显示的和电流是已经经过该公式计算后除以 2 后的结果所以要计算斜率就是按实验报告里面的结果求斜率 ！！1，装置上保护显示里面的高低压侧才到的电流是转换前的电流值，就是仪器上实际加的电 流！！！ 2，电厂低压变压器保护多为星三角11度，故装置里面要选择的就是变压器保护钟点数 ！！ 而出于考虑是防止发电机出口母线短路造成发电机短路 而一般变电站降压变多为星三角接线，3, 具体调试方法：就是加三个电流，加出高压侧A相电流lag, B相电流Ibg，和低压侧A 相电流Iad由于Idb=Ibg+k*(Ibd-Iad)中可以看出，此时加高压侧A相电流lag和低压侧A相电流Iad 会产生出Idb,所以需加高压测B相电流Ibg补偿使Idb为零，需补偿电流大小为k*Iad，其中角度关系高压侧A相电流lag 0 度, B相电流Ibg 180度，和 低压侧A相电流Iad 180度，其他相角度大小均为零4, 说明：保护动作后的弹出的菜单里面的是两相，差动电流和对应的差动动作相的高压侧的 电流！！！。
