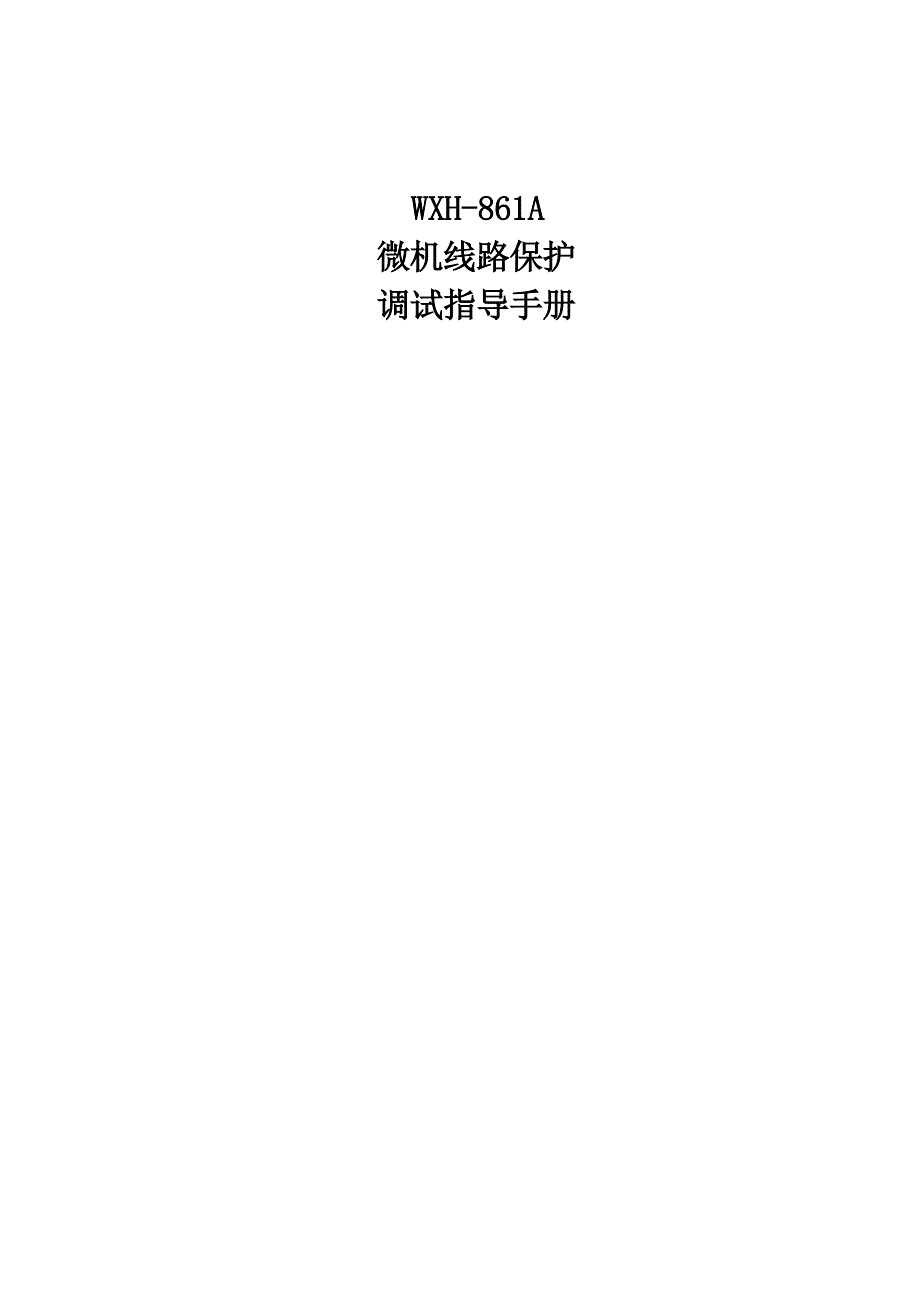

WXH-861A 微机线路保护 调试指导手册 目 录1.外观检查 32. 绝缘耐压试验 33.逆变电源的检查 64.上电初步检查 64.1显示情况 64.2基本操作 64.3软件版本及工程配置检查 65.通讯测试（无特殊要求仅测试485或以太网） 66 时钟检查 96.1 时钟的整定 96.2 时钟失电的保持功能 96.3 时钟的准确性检查 97 定值检查 97.1定值正确性检查 97.2失电后定值检查 108. 开入检查 109 开出传动检查 1110.模入回路检查 1210.1零漂校正 1210.2系数校正 1211 保护功能测试 1211.1试验接线及准备工作 1311.2失灵启动功能测试 1311.3 过流保护功能测试 1311.4 充电保护功能测试 1411.5重合闸保护方式检查 1412.连续通电试验 1513.试验恢复工作 16备注： 16概述：本调试大纲以检查大屏配线正确性为目的，同时检测装置硬件完好及主要设计回路功能正常。
调试过程依据具体工程的技术协议和设计图纸，开入量测试正电的施加以硬压板或把手位置驱动优先，剩余部分及交流量在距N端子电气距离最远屏端子上施加；开出部分接点通断的检查在距N端子电气距离最远屏端子上测试1.外观检查1.1. 检查工艺流程卡信息完整并正确1.2. 检查装置型号、规格、编号与流程卡及技术协议一致1.3. 检查机箱插件编号顺序正确1.4. 检查机箱、面板无任何磕碰划伤及污迹1.5. 检查机箱标签清晰完整且粘接牢固1.6. 检查装置面板及按键印字清晰1.7. 检查箱体缝隙均匀及螺丝紧固1.8. 检查机箱接地标识位置正确1.9. 检查屏体，铭牌、机箱布置、压板标签，空气开关型号与协议一致1.10. 依据大屏设计图纸检查配线正确；1.11. 用万用表检查直流电压回路、交流电压回路无短路；机箱插件在机箱内的顺序如下图: WXH-861A装置的插件布置图其中：1#交流输入插件、5#保护CPU插件、4#开入插件、6#MMI插件、3#出口插件、2#信号插件、7#稳压电源插件 2. 绝缘耐压试验2.1、试验工具500VMΩ表（型号：KYORITSU INSULATION-CONTINUITY TESTER MODEL 3005A），耐压机（型号：DT903耐压试验仪），万用表（型号：FLUKE 15B DIGITAL MULTIMETER），导线2.2、注意事项1）外购件不再进行耐压试验，解开与外购件相连的线后再按照要求进行绝缘性能检查。
2）将各装置中除交流插件外的其它插件拔出（拔出CPU、通讯插件、采保插件上的端子以免高电压对其绝缘介质造成危害），完成各绝缘检查后再恢复3）摇绝缘时若停止摇表时指针反偏，说明被测回路中有电容元件，应缓慢加速摇表4）对于耐压不合格的回路，检查是否和电源回路有联系（很多常闭触点会把这些回路和电源回路联系起来），如果有，应解掉连线后再进行检查如果没有，则把该端子上的所有线去掉，然后逐一检查5）如果屏内回路中存有容性回路，应用直流3000V打耐压2.3、绝缘检查电源回路要单独慢慢升压摇绝缘，注意拆除电流电压的公共接地端；对地的绝缘不能小于50ＭΩ；回路之间的绝缘不能低于100ＭΩ方法：将兆欧表水平放置，其接地端接大屏的接地铜排端，输出接所要检验的端子，顺时针摇动手柄至指针不发生变化时读取读数，应不低于100ＭΩ如不满足要求，检查相应的回路与大屏间是否有电气连接用万用表的欧姆档检查各保护机箱单元的接地点与屏体接地螺栓的电阻是否小于0.1Ω，若不是应检查配线图是否正确，端子接线是否紧固检验项目检验结果检验项目检验结果交流电流回路对地交流电压回路对地直流回路对地开入回路对地开出回路对地交流电流回路对开出回路交流电压回路对开出回路直流回路对开出回路开入回路对开出回路交流电流回路对开入回路交流电压回路对开入回路交流电流回路对直流回路交流电压回路对直流回路交流电流回路对交流电压回路2.4、耐压检查正常工作电压在63伏以上的回路用2000伏打耐压1分钟，63伏以下的回路用500伏打耐压1分钟，也可以在电压等级提高10％的情况下点击一秒。
检验项目检验结果备注交流电压回路——地（２０００Ｖ）交流电流回路——地（２０００Ｖ）直流回路——地（２０００Ｖ）开入回路——地（２０００Ｖ）开出回路——地（２０００Ｖ）交流电流回路——交流电压回路（２０００Ｖ）所有交流电压回路短接交流电流回路——开入回路（２０００Ｖ）交流电流回路——开出回路（２０００Ｖ）交流电流回路——直流回路（２０００Ｖ）交流电压回路——直流回路（２０００Ｖ）交流电压回路——开入回路（２０００Ｖ）交流电压回路——开出回路（２０００Ｖ）直流回路——开入回路（２０００Ｖ）直流回路——开出回路（２０００Ｖ）开入回路——开出回路（２０００Ｖ）２４Ｖ回路——地（５００Ｖ）2.5、恢复检验完毕后把拔出来的插件、拆除的连线恢复，端子拧紧备注：（关于重合闸的部分用于WDLK-861A/B2）回路装置端子交流电流回路101～102，103～104，105～106，107～108交流电压回路119，120，121，122，127，128开入回路401，402，403，404，405，406，407，408，409，410，411，412，413，414，415，416，705，706开出回路201～202/203/204/205/206，207～208/209/210211～212，213～214，215～216，217～218，219～220，221～222，223～224，225～226，227～228，229～230，231～232，301～302/303/304/305，306～307/308/309/310，311～312，313～314，315～316，317～318，319～320，321～322，323～324，325～326，327～328，329～330，331～332601～602，707～708, 709～710通讯回路604，605，606，607，608609，610，611，612，613，614，615，616617，618，619，620，621，622，623，624701，702，703，704直流回路711～713，3.逆变电源的检查 保护装置的所有插件均插入。
断开、合上检验直流电源开关5次, 每次装置应能正常工作(液晶显示正常，CPU插件运行灯正常),失电告警继电器触点动作(n707-n710)正确. 4.上电初步检查 4.1显示情况按照装置直流等级，送上直流，合上装置电源开关；装置上电初始化约半分钟，装置进入正常运行情况，“运行”灯点亮为正常，其他信号灯均熄灭（如亮可复归），液晶显示主菜单面板指示灯说明：Ø 运行：绿灯，装置正常运行时不闪烁，闪烁时表示装置处于启动状态Ø 告警：红灯，正常运行时熄灭，装置发生故障时点亮，保持到有复归命令发出Ø 失灵启动：红灯，正常运行时熄灭，失灵启动动作时点亮，保持到有复归命令发出Ø 重合允许，绿灯，当重合闸投入且装置正常符合充电条件后经15S点亮，充电条件不满足时熄灭861/B2)Ø 跳闸：红灯，装置正常运行时熄灭，装置动作于跳闸时点亮，保持到有复归命令发出Ø 重合闸：红灯，装置正常运行时熄灭，装置动作于重合闸时点亮，保持到有复归命令发出861/B2)4.2基本操作各按键功能正常，进入菜单，软压板投切正常、定值整定固化正常等基本操作正常4.3软件版本及工程配置检查ａ、检查软件版本和ＣＲＣ是否与技术协议一致，是否满足地区版本要求。
ｂ、检查保护配置及定值要求是否与技术协议要求一致，是否和随屏说明书保持一致，是否满足地区版本要求5.通讯测试（无特殊要求仅测试485或以太网）5.1 通讯口检查5.1.1 485通讯口检查装置地址设为1通讯端口设为：监控1：COM２,监控2：COM３,监控COM４：未用,PC:未用,GPS:网络将通讯插件内红色波轮S1、S2、S3都设置为485状态；COM２~COM4串口参数设为9600bit/t,偶校验用波士头２３２口端连调试计算机串口，４８５端连接通讯板ＣＯＭ２口：下端子１３、１４（1３连正，１４连负），如下图所示：打开串口１０３测试软件，通讯参数按如下设置：波特率设置为“9600”，校验方法设置为“偶校验”，通讯口设置为“COM1”，其它设置为默认值启动服务后应有正常报文交换波士头４８５端连接通讯板ＣＯＭ３口：下端子１、２（1连正，２连负），打开串口１０３测试软件启动服务后应有正常报文交换波士头４８５端连接通讯板ＣＯＭ４口：下端子３、４（３连正，４连负），打开串口１０３测试软件启动服务后应有正常报文交换5.1.2 RS-232接口检查将通讯插件内红色波轮S1、S2、S3都设置为232状态，用２３２串口线连接调试计算机串口和通讯插件通讯口，连接方法如下：COM2将通讯测试线的TXD接下端子１５，RXD接端子下端子１６，0V接下端子７；COM3将通讯测试线的TXD接下端子５，RXD接端子下端子６，0V接下端子７；COM4将通讯测试线的TXD接下端子８，RXD接端子下端子９，0V接下端子７。
其它步骤同6.1.１，测试验证３个２３２口正常5.1.３ 面板RS-232接口检查装置地址设为1，通讯端口设为：监控1：ETH,监控2：COM4,监控3：未用,PC:COM3,GPS:网络COM3串口参数设为38400bit/t,无校验用串口线连接调试计算机串口和装置面板串口，通讯接线采用2（收信）、3（发信）、5（地）通讯接线，对等的串口线应该是两端2、3对倒，如图：打开PRATE800A调试软件，通讯参数设置为和装置一致（地址、波特率及校验方式等），通讯指示灯应变绿，应能通过调试软件对装置进行查看定值，投退压板等操作5.1.４就地打印口检查连接示意图如下： 打印机连接线示意图连接完成后，应能正常打印5.1.５网络通讯口检查调试计算机用直连以太网线连接装置以太网A口装置地址设为1，通讯端口设为：监控1：ETH,监控2：ETH,监控3：未用,PC:COM3,GPS:网络在装置的以太网参数设置里将装置的A、B网的IP地址、子网掩码及MAC地址正确设置，用GWMangger设置主站（调试计算机）的IP及端口，打开网络调试工具并正确设置后，观。
