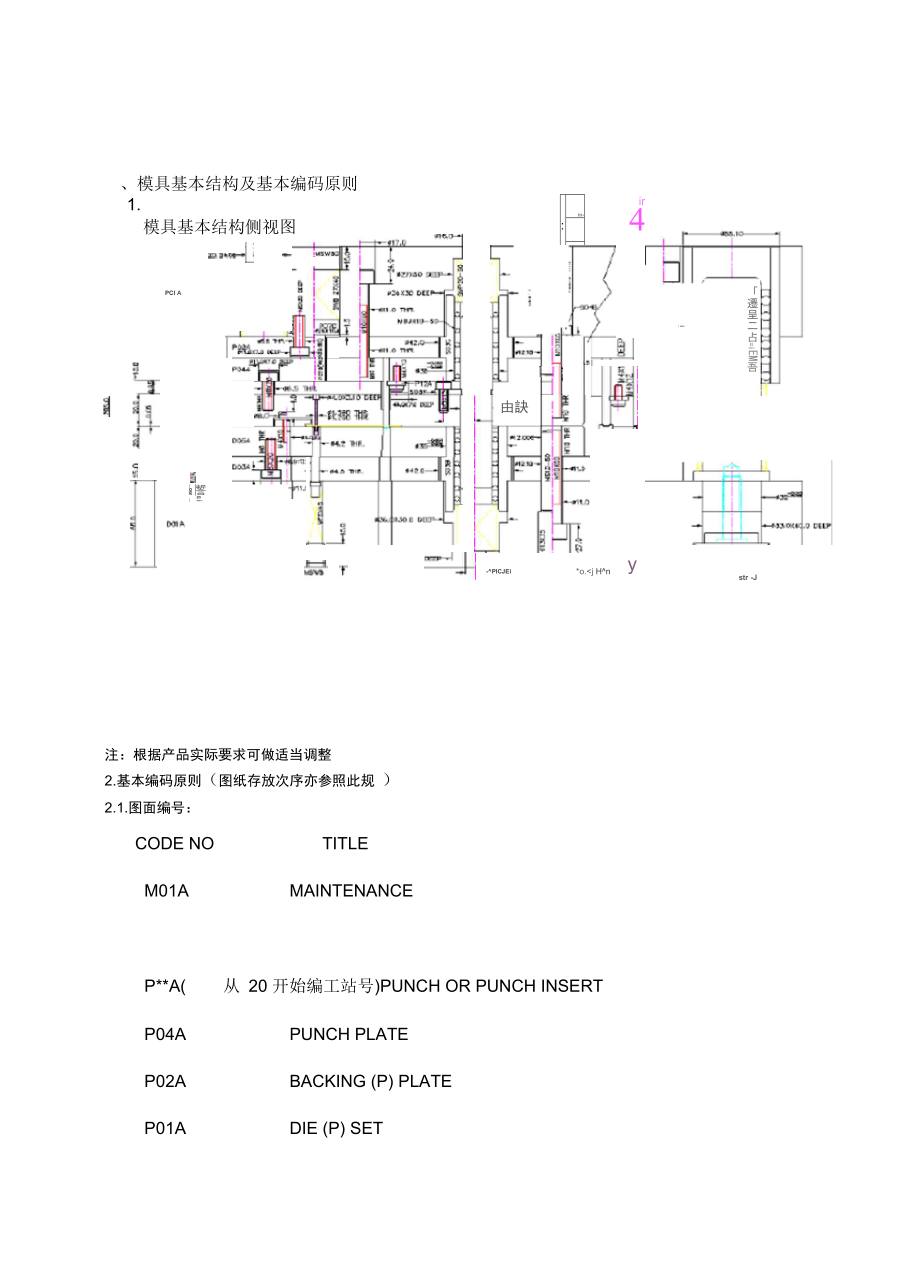

模具基本结构及基本编码原则1.模具基本结构侧视图PCI A誓si-8W -n吋U-^PlCJEiF『总 -T/・J・l:匹HL m釧岀 DsnI.JG 电 HI 更ir4:in-由訣S*o. 1.0P01A58.0 MM58.0 MMS45CP02A15.000 MM15.000 MMD2P04A18.000 MM18.000 MMSKD11（超深冷处理）S05A9.000 MM9.000 MMSKD11S01A20.XXX MM25.XXX MMSKD11（超深冷处理）D05A20.000 MM25.000 MMSKD11（超深冷处理）D03A15.000 MM15.000 MMD2D01A55.0 MM55.0 MMS45C3.模板厚度及材质一般标准（一般状况下,PUNC定长）:二、新模设计标准步骤1. 蓝图核对1.1. 按蓝图重新绘制AutoCAD当1.2. 确认尺寸正确性1.3. 确认公差链的正确性1.4. 产品尺寸公差缩放缩放原理：由于产品冲出来之后,总是存在微小的毛边（一般情况下）.其孔一般偏小,外形一般偏大（毛边的大小与冲裁间隙及冲子与刀口的锐利度有关 ）.2. 产品图的尺寸展开展开原理：利用体积不变的原则：用某一截面的总面积去除以材料厚度可得到该方向的展 开长度,其实展开就是同一尺寸也因各人经验而异 ，没有绝对的一个数值，只要在公差围即可展开要点：步骤如下2.1. 看懂产品图（展开前的基本要求）2.2. 弄清楚产品的材厚和材质23具体展开计算2.3.1. 用体积法（一般适合有变薄的弯曲）2.32 用展开计算公式由于产品在弯曲过程中有的地方被拉长或压缩但总可以找到某一层的弯曲线长度是不变的,这一不变的层叫中心层（不是中间层），我们就是利用中心层来进行展开的：因此,我们想进行展开，就必须找出中心层，如图1设中心层系想为K,变曲半径为r,材料厚度为t,变曲角为a,L1,L2为直线部分长度,展开长度值为L,那么则有L=L1+L2+2 (r+kt)a/360中心层系数K的大小根据实践经验可按下列公式选取1) :当 r/t<=0.50 时 k=0.252) :当 0.54.0 时 k=0.38~0.45此公式适合一切材料厚度的弯曲展开计算，具体在实践应用中，当R/T取上限时,K也应取上限值,如当R/T=0.5时,K=0.30*当r/t=0~0.5 时，即所谓的清角,此时k=0.25t~0.3t,若是90 清角率曲时L=0.4~0.45t ”的值是一样的，只不过后者是前者的一个特例，在此推算一下•L=2 K/4=2 *0.25t/4= t/8=0.3925t=0.40tL=2 K/4=2 *0.30t/4= t/8=0.4710t=0.45t也就是说当清角90弯曲时用L=0.4t~0.45t或K=0.25~0.30t两个公式来展开计算都行24当包圆时，此时展开计算公式已和上面不一样，因为包圆时，材料厚度变薄很小，或都 几乎不变，中性层接近中间层2.4.1. 当包小圆时(D<5.0),其中心层系数K=0.452.4.2. 当包圆时5.0< D<10.0)其中心层系数 K=0.45~0.502.4.3. 当包大圆时(K>10.0),其中心层系数K=0.5~0.552.5. 通过查表，找出中心层系数的大小，再进行展开计算也行，在此不作详细叙述26产品的圆角处理：产品上的圆角一般保持不变它,但若是尖角,一般用最小圆角R0.13 去拟化它,对于产品上R0.1的圆角,尽量用R0.13去代替；对于R<0.1的圆角或清角,如果 是重要尺寸(改变会影响功能)则不变它，采用过切来达到要求2.7. 举例如下：2.7.1. 如圆3所示:设材料厚度为0.15元素实体 半径 系数比 中心层半径 元素角度 元素展开长度 总和En tity IN-Radius r/t CNE-Radius An gle LINE-Le ngth(+)total0.5953圆弧 2 0.400 0.4/0.150.46 60.000 0.48171.077线段3 —— —— —— 110.0001.6291圆弧 4 0.250 0.25/0.15 0.30251.9987线段5 —— —— —— 0.0005.0197圆弧 6 0.000 0.000 0.0005.0786线段7 —— —— —— 90.0006.0786圆弧 8 0.300 0.3/0.15 0.36 120.0006.8326线段9 —— —— —— 210.0000.552170.000 0.36963.021090.000 0.05891.00000.75400.80007.6346该图形的展开总长7.6346,取7.63,在展开时,直线部位可取材料厚度的任一边,（因为两 两产行相等）在圆弧部分,必须是r偏离一个Kt距离,再用LIST命令量出这个半径为 叶Kt 的圆弧的长度，就是圆弧部分展开长度技巧：找出中心层后可把中心层各段直线圆弧首尾连接起来 ，再用PE命令把直线和圆弧编辑成一条多义线，再用len命令量出这条多义线的长度（即展开总长）:这样快一点可以省略一个个去相加如本例中：可把这9条线段编辑成1条多义线,再量出长 度即可得展开全长如图42.72 如图5所示:设材料厚度为0.25从图中可以看出：向上弯曲的两个耳朵材料已经被挤薄了 （0.12）那么在展开时，就只能按体积计算了3.按照成形步骤排出成形分解图4•铺料带,画出冲子图（包含stripper layout 及成形侧视图）Z]排样原理：一根料带经过冲孔落料压毛边接伸抽蕊弯曲成形各个工序 ，最后形成产品的过程，现在你做的如何组织这些工步：哪个在前，哪个在后，总共要多少工步，各工序之间互相调协，使 其承前继后，合情合理排样设计：步骤如下4.1确认产品展开尺寸后，根据产品的毛边方向，确定冲裁和成形方向，无毛边要求时一般不 受限制；若产品上有毛边方要求时，这时一定要注意它的冲裁和成形方向：向下还是向下成形） 冲孔毛边留在刀口面，落料毛边留在冲子面：一般机箱外壳类零件出于使用美观和安全性能 要求,其毛边要留在产品的里边（成形的边）如图6图7属于外壳类电子五金零件，如果图低上 有毛边要求时，则要按要求去做，没写毛边要求也应尽量让志边留在里边 ，若成形更方例，也可留在外边；如图8已规定毛边方向，只能向下成形j I42依据产品展开尺寸,精略估算步距（PITCH=T品该方向最大长度+1.0~2.0-中间有连接带 除外）用ARRA命令作出横排,纵排,对称排。
