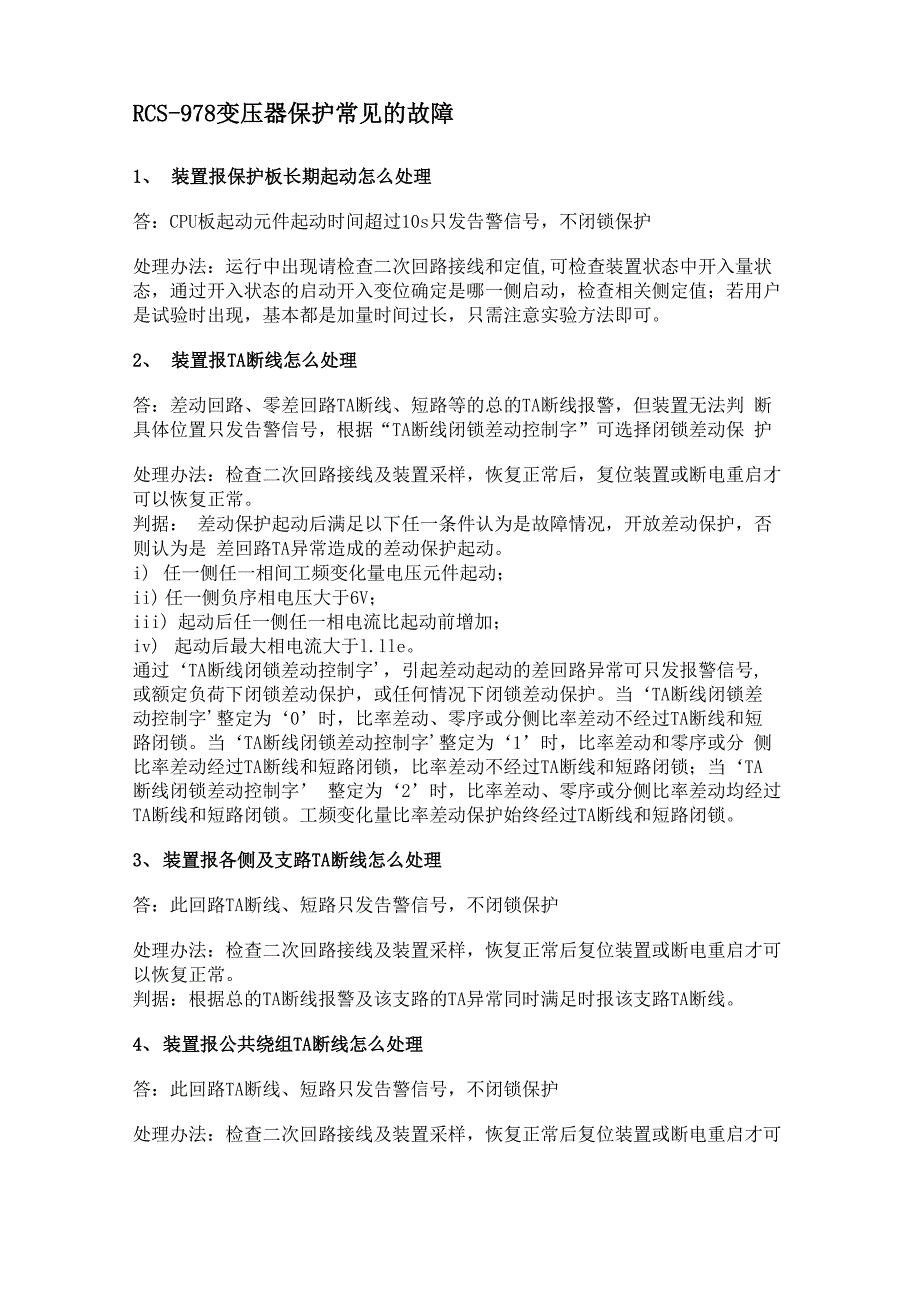

RCS-978变压器保护常见的故障1、 装置报保护板长期起动怎么处理答：CPU板起动元件起动时间超过10s只发告警信号，不闭锁保护处理办法：运行中出现请检查二次回路接线和定值,可检查装置状态中开入量状 态，通过开入状态的启动开入变位确定是哪一侧启动，检查相关侧定值；若用户 是试验时出现，基本都是加量时间过长，只需注意实验方法即可2、 装置报TA断线怎么处理答：差动回路、零差回路TA断线、短路等的总的TA断线报警，但装置无法判 断具体位置只发告警信号，根据“TA断线闭锁差动控制字”可选择闭锁差动保 护处理办法：检查二次回路接线及装置采样，恢复正常后，复位装置或断电重启才 可以恢复正常判据： 差动保护起动后满足以下任一条件认为是故障情况，开放差动保护，否则认为是 差回路TA异常造成的差动保护起动i) 任一侧任一相间工频变化量电压元件起动；ii) 任一侧负序相电压大于6V；iii) 起动后任一侧任一相电流比起动前增加；iv) 起动后最大相电流大于l.lle通过‘TA断线闭锁差动控制字'，引起差动起动的差回路异常可只发报警信号, 或额定负荷下闭锁差动保护，或任何情况下闭锁差动保护当‘TA断线闭锁差 动控制字'整定为‘0’时，比率差动、零序或分侧比率差动不经过TA断线和短 路闭锁。
当‘TA断线闭锁差动控制字'整定为‘1’时，比率差动和零序或分 侧比率差动经过TA断线和短路闭锁，比率差动不经过TA断线和短路闭锁；当‘TA 断线闭锁差动控制字’ 整定为‘2’时，比率差动、零序或分侧比率差动均经过 TA断线和短路闭锁工频变化量比率差动保护始终经过TA断线和短路闭锁3、 装置报各侧及支路TA断线怎么处理答：此回路TA断线、短路只发告警信号，不闭锁保护处理办法：检查二次回路接线及装置采样，恢复正常后复位装置或断电重启才可 以恢复正常判据：根据总的TA断线报警及该支路的TA异常同时满足时报该支路TA断线4、 装置报公共绕组TA断线怎么处理答：此回路TA断线、短路只发告警信号，不闭锁保护处理办法：检查二次回路接线及装置采样，恢复正常后复位装置或断电重启才可 以恢复正常判据：根据总的TA断线报警及该支路的TA异常同时满足时报该支路TA断线5、装置报差动保护差流异常怎么处理答： 未引起差动保护起动的差回路异常报警，只发告警信号不闭锁保护处理办法：检查二次回路接线和TA极性及装置采样判据一：当任一相差流大于差流报警定值（Ibj_set）的时间超过10秒时,发出差 流异常报警信号，不闭锁差动保护。
差流报警定值应避开有载调压变压器分接头 不在中间时产生的最大差流，或其他原因运行时可能产生的最大差流判据二：当任一相差流满足下式的时间超过10秒时发出差流异常报警信号，不 闭锁差动保护差流报警起始定值应避开变压器的励磁电流公式参考说明书中 （3-6-1-1）•注意：RCS—978HB 采用方法二，其它型号采用方法一，因此 在不同装置中含义不同6、装置报零序差动保护差流异常怎么处理答： 未引起零序或分侧差动保护起动的差回路异常报警，只发告警信号不闭锁 装置处理办法：检查二次回路接线和TA极性 告警判据如下：当零序或分侧差流大于定值的时间超过10秒时发出零序或分侧 差流异常报警信号7、装置报各侧 TV 异常怎么处理答： 此 TV 回路异常或采样回路异常只发告警信号，不闭锁保护 处理办法：1、检查CPU和MON的采样值、二次回路接线，确定是二次回路原因 还是硬件原因TV 异常判别判据如下：（1）、正序电压小于30V,且任一相电流大于0.04In或开关在合位状态； ⑵、负序电压大于8V满足上述任一条件，同时保护起动元件未起动，延时 10 秒报该侧母线 TV 异常， 并发出报警信号，在电压恢复正常后延时10 秒恢复。
在异常期间，根据整定控制 字选择是退出经方向或电压闭锁的各段过流保护还是暂时取消方向和电压闭锁，以上各 节均有详细说明•注意：当某侧电压退出时，该侧TV异常判别功能自动解除8、 装置报管理板长期起动怎么处理答：MONI板起动元件起动时间超过10s只发告警信号，不闭锁保护处理办法：运行出现请用户检查二次回路接线和定值,可检查装置状态中开入量 状态，通过开入状态的启动开入变位确定是哪一侧启动，检查相关侧定值；若用 户是实验时出现，基本都是加量时间过长，只需注意实验方法即可处理办法：运行出现请用户检查二次回路接线和定值,可检查装置状态中开入量 状态，通过开入状态的启动开入变位确定是哪一侧启动，检查相关侧定值；若用 户是实验时出现，基本都是加量时间过长，只需注意实验方法即可9、 装置报不对应启动报警怎么处理答：CPU板动作元件与MONI板起动元件不对应只发告警信号，不闭锁保护处理办法：置现场服务单，现场检查，必要时需更换相关插件10、 装置报面板通讯出错怎么处理答：人机面板与CPU板无法通讯处理办法：检查人机面板与CPU连线，检查CPU板是否在升级程序仍无法恢复置现场服务单11、 装置报管理板DSP出错怎么处理答：MON板上DSP损坏闭锁保护处理办法：更换MON板处理RCS-9000线路保护常见问题1、RCS-931应用在专用光纤方式时应用的最长距离是多少答：1、若采用64Kbits/s波特率，最大传输距离为lOOkM，工程中最长有93kM 的； 2、若采用2M/s传输波特率，最大传输距离为50kM。
2、距离保护定值中的接地偏移角如何整定？答：意义：阻抗偏移角应用于接地、相间距离I、II段中，用于提高距离保护 抗过渡电阻的能力1、接地距离偏移角：为扩大测量过渡电阻能力，接地距离1、11段的特性圆可 向第一象限偏移，建议线路长度$40kM时取0°,$10kM时取15°, <10kM时取30°1、相间距离偏移角：为扩大测量过渡电阻能力，相间距离1、11段的特性圆可 向第一象限偏移，建议线路长度$10kM时取0°,$2kM时取15°, <2kM时取30°3、 重合闸用到的线路电压可否接 100V 对该电压的极性有何要求？答： 可以接 100V， 100V 或 57.7V 均可对于 RCS-901/902/931 高压线路保护可以不考虑极性问题，因此不管线路电压用 的是哪一线电压还是哪一相间电压，极性如何，保护能够自动适应对于 RCS-941/951 中低压线路保护定制单中有“定角度差定值”固定角度差定值：用于检无压或同期的方式，线路电压UX可接入相或相间电压, 该定值指检同期时线路电压UX相对于母线电压UA的角度，典型的整定值如下表: 线路电压相别 A B C AB BC CA整定值（度） 0 240 120 30 270 1504、 如果零序过流保护如果某一元件不投入，定值该如何整定？答: 对于各零序电流定值，均应大于零序起动电流定值，零序过流I段定值鼻零序过流II段定值鼻零序过流III段定值鼻零序过流W段定 值（零序反时限定值）$零序起动电流定值。
5、 如果阻抗保护如果某一元件不投入，定值该如何整定？ 答: 仍应按整定原则和配合关系整定，如III段阻抗大于II段阻抗，11段阻抗大于I段阻抗，11段阻抗对本线末端故障 有灵敏度；6、装置的软压板和硬压板的关系如何答: “投主保护压板”、“投距离保护压板”和“投零序保护压板”这三个控 制字和屏上硬压板为“与”的关系，当需要利用软压板功能时，必须投上硬压板， 当不需软压板功能时，必须将这三个控制字整定为“1”投闭重三跳压板”和屏上硬压板为“或”的关系，“投闭重三跳压板”置 “1”时，任何故障三跳并闭锁重合闸，一般应置“0”不管“投闭重三跳压板” 置“1”还是“0”，外部闭重沟三输入总是有效7、为何做距离保护时装置总是加速保护动作？ 答： 做距离保护时开关必须在合位，否则长期开放手合闸加速 建议用户合上开关8、装置报容抗定值整定出错是怎么回事？答： 保护采样到的电容电流和计算得到的电容电流不相符 （大值的 0.75 倍大于小值），且两者中大值大于 0.1In 产生该报文的原因可能是：1 、定值整定错误，2 、运行方式变化如旁路带路3 、光纤传输路径在收发路径上不一致9、装置报通道连接错误怎么处理答：本侧的通道A应和对侧的通道A互联，本侧的通道B应和对侧的通道B互联。
当两个通道出现交叉连接时， 保护自检报告中报“CHA连接错误”、“CHB连接错误”10、装置报通道异常怎么处理答： 两侧装置通讯有问题，发告警信号对装置影响：闭锁主保护11、装置报远跳异常怎么处理答： 有两种情况会报“远跳异常”： 本侧开入量“发远跳”，延时 4S 报“远跳异常”—远跳开入异常 本侧装置接收报文开关信息“收远跳”，延时 4S 报“远跳异常” 报收远跳开入异常； 在收远跳开入异常情况下，不执行远跳的起动及出口跳闸的操作12、装置报纵联码接收错是怎么回事 答： 接收侧装置接收报文中，读取“对侧纵联码”，与本侧定值“对侧纵联码”比较，如不等，报“纵联码接收错”13、装置报角差整定异常是怎么回事？答： 母线电压UA与线路电压UX的实际接线与固定角度差定值不符装置实时监测的线路电压与母线A相电压的角度与整定值的差 大于 100，TWJ 不动作或线路有流，且线路电压和母线电压均 大于40V,则经500ms延时报角差整定异常对装置影响：不闭锁保护，角差恢复正常后，经500ms延时角差整定异常信号复归14、 装置报控制回路断线怎么处理答 TWJ 和 HWJ 都为 0TWJ 和 HWJ 均不动作，经 500ms 延时报控制回路断线。
控制回路断线则重合闸放电15、 装置报 TWJ 异常怎么处理 答： 1、线路有电流但TJ动作，经10秒延时报TWJ异常2、三相长期不一致发告警信号对装置的影响：不闭锁保护16、 装置报TA断线怎么处理答： 电流回路断线，发告警信号1、 自产零序电流小于 0.75 倍的外接零序电流，或外接零序电流小于 0.75 倍的自产零序电流，延时 200ms 发 TA 断线异常信号；2、 有自产零序电流而无零序电压，则延时10秒发TA断线异常信号对装置影响：不闭锁保护17、 装置报线路TV断线怎么处理 答： 线路电压回路断线，发告警信号如果装置整定为重合闸检同期或检无压，则要用到线路电压， 开关在合闸位置时检查输入的线路电压小于40伏经10秒延时 报线路TV断线对装置的影响： 不闭锁装置18、装置报外部跳闸异常怎么处理答： 外部跳闸开入长期有效达 10秒，发告警信号对装置的影响：不闭锁装置19、装置报TV断线怎么处理电压回路断线，发告警信号 三相电压向量和大于 8 伏，保护不起动， 延时1.25秒发TV断线异常信号；三相电压向量和小于8伏，但正序电压小于 33.3伏时，若采用母线TV则延时1.25秒发TV断线异常信号，若采用线路TV, 则当任一相有流元件动作或TWJ不动作时，延时1.25秒发TV断线异常信号。
装置通过整定控制字来确定是采用母线TV还是线路TV对装置的影响： 闭锁部分保护20、装置报突变量长起动怎么处理答：突变量起动持续超过 10 秒，发告警信号 对装置的影响：不闭锁保护21、装置报零序长期起动怎么处理答： 零序起动持续动作超过 10 秒，发告警信号 对装置的影响： 不闭锁保护22、装置报光耦电源异常怎么处理答：装置的24V或220V光耦正电源失去对装置的影响：闭锁保护装置处理办法：检查开入板的隔离电源是否接好 检查装置DC(1。
