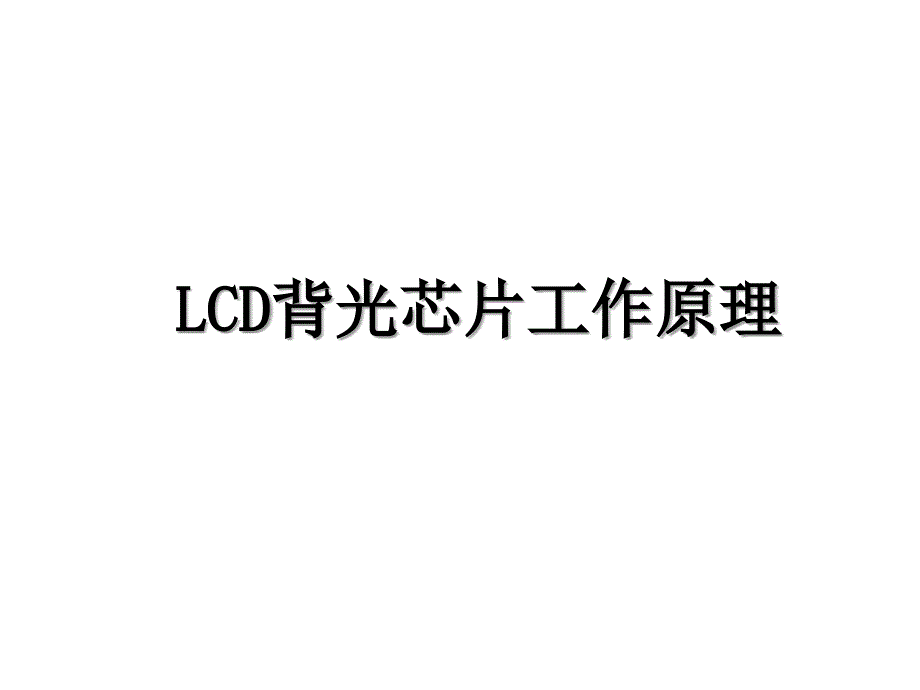

LCD背光芯片工作原理_第1页
1/19

LCDLCD背光芯片工作原理背光芯片工作原理 General Description v DC/DC 分类v Charge Pump工作原理v 技术指标v 实际应用8/20/2024 DC/DC 分类vDC/DC是开关电源芯片 v开关电源,指利用电容、电感的储能的特性,通过可控开关(MOSFET等)进行高频开关的动作,将输入的电能储存在电容(感)里,当开关断开时,电能再释放给负载,提供能量其输出的功率或电压的能力与占空比(由开关导通时间与整个开关的周期的比值)有关开关电源可以用于升压和降压 v我们常用的DC-DC产品有两种一种为电荷泵(Charge Pump),一种为电感储能DC-DC转换器本文主要讲解电荷泵的工作原理8/20/2024 Charge Pump工作原理 v电荷泵为容性储能DC-DC产品,可以进行升压,也可以作为降压使用,还可以进行反压输出电荷泵消除了电感器和变压器所带有的磁场和电磁干扰 8/20/2024 电荷泵是通过外部一个快速充电电容(电荷泵是通过外部一个快速充电电容(Flying Capacitor),内部以一定),内部以一定的频率进行开关,对电容进行充电,并且和输入电压一起,进行升压(或的频率进行开关,对电容进行充电,并且和输入电压一起,进行升压(或者降压)转换。

最后以恒压输出者降压)转换最后以恒压输出 在芯片内部有负反馈电路,以保证输出电压的稳定,如上图在芯片内部有负反馈电路,以保证输出电压的稳定,如上图Vout ,经,经R1,R2分压得到电压分压得到电压V2,与基准电压,与基准电压VREF做比较,经过误差放大器做比较,经过误差放大器A,来,来控制充电电容的充电时间和充电电压,从而达到稳定值控制充电电容的充电时间和充电电压,从而达到稳定值 电荷泵可以依据电池电压输入不断改变其输出电压例如,它在电荷泵可以依据电池电压输入不断改变其输出电压例如,它在1.5X或或1X的模式下都可以运行当电池的输入电压较低时,电荷泵可以产生一个相的模式下都可以运行当电池的输入电压较低时,电荷泵可以产生一个相当于输入电压的当于输入电压的1.5倍的输出电压而当电池的电压较高时,电荷泵则在倍的输出电压而当电池的电压较高时,电荷泵则在1X模式下运行,此时负载电荷泵仅仅是将输入电压传输到负载中这样就模式下运行,此时负载电荷泵仅仅是将输入电压传输到负载中这样就在输入电压较高的时候降低了输入电流和功率损耗在输入电压较高的时候降低了输入电流和功率损耗 8/20/2024 1.5X倍压模式倍压模式在第一阶段, C1和C2串联。

假设C1=C2,则电容充电直到电容电压等于输入电压的一半 V VC1+C1+-V-VC1-C1-=V=VC2+C2+-V-VC2-C2-=V=VININ/2/2在第二阶段,C1和C2并联,连接在VIN和VOUT之间 VOUT=VIN+VIN/2=1.5VIN8/20/2024 PAM2701的内部结构图的内部结构图8/20/2024 图中,除了标柱的一只MOS管是NMOS外,其它六只都是PMOSCLK in的输入是1M左右的50%占空比的方波信号C1,C2是ChargePump的电容,C3是输出端接的电容 8/20/2024 v技术指标SC604APAM2701PT4301厂商SEMTECHPAM华润矽微 封装及尺寸MLPQ164mm*4mmQFN164mm*4mmQFN164mm*4mm输入电压范围2.5 ~ 6.5V2.7 ~ 6.5V3 ~ 5.5V亮度控制方式PWM(3pins),,digital3pins3pins工作频率250K1M1M工作模式 1×,1.5,2×1×,1.5×1×,1.5×8/20/2024 电流设定方式Iled=487V/Rset驱动灯的个数以及电流4 LEDs at 20mA EachUp to 30mA perLed4 LEDs at 20mA Each关断电流(uA)<7<1<1外围充放电电容容值11uF1uFEMI(对射频影响以及射频对其影响)效率92%价格8/20/2024 8/20/2024 PAM2701 Typical Characteristics V = 3.6V, EN = Vin , R = 24kΩ, C1 =C2 =1uF8/20/2024 SC604 Typical CharacteristicsVTRANS1X = VF + VILED + [(# of LEDs used) * ILED * 1.2]VTRANS1.5X = 【VF + VILED + [(# of LEDs used) * ILED * 16]】/1.5where, VF is the forward LED voltage measured from anode to cathode, VILED is the voltage at the ILED pin,typically VILED = 100mV, ILED is the LED current.8/20/2024 8/20/2024 PT4301 Typical Characteristics8/20/2024 8/20/2024 实际应用实际应用8/20/2024 结束, Thanks!8/20/2024 结束结束 。
