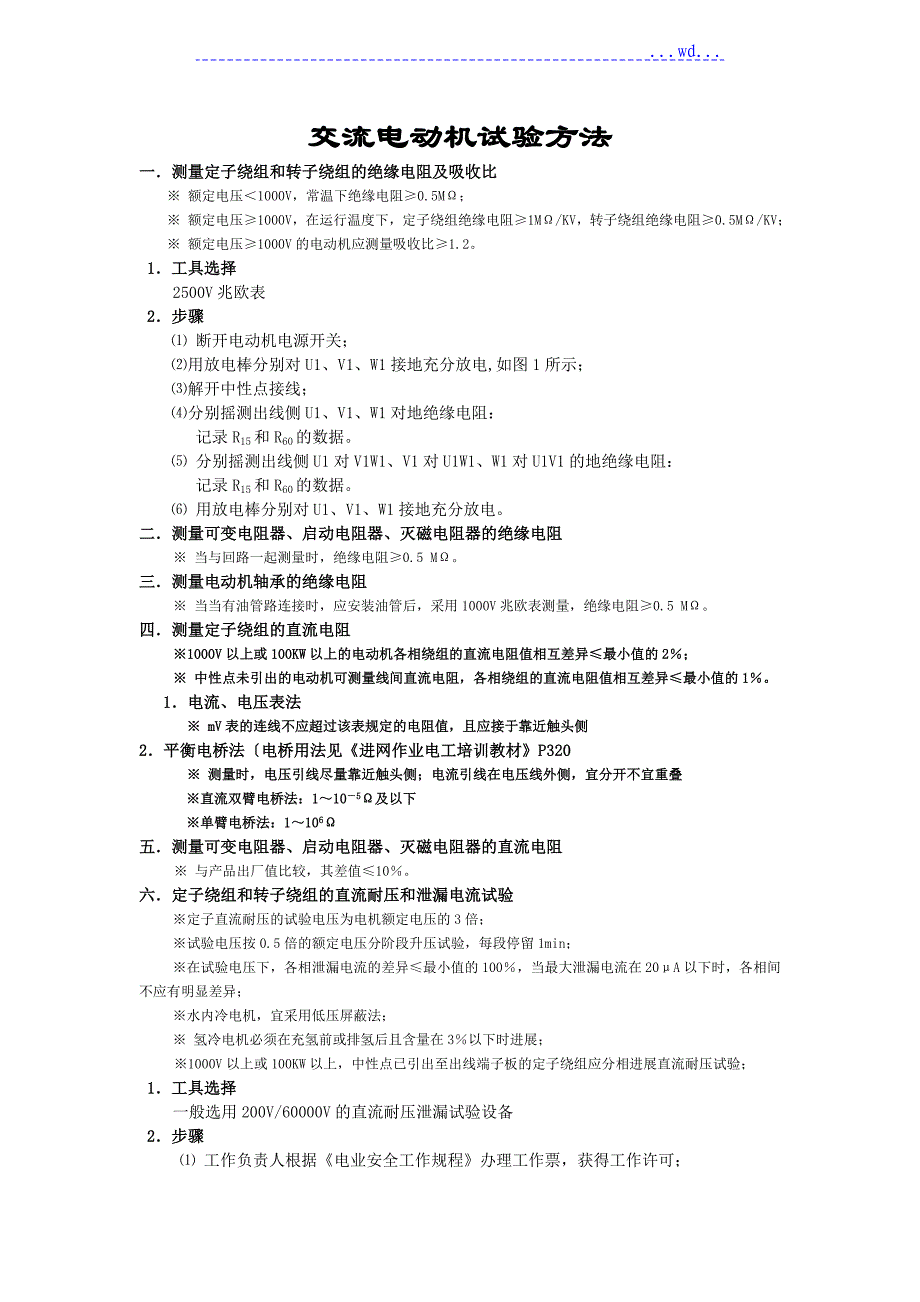

...wd...交流电动机试验方法一．测量定子绕组和转子绕组的绝缘电阻及吸收比※ 额定电压＜1000V，常温下绝缘电阻≥0.5MΩ；※ 额定电压≥1000V，在运行温度下，定子绕组绝缘电阻≥1MΩ/KV，转子绕组绝缘电阻≥0.5MΩ/KV；※ 额定电压≥1000V的电动机应测量吸收比≥1.21．工具选择2500V兆欧表2．步骤⑴ 断开电动机电源开关；⑵用放电棒分别对U1、V1、W1接地充分放电,如图1所示；⑶解开中性点接线；⑷分别摇测出线侧U1、V1、W1对地绝缘电阻：记录R15和R60的数据⑸ 分别摇测出线侧U1对V1W1、V1对U1W1、W1对U1V1的地绝缘电阻：记录R15和R60的数据⑹ 用放电棒分别对U1、V1、W1接地充分放电二．测量可变电阻器、启动电阻器、灭磁电阻器的绝缘电阻※ 当与回路一起测量时，绝缘电阻≥0.5 MΩ三．测量电动机轴承的绝缘电阻※ 当当有油管路连接时，应安装油管后，采用1000V兆欧表测量，绝缘电阻≥0.5 MΩ四．测量定子绕组的直流电阻※1000V以上或100KW以上的电动机各相绕组的直流电阻值相互差异≤最小值的2％；※ 中性点未引出的电动机可测量线间直流电阻，各相绕组的直流电阻值相互差异≤最小值的1％。
1．电流、电压表法※ mV表的连线不应超过该表规定的电阻值，且应接于靠近触头侧2．平衡电桥法〔电桥用法见《进网作业电工培训教材》P320※ 测量时，电压引线尽量靠近触头侧；电流引线在电压线外侧，宜分开不宜重叠※直流双臂电桥法：1～10－5Ω及以下※单臂电桥法：1～106Ω五．测量可变电阻器、启动电阻器、灭磁电阻器的直流电阻※ 与产品出厂值比较，其差值≤10％六．定子绕组和转子绕组的直流耐压和泄漏电流试验※定子直流耐压的试验电压为电机额定电压的3倍；※试验电压按0.5倍的额定电压分阶段升压试验，每段停留1min；※在试验电压下，各相泄漏电流的差异≤最小值的100％，当最大泄漏电流在20μA以下时，各相间不应有明显差异；※水内冷电机，宜采用低压屏蔽法；※ 氢冷电机必须在充氢前或排氢后且含量在3％以下时进展；※1000V以上或100KW以上，中性点已引出至出线端子板的定子绕组应分相进展直流耐压试验；1．工具选择一般选用200V/60000V的直流耐压泄漏试验设备2．步骤⑴ 工作负责人根据《电业安全工作规程》办理工作票，获得工作许可；⑵ 做好安全措施；⑶ 接线，如图3所示；⑷ 置调压器于“零位〞，微安表接至最大量程；⑸ 采用整流管G做直流耐压试验时，应先接通灯丝电源回路，并调节控制好灯丝电压的可变电阻，使灯丝电压由最小值调整至额定值；⑹ 约一分钟，即灯丝有足够的电子向阳极发射后，合上升压回路的刀闸；⑺ 试验前，应先测量试具和接线的泄漏电流，并记录；⑻ 确定试具和接线无异常后，接入电缆，缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，在高压端读取1min的直流电流值，并记录；⑼ 每相试验完毕后，经电阻〔放电器〕对地放电，再直接接地。
3．本卷须知⑴ 升压时，微安表指示过大，应立即查明原因；⑵ 每相试验完毕后，先降调压器回“零〞，然后切断调压器电源，再切断灯丝电源〔采用整流管时〕及总电源；⑶ 每相试验完毕后，须先经电阻〔放电器〕对地放电，再直接接地4．判断※当出现以下情况之一时，说明绝缘不良：⑴ 泄漏电流显著增大；⑵ 泄漏电流随电压升高而急剧上升；⑶ 泄漏电流不稳定；⑷ 泄漏电流随时间延长有明显的上升趋势七．定子绕组和转子绕组的交流耐压※ 水内冷电机在通水情况下进展，水质应合格；※ 氢冷电机必须在充氢前或排氢后且含量在3％以下时进展；定子绕组交流耐压试验电压额定电压V3610试验电压KV51016绕线式电动机转子绕组的交流耐压试验电压转子工况试验电压V不可逆的1.5Uk＋750可逆的3.0 Uk＋750※ 同步电动机转子绕组的交流耐压试验电压＝额定励磁电压的7.5倍，且≥1200V，但≤出厂试验电压的75％；1.工具选择Bs试验变压器；R1保护电阻；R2限流、阻尼电阻；G保护间隙〔球隙〕；A电流表；V电压表；LH电流互感器；2.试验接线图非被试绕组均短接接地3.步骤⑴用放电棒分别对UVW接地充分放电；⑵分别在UV、VW、WU间加压试验：缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，读取1min的电流值，并记录；⑶用放电棒分别对ABC接地充分放电；⑷分别在U对地、V对地、W对地加压试验：缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，读取1min的电流值，并记录；⑸用放电棒分别对abc接地充分放电。
八．核定定子绕组的极性及其正确连接※ 中性点未引出的，可不检查其极性1．直流法⑴ 工具选择5～3V直流电池、开关K、mV表⑵ 步骤①用放电棒分别对ABC和abc接地充分放电,如图1和图2所示；②按图接线，并检查无误；③合上K，观查瞬间mV表指针的偏转方向；④断开K，观查瞬间mV表指针的偏转方向；⑤重复③④步，再做一遍⑥用放电棒分别对ABC和abc接地充分放电,如图1和图2所示⑶ 判断①合上K，右偏；断开K，左偏；则为同极性〔减极性〕；②合上K，左偏；断开K，右偏；则为异极性〔加极性〕2．交流法〔见《进网作业电工培训教材》P366⑴ 工具选择220V交流电源、20V交流电源、开关K1、开关K2、电压表1、电压表2、电压表3⑵ 步骤①用放电棒分别对ABC和abc接地充分放电,如图1和图2所示②连接线，如以下列图所示；③合上K1和K2，记录UxX、UAx和Uax④用放电棒分别对ABC和abc接地充分放电,如图1和图2所示⑶ 判断① UxX＝UAx－Uax时，为同极性；②UxX＝UAx＋Uax时，为异极性电 动 机 试 验 报 告电试-----15工程名称：装置地点： 试验日期：年月 日机械名称： 温度：℃ 湿度： % RH委托单位：执行标准：GB50150---2006 一、铭牌数据：型 号定子电压 V转子电压V转 速 r/min厂 号定子电流 A转子电流A制造厂 功 率 KW定子接法 转子接法出厂日期年 月二、绝缘电阻： 使用 V兆欧表 型号： 编号： 名 称定子绕组转子绕组电阻器相间端 子 号R60 /R15〔MΩ〕 吸收比对地端 子 号R60 /R15〔MΩ〕 吸收比三、直流电阻测量 使用仪表： 名 称定子绕组转子绕组电阻器端 子 号电 阻〔Ω〕 四、交流耐压及极性、接线检查： 使用仪器： 名 称定子绕组耐压转子绕组耐压极性及接线检查耐压值及时间 KV 1min KV 1min 试 验 结 果 五、空载运转试验： 年 月 日 时 分开机A相电流B相电流C相电流运行时间〔h〕AAA 六、结论及其它： 试验： 复核：。
