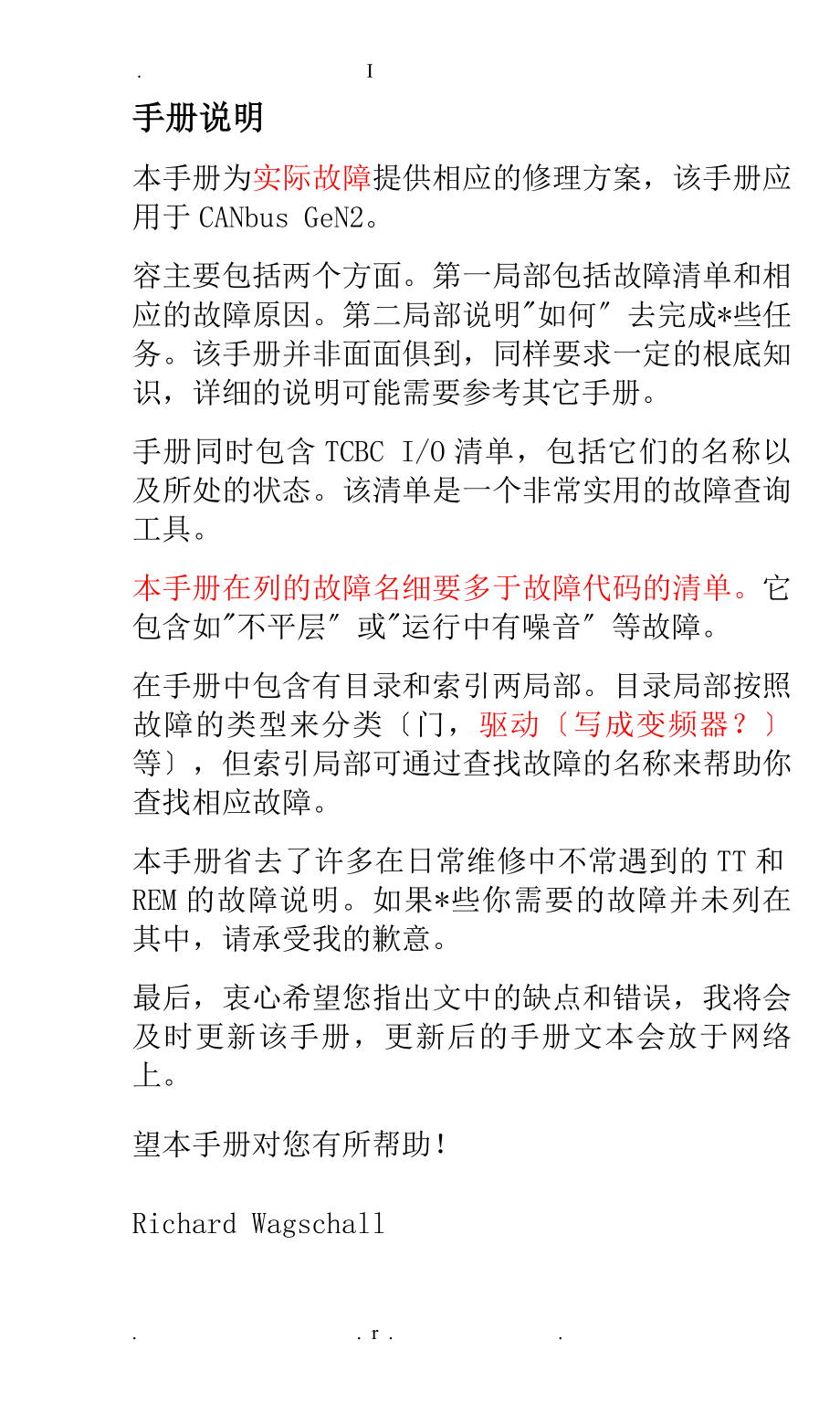

手册说明本手册为实际故障提供相应的修理方案，该手册应用于CANbus GeN2容主要包括两个方面第一局部包括故障清单和相应的故障原因第二局部说明"如何〞去完成*些任务该手册并非面面俱到，同样要求一定的根底知识，详细的说明可能需要参考其它手册手册同时包含TCBC I/O清单，包括它们的名称以及所处的状态该清单是一个非常实用的故障查询工具本手册在列的故障名细要多于故障代码的清单它包含如"不平层〞或"运行中有噪音〞等故障在手册中包含有目录和索引两局部目录局部按照故障的类型来分类〔门，驱动〔写成变频器？〕等〕，但索引局部可通过查找故障的名称来帮助你查找相应故障本手册省去了许多在日常维修中不常遇到的TT和REM的故障说明如果*些你需要的故障并未列在其中，请承受我的歉意最后，衷心希望您指出文中的缺点和错误，我将会及时更新该手册，更新后的手册文本会放于网络上望本手册对您有所帮助！Richard Wagschall制止泄露警告本资料包含产权信息，为奥的斯电梯公司财产其分发仅限于那些需要了解该信息的员工，未经相关负责人员书面授权，不得复制，泄露或分发给任何奥的斯电梯公司以外的人员及其附属机构持有该手册的奥的斯员工在下述情况下： 1.不再使用该手册; 2.退休； 3.辞职； 4.奥的斯终止雇佣关系该员工需要销毁或返还该手册。
任何未经受权的复制， 泄露或将本资料的任何容分发给他人的行为，是违反奥的斯电梯公司员工责任的，将受到法律的惩办制止复制任何未经授权的复制，泄露或将本资料的任何容分发给他人的行为将违反美国和澳大利亚法，可导致处分，并可能承当进一步的民事和刑事责任奥的斯电梯公司享有本资料的全部权利非公开资料 – 奥的斯电梯目录手册说明 1法律说明 2通则到达后正常 10检修开关 10运行中有噪音 11停梯Shutdown 12DrvShutdown 12SYS: Shut down 13控制柜J开关故障 13MC: Chk DBD Signal 14目录驱动 综述15DRV: Phase Down 15DRV: > Speed 16DRV: < Speed 16DRV: EncoderWarn 17DRV: Encoder Err 17LSVF-W:/DR 18DBSS 故障18E2P 故障19Warmstart19目录抱闸MC: Chk BS1/BS2 20通讯CAN: BusOff 21MC: mand List 21CAN: 1/2LSUndefnd 22串行链路综述Error! Bookmark not defined.3外呼锁闭Error! Bookmark not defined.TCI 锁闭25RSL Parity26温度1TH-Fault 272TH-Fault 27平安回路限速器动作 29SE-Fault 30/ES in FR 或 /ES in SR 31MC: EMERGNCY ST 31 目录 门门重复翻开Error! Bookmark not defined.门撞击故障Error! Bookmark not defined.DCSS5 锁闭34/DFC in FR 或 /DFC in SR 35/DW in FR 或 /DW in SR 36OpMode DTC 37OpMode DTO 38Opmode DCP 39DoorBridge40DOL:alw.on 40DBP: dfc_SE 41HAD 或 ACC 或 HWY ACC 42目录井道信号电梯冲顶或蹲底Error! Bookmark not defined.Floor levels out Error! Bookmark not defined.Lift levelling up and down at floor Error! Bookmark not defined.Tape reader guides not lasting Error! Bookmark not defined.SYS: DDP 46LV Missed 461LS + 2LS on 47SYS: 1LS + 2LS 47MLS: 1LS Ini Dec 48MLS: 2LS Ini Dec 48/DZ in NST 49检修控制面版SPB-Alert 49称重General notes Error! Bookmark not defined.ALW:LoadW Sensor 51DRV: Rollb Start 52DRV: Rollb Stop 52 目录REM 报告说明Error! Bookmark not defined.INOP1 54INOP2 55INOP3 56INOP4 57INOP5 58INOP7 59INOP8 59Continuous Alarm Bell Depression Error! Bookmark not defined.General ponent Alarm 61Rescue Battery Alert Error! Bookmark not defined.REM 故障Poor voice quality Error! Bookmark not defined.Low Battery Error! Bookmark not defined.Controller munications Failure Error! Bookmark not defined.Primary to Secondary ms Failure Error! Bookmark not defined.目录如何去做检查电梯状态67检查 TCBC 的输入67检查 TCBC 事件纪录67去除 TCBC 事件纪录67检查 MCBIII 输入68检查MCBIII事件纪录68去除MCBIII事件纪录68检查 DCSS5事件纪录68去除 DCSS5事件纪录68读取 SPBC的指示灯69使用 SPBC 功能性按钮71读取 SPBC 故障代码72识别有故障的驱动73检测通讯是否完好74TCBC 的输入75TCBC 的输出77熔断器和断路器79索引通则到达后正常工作方案: 与客户交流. 检查 TCBC的事件记录. 检查 MCBIII的事件记录. 记录*些应该注意的事件. 去除以上两项的记录.通则Switch INSTCBC 故障 闪烁故障原因:尽管在其他手册中经常出现该故障, 但"Switch INS〞 并非是一种故障。
此类故障信息会像*些实际故障一样间歇性闪烁，并且告知维修人员将电梯转换到ERO或检修去修复本次故障而断电并不能将*些故障修复处理方法:修复实时故障.通则运行中有噪音故障原因:引起该故障的原因有多种:q 导轨缺少油脂q 绿色的中国油脂效果较差q 井道中导轨的距离较近，滑动导靴无弹簧q 去除导轨上的粉尘处理方法:润滑只能短时间解决该问题如果你打算彻底解决此问题：q 从上倒下清洁井道，包括导轨架空隙中的混凝土粉尘以及其它地方，其中包含底坑q 清理轿箱和对重导轨的油污查看导轨结合处的划痕并清理光滑q 更换轿箱与对重的镶嵌件轿箱 FAA380F500 12 off对重FO380CP3 4 offq 申请法国红色油脂 2050173检查所有导轨架的距离，包含导轨中间的距离如果相差在合理的围〔几个毫米〕，则用薄垫片填充导轨来使导轨距离接近导轨距离最小值如果相差比拟大，就需重新架设导轨如果用薄垫片填充导轨或重新架设导轨，请重新检查门锁间隙停梯ShutdownTCBC 故障 闪烁故障原因:该故障可能缘于驱动或CANbus的通讯错误处理方法:如果你可以使用TT进入到MCBIII，需观察MCB的故障纪录从而找出引起停梯的原因( M – M – 2 – 2 – 2 – Go On ).如果不能进入MCBIII, 就需要检测CANbus电缆和通讯指示灯。
检测TCBC的保险.停梯DrvShutdownTCBC 故障 故障原因:该故障为驱动引起的停梯，可能缘于驱动故障抱闸整流器件的损坏同样可导致该故障处理方法:如上所述，如果你可进入MCBIII，请查看其故障纪录如果不能进入，请检测CANbus通讯检查抱闸整流器件和保险可能需要更换驱动详见"如何识别已损坏的驱动〞章节，第72页停梯SYS: Shut downMCBIII 故障 故障原因:*一停梯故障导致电梯正常运行中断处理方法:使用 按键查找故障原因控制柜J开关故障故障原因:在早期的GeN2控制系统中，库存的J开关在安装阶段被参加到控制柜中它们引起了许多问题处理方法:移去J开关GeN2控制柜并不需要此部件不要短接该继电器--要移去它否则它会成为一个不必要的电击危险源Note that the contact has probably been wired by pulling the wire out of a connector, wiring it to one side of the contact, then fitting another wire from the other side of the contact to the connector. Don’t just join the two contact wires together with a BP connector. When you remove the relay, remove the e*tra wire and put the original wire back into the connector.控制柜MC: Chk DBD SignalMCBIII 故障 故障原因:控制柜电路检查接触器SW1, BY 和 BR的后触点，确保它们及时翻开。
但有时这些触点存在很大电阻，引起DBD故障处理方法:SPW发出的部件可向接触器提供辅助触点，从而减少故障的发生件号为GAA21305JR1花费为70美元左右该部件配有许多相应的说明，因此。
