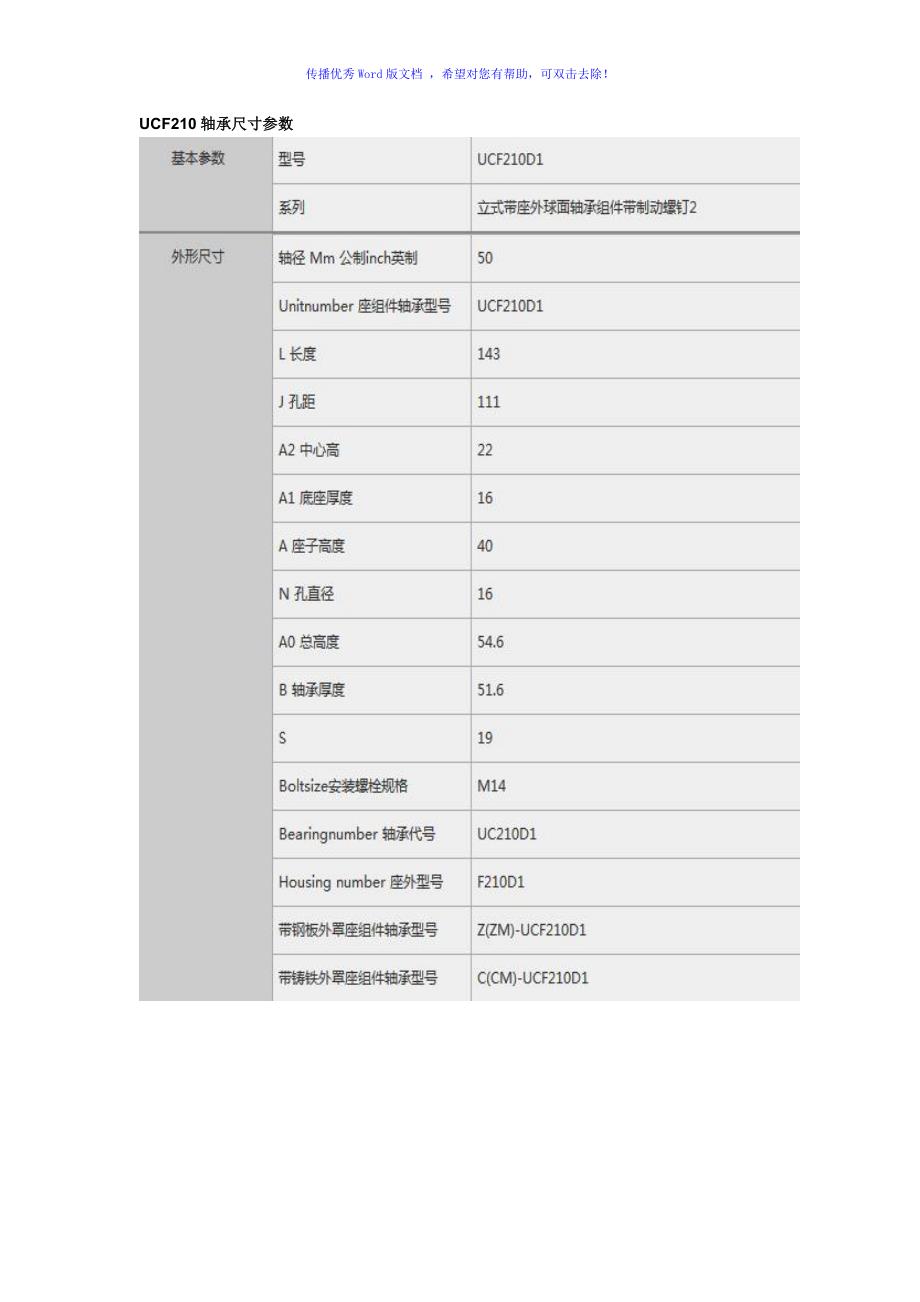

传播优秀Word版文档 ，希望对您有帮助，可双击去除！UCF210轴承尺寸参数传播优秀Word版文档 ，希望对您有帮助，可双击去除！型号：UCF210系列：带座外球面球轴承d：50mma：143mme：111mmZ：54.6mmi：22mm重量：2.27kg传播优秀Word版文档 ，希望对您有帮助，可双击去除！UCF210轴承用途UCF轴承可以用于：中空玻璃生产线, 工程及工程设计, 喷码机, 调味品加工设提交备, 换热器, 污水处理设备, 变频泵, 电动焊机, 家用缝纫机, 工作台, 分选筛, 电镀设备, 上光机, 橡胶成型机, 制丸机, 塑料压延机, 农机配件, 制粒干燥设备, 等等用途UCF210轴承图纸NSK轴承后缀后置代号大全1.材料记号：轴承钢（SUJ2）SN24：陶瓷球传播优秀Word版文档 ，希望对您有帮助，可双击去除！RS RX RXH：超高速单列圆柱滚子轴承（ROBUST系列）2.保持架记号：(多用于精密轴承) TYN/TYA：滚动体引导聚酰胺树脂保持架极限=140万连续使用温度极限=120度TR：外圈引导苯酚树脂保持架联系使用温度极限=120度TB：滚子引导PPS树脂保持架MB/MR：滚子引导铜合金保持架TP：外圈引导PEEK树脂保持架使用极限温度240度T85：聚酰胺树脂保持架M：铜合金保持架T：内圈引导苯酚树脂保持架组合记号：SU：自由组合（单体）DU：自由组合（双列）DB：背对背组合DF ：面对面组合DT：并列组合传播优秀Word版文档 ，希望对您有帮助，可双击去除！DBD DFD DTD ：3列组合DBB DFF DBT DTT：4列组合3.预紧记号：EL：微预压L：轻预紧M：中预紧H ：重预紧CP：特殊预紧游隙CA：特殊轴向游隙油孔记号：E4：外圈带标准油槽，油孔。
ＮＳ７Ｓ是ＮＳＫ的油脂和油脂封入量的番号．ＮＳ７是油脂名ＮＳ传播优秀Word版文档 ，希望对您有帮助，可双击去除！hilube grease，Ｓ是其封入量（封入的比例是３５％）.以上K--圆锥孔，锥度1：12K30--圆锥孔，锥度1：30E--套圈上有切口或油孔E4--外圈上带油槽，油孔N--外圈外径带止动槽NR--外圈外径带止动槽，止动环4.精度等级P2>P3>P4>P5>P6 (精密轴承系列)1. 前置代号F——凸缘外圈的深沟球轴承（适用于d小于10毫米），例:F605HR—高负载圆锥滚子轴承，例：HR30207JMF——特定尺寸的凸缘外圈深沟球轴承（d小于10毫米），例：MF52MR——特定尺寸的深沟球轴承（适用于d小于10毫米），例：MR312. 后置代号（1）内部结构A——内部设计与标准不同的轴承A——角接触球轴承，接触角为30度A5——角接触球轴承，接触角为25度B——角接触球轴承，接触角为40度C——角接触球轴承，接触角为传播优秀Word版文档 ，希望对您有帮助，可双击去除！15度 C——圆锥滚子轴承，接触角为20度D——圆锥滚子轴承，接触角为28度 C，CA（带黄铜实体保持架），CD（带冲压保持架）——高负载调心滚子轴承。
E——高负载圆柱滚子轴承H——高负载推力调心滚子轴承J——圆锥滚子轴承的外圈滚道的小端径，角度，外圈宽度与ISO规定一致2）材料g——套圈，滚动体为渗碳钢H——套圈，滚动体为不锈钢3）保持架M——铜合金实体保持架T——合成树脂保持架W——冲压保持架V——无保持架4）密封圈，防尘盖Z，ZS——一面带钢板防尘盖ZZ，ZZS——两面带钢板防尘盖D，DU——一面带接触式橡胶密封圈DD，DDU——两面带接触式橡胶密封圈V——一面带非接触式橡胶密封圈VV——两面带非接触式橡胶密封圈5）套圈形状K——圆锥孔，锥度1：12K30——圆锥孔，锥度1：30E——套圈上有切口或油孔E4——外圈上带油槽，油孔N——外圈外径带止动槽NR——外圈外径带止动槽止动环6）配合及衬垫传播优秀Word版文档 ，希望对您有帮助，可双击去除！DB——背靠背成对安装DF——面对面成对安装DT——串联成对安装K——外圈带衬垫L——内圈带衬垫KL——内，外圈带衬垫7）游隙C1CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。
CC——圆柱滚子轴承（不可互换）径向标准游隙CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大CC5——圆柱滚子轴承（不可互换）径向游隙，比CC4游隙大MC1——小型，微型球轴承径向游隙，比MC2游隙小CM——电机用深沟球轴承，圆柱滚子轴承的径向游隙CT——电动机用圆柱滚子轴承的径向游隙8）公差等级P0（省略）——公差等级符合JIS标准规定的0级P6——公差等级符合JIS标准规定的6级P6X——公差等级符合JIS标准规定的6X级P5——公差等级符合JIS标准规定的5级P4——公差等级符合JIS标准规定的4级P2——公差等级符合JIS标准规定的2级扩展阅读： 。
