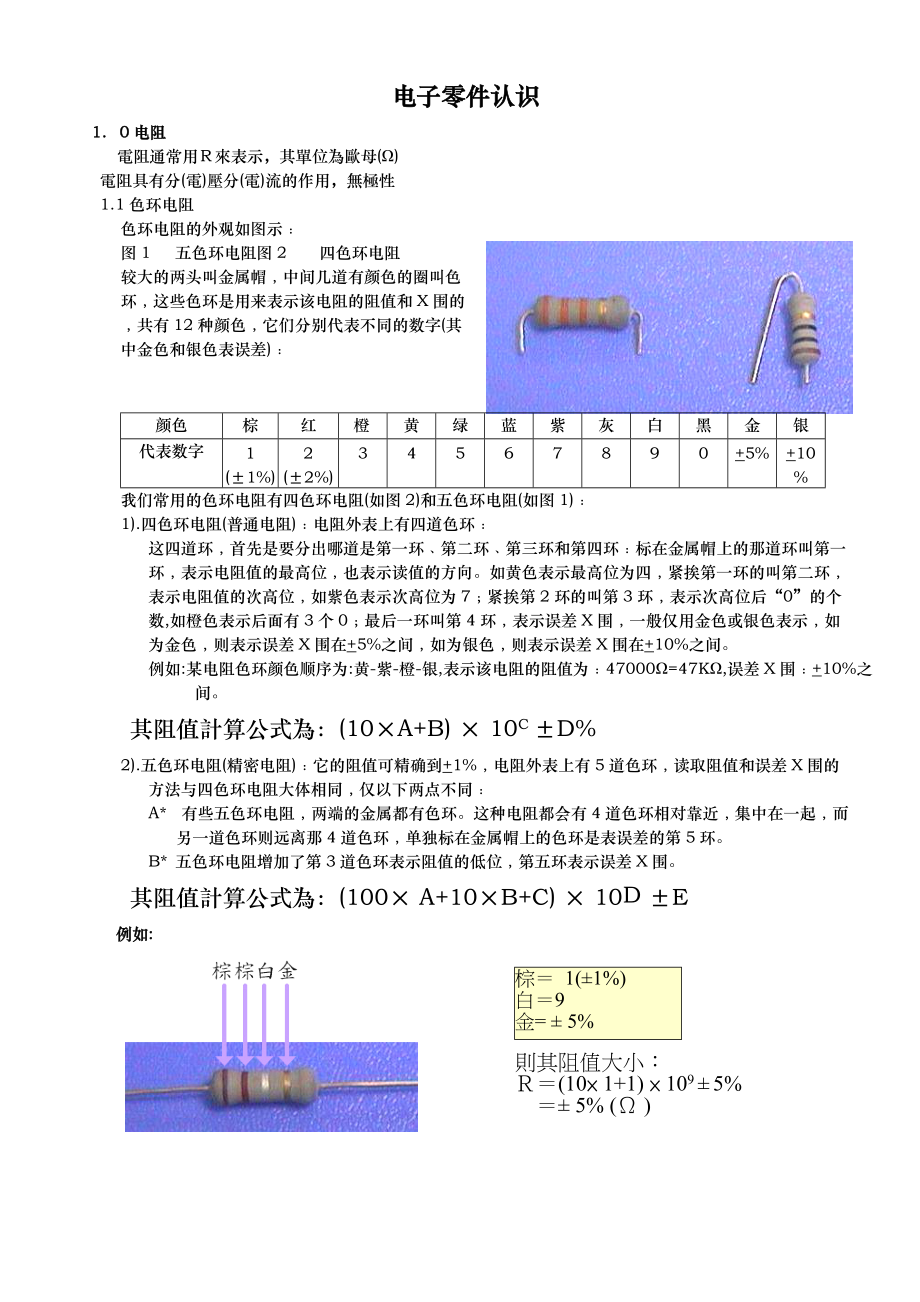

电子零件认识1. 0电阻電阻通常用Ｒ來表示，其單位為歐母(Ω)電阻具有分(電)壓分(電)流的作用，無極性1.1色环电阻色环电阻的外观如图示﹕图1 五色环电阻图2 四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和X围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕颜色棕红橙黄绿蓝紫灰白黑金银代表数字1(1%)2(2%)34567890+5%+10%我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向如黄色表示最高位为四﹐紧挨第一环的叫第二环﹐表示电阻值的次高位﹐如紫色表示次高位为7﹔紧挨第2环的叫第3环﹐表示次高位后“0”的个数,如橙色表示后面有3个0﹔最后一环叫第4环﹐表示误差X围﹐一般仅用金色或银色表示﹐如为金色﹐则表示误差X围在+5%之间﹐如为银色﹐则表示误差X围在+10%之间例如:某电阻色环颜色顺序为:黄-紫-橙-银,表示该电阻的阻值为﹕47000Ω=47KΩ,误差X围﹕+10%之间。
其阻值計算公式為：(10A+B) 10C D%2).五色环电阻(精密电阻)﹕它的阻值可精确到+1%﹐电阻外表上有5道色环﹐读取阻值和误差X围的方法与四色环电阻大体相同﹐仅以下两点不同﹕A* 有些五色环电阻﹐两端的金属都有色环这种电阻都会有4道色环相对靠近﹐集中在一起﹐而另一道色环则远离那4道色环﹐单独标在金属帽上的色环是表误差的第5环B* 五色环电阻增加了第3道色环表示阻值的低位﹐第五环表示误差X围其阻值計算公式為：(100 A+10B+C) 10D E例如:則其阻值大小：Ｒ＝(10 1+1) 109 5% ＝ 5% (Ω )棕＝ 1(1%) 白＝9金= 5%綠＝5棕＝ 1(1%) 藍＝6黑＝0則其阻值大小：Ｒ＝(100 5+101+6) 100 1% ＝516 1% (Ω )1.2 片状电阻1).SMD排型电阻(简称排阻)﹐外型如图3﹐一般没有方向性﹐它的内部结构实际上是由多个小电阻排列在一起﹐所以叫排阻图3 排型电阻图4 单片电阻2).SMD单片电阻﹐它的体积小如碎米﹐按其几何尺寸可分0805﹑0603等型﹐没有极性示值方法为﹕精密电阻﹕以两位数字和一位英文字母表示﹐数字表有效数字的代码﹐字母表示十的幂次关系﹐两者之积即为其阻值。
如﹕47B﹐“47”是301的代号﹐“B”表示101﹐所以该电阻的阻值为301X101=3010奥姆详细数据可查询物料规格承认书有关精密电阻之阻值对照表片状电阻表面有丝印﹐由于误差不同而分三位数和四位数表示﹕A* 对于三位数表示的﹐前二位表示有效数字﹐第三位数表示有效数字后“0”的个数﹐这样得出的阻值单位为其基本单位奥姆(Ω)如﹕“223”表示22000奥姆这种电阻的误差X围一般是J级﹐即+5%B* 对于四位数表示的﹐前三位表示有效数字﹐第四位数表示有效数字后“0”的个数﹐这样得出的阻值单位也为其基本单位奥姆(Ω)如﹕“1001”表示1000奥姆这种电阻的误差X围一般+1%C* 片状电阻除了阻值与误差等级这两个参数外﹐还有承受功率和体积二个参数﹐常用的电阻所能承受的功率有1/10W,1/8W,1/4W等﹐常用的电阻的体积有0603﹑0805﹑1206和1311等﹐其规格代号分别为Q﹑F﹑H和B电阻的体积用英制单位英寸表示﹐如0603表示0.060.03英寸﹐一般而言﹐0805规格的电阻承受的功率为1/10W﹐也有少部分为1/8W, 1206规格的电阻承受的功率为1/8W当客户对电阻的供货商有特殊要求时(即常说的牌子),可在产品BOM上描述。
3).DIP排型电阻u A型排阻﹕内部结构如图﹐每个小电阻的阻值都一样﹐小电阻的其中一脚全部连通到第1脚“1”上﹐因此第1脚“1”与任何一只脚的阻值都相同﹐公共脚与其它脚不能插错﹐所以A型排阻有极性在实物上有小点一端的脚即为第1脚﹐插机时对应相应位置的小点即可u B型排阻﹕内部结构如图﹐各个小电阻各自独立地排列在一起﹐每个小电阻的阻值都一样﹐因此B型排阻没有公共脚﹐脚数一定为偶数﹐它没有极性 1 2 3 4 5 6 A型排阻内部结构 B型排阻内部结构 A型排阻u 阻值的表示方法有以下四种﹕A. 三位数表示方法﹕前面二位数字表示该排阻的阻值的最高位和次高位﹐第3位表示“0”的个数如﹕472T表示该排阻的阻值为4700奥姆﹐误差等级为T级B. “R” 表示法﹕“R”表示小数点﹐如3R2表示该排阻的阻值为3.2奥姆C. “K” 表示法﹕“K”表示千欧单位﹐如4K7表示该排阻的阻值为4700奥姆D. 直接表示法﹕直接把阻值标出﹐如90Ω图示A型排阻丝印中﹐A10表示它是有10个小电阻的A型排阻(图仅作示意)﹔字母“SUP”表示商号﹑品牌﹔“212J”表示阻值2100Ω﹐误差等级为J级。
1.3 热敏电阻﹐外形有多种﹐下图是其中一种﹕分为两种 1 ﹕PTC即表示电阻值随环境温度升高而增加 2 ﹕NTC即表示电阻值随环境温度升高而减小2.0电感电感用“L”表示﹐它的基本单位是亨利(H)1H=1000mH(毫亨)=1000000μH(微亨)公司常用的电感的三种﹕片状电感(如图6)﹑绕线电感﹑色环电感(如图5)和磁珠图5 四色环电感图6 片状电感2.1 绕线电感﹕用金属线圈与环形磁石自行绕制﹐无标记2.2 片状电感﹕外形酷似电容﹐如图6示贴片电感与其电感量用三位数表示﹐前二位为有效数字﹐第三位数字为有效数字后的“0”的个数﹐得出的电感量为微亨﹐其误差等级用英文字母表示﹕J,K,M分别表示+5%﹐+10%﹐+20%2.3 电阻型电感(即色环电感)外型﹕色环电感与色环电阻的外形很相似﹐只是体形比色环电阻明显胖一些﹐电感量与误差X围表示方法与色环电阻完全相同﹐只是得出的结果的单位是μH 而不是奥姆(Ω)例如﹕某色环电感的第一道到第四道色环依次是“红﹑紫﹑黑﹑银”﹐则该电感的电感量为27μH﹐误差X围为+10%2.4 磁珠﹕外观是一个黑色的小园柱体﹐表面没有标记(如图7)﹐电感量与误差X围需查包装盒或产品说明书。
图7 磁珠3.0电容电容用字母“C”表示﹐它的基本单位是法拉(F)電容具有振蕩，濾波，儲能的作用1F=103mF(毫法)=106F(微法)=109nF(纳法)=1012pF(皮法)公司常用的电容有﹕电解电容﹑陶瓷电容﹑独石电容﹑钽质电容和片状电容3.1电解电容﹕其外形如图8示﹐它有极性(方向性)﹐在其中一只脚上标有负号“–”表示该脚为负极﹐另一脚为正极图8 电解电容图9 片状电容3.2 片状电容(如图9所示)3.3 陶瓷电容﹕它的外壳是由陶瓷做成的﹐外形为扁平的近圆形.3.4钽质电容﹕大体圆形，在圆的上方有一小的圆锥体，有极性，在其中的一脚上标正号“＋”表示该脚为正极，另一脚为负极陶瓷电容钽质电容 SMD钽质电容独石电容 SMD钽质电容极性识别从左到右﹐如图字符前面有一竖线表示钽质电容正极﹐如料号为TAN22U25VMDSM﹐表示容量是22uF, 耐压是25伏﹐误差为20%的SMD钽质电容﹐外形是Case D 封装3.5 独石电容﹕其外形似粒小石籽﹐没有极性3.6示值方法容量和耐压﹐这两个参数一般有两种表示法﹕A* 直接表示法﹕直接标出容量与耐压﹐这种方法在较大的电容如电解电容﹑钽质电容上常见﹐如图示﹕“10F 16V”表示该电容的容量为10F﹐耐压为16V。
B* 三位数表示法﹕前面两位表示有效数值﹐最后一位表示零的个数﹐得出的容量单位是pF (皮法)﹐这种方法在较小的电容上常用﹐如﹕陶瓷﹐独石电容等如﹕“102”表示该电容的容量为1000pF 误差﹑耐压和体积电容的误差等级一般用英文J﹑K﹑M﹑Z字母来表示(见附表一)耐压常见的有20V﹐25V,50V,63V等﹔体积常见的有0603﹐0805﹐1206﹐1311﹐分别用英文字母Q,F,H,B,C表示等级代号FGJKMZ金色银色误差X围+1%+2%+5%+10%+20%+80%〜–20%+5%+10%4.0保险丝代表符號:電容特性:電流提高時，溫度也升高，最後會燒斷(線路跳開)成斷路用途:保護作用，避免大電流通過規格單位:安培(A)無極性分別4.1保險絲(FUSE)只能燒斷一次即失去作用4.2自復開關(POLY SWITCH/POLY FUSE)電流增加，溫度提高，電阻也增加(會降低通過電流)，當電流恢復正常，溫度也下降，阻值恢復正常，可多次使用5.0二极管二极管用“D”表示﹐含有一个PN结﹐符号是﹐它是一种单向导电组件﹐即电流只能朝一个方向流动(从正极流向负极)﹐而不能反向流动(由负极流向正极)， 顺向电压为：0.3V~0.7V。
稳压二极管电流可以反向流动﹐但加在稳压管两端电压不能超过稳压值﹐因此﹐二极管是有极性的二极管表示正负极的方法有三种﹕A*如图10﹐箭头所指的一端为负极﹐亦表示电流和流向﹐由正极流向负极图10 二极管1 图11 二极管2 图12 二极管3B*如图11﹐涂黑的一头表示负极﹐外壳用玻璃或橡胶封装的小二极管常用此法二极管表面上的字母“INxxx”或“ISxxx”,都是二极管的标识方法﹐表示该组件是二极管C*如图12﹐缺口的一端为负极5.1矩形SMD二极管如下图﹐从左到右﹐字符前面有一竖线表示二极管负极﹐与SMD钽质电容方向刚好相反﹐但外形很接近矩形SMD二极管5.2 LED(发光二极管)常见的有红﹑黄﹑绿﹑紫﹑蓝﹑白等颜色﹐它们这些外观颜色即为发光时的颜色也是有极性的﹐插机时要留意极性﹐不能插错其外形如图﹕图13 发光二极管它的极性分辨如下﹕1).金属脚嵌在玻璃里较小的一端为正极﹐较大的一极是负极2).有些LED外壳下边切弧的一端为第一脚3).双色LED一般有三个脚外壳下边切弧的一端为第一脚6.0三极管三极管用字母“Q”表示﹐它是一种能将电信号放大的组件﹐电路中用符号 表示如图16的三极管就是一个典型的例子﹕象一个被削掉一小半的园柱体﹐有三只脚﹐分别代表三极﹕基极(b)﹑集电极(c)和发射极(e)。
三极管有极性﹐三只脚不能弄错图14 三极管1 图15 三极管2 图16 三极管3上图14-16从外形上看均可表示三极管﹐场效管﹐三端稳压器﹐具体是什么组件要看BOM7.0晶体振荡器7.1晶体用字母“X”或“XY”﹑“Y”表示﹐晶体内由一片芯片组成﹐它是振荡电路的振源﹐﹐外形如图﹕图17 圆柱形晶体图18 方形晶体 有两个脚。
