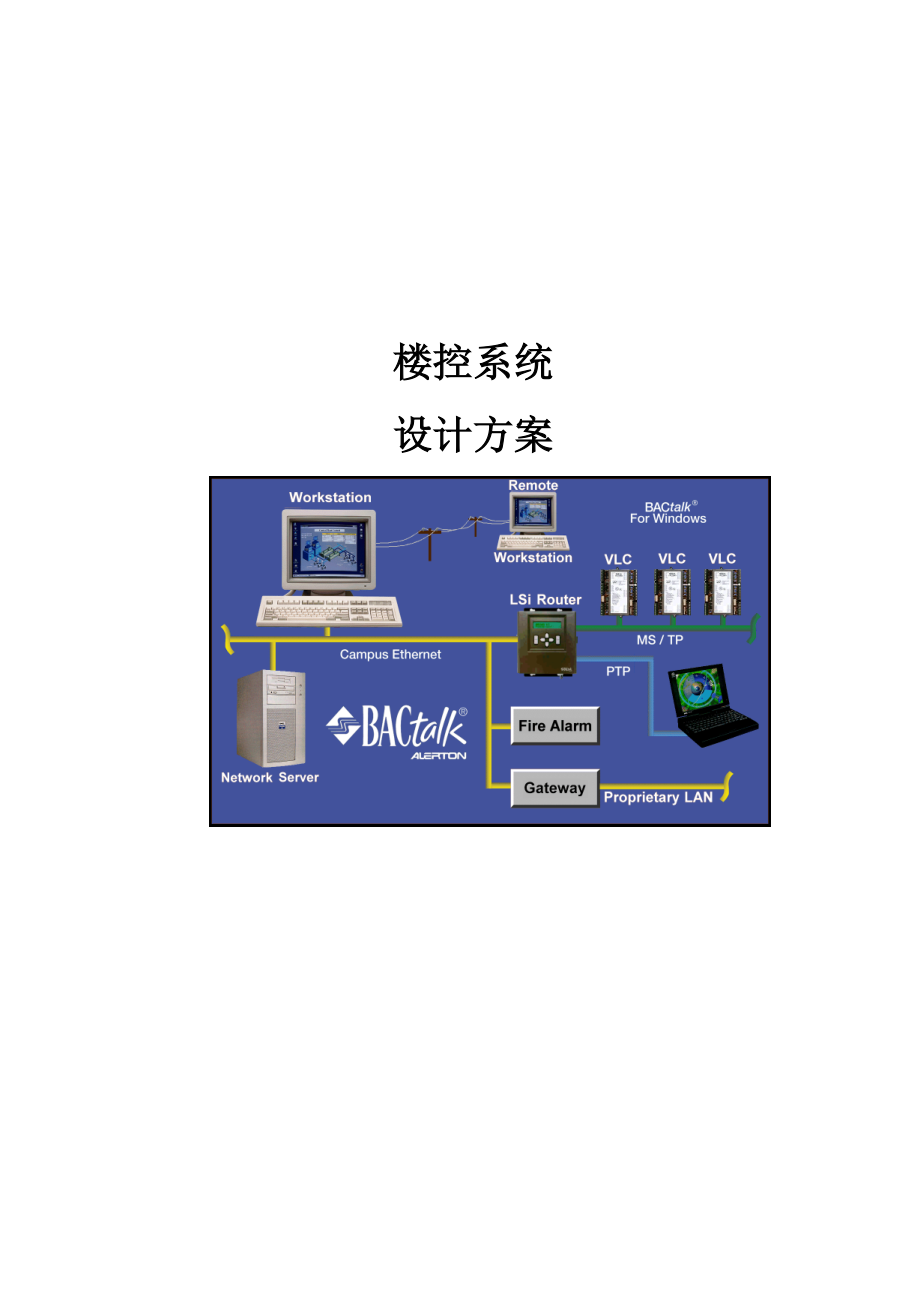

楼控系统设计方案目 录1 前言 32 需求分析 32.1 项目概述 32.2 系统优势与特点 43 系统设置总则 83.1 楼宇自动化机电设备监控系统的设计目标 83.2 系统设计原则 84 系统监控范围 95 Envision for BACtalk系统概述 105.1 Envision for BACtalk系统结构 125.2 中央图形操作站 135.3 控制器 145.3.1 全局控制器（BCM）： 145.3.2 大型控制器（VLX）： 175.3.3 中小型控制器（VLCs）： 195.3.4 VAV控制器（VAVi-SD）： 305.4 传感器及执行器 336 系统设计方案说明 346.1 总线型结构及开放的网络协议- - BACnet 346.2 楼宇自动化系统的配置及控制功能 356.2.1 冷冻站系统监控 356.2.2 热源系统监控 386.2.3 空气处理系统监控 396.2.4 给排水系统监控 446.2.5 供配电系统监控 456.2.6 照明系统监控 466.2.7 电梯系统运行监视 476.2.8 与第三厂商设备及其他系统的通信 476.3 BA系统节能控制 487 系统软件功能及特性 507.1 软件功能 517.2 系统软件特性 528 系统调试、验收及维护 538.1 系统调试 538.2 完工验收 548.3 资料提交 558.4 维护和保修 551 前言随着科技的不断发展和进步，现代化的建筑物迅速崛起及发展，已成为国民经济迅速增长的必然条件。
而现代化建筑物的大型化、智能化和多功能化，必然导致建筑物内机电设备种类繁多，技术性能复杂，维修服务保养项目的不断增加，管理工作已非人工所能应付因此，采用自动化监控系统技术及计算机管理已成为现代建筑最重要的管理手段它可以大量的节省人力、能源、降低设备故障率、提高设备运行效率、延长设备使用寿命、减少维护及营运成本，提高建筑物总体运作管理水平建筑自动化监控系统（Building Automation System，简称BAS），实质上是一套中央监控系统（Central Control Monitoring System, 简称CCMS）,有时称为综合中央管理系统现阶段已广泛应用于各类建筑领域，以提供对各类建筑物内设备进行高效率管理与控制的有效途径2 需求分析2.1 项目概述XXXX是中国内地地位最重要、运输最繁忙的大型国际海港之一，XXXX是xx的标志性建筑本方案将针对建筑物内的空调、通风、给排水、变配电、电梯、照明等设备的自动控制进行设计，自动控制系统采用了霍尼韦尔BACtalk系统艾顿(Alerton) Envision for BACtalk 楼宇自控系统根据要求，BAS系统将对建筑物的各种机电设备的运行及开关状态实行全时间的自动监测或控制，并同时收集、记录、保存及分析管理有关系统的重要信息及数据，达到提高设备运行效率，节能，节省人力，安全延长设备寿命的目的。
2.2 系统优势与特点霍尼韦尔BACtalk系统， HONEYWELL ALERTON（艾顿）Envision for BACtalk系统是业界率先生产符合BACnet通讯协议产品的系统，是世界上第一个使用BACnet通讯协议的楼宇自控系统是美国暖通学会ASHRAE BACnet成员，同时也是BACnet开发委员会的委员之一，参与了BACnet通讯协议标准(美国国家标准BACnet NASI/ASHRAESPC135P)的开发与编写；是北美BACnet组织的成员；BACnet生产厂商联合会的成员目前支持BACnet的厂商有Honeywell Alerton, Siemens, ALC, Delta, York, Carrier, McQuay, Phoenix等Envision for BACtalk是以集散控制理论为基础，采用分布式计算机监控技术、计算机网络通信技术，具有高可靠性、完全开放的成熟的楼宇自动化系统；Envision for BACtalk管理层采用了客户/服务器(Client/Server)，基于Web架构的结构，使用BACnet通讯协议进行通讯，并有能力在同一网络上通过通信接口与MODBUS和SNMP等不同通信协议进行通讯，读取各开放式数据库；具有结构灵活、适应性强、扩展方便、整合容易、软件优化设备运行、操作简单易学等特点。
Envision for BACtalk是基于TCP/IP(&BACnet)网络架构，同时也是基于WINDOWS视窗操作系统平台的系统软件包，系统可直接连入建筑物的计算机网络管理系统，可实现与其他厂商的楼宇自控系统、工业自动化系统、酒店管理系统、物业管理系统、办公自动化系统及保安视频监控系统等进行数据信息交换，实现与很多第三方产品及其他系统的无缝联接与集成，并成为智能建筑管理系统中重要的环节，这也是该系统开放性的充分表现美国Honeywell Alerton是全球BACnet楼宇自动化系统领域著名的制造商，所有产品都具有BACnet国际组织的标准认证“BTL”，并且符合UL916安全等级及欧洲标准EMC Directive 89/336/EEC （CE 标示）系统特点：1. 可靠性：在设计上充分体现了分散控制、集中管理的特点，保证每个子系统都能独立控制，同时在中央工作站上又能做到集中管理，使得整个系统的结构完善、性能可靠 BACtalk系统中的各级别设备都可独立完成操作，即在同一时刻组成不同级别的集散系统（或不同级别的结构组织形式），使用界面非常亲切；其全套楼宇自控产品、统一的生产管理体系保证了系统的配套性，同时使系统可靠性大为增加。
2. 先进性：霍尼韦尔HONEYWELL Alerton的BACtalk系统采用最先进的技术实现建筑物内机电设备完全自动化控制，系统运行基于微软视窗操作系统的Windows 9x/NT，或Windows2000/XP操作平台，整个系统网络架构在快速以太网上，协议为标准的TCP/IP，系统提供的数据接口方式有COM/DCOM, ODBC, DDE, ActiveX，并且支持BACnet, OPC, LonTalk, PTP等工业标准协议3. 扩展及灵活性：BACtalk系列产品为模块化结构设计，系统可通过自由和公共组合方式由单个的子站拓展为超大型的分布式综合集散控制系统；同时系统的控制方式极其灵活，现场控制层的维护和扩展极为方便使得楼宇管理系统可以很方便地扩展，节省初期投资，系统各部分可分别随调试的完成进度投入使用4. 开放及兼容性：HONEYWELL Alerton产品以公认的工业标准技术制造，其系统符合公认的工业标准结构HONEYWELL Alerton采用的工业标准为BACnet（美国国家标准协会的ANSI/ASHARE Standaed135-1995标准），BACnet的全名是建筑自动化和控制网络通讯协议。
遵循该协议开发的系统非常方便集成不同厂家的自动化系统和设备，能真正实现建筑物不同系统间数据的共用和互操作由此可见霍尼韦尔HONEYWELL Alerton的BACtalk系统是一个真正的完全开放式的建筑物自动化系统，其系统开放能力处于业界领先的地位由于HONEYWELL Alerton的产品采用了BACnet工业标准技术制造，其新旧产品兼容性很强，互换性好，可为使用者节省昂贵的系统升级费用，以保护使用者的投资回报5. 简洁性： 结构直观简单，采用两级网络结构，管理层通讯速率高达100Mbps，现场控制层通讯速率高达76.8Kbps编程简单：HONEYWELL Alerton首先采用面向对象的构件导向编程方式，用户只需使用鼠标进行简单的拖拉操作就可编制出专业的自动控制程序 操作简捷：HONEYWELL Alerton采用直观的三维彩色动画处理并呈现被控设备的状态及动作，使系统操作十分容易6. 全球应用：Alerton Envision for BACtalk系统在中国和在世界任何一个地区系统的运行是一样畅通的，并能实现互联互通及互操作，同时它还提供对世界不同国家、不同语言的支持3 系统设置总则3.1 楼宇自动化机电设备监控系统的设计目标设计楼宇自动化系统的主要目的在于将建筑物内各种机电设备的信息进行分析、归类、处理、判断，采用最优化的控制手段并结合现代计算机技术对各系统设备进行全面有效的监控和管理，使各子系统设备始终处于有条不紊、协同一致的高效、有序状态下运行，以确保建筑物内舒适和安全的环境。
尽量节省能耗和日常管理的各项费用，保证系统充分运行，使投资能得到一个良好的回报《自动化仪表安装工程质量检验评定标准》GBJ131-903.2 系统设计原则在对楼宇自动化系统的设计中我们遵循以下的原则:l 可靠性： 采用集散分布型控制系统，即将任务分配给系统中每个现场处理器，免除因系统内某个设备的损坏而影响整个系统的运行l 扩展性及灵活性： 系统具有可扩充性，以便满足将来扩展网络服务范围的需要系统可在日后任何地方增加现场控制器及操作终端而不影响本系统操作l 实用及方便性： 系统可容纳建筑物内机电系统的不同工艺需要并综合各系统资料，显示于操作员终端，方便管理l 开放性: 系统采用开放式结构，在系统网路架构内完全采用开放式的国际标准BACnet协议l 经济性： 系统中的现场处理器足够应付日后技术的快速发展，现阶段的投资可以得到充分利用及保护4 系统监控范围根据要求本方案控制范围包括下列系统：☆ 冷冻站及热源系统对冷冻站及热源系统的运行工况进行监视、控制、测量与记录☆ 空气处理系统 对空气处理设备的运行工况进行监视、控制、测量与记录☆ 新风机系统对新风机的运行工况进行监视、控制、测量与记录。
☆ 送、排风系统对送、排风设备的运行工况进行监视、控制与记录☆ 给排水监控系统对给排水系统的给排水设备、饮水设备及污水处理设备等的运行工况进行监视、测量、控制、记录☆ 供配电监测系统对供配电系统、变配电设备、应急电源设备、直流电源设备等进行监视、测量、记录☆ 照明监控系统对照明设备进行监视、控制，并记录运行情况☆ 电梯监测系统对电梯的运行状况进行监视☆ 与第三方厂商设备及其他系统的通信接口5 Envision for BACtalk系统概述楼宇自控系统是由中央管理站、各种DDC控制器及各类传感器、执行机构组成的、能够完成多种控制及管理功能的网络系统它是随着计算机在环境控制领域中的应用而发展起来的一种智能化控制管理网络艾顿(HONEYWELL Alerton)推出的完全符合BACnet通讯协议标准的Envision for BACtalk系统专用于大型建筑物、厂房设备监控的自动化及能源管理，是国际上最先进的系统之一Envision for BACtalk系统采用模块化设计，互换性、适应性非常强；由于采用了开发式的BACnet通讯协议，系统的开放性、集成其他厂商系统或第三方设备的性能变得非常强大；同时系统还具有较强的新旧兼容能力，能较好的保护用户的投资回报；并且系统可分为不同等级的独立系统，每级都具有非常清楚的功能和权限，这就使Envision for BACtalk既可用于单独的楼宇管理，也可用于区域的、分散的多个楼宇的集中管理。
BACtalk系统的工作范围可以包括:制冷与空调设备或系统的监测、控制与纪录通风设备的。
