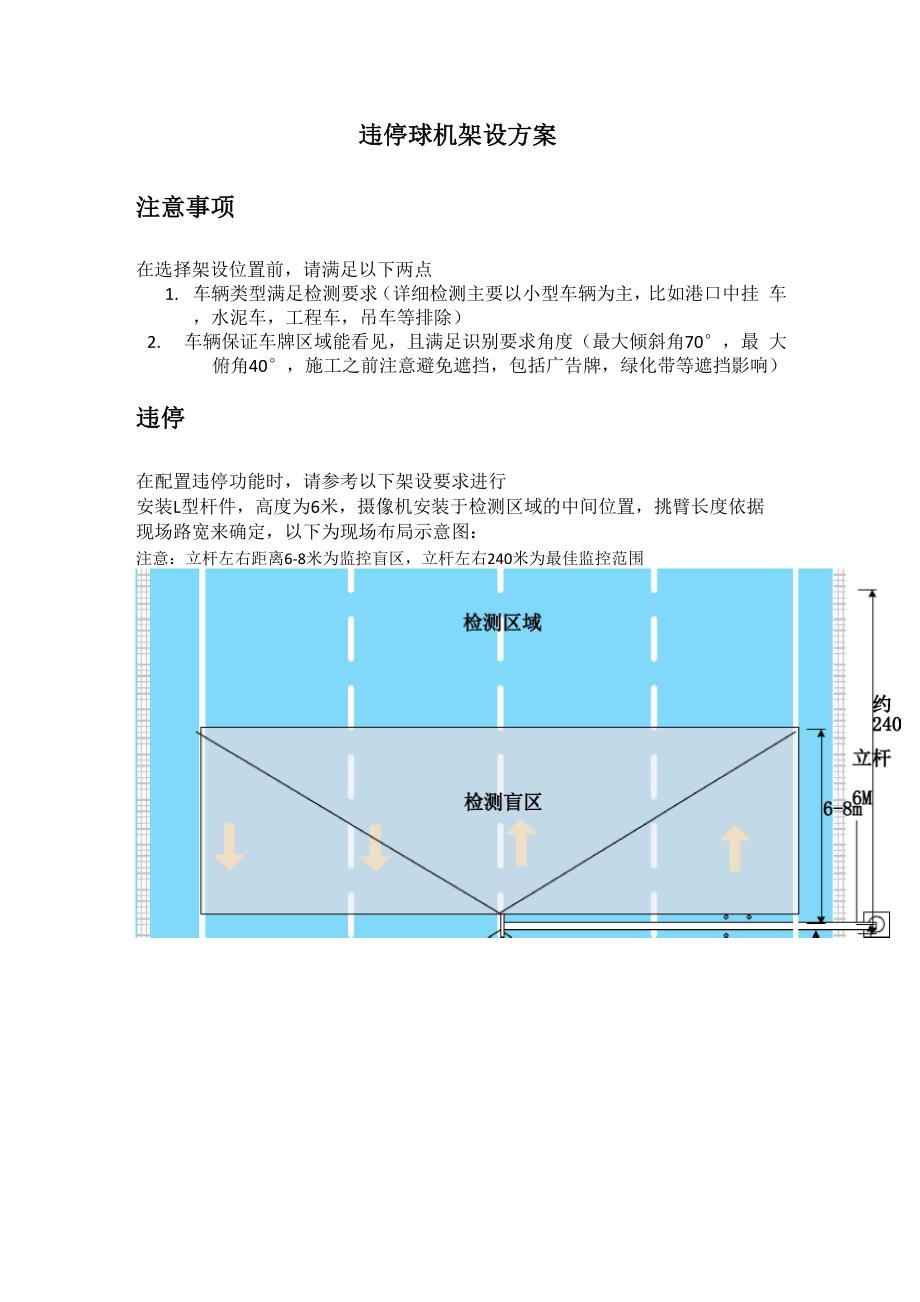

违停球机架设方案注意事项在选择架设位置前，请满足以下两点1. 车辆类型满足检测要求（详细检测主要以小型车辆为主，比如港口中挂 车，水泥车，工程车，吊车等排除）2. 车辆保证车牌区域能看见，且满足识别要求角度（最大倾斜角70°，最 大俯角40°，施工之前注意避免遮挡，包括广告牌，绿化带等遮挡影响）违停在配置违停功能时，请参考以下架设要求进行安装L型杆件，高度为6米，摄像机安装于检测区域的中间位置，挑臂长度依据 现场路宽来确定，以下为现场布局示意图：注意：立杆左右距离6-8米为监控盲区，立杆左右240米为最佳监控范围实际施工事例照片变道、压线、拥堵加塞在配置变道、压线、拥堵加塞等功能时，请参考以下架设要求，以下为现场布局 示意图：立杆6mwrnnnnnvnnnnnrnamnqmrmrnmnmnmnomvmqmTFvrwmmncmnrrrmQnnnormnTnvnmi注意：在架设时，以相机下方为基准，左右覆盖一个车道线为最佳假设位置,8-12m,是检测 的盲区掉头在配置功能时，球机距离路口 20米，球机图像下边缘视场宽度12〜15米，相机位于内侧车 道正上方，以下为现场布局示意图：15m实际施工事例照片。
