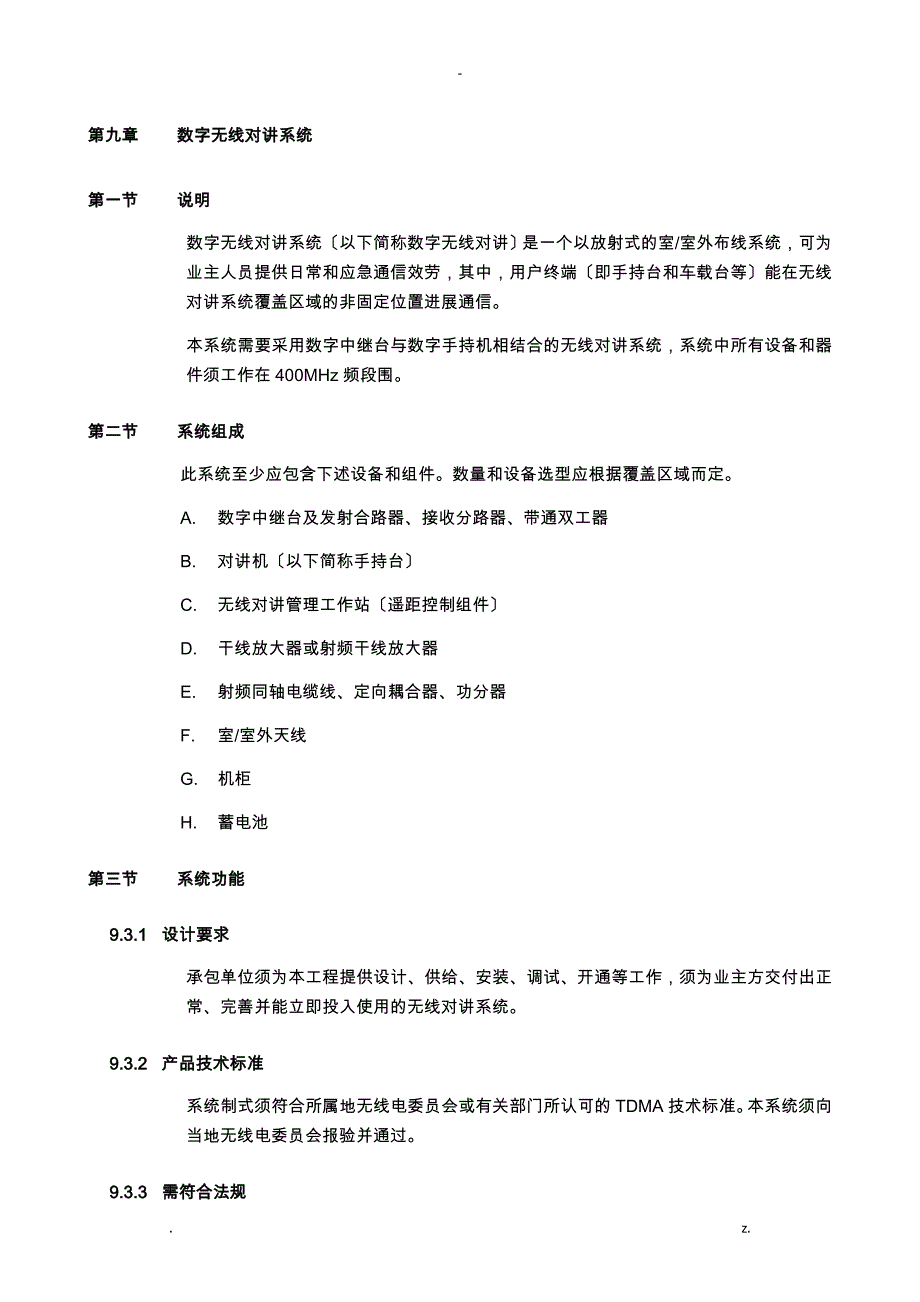

第九章 数字无线对讲系统第一节 说明数字无线对讲系统〔以下简称数字无线对讲〕是一个以放射式的室/室外布线系统，可为业主人员提供日常和应急通信效劳，其中，用户终端〔即手持台和车载台等〕能在无线对讲系统覆盖区域的非固定位置进展通信本系统需要采用数字中继台与数字手持机相结合的无线对讲系统，系统中所有设备和器件须工作在400MHz频段围第二节 系统组成此系统至少应包含下述设备和组件数量和设备选型应根据覆盖区域而定A. 数字中继台及发射合路器、接收分路器、带通双工器B. 对讲机〔以下简称手持台〕C. 无线对讲管理工作站〔遥距控制组件〕D. 干线放大器或射频干线放大器E. 射频同轴电缆线、定向耦合器、功分器F. 室/室外天线G. 机柜H. 蓄电池第三节 系统功能9.3.1 设计要求承包单位须为本工程提供设计、供给、安装、调试、开通等工作，须为业主方交付出正常、完善并能立即投入使用的无线对讲系统9.3.2 产品技术标准系统制式须符合所属地无线电委员会或有关部门所认可的TDMA技术标准本系统须向当地无线电委员会报验并通过9.3.3 需符合法规本系统需符合工信部发布[2009]666号文件"关于150MHz 400MHz频段专用对讲机频率规划和使用管理有关事宜的通知"。
9.3.4 信道及扩容根据需要，本工程方案安装基于1个数字中继台的数字无线对讲系统，此系统必须能提供1个无线电频道〔即频率〕，2个业务信道〔2个业务信道由2个时隙承载〕系统应具有扩容功能，如增加中继台频道和增加手持台数量9.3.5 手持台招标数量本次招标暂方案配置20部手持台〔标配中需要含1个锂电池和1个充电座〕9.3.6 通话分组方案每个部门划归为1个通话组，将有4个部门，分成4个通话组要求通话组实现通话群呼；通话组间，能够实现通话容相互隔离通话分组做如下方案：信道部门名称信道分配信道属性1物业工程部1信道1时隙，覆盖全区域，共享此信道可通过旋转信道拨钮，实现跨部门通信，也可锁定在*个信道上2保洁部1信道1时隙，覆盖全区域，共享此信道3其它部门1信道1时隙，覆盖全区域，共享此信道4保安部1信道2时隙，覆盖全区域，独占此信道直通信道其他临时部门直通频率非中继频率，小围通话或中继台故障时通话使用9.3.7 中继台功能及安装位置TDMA制式，能以12.5KHz的信道带宽提供2个业务信道工作频率：UHF：403～470MHz中继台方案安装在安防控制室9.3.8 手持台功能要求手持台要求能够提供两种类型：轻薄型和经济型。
轻薄机型特点应能具有：〔1〕体积小，带屏幕〔2〕轻薄型、隐藏式LED矩阵显示屏幕，防摔防划伤具备挂手腕带及腰夹能够语音播报电量操作时可显示多种工作状态〔信道号、电量、音量〕，屏幕可自动关闭经济机型特点应能具有：〔1〕体积小，无屏幕〔2〕语音播报信道〔3〕至少IP54级别防尘防水9.3.9 调度台功能要求需具备如下功能：A. 根本功能：单呼、组呼、全呼、收发短信息、监听、插话、终端状态查询、呼叫提示、手持台遥毙、激活、GPS定位等；B. 其它扩展：日志查询、通话录音、2小时后备电源C. 全彩色大显示屏，集成蓝牙9.3.10 覆盖区域及信号强度要求此系统要覆盖美术馆的全区域，无盲区要求承包单位设计足够天线数、线缆长度等，以保证到达业主要求区域的无线信号强度，应不低于-85dBm，且没有通话断续，没有话音失真；或为当地无线电委员会认可的信号强度9.3.11 无线干扰要求系统运行后，不能与周围建筑无线对讲系统产生相互干扰9.3.12 自动运行要求此系统应能全天全自动运行，无人值守9.3.13 配件供给要求承包单位所提供的设备、器件等必须是最新的型号，并保证能在5年，仍有零配件供给9.3.14 品牌要求所有同一种类的设备及材料须由同一厂家生产，且可以在市场购置到功能一样或相近的其它品牌零配件，以更换。
主设备和辅助设备品牌需为：摩托罗拉、建伍、海能达、振讯等业界主流9.3.15 供货须知供货前，须先将设备样品交给业主查验，所有设备及配件必须在业主同意后才能供货所有备件须在业主要求时才可订货9.3.16 辅材要求承包单位须提供给用于本系统铺设线缆所使用的辅材，同时，辅材应包括在合同价9.3.17 质保要求系统在验收之日起1年，假设出现质量问题，承包单位必须提供免费维修更换后的部件质保期，自替换之日起另计1年第四节 资料和样品送审在工程的相应阶段，应送审以下资料：9.4.1 投标阶段以下资料须与投标书一起提交A. 无线对讲系统图、信号覆盖平面图B. 当地无线电委员会或有关部门所发给的产品许可证C. 产品的中∕英文说明书D. 完整的设备清单及报价表E. 2年维修期的推荐部件及其单价9.4.2 开工和施工阶段以下资料在工程开工或施工阶段提交A. 在工程开工前，应送呈设备和器件样品给业主查验，包括但不限于以下物品：室/室外天线、射频同轴电缆、功率分配器/定向耦合器、同轴电缆连接头、干线放大器等B. 系统图、平面图、安装示意图C. 经当地无线电委员会批准的无线电频率D. 设备供电要求9.4.3 竣工阶段在竣工后，应提交如下资料。
A. 系统图和平面图的竣工版B. 天线、馈线的驻波比测试报告C. 所有天线下场强测试报告第五节 设备指标要求9.5.1 中继台指标要求技术规格UHF工作频率围403～470MHz工作电源交流电，200～240伏， 50/60赫兹可工作的环境温度-30℃～+60℃最大工作周期100%接收机信道间隔12.5KHz/25 KHz频率稳定性〔-30℃、+60℃、+25℃〕±1.5ppm接收灵敏度〔模拟制式〕0.3μV〔12dB SINAD〕接收灵敏度〔数字制式〕0.3μV 5% BER三阶互调：TIA603C/ESTI70dB/65dB邻道选择性12.5KHz下-60dB，25KHz下-70dB杂散抑制70dB额定音频功率下的音频失真3%干扰与噪音12.5KHz下-40dB，25KHz下-45dB音频响应+1，-3dB传导杂散发射-57dB发射机信道间隔12.5KHz/25 KHz频率稳定性〔-30℃、+60℃、+25℃〕±0.5ppm功率输出低功率高功率1～25瓦25～40瓦1～25瓦25～45瓦调制限制12.5KHz下±2.5KHz25KHz下±5.0KHz符合防爆〔FM〕标准的干扰和噪音12.5KHz下-40dB25KHz下-45dB传导和杂散发射-36dBm＜1GHz-30 dBm＞1GHz和＜4GHz邻近信道功率12.5KHz下-60dB25KHz下-70dB符合防爆〔FM〕标准的调制12.5KHz下11K0F3E25KHz下16K0F3E4FSK数字调制12.5KHz仅数据：7K60F*D12.5KHz数据和语音：7K60F*E数字话音编码器类型AMBE+2数字协议ETSI-TS102 361-1工作环境可存放环境温度-40℃～+85℃可工作环境温度-30℃～+60℃可工作空气湿度0～90%防静电IEC-801-2KV9.5.2 手持台指标要求技术规格UHF信道容量至少可以存储16个工作频率围403～470MHz电池类型及容量要锂电池，1500mAh以上容量。
或供电时长，模拟制式9小时，数字制式13小时接收机信道间隔12.5KHz/25 KHz频率稳定性〔-30℃、+60℃、+25℃〕±1.5ppm接收灵敏度〔模拟制式〕0.35μV〔12dB SINAD〕接收灵敏度〔数字制式〕0.3μV 5% BER三阶互调：TIA603C/ESTI70dB/65dB邻道选择性12.5KHz下-60dB，25KHz下-70dB杂散抑制70dB额定音频输出功率500mW额定音频功率下的音频失真3%干扰与噪音12.5KHz下-40dB，25KHz下-45dB音频响应+1，-3dB传导杂散发射-57dB发射机信道间隔12.5KHz/25 KHz频率稳定性〔-30℃、+60℃、+25℃〕±1.5ppm功率输出低功率高功率1瓦4瓦1瓦5瓦调制限制12.5KHz下±2.5KHz25KHz下±5.0KHz符合防爆〔FM〕标准的干扰和噪音12.5KHz下-40dB25KHz下-45dB传导和杂散发射-36dBm＜1GHz-30 dBm＞1GHz和＜4GHz邻近信道功率12.5KHz下-60dB25KHz下-70dB符合防爆〔FM〕标准的调制12.5KHz下11K0F3E25KHz下16K0F3E4FSK数字调制12.5KHz仅数据：7K60F*D12.5KHz数据和语音：7K60F*E数字话音编码器类型AMBE+2数字协议ETSI-TS102 361-1工作环境可存放环境温度-40℃～+85℃可工作环境温度-30℃～+60℃可工作空气湿度0～90%防静电IEC-801-2KV防水性能IP579.5.3 调度台指标要求技术规格UHF信道容量至少16个工作频率围403～470MHz工作电源交流电，100～240伏， 50/60赫兹可工作的环境温度-30℃～+60℃接收机信道间隔12.5KHz/25 KHz频率稳定性〔-30℃、+60℃、+25℃〕±1.5ppm接收灵敏度〔模拟制式〕0.3μV〔12dB SINAD〕接收灵敏度〔数字制式〕0.3μV 5% BER三阶互调：TIA603C/ESTI75dB/60dB邻道选择性12.5KHz下-60dB，25KHz下-70dB杂散抑制 TIA603C/ESTI75dB/70dB额定音频功率下的音频失真3%干扰与噪音12.5KHz下-40dB，25KHz下-45dB音频响应+1，-3dB传导杂散发射-57dB发射机信道间隔12.5KHz/25 KHz频率稳定性〔-30℃、+60℃、+25℃〕±1.5ppm功率输出低功率高功率1～25瓦25～40瓦1～25瓦25～45瓦调制限制12.5KHz下±2.5KHz25KHz下±5.0KHz符合防爆〔FM〕标准的干扰和噪音12.5KHz下-40dB25KHz下-45dB传导和杂散发射-36dBm＜1GHz-30 dBm＞1GHz和＜4GHz邻近信道功率12.5KHz下-60dB25KHz下-70dB符合防爆〔FM〕标准的调制12.5KHz下11K0F3E25KHz下16K0F3E4FSK数字调制12.5KHz仅数据：7K60F*D12.5KHz数据和语音：7K60F*E数字话音编码器类型AMBE+2。
