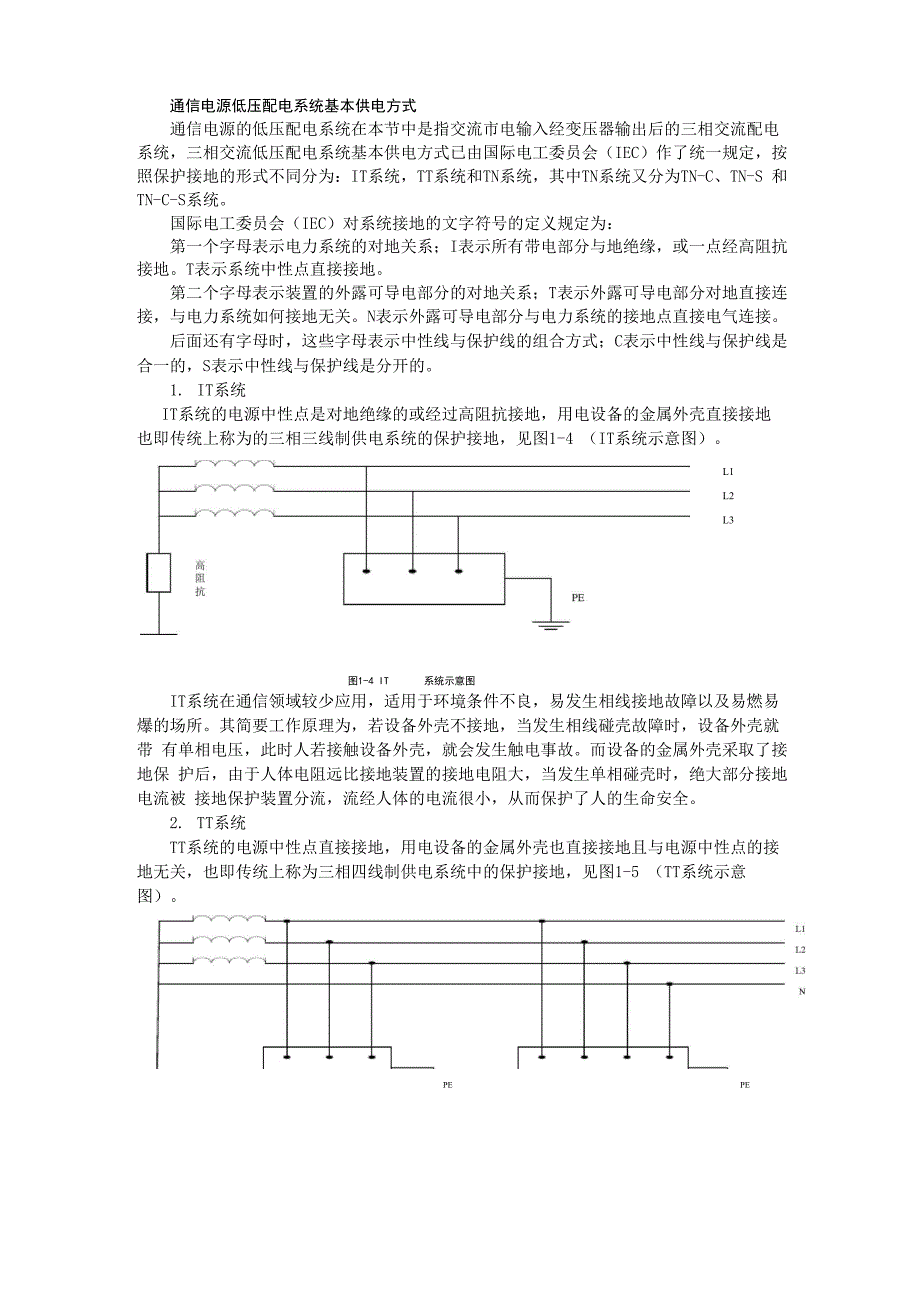

通信电源低压配电系统基本供电方式通信电源的低压配电系统在本节中是指交流市电输入经变压器输出后的三相交流配电 系统，三相交流低压配电系统基本供电方式已由国际电工委员会（IEC）作了统一规定，按 照保护接地的形式不同分为：IT系统，TT系统和TN系统，其中TN系统又分为TN-C、TN-S 和TN-C-S系统国际电工委员会（IEC）对系统接地的文字符号的定义规定为：第一个字母表示电力系统的对地关系；I表示所有带电部分与地绝缘，或一点经高阻抗 接地T表示系统中性点直接接地第二个字母表示装置的外露可导电部分的对地关系；T表示外露可导电部分对地直接连 接，与电力系统如何接地无关N表示外露可导电部分与电力系统的接地点直接电气连接后面还有字母时，这些字母表示中性线与保护线的组合方式；C表示中性线与保护线是 合一的，S表示中性线与保护线是分开的1. IT系统IT系统的电源中性点是对地绝缘的或经过高阻抗接地，用电设备的金属外壳直接接地 也即传统上称为的三相三线制供电系统的保护接地，见图1-4 （IT系统示意图）L1L2L3图1-4 IT 系统示意图IT系统在通信领域较少应用，适用于环境条件不良，易发生相线接地故障以及易燃易 爆的场所。
其简要工作原理为，若设备外壳不接地，当发生相线碰壳故障时，设备外壳就带 有单相电压，此时人若接触设备外壳，就会发生触电事故而设备的金属外壳采取了接地保 护后，由于人体电阻远比接地装置的接地电阻大，当发生单相碰壳时，绝大部分接地电流被 接地保护装置分流，流经人体的电流很小，从而保护了人的生命安全2. TT系统TT系统的电源中性点直接接地，用电设备的金属外壳也直接接地且与电源中性点的接 地无关，也即传统上称为三相四线制供电系统中的保护接地，见图1-5 （TT系统示意图）PEPETT系统简要工作原理为，当发生相线碰壳故障时，接地电流经保护接地装置和电源系 统的工作接地装置所构成的回路流通，如果此时有人接触带电的外壳，由于人体电阻远比大 于接地装置的接地电阻，绝大部分接地电流被接地保护装置分流，流经人体的电流很小，从 而对人体起到了保护作用但TT系统在确保安全用电方面也存在不足之处首先当设备发生绝缘不良等引起漏电 或发生相线碰壳故障时，由于有接地保护，漏电流或故障电流较小不可能使线路的保护装置 动作，导致漏电或碰壳设备的外壳长期带有高于安全电压的危险电压，增加了人体触电的危 险，因此，TT系统必须加装剩余电流漏电保护装置。
目前这种TT系统主要应用于城镇、农 村居民区、工业企业和由公用变压器供电的民用建筑中3. TN系统TN系统是指在变压器或发电机中性点直接接地的三相四线低压系统中，将正常运行时 不带电的设备外壳经保护中性线与电源的中性点直接电气连接，也即传统上称为三相四线制 供电系统中的保护接零系统其简要工作原理为，当设备发生相线碰壳故障时，故障电流经设备外壳、保护中性线与 电源中性点构成单相短路回路，使得线路保护装置立即动作，将故障部分迅速切除，从而保 障人体安全以及其他设备或线路的正常运行1） TN-C 系统TN-C系统是指三相四线制中系统的中性线（N）与保护线（PE）合一的一种供电形式， 该线也称为保护中性线（PEN）见图1-6 （TN-C系统示意图）L1L2L3PEN图1-6 TN-C 系统示意图这种TN-C系统的优点是节省了一条导线，但在三相负载不平衡或保护中性线断开时会 使所有设备的金属外壳都带上危险电压，如果电源的相线碰地，则设备的外壳电位升高，致 使中性线上的危险电位蔓延，因此，TN-C系统只适用于三相负载基本平衡的情况2） TN-S 系统TN-S系统是指三相五线制中系统的中性线（N）与保护线（PE）完全分开的一种供电形 式。
见图1-7 （TN-S系统示意图）L1L2L3NPE图 1-7 TN—S系统示意图这种TN-S系统在正常运行情况下PE线没有电流通过，也不会对接在PE线上的其他设 备产生电磁干扰，但N线上会有三相不平衡电流流过，N线断开也不会影响PE线正常的保 护功能，所以电气设备的金属外壳接在专业的PE保护线上安全可靠因此，TN-S系统多用 于对安全可靠性要求较高，设备对电磁干扰要求较严或电磁环境条件较差的场所3）TN-C-S 系统TN-C-S系统是指供电系统中一部分中性线与保护线是合一的（三相四线制）另一部分 则是在现场总配电处分出单独的PE保护线，使得中性线（N）与保护线（PE）是分开的（三相 五线制）见图1-8 （TN-C-S系统示意图）图1—8 TN—C—S 系统示意图L1L2L3NPE这种TN-C-S系统兼有TN-C和TN-S系统的特点，在正常运行情况下PE线没有电流通过, 也不会对接在PE线上的其他设备产生电磁干扰，但N线上会有三相不平衡电流流过由于 TN-C-S系统中的PE线是从下级总配电屏中N线排处分离出来，因此必须在本地做重复接地 处理，且PE线上不得安装断路器和熔断器等保护器件，当三相电力变压器接地状况良好、 三相负载比较平衡时采用这种系统是可行的，但当三相不平衡或自身具有单独的变压器时, 最好采用TN-S系统。
