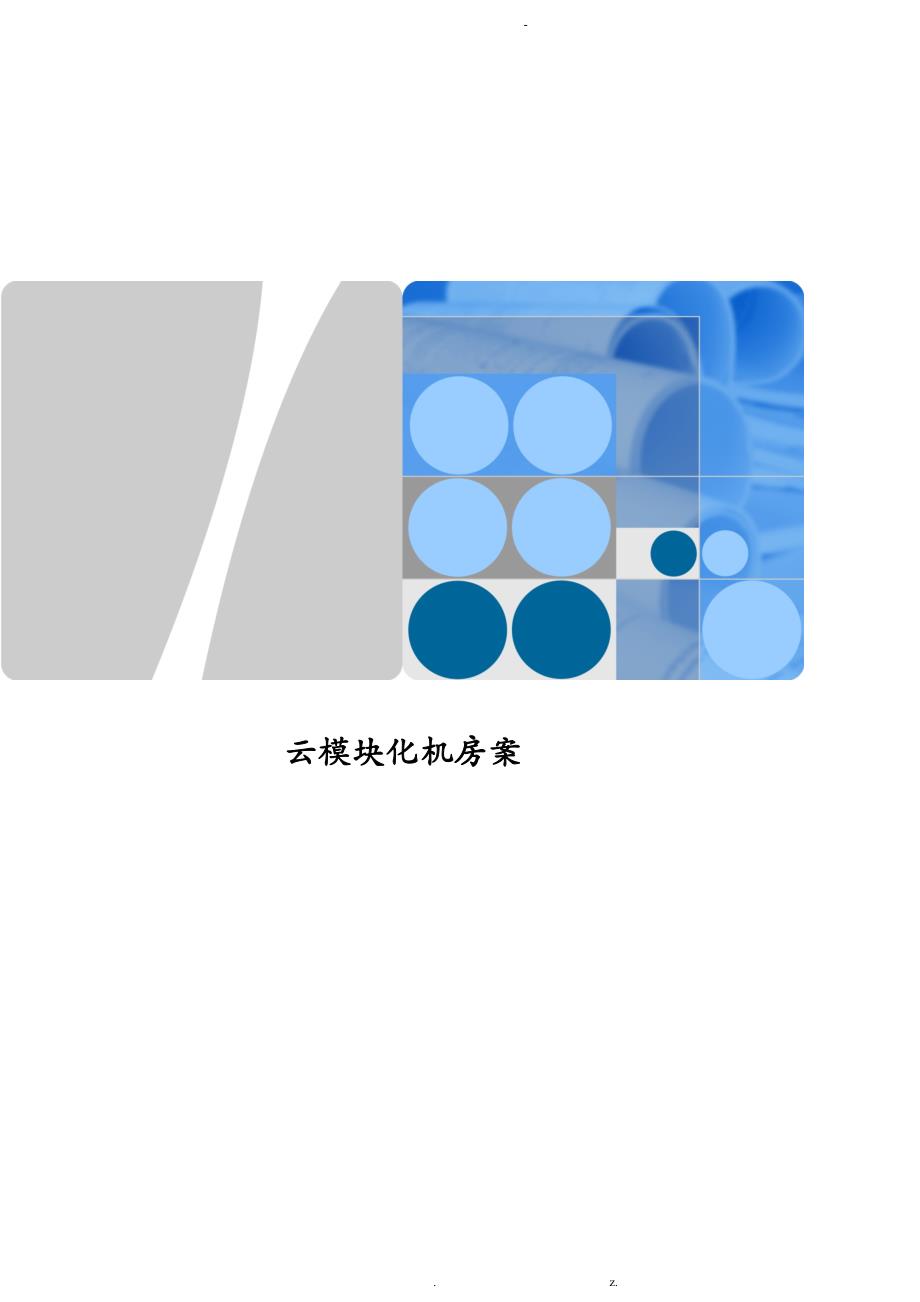

云模块化机房案. z.-目录1 概述21.1产品定位21.2产品特点22 应用场景样例及配置22.1典型应用场景22.2典型配置23 系统架构23.1构造系统23.2供配电系统2配电柜2 UPS20002 PDU200023.3温控系统23.4机房管理系统2效劳器2采集器2 NVR网络硬盘录像机〔可选〕2传感器23.5照明系统2照明控制箱〔可选〕2通道照明灯2机柜照明灯〔可选〕23.6防雷接地系统2防雷案2接地案23.7消防系统〔与现有消防系统对接〕23.8综合布线2A 缩略语2. z.-1 概述1.1 产品定位微模块数据中心介于大型模块化数据中心和小型模块化数据中心之间，既可作为独立机房承当网络业务，也可作为大型模块化数据中心的一个局域机房，承当局部或局部业务微模块数据中心的网络位置如图1-2所示图1-1 微模块数据中心在网络中的位置1.2 产品特点微模块数据中心采用All-In-Room一体化集成案，主要具备一体化集成、平安可靠、低噪音、节省机房占地面积和节约能源、安装省时、省力、省心、架构兼容、快速灵活部署、多种电源制式和完善的监控等特点，是新一代集成中型模块化数据中心产品。
一体化集成l 一体化集成机柜系统、供配电系统、温控系统、机房管理系统、防雷接地系统、消防系统和综合布线系统，高集成设计，提供完整的解决案l 一体化配电柜，集成ATS配电、UPS配电、空调配电和IT设备配电l 为效劳器、存储、网络设备和综合布线柜设置不同的供电电流，支撑混合密度组网在380V和208V电源制式下超过3个电池柜或者480V电源制式和380V配置120kVA以上UPS时，建议电池架独立部署平安可靠l 支持通道级门禁〔可选〕、机柜级门禁〔可选〕，防止无关人员进入，提高机房平安性l 集成消防系统〔可选〕，提高机房平安性l 具备应急通风功能，如空调出现故障，机房温度过高时，自动翻开天窗l 长备电时间l Tier II或Tier III配置，可扩展到Tier IVl UPS均配置手动维修旁路，正常工作时手动维修旁路开关处于锁定状态，防止由于误操作引起电气事故l 模块化UPS，能可靠的实现N+1冗余，提高系统的可靠性l 强电和弱电，光纤和网线均分开走线，减少电磁干扰节省机房占地面积和节约能源l 无需专业机房，办公大楼房间改造即可l 可直接安装在楼宇水泥地面上，减少外配套工程l 支持单排300mm密封通道场景，节省机房占地面积。
l 支持通道级照明、机柜级照明，节省电力能源l 供货期短，快速安装，有效降低本钱安装省时、省力、省心l 无需架空地板，去工程化设计l 标准化，减少安装的时间和工作量架构兼容l 风冷、水冷架构兼容，客户选择灵活l 支持T1、T3环境l 模块化配电，支持柔性升级l TierII、TierIII等级灵活可选快速灵活部署l 集成化设计支持主设备随办公点搬迁l 根据房间尺寸和单柜功耗，单排或双排可选，通道密封或不密封可选，灵活部署，满足扩容要求l 适配企业web和部业务，IT机柜灵活安装效劳器、存储、网络设备多种电源制式支持多种电源制式，可满足亚非欧拉地区的使用需求完善的监控l 可通过多种传感器，实现对机房各功能模块的不连续监控l 监控系统支持web访问，轻松实现远程管理各功能模块 z.-2 应用场景样例及配置关于本章2.1 典型应用场景2.2 典型配置2.1 典型应用场景微模块数据中心主要应用于园区云主机，大型企业分支机构，中小企业，办公网，教育、医疗、金融分支机构的数据机房，也可以应用于中小型桌面云数据机房和高性能计算数据机房2.2 典型配置微模块数据中心M020-4D-4场景样例如图2-1所示，具体配置如图2-2所示。
图2-2 M020-4D-4场景图图2-3 M020-4D-4配置图〔冷热通道均可密封，具体看场景设计案〕M020-4D-4场景关键技术指标如表2-1所示表2-1 关键技术指标工程规格描述模块尺寸〔高×宽×深〕2350mm×3000mm×3600mm〔翻转天窗翻开后高度为2565mm〕机柜个数10个电源制式AC 380V/400V/415V 3Ph 50Hz/60HzIT功率总功耗20kVA单柜功率4kW适用环境T1可靠性等级TierII海拔高度0m～1000m(超过1000m需降额使用)安装式可以无需架空地板. z.-3 系统架构关于本章3.1 构造系统3.2 供配电系统3.3 温控系统3.4 机房管理系统3.5 照明系统3.6 防雷接地系统3.7 消防系统3.8 综合布线3.1 构造系统微模块数据中心的构造系统由效劳器机柜、综合布线柜、密封通道组件、底座与过道组件和走线梯〔可选〕组成，具体组成如图3-1所示图3-4 双排密封通道组成图中型模块化数据中心的效劳器机柜、综合布线柜采用2米高标准机柜，每柜标配2条配电排〔Rack Pwer Dstribution Unit，以下简称为PDU2000〕。
机柜规格：高×宽×深=2000mm×600mm×1200mm端门密闭通道的端门分为推拉门和双开门两种案，可根据客户的需求选配推拉门采用推拉构造，以机柜为载体，安装上下轨道，保证密闭通道系统的自身独立性门板由1.5mm冷轧钢板折弯而成，中间安装钢化玻璃，保证通道区域的可视性推拉门尺寸：高×宽×深=2050mm×1600mm×42mm推拉门外观如图3-2所示图3-5 推拉门双开门采用外开式，开门角度110°，设有门禁系统〔可选〕，包含门禁控制器、读卡器、出门按钮、玻破开关，门板中间镶嵌钢化玻璃，钢化玻璃透透光率90%，保证通道的可视性双开门外观如图3-3所示双开门尺寸：高×宽×深=2300mm×1380mm×80mm图3-6 双开门天窗天窗由控制天窗、旋转天窗、平顶天窗组成，以单个机柜为扩展模块单元天窗外观如图3-4所示图3-7 天窗1 控制天窗2 旋转天窗3 平顶天窗天窗尺寸如表3-1所示表3-2 天窗尺寸天窗分类尺寸〔高×宽×深〕300mm平顶天窗20mm×299mm×1330mm600mm控制天窗22mm×599mm×1330mm600mm翻转天窗60mm×599mm×1330mm600mm平顶天窗20mm×599mm×1330mm800mm控制天窗22mm×799mm×1330mm800mm平顶天窗20mm×799mm×1330mm3.2 供配电系统微模块数据中心的供配电系统由配电柜〔ATS、UPS配电、空调配电、IT配电〕，UPS，蓄电池及其配套件组成。
3.2.1 配电柜根据电压及IT负载，配电柜分为一体化配电柜或UPS输入输出配电柜加精细配电柜配电柜特点l 采用统一架构，质量可靠、功能齐全、外观统一l ATS、IT配电、空调配电、UPS配电集成在一个配电柜l ATS前端有输入开关可选125A一体化配电柜当电源制式为380V/400V/415V，并采用机架式20kVA UPS时，带机架式UPS一体化配电柜集成ATS、UPS、UPS配电、空调配电、IT配电等UPS配置可采用1+1并机运行采用机架式20kVA UPS时配电柜配置如表3-2所示表3-3 采用20kVA UPS时配电柜配置电源输入路数输入容量UPS输入输出空开UPS旁路空开空调配电空开IT配电空开UPS并机2125A2*63A/3P+2*63A/4P63A/4P4*63A/3P+4*10A/3P24*40A/1P1+1带机架式UPS一体化配电柜外观如图3-5所示图3-8 带机架式UPS一体化配电柜1 指示灯2 ATS3 空调输出空开4 UPS输入/输出空开5 机架式UPS×26 IT输出空开带机架式UPS一体化配电柜参数如表3-3所示表3-4 带机架式UPS一体化配电柜参数表参数名称参数值净尺寸〔高×宽×深)2000mm×600mm×1200mmIP等级IP20维护式前操作后维护出线式上进上出电源制式380V/400V/415V、50Hz/60 Hz输入路数A、B两路输入ATS最大容量125A输入最大容量-UPS配置20kVA〔1+1并机〕空调输出路数4*63A/3P+4*10A/3PIT输出路数24*40A/1P防雷配置C级防雷器3.2.2 UPS2000UPS2000系列工作在380V/400V/415V电源制式下，具有多重保护、高可靠性、智能简单，柔性扩容、高效节能、绿色环保等特点。
UPS2000系列外观图如图3-6所示图3-9 UPS2000系列规格参数如表3-4所示表3-5 UPS2000系列规格参数参数类型参数名称指标输入参数整流器类型IGBT整流额定输入电压380V AC，三相四线输入电压围176V~280V AC〔相电压〕输入频率围40Hz~70Hz输入功率因数满载＞ 0.99输出参数额定功率20kVA/18kW额定电压三相380V/400V/415V ，单相208V/220V/230V/240V电压稳定度1％频率稳定度0.25％负载最大峰值因数3：1〔满足IEC 62040-3〕过载能力105％~125％ 5min125％~150％ 1min大于150％ 100ms外形尺寸高×宽×深85mm×430mm×550mm/660mm系统参数变换类型双变换式安装式机架式整机效率Up to 94.5％〔10kVA Up to 93.5％〕防雷IEC/EN62040-2IEC/EN61000-4-5YD/T944-2007YD/T1095-2008浪涌保护满足IEC/EN 61000-4-5环境参数接口类型电总/干接点/WEB/Modbus/SNMP运行温度0℃~40℃相对湿度5％ RH~95％ RH，无凝露最大海拔高度＜ 2000m〔超过2000m参照GB/T3859.2降额使用〕3.2.3 PDU2000微模块数据中心的PDU2000可以根据单柜功率进展配置。
PDU2000外观如图3-7所示图3-10 PDU2000外观PDU2000参数说明如表3-5所示表3-6 PDU2000参数表PDU2000类型参数名称参数值备注PDU2000输入电压围200V AC～240V AC-最大输入电流32A/1P；16A/3P；32A/3P输。
