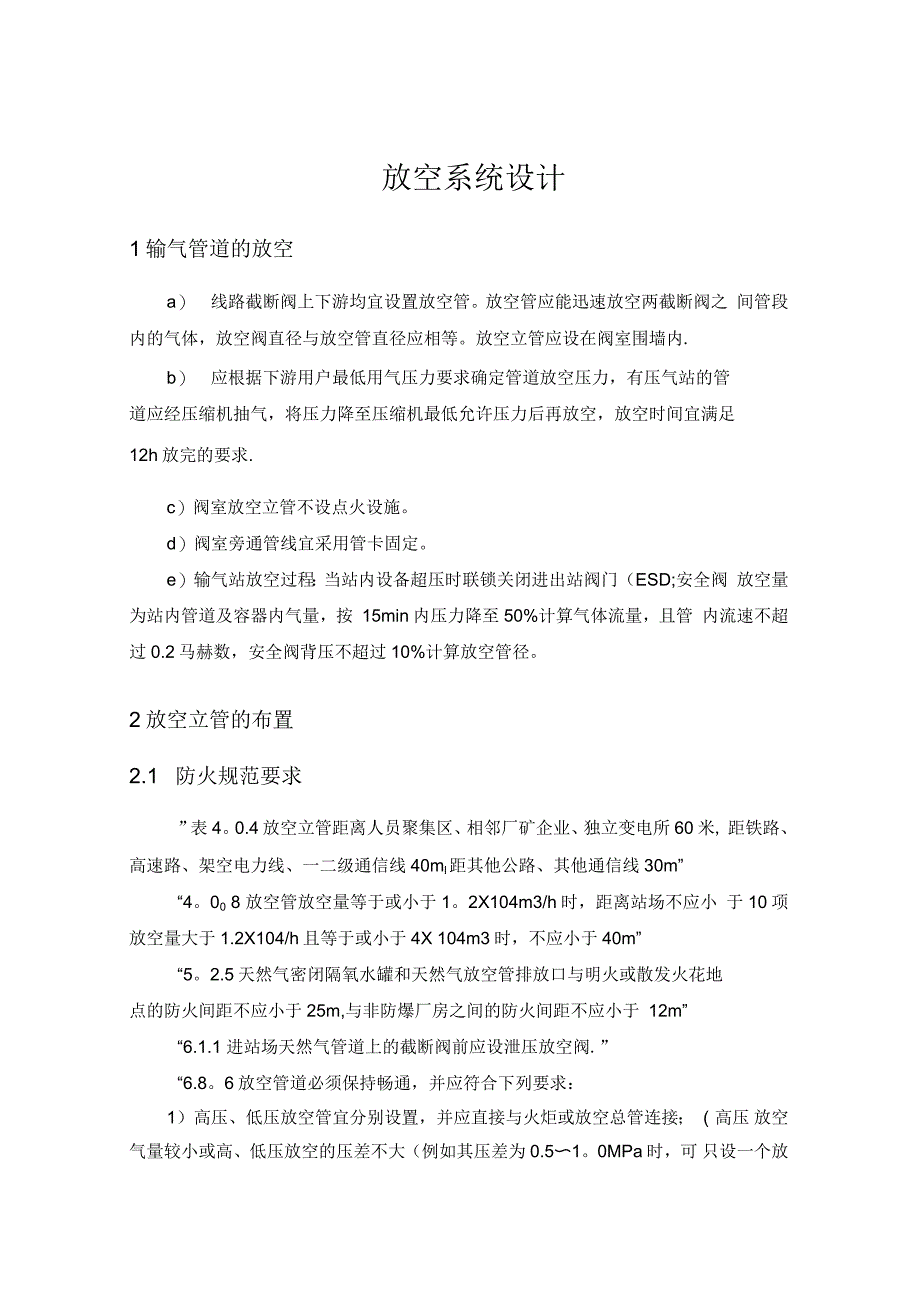

放空系统设计1输气管道的放空a） 线路截断阀上下游均宜设置放空管放空管应能迅速放空两截断阀之 间管段内的气体，放空阀直径与放空管直径应相等放空立管应设在阀室围墙内.b） 应根据下游用户最低用气压力要求确定管道放空压力，有压气站的管道应经压缩机抽气，将压力降至压缩机最低允许压力后再放空，放空时间宜满足12h放完的要求.c）阀室放空立管不设点火设施d）阀室旁通管线宜采用管卡固定e）输气站放空过程：当站内设备超压时联锁关闭进出站阀门（ESD;安全阀 放空量为站内管道及容器内气量，按 15min内压力降至50%计算气体流量，且管 内流速不超过0.2马赫数，安全阀背压不超过10%计算放空管径2放空立管的布置2.1 防火规范要求”表40.4 放空立管距离人员聚集区、相邻厂矿企业、独立变电所60米, 距铁路、高速路、架空电力线、一二级通信线40ml距其他公路、其他通信线30m”“400 8 放空管放空量等于或小于12X104m3/h时，距离站场不应小 于10项 放空量大于1.2X104/h且等于或小于4X 104m3时，不应小于40m”“52.5天然气密闭隔氧水罐和天然气放空管排放口与明火或散发火花地点的防火间距不应小于25m,与非防爆厂房之间的防火间距不应小于 12m”“6.1.1 进站场天然气管道上的截断阀前应设泄压放空阀.”“6.8。
6放空管道必须保持畅通，并应符合下列要求：1）高压、低压放空管宜分别设置，并应直接与火炬或放空总管连接； （高压 放空气量较小或高、低压放空的压差不大（例如其压差为 0.5〜10MPa时，可 只设一个放空系统，以简化流程.）2)不同排放压力的可燃气体放空管接入同一排放系统时，应确保不同压力的 放空点能同时安全排放注:放空管道不能设切断阀，对可能存在的积液，及由于高压气体放空时压力 骤降或环境温度变化而形成冰堵，应采取消除措施高低压管道同时放空会对低压管道造成超压破坏当高低压放空管道压差在(0.5~1.0MPa)时可设一个放空系统，并计算同时泄放各放空点的背压.在确定放空管系尺寸时，应使可能同时泄放的各安全阀后的累积回压限制在该安全阀定压 的10%左右8.7火炬设置应符合下列要求：1火炬的高度，应经辐射热计算确定，确保火炬下部及周围人员和设备的安 全2进入火炬的可燃气体应经凝液分离罐分离出气体中直径大于300 pm的液滴；分离出的凝液应密闭回收或送至焚烧坑焚烧3应有防止回火的措施4火炬应有可靠的点火设施5距火火I筒30m范围内,严禁可燃气体放空6液体、低热值可燃气体、空气和惰性气体，不得排入火炬系统。
" “6.8.8 可燃气体放空应符合下列要求：1可能存在点火源的区域内不应形成爆炸性气体混合物2有害物质的浓度及排放量应符合有关污染物排放标准的规定3放空时形成的噪声应符合有关卫生标准4连续排放的可燃气体排气筒顶或放空管口， 应高出20m范围内的平台或建 筑物顶2.0m以上对位于20m以外的平台或建筑物顶，应满足图6.88的要求， 并应高出所在地面5m5间歇排放的可燃气体排气筒顶或放空管口， 应高出10m范围内的平台或建 筑物顶2.0m以上对位于10m以外的平台或建筑物顶，应满足图6.8.8的要求， 并应高出所在地面5m ”火炬和与石油天然气站场的防火间距，应经辐射热计算确定，可能携带可燃 液体的高架火炬与外部设施的防火间距要求是：距人口密度大于100人的居民区、村镇、公共福利设施、相邻厂矿企业、100人以下散居房屋、35kV及以上独立变电所120m;距铁路、高速公路、架空电力线路、国家I、II级架空通信线80项距其它一般公路、一般架空通信线60m,距离爆破作业场地（如采石场）300m2.2 输气管道规范“34.5 安全阀泄放管直径要求：安全阀背压不大于泄放压力的10%，且不小于安全阀出口直径。
连接多个安全阀泄放管直径：所有安全阀同时泄放，产生的背压不大于其中 任何一个安全|彳^泄放压力的10%泄放管截面积不小于各安全阀泄放面积之和"1 .4.6放空的气体应安全排入大气口3 . 4.7输气站放空设计应符合下列规定,1输气站应设放空立管，需要时还可设放散管；2输气站天然气宜经放空立管集中排放，也可分区排放， 高、低压放空管线应分别没置,不同排放压力的天然气放空管线 汇人同一排放系统时，应确保不同压力的放空点能同时畅通徘 放；.3当输气站设置紫急放空系统时，设计应液是在15mi口内 将站内设备及管道内压力从最初的压6降到设计压力的54从故空阀门排气口至放空设施的接入点之间的放空管线， 用管的规格不应缩径•“38输气站放空管应设在围墙外，总高度不应小于10米”“3.4.9 ,放空竖管满足最大放空量要求，竖管顶部严禁设弯管，埋地管设锚固，竖管设加固措施”放空竖管之间要大于最大放空引管的直径.2.3城镇燃气规范5・1九2设皆和管道上的放散管管口高度应符合下列要求：»当放散管直径大于150mm时,放散管管口应高出厂房质 面.煤气管道.设备和走台4m以上2当放散管直径小于或答于ISOmm时，放散管管口应高出 厂房顶面、煤气管道，设备和走台Z 5m以上.2.4 《石油化工企业可燃性气体排放系统设计规范》SH3009-20101）厂外居民区、公共福利设施、村庄等公众人员活动区域，允许热辐射强 度小于等于1.58kW/m2;2）相邻同类企业及油库的人员密集区域、石油化工厂内的行政管理区域， 允许热辐射强度小于等于2。
33kW/m23）相邻同类企业及油库的人员稀少区域、厂外树木植被的允许热辐射强度 小于等于3.0kW/m2;4）石油化工厂内部的各生产装置的允许热辐射强度小于等于32kW/m25）对于分别布置且不同时检修的火炬塔架顶部平台的允许热辐射强度（来自于另一个火炬的热辐射）应小于等于4.78kW/m2;6）火炬设施的分液罐、水封罐、泵等布置区域允许热辐射强度小于等于9 ：0kW/m2当该区域的热辐射强度大于 63 kW/m2时，应设置操作或检修人员安 全躲避场所2.5 《大气污染物综合排放标准》（GB16297 —1996）规定了非甲烷总烧（使用溶剂汽油或其他混合姓类物质）的排放限值最高 允许排放浓度120mg/m3最高允许排放速率10〜150kg/h ,无组织排放监控浓度（周界外浓度最高点）4 0 mg/m3.2.6 防火规范改进意见2.6.1 放空立管考虑到天然气密度较空气轻，经理论分析，在不考虑空气气流对放空天然气 向下作用的影响、放空立管周围地势平坦等情况下冷放空时天然气仅在放空口水 平面以上部分与空气混合，放空口以下无天然气聚集，因此可缩短阀室与放空立 管间的距离放空立管应设置在阀室围墙内，其高度应高出放空管周围25m范围内建（构）筑物高度2m以上。
站场放空的特点是持续时间短、放空初期瞬时放空速率很大，是平均值的5 倍左右，但是很快就降下来了，短时的大速率放空，遇到火源引发喷射火或者爆炸 的概率比较小采用平均放空速率 20X 104 m 3/h作为点火界限建议GB50183修订为，放空立管与站场内部和外部的间距计算后确定在某计算条件下，当放空速率为 20X 104 m 3/h时，可爆云团半径 3m,甲 烷浓度2.5%的半径为7因此，当站场平均放空速率0 20X 104 m 3 /h时， 建议设独立放空立管，设置独立放空区域，放空立管与站场内部、外部防火间距 计算后确定.放空立管与站内其它设施的防火间距，宜按高浓度气体扩散模型进行计算， 扩散区边界空气中的可燃气体浓度不应超过其爆炸下限的50% o站场放空立管距离要求主要是考虑噪声影响实际运行中几家管道运营公司均是直接放空，但放空立管距设备、厂房距离较远（30m左右）典型姓类泄放气流被稀释到可燃极限下限（质量含量约3%）的距离，出现在 沿尾管轴线距离排出管末端的约 120倍管直径处一般工业上恰当的做法是使 安全泄压阀排气的放空管，至少要比放空排出点高的所有结构物和设备有相距约 15m（50ft,水平距离）的间隔。
在大多数情况下，这样做将足以防止可燃气体达到 高结构物对于这些喷射泄放，无须担心在放空管的泄放高度以下位置存在可燃 蒸气云团或可燃条件.根据美国石油协会标准，可燃气体直接排入大气时，当排放口速度大于150m/s时，可燃气体与空气迅速混合并稀释至可燃气体爆炸下限是安全的.2.6.2 放空火炬站场放空一般做法：1）压气站均设置带固定点火装置的火炬；2）分输站、清管站等其余站场大多数设带点火装置的放空管；3）设点火装置的放空立管与站场间距按辐射热计算，放空立管与站场的间距多在80m以上，放空管高度多为25m4）设火炬的按照热辐射计算后确定内部、外部防火间距5）火炬直径应按气体排入大气的最大允许流速（等于 80m/s,但不能大于 0.3马赫数）加以确定火炬高度应根据50 m距离上（火炬围栏线上）允许的热 流表面密度通过计算确定3放空操作说明在需要将某段管道内的天然气放空时若简单地将前后截断阀关闭、打开放空阀放空是既不环保也不节能的， 在管道的设计、运行中应充分考虑减少放空量的 措施通常的做法是尽量降低管道内天然气压力，在下游有压气站时利用管道上的压缩机进行抽气，在下游无压气站时可让用户尽量用气， 在无法继续降低压力 的情况下再进行放空。
根据我国输气管道维抢修现状，在通过各种方法对管内天然气实施降压完成 后，一般要求在12h内从开始放空到放空结束输气站场，每个排放系统在同一事故中的最大排放量，按排放量最大装置排放量的100%与其余装置排放量的30%计算（体积流量）应根据下游用户最低用气压力要求确定管道开始放空初始压力，放空管管径一般取主管管径的1/2~1/3.旁通管管径应与放空管管径一致具体应根据工程情 况进行选用.表B.1阀室放空管径设置表序号主管公称直径（mm）旁通管公称直径（mm）放空管公称直径（mm）1300~400100、 150100、1502450~500150、 200150、20013550~600200、 250200、2504 :700~800250、 300250、3005900〜100035035061100〜1200400400表B.2站场放空管径设置表序号放空气量（m3/h （SC））放空管公称直径（mm）1工 187510021876~375015033751 〜562520045626〜750025057501~120003004放空立管安装要求在部分工程中曾出现阀室管道由于仅设置了垂直支撑、无管卡固定造成干线放空时产生较大振动的情况，故要求设计时对旁通管道应考虑管卡固定.4.1 放空立管a） 宜选用自立式放空立管.b） 自立式放空立管的计算应综合考虑地震载荷、风载荷、放空流速等, 并参照JB/T4710《钢制塔式容器》。
c） 放空立管的材质选择应考虑环境温度和节流后气体温降的影响d） 放空立管底部宜设置 DN50排液口.4.2 放空阀a） 放空阀应选用具有节流截止功能的阀门b） 公称直径》DN300的放空用阀宜采用旋塞阀，公称直径0 DN250的放空用阀宜采用节流截止放空阀c）阀门选型应考虑在启/闭全压差条件下稳定操作，操作扭矩小，耐。
