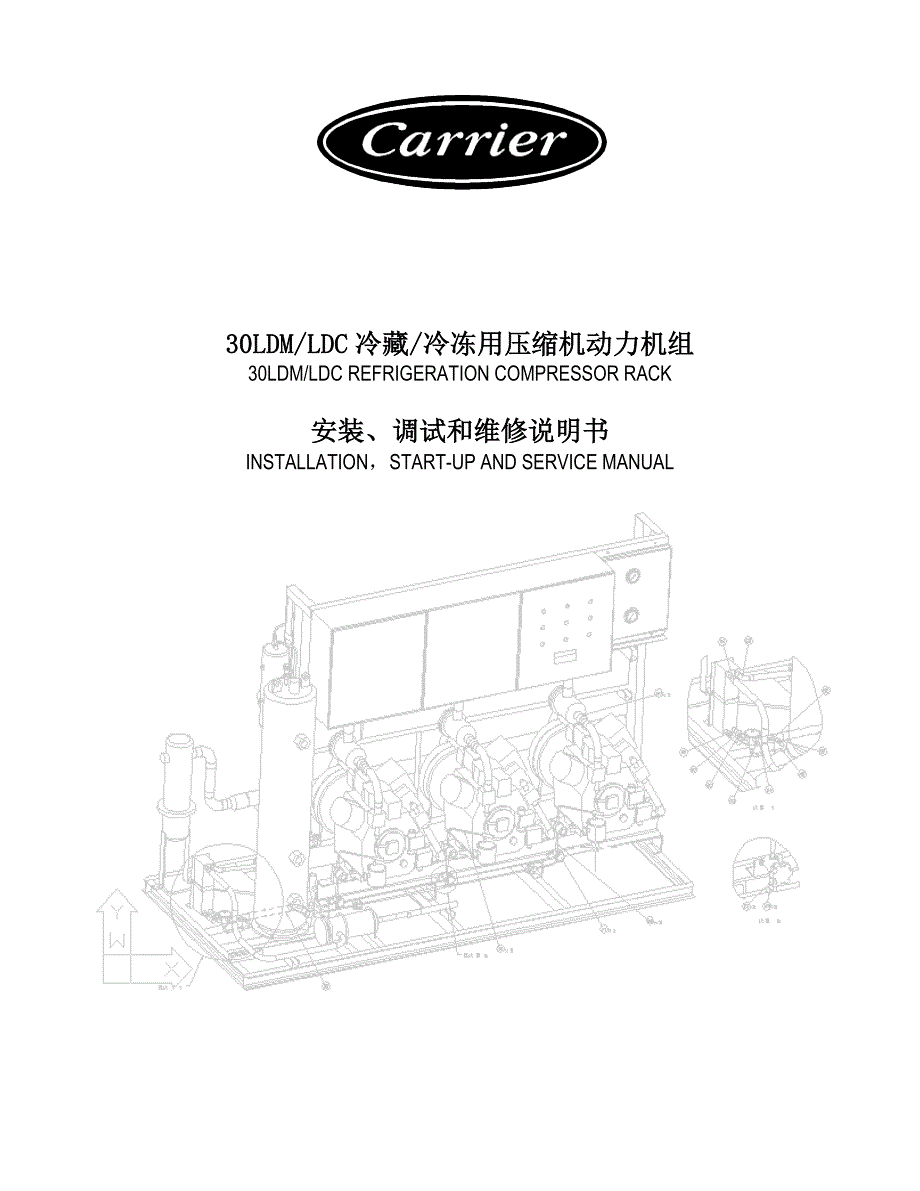

30LDM/LDC30LDM/LDC 冷藏冷藏/ /冷冻用压缩机动力机组冷冻用压缩机动力机组 30LDM/LDC REFRIGERATION COMPRESSOR RACK安装、调试和维修说明书安装、调试和维修说明书 INSTALLATION，START-UP AND SERVICE MANUAL2上海合众上海合众- -开利空调设备有限公司开利空调设备有限公司 SHANGHAI HEZHONG-CARRIER AIR-CONDITIONING EQUIPMENT CO., LTD. 内容内容1.1. 介绍介绍2.2. 使用说明使用说明3.3. 机组各主要部件名称以及外形尺寸机组各主要部件名称以及外形尺寸4.4. 机组的安装机组的安装5.5. 管路的连接管路的连接6.6. 开机程序开机程序 6.16.1 泄漏测试泄漏测试 6.26.2 抽真空抽真空 6.36.3 充注制冷剂及开机之前的准备工作充注制冷剂及开机之前的准备工作 6.46.4 充注制冷剂并开机充注制冷剂并开机 6.56.5 开机后的运行检查开机后的运行检查 6.66.6 控制参数设定控制参数设定7.7. 制冷原理制冷原理 7.17.1 30LDC30LDC 制冷原理图制冷原理图 7.27.2 30LDM30LDM 制冷原理图制冷原理图8.8. 电气原理图电气原理图附件附件 A.A. ELLIWELLELLIWELL 压缩机控制器介绍压缩机控制器介绍 A.1A.1 通用描述通用描述 A.2A.2 人机界面人机界面 A.3A.3 输入输出输入输出 A.4A.4 进入编程模式进入编程模式 A.5A.5 显示显示/ /修改参数修改参数 A.6A.6 密码保护密码保护 A.7A.7 配置参数说明配置参数说明 A.8A.8 用户界面用户界面 A.9A.9 用户信息用户信息 A.10A.10 报警信息报警信息 A.11A.11 编码列表编码列表31 1．介绍．介绍30LDM/LDC 冷藏/冷冻用压缩机动力机组适用于超市食品保鲜、冷库以及其它工 业低温要求。

机组采用立式并联设计，结构紧凑使用 Eliwell 压缩机控制器，智 能化控制系统简单可靠，可以灵活的设定机组正常运行工况点和经济运行工况点， 达到节能的目的使用 06CC 单机双级压缩机，有效降低压缩比，提高机组效率和 可靠性（30LDC 特有）2.2. 使用范围使用范围使用冷媒R-22 饱和蒸发温度-57℃ ～ -24℃ 吸气压力0.069MPa ～ 0.15 MPa 吸气温度<18.3℃ 饱和冷凝温度21℃ ～ 54℃ 排气压力0.93MPa ～ 2.13 MPa 排气温度121℃ 冷冻油温度<80℃ 环境温度0℃ ～ 40℃ 电源380v - 3PH - 50Hz 设置场所室内，设置倾斜度<1°4564 4．机组的安装．机组的安装1）机组为非防雨型，应置于雨、水淋不到处； 2）为防止机组结露、结霜后滴水，请对地面进行防水处理，或安装接水盘， 同时，为保持并提高性能，请在吸气管上安装绝热材料； 3）应做好机房通风系统，使其温度低于 40℃； 4）基础应采用重量为机组 3 倍的混凝土基础，机组的倾斜应在 1°以内； 5）机组采用整体减振设计，压缩机和机组管路均不设置单独的减振装置。

现场安装时，请在基础与机组间安装减振垫 减振垫安装位置请详见图 6 所示：注意：1. 虚线尺寸表示 30LDM 机组的减振垫安装尺寸，实线表示 30LDC 机组的减振垫安装尺寸;2. 30LDM 和 30LDC 机组相临两台压缩机减振垫之间的距离均为 700mm;图 6 减振垫安装位置示意图5 5．管路的连接．管路的连接1）接管的正确性 机组共有四个外接口，分别是进出冷凝器和进出蒸发器 的接口，请按图 2（第 4 页）和图 3（第 5 页）中的接管指示进行正确 管路连接； 2）请使用清洁的磷脱氧铜管，管内不得有灰尘及水份等； 3）接管焊接之前，应将各台压缩机的吸排气截止阀关闭，并将储液器的进 出口截止阀也关闭焊接时请提供干燥氮气保护，以免管内产生氧化皮， 同时，应注意就近部件的降温保护工作； 4）选择供液管和回气管时请考虑压力损失和回油：7为减小压力损失，请在管路的连接中尽量避免采用弯头，必要时应尽量 采用弯曲半径较大的弯头；为确保回油，在回气管径的选择时应保证使 冷媒气体流速在横向管路内达到 3.8m/s 以上，在垂直管路内达到 7.6m/s 以上，同时横向管路必须向下倾斜，且斜度需达到 1/200 以上。

5）所有低温回/吸气管必须安装绝热材料由于 30LDC 机组设计中应用了 过冷器，供液温度较低，所以为了防止凝水以及提高制冷效率，请在供 液管上也安装绝热材料； 6）对管路进行合理的支撑，尽量减小振动 7） 进入各展示柜的供液支管应由供液总管的底部引出，以确保足够的冷媒 液体进入膨胀阀6.6.开机程序开机程序注意：不得随意切断曲轴箱加热器电源，除非机组正在进行维修，或要停机相当长注意：不得随意切断曲轴箱加热器电源，除非机组正在进行维修，或要停机相当长 的时间开机之前，电加热器至少要通电的时间开机之前，电加热器至少要通电 24 小时开机程序包括三步：泄漏测试；抽真空；充注制冷剂并开机请严格遵循该三步骤 以免开机过程中出现任何故障6.16.1 泄漏测试泄漏测试 只有系统没有泄漏，才能保证后续的抽真空，充注制冷剂，开机及正常运行机房配电箱总开关应置于断开状态动力机组电源开关也应置于断开状态所有以下阀门应处于打开状态压缩机排气阀 压缩机吸气阀 储液器回液阀 储液器供液阀 所有现场安装的截止阀 所有油平衡系统的阀 所有内喷射冷却维修用阀合上动力机组电源开关合上机房配电箱总开关462 APPROX. TYP8如需要接上抽真空/充注管路，以便对系统充注制冷剂和干燥氮气，使用 3/8”或更大的抽真空/充注管路。

向系统加制冷剂至 50 psi (0.34MPa)然后加氮气至 120 psig (0.83MPa) 如果使用的测试压力大于 120 psig (0.83MPa)，将低压压力探头取下， 改用阀帽密封如管路上有截止阀，则关闭截止阀，无须取下探头主 要目的是保护压力传感器以免损坏用电子检漏仪仔细检查整个系统，仔细检查所有的管连接处检查 系统 压力表示值是否改变，压力下降说明系统有泄漏系统保压 12 小时如压力不变，说明系统无泄漏如发现泄漏，利用系统提供的 截止阀，将系统相关部分的气体放掉，对泄漏处进行修复6.26.2 抽真空抽真空系统经检验证明无泄漏后，对系统彻底地抽真空，要有足够的时间抽真空将系统 保持真空以便加制冷剂抽真空方法抽真空方法用真空泵对机组抽真空建议利用所有可用端口进行抽真空以提高效率确保所有阀门处于打开状态将真空抽至 500 微米 (系统必须保持 500 微米的真空)现在系统可以进行制冷剂充注注意：抽真空并不能对系统进行清洁，因此只有在 系统连接时采取措施，保证系统的清洁度6.36.3 充注制冷剂及开机之前的准备工作充注制冷剂及开机之前的准备工作机组使用 R-22 制冷剂，请确保使用正确的制冷剂。

充注前和充注过程中需注意的问题：所有充注管路必须清洁，确保没有空气和水分充注制冷剂前系统必须经过泄漏测试并抽真空转移和充注制冷剂时记住带上防护面具9确保没有液体制冷剂进入压缩机液体是不可压缩的，并会损坏压缩机所有的温度控制设定在预期的运行温度值高低压表应连接至总管路上开机前确保充注正确的油(06CC 压缩机使用 3GS 油，06E 压缩机使用 46 号压缩机油)，并保证油位正确 （视镜的 1/8 至 3/8）6.46.4 充注制冷剂并开机充注制冷剂并开机关闭压缩机吸、排气阀以及所有机组维修阀，避免液体制冷剂进入压缩 机，发生液击关闭供液管的现场维修阀，在干燥过滤器前的 3/8″充注阀处连接一制 冷剂罐，打开储液器出液阀向储液器内充入足够的制冷剂 (一般需一罐)关闭储液器出液阀，更换一罐制冷剂（如果需要）连接到干燥过滤器前 的 3/8″充注阀处，打开供液管的现场维修阀慢慢打开制冷剂罐的阀门，向系统充注制冷剂利用真空几乎可把所有 的制冷剂充入系统再次确认压缩机油位是否正确，如有必要请抽出或补足冷冻油打开机组所有油平衡系统维修阀、内喷射冷却阀、二次压缩节能管阀 （30LDC 独有）。

选择一台压缩机，打开其排气阀和 1/2 至 1 转吸气阀对于水冷却式的冷凝器，打开供水阀，让冷却水进入冷凝器；对于风冷 却式的冷凝器，打开冷却风扇打开展示柜（蒸发器）的进液阀和风扇确认电源是否符合压缩机要求启动该台压缩机打开储液器出液阀注意观察该压缩机在运行时有无异常情况，如有异常的声音立即关停该 压缩机，进行检查通常其原因有： 1）冷冻油不足或过多102）机组安装或管路连接的不合理导致过度的振动 3）压缩机液击在该压缩机正常运行 10 至 15 分钟后，完全打开其吸气阀监视压缩机内的油位，使油位恒定在满视镜的 1/8 到 3/8 处每次启动一台压缩机，方法同上观察供液管视镜，继续向系统充注足够的制冷剂如果供液管内有白色 气泡说明制冷剂量不足，当供液管内只有液体流动，则停止充注检查储油器液位如油位低于下视镜的下部，请将油加到可看到油位或 油位高于视镜6.56.5 开机后的运行检查开机后的运行检查系统无故障运行至少 2 小时后，检查以下项目后方可继续自动控制运行检查展示柜(蒸发器)所有风扇，是否运行正常，旋转方向是否正确检查所有热力膨胀阀的过热度设置是否正确检查压缩机运行参数：压头，吸气压力，电压，电流。

如果参数不在预计范 围内，查找原因并排除故障检查压缩机油位，应位于满视镜刻度的 1/8 到 3/8 处6.66.6 控制参数设定控制参数设定以下设置值是平均值，可根据具体不同的项目进行调整设定时使用正确的量具1. 压力控制设定 (psig)对三个压缩机的低温机组：R22: 复位10 Psig （0.07MPa）断开 0 Psig对三个压缩机的中温机组：R22: 复位36 Psig （0.25MPa）断开26 Psig （0.18MPa）112. 冷凝器风扇压力循环设定点对电子除霜系统：一个风扇 R22复位120 Psig （0.83MPa） 断开100 Psig （0.69MPa）两个风扇 R22复位130 Psig（0.90MPa） 断开110 Psig（0.76MPa）三个风扇 R22复位140 Psig（0.96MPa） 断开120 Psig（0.83MPa）四个风扇 R22 复位150 Psig（1.03MPa） 断开130 Psig（0.90MPa）高压断开 390 PSIG（2.69MPa）3. 设定压力偏差范围 压力偏差范围是压缩机将维持的吸气压力范围该范围可设定 1-10psia（0.007- 0.07MPa），建议开始时设定该值为 4psia （0.03MPa）。

12制冷原理制冷原理7.17.1 30LDC30LDC 制冷原理图（见附图）制冷原理图（见附图）7.27.2 30LDM30LDM 制冷原理图（见附图）制冷原理图（见附图）8.8.电气原理图电气原理图 ( (共共 8 8 页页) )1314=A1. Elliwell 压缩机控制器A1.1 通用描述通用描述30LDM、30LDC 系列冷冻动机组是由 EWCM 840 控制器控制EWCM 控制器是 用于控制并行压缩机动力机组机组的控制输入量为 4 ~20 mA 压力变送器信号或者温度探头信号机组提供四个 继电器输入，每个输出都提供相应的连锁报警输入EWCM 控制器提供高低压报警功能和压力变送器报警功能可以设定两个可调节的控制点用以设定“正常”运行和“经济”运行状态可以选 择使用 Bar、C 或者 F 。
