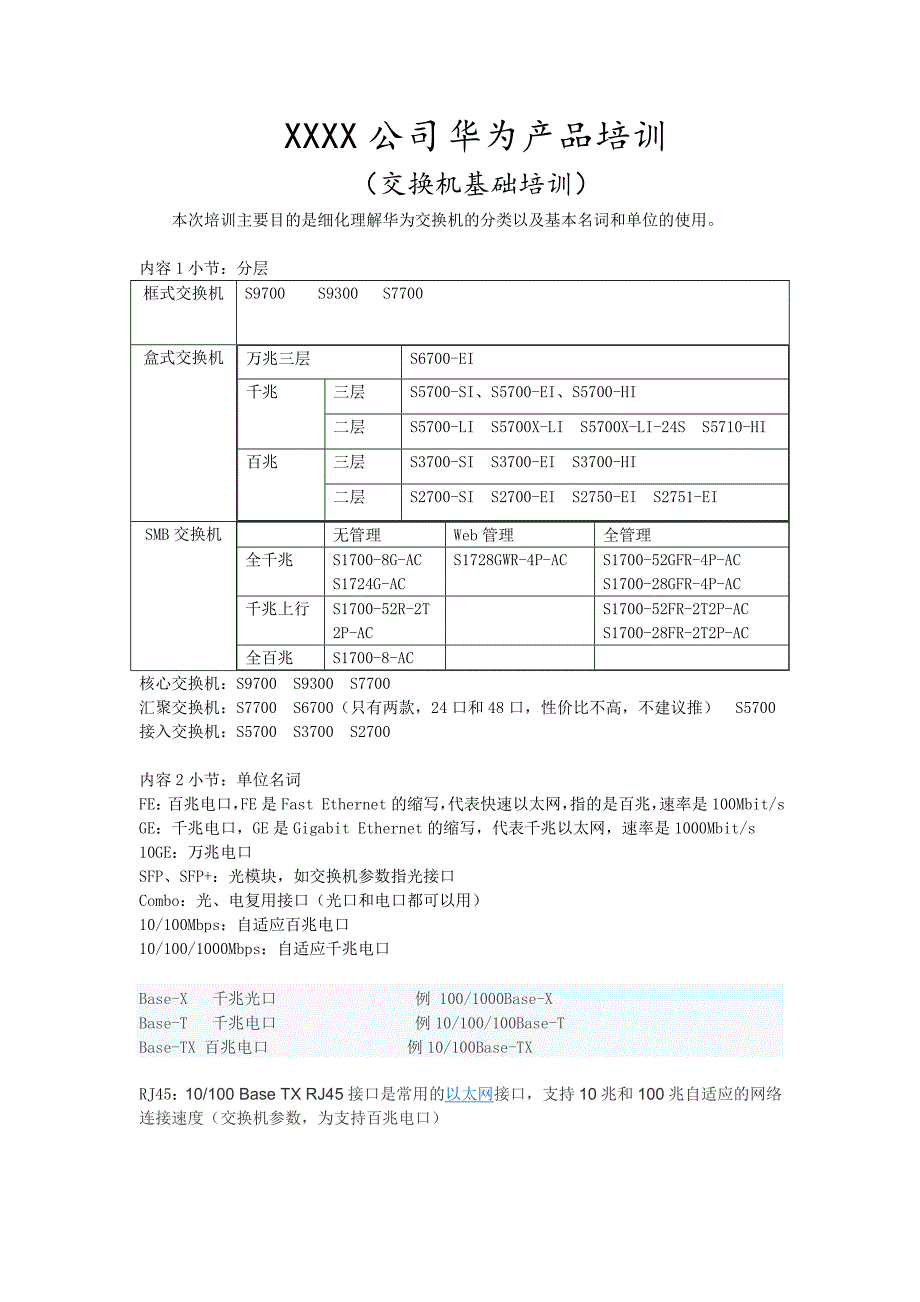

XXXX 公司华为产品培训（交换机基础培训）本次培训主要目的是细化理解华为交换机的分类以及基本名词和单位的使用内容 1 小节：分层框式交换机S9700 S9300 S7700盒式交换机万兆三层S6700-EI三层S5700-SI、S5700-EI、S5700-HI千兆二层S5700-LI S5700X-LI S5700X-LI-24S S5710-HI三层S3700-SI S3700-EI S3700-HI百兆二层S2700-SI S2700-EI S2750-EI S2751-EISMB 交换机无管理Web 管理全管理全千兆S1700-8G-AC S1724G-ACS1728GWR-4P-ACS1700-52GFR-4P-AC S1700-28GFR-4P-AC 千兆上行S1700-52R- 2T2P-ACS1700-52FR-2T2P-AC S1700-28FR-2T2P-AC 全百兆S1700-8-AC 核心交换机：S9700 S9300 S7700 汇聚交换机：S7700 S6700（只有两款，24 口和 48 口，性价比不高，不建议推） S5700 接入交换机：S5700 S3700 S2700内容 2 小节：单位名词 FE：百兆电口，FE 是 Fast Ethernet 的缩写，代表快速以太网，指的是百兆，速率是100Mbit/s GE：千兆电口，GE 是 Gigabit Ethernet 的缩写，代表千兆以太网，速率是 1000Mbit/s 10GE：万兆电口 SFP、SFP+：光模块，如交换机参数指光接口 Combo：光、电复用接口（光口和电口都可以用） 10/100Mbps：自适应百兆电口 10/100/1000Mbps：自适应千兆电口Base-X 千兆光口 例 100/1000Base-X Base-T 千兆电口 例 10/100/100Base-T Base-TX 百兆电口 例 10/100Base-TXRJ45：10/100 Base TX RJ45 接口是常用的以太网接口，支持 10 兆和 100 兆自适应的网 络连接速度（交换机参数，为支持百兆电口）---硬件版本参数---HI--高级版本，支持 MPLS、硬件 BFD 等特性EI--增强版本，支持丰富的三层特性，OSPF、ISIS、BGP、RIP 等，包括 IPv6SI—标准版本，支持 RIP、RIPng、静态路由等基本三层特性，同时规格较 EI 版本弱LI--弱特性版本，二层交换机，仅支持二层转发，三层 vlanif 仅用来做 telnet 管理接口 PWR--支持 PoE 功能，即给下挂设备进行供电（远程以太网） 。
上行端口参数--- Z--没有上行接口；（新产品不允许此位） G--上行光口，且是 GBIC 接口； P--上行光口，且是 SFP 接口； T--上行电口，为 RJ45 接口； TP--上行光电 Combo，上行接口为多种接口类型复合 V--上行 VDSL 接口； W--上行可配置 WAN 接口； C--上行接口可选配； M--上行接口为多模光口； S--上行接口为单模光口；AC—交流供电 DC—直流供电内容 3 小节：举例 1、以下分别是百兆还是千兆交换机，是几层交换机？ S5700-10P-LI-ACS2700-26TP-SI-ACS3700-28TP-SI-AC参考答案：千兆二层百兆二层百兆三层2、请用自己的理解描述一下 S3700-28TP-SI-AC 主机(24 百兆 RJ45,2 千兆 Combo,2 千兆 SFP,交流供电)参考答案：S3700 百兆三层，标准版交换机，共 28 个接口，上行光电复用，其中 24 个百 兆电口，2 个千兆光电复用口，2 个千兆光口，采用交流供电3、对以下参数进行理解“16 个 10/100Base-TX 以太网端口，2 个 10/100/1000Base-T 以太网端口，2 个复用的千兆 Combo SFP；交流供电，支持 PoE+”参考答案：16 个百兆电口，2 个千兆电口，2 个千兆光电复用口，采用交流供电，支持给 下挂设备供电。
