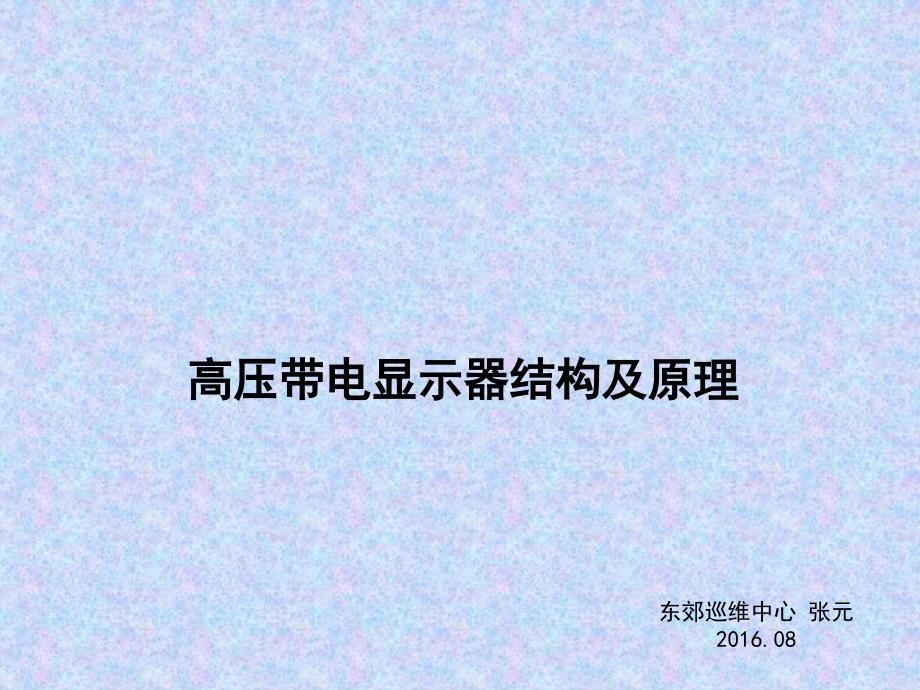

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,*,*,高压带电显示器结构及原理,东郊巡维中心 张元,2016.08,目 录,一,基本概况及用途,二,设备型号及含义,三,工作原理,四,设备特点,基本,概况及用途,带电显示器是一种直接安装在室内电气设备上，直观显示出电气设备是否带有运行电压的提示性安全装置当设备带有运行电压时，该显示器显示窗发出闪光，警示人们高压设备带电，无电时则无指示装置通过抽压电容芯棒,，,从高压带电回路中抽取一定的电压作为显示和闭锁的电源,，,用于反映装置设置处的带电状态,，,并能强制闭锁开关网门,该系列装置一般安装在进线母线、断路器、主变、开关柜、,GIS,组合电器及其它需要显示的是否带电的地方，防止电气误,操作基本概况,设备用途,设备,型号及含义,显示装置的型号及其含义为：,常见显示器类型,：,设备,型号及含义,显示装置,结构图,：,KYN28C-12,铠装移开式金属封闭开关设备基本结构,工作原理,KYN28C-12,铠装移开式金属封闭开关设备带电显示装置,带电显示器由传感器和显示器两部分组成。
传感器安装在电缆室或母线室，与母排相连其作用是将带电体的高电压分压，取出其中一部分低电压提供给装在仪表门上的显示器显示器显示高压回路带电状况的作用，分为提示型和强制闭锁型两种提示型的作用相当于一个一直在工作的高压验电器带电时，氖泡就起辉发亮强制闭锁型的可通过闭锁接点和电磁锁实现对开关设备后门的强制闭锁，如防止误入带电间隔，防止带电合接地刀闸等，这样可以满开关设备,“,五防,”,联锁要求工作原理,工作原理,该装置是利用高压电场与传感器之间的,电场耦合,原理，在安全距离外进行感应式（非接触式）测量，其工作原理框如,下,图所示：,工作原理,高压带电显示,装置的,传感器共四支、分别对准,“A,、,B,、,C,、,D”,三相带电体和接地，与高压带电体无直接接触，并保持一定的安全距离，它接受高压带电体电场信号，并传送给显示器进行比较判断,工作原理,高压带电显示,装置,T,型接线图和,Q,型接线图,分别如下：,T,型接线图,Q,型接线图,工作原理,当被测设备或网络带电时，,“A,、,B,、,C”,三相指示灯亮,，“操作”指示灯熄灭，,且输出强制闭锁信号,当被测设备或网络不带电时，“,A,、,B,、,C”,三相指示灯都熄灭，“操作”指示灯亮，同时解除闭锁信号，可以进行设备操作。
装置采用分相控制，任何一相带电时即闪光报警，并输出强制闭锁信号当显示器失去控制电源时，显示器输出强制闭锁信号，保持闭锁状态显示器上设有“自检”功能，即可自动检测传感器和显示器的各种功能模块，在装置发生任何故障时，“闭锁电源”指示灯长亮，“操作”指示灯不会亮，始终输出强制闭锁信号，保持闭锁状态设备特点,可,靠,性,感应式,(,非接触式,),传感器,路安全距离之外检测线路是否带电，且具有明显的方向性,灵敏度高,安全可靠经,济,性,传感器不与带电体直接接触,安装与检修时无需做局放试验，简单方便，维护费用低，使用寿命长功,能,全,具有闪光灯显示,自检及启动强制闭锁回路等功能,真正起到全方位强制闭锁的作用适,应,性,形式多样,可广泛用于户内、户外、,GIS,组合电器及开关柜,等各种场所谢谢！,。
