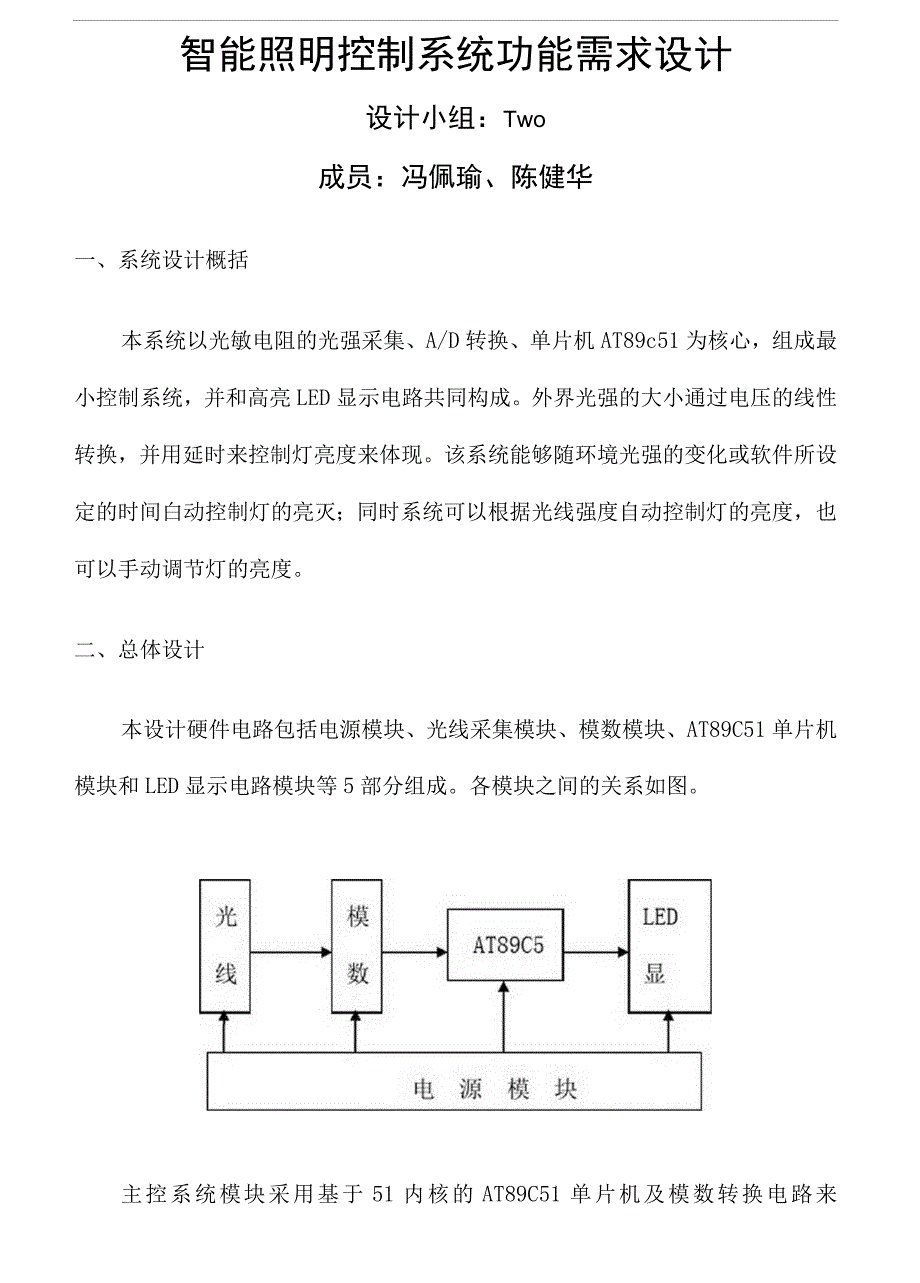

智能照明控制系统功能需求设计设计小组：Two成员：冯佩瑜、陈健华一、系统设计概括本系统以光敏电阻的光强采集、A/D转换、单片机AT89c51为核心，组成最小控制系统，并和高亮LED显示电路共同构成外界光强的大小通过电压的线性转换，并用延时来控制灯亮度来体现该系统能够随环境光强的变化或软件所设定的时间白动控制灯的亮灭；同时系统可以根据光线强度自动控制灯的亮度，也可以手动调节灯的亮度二、总体设计本设计硬件电路包括电源模块、光线采集模块、模数模块、AT89C51单片机模块和LED显示电路模块等5部分组成各模块之间的关系如图主控系统模块采用基于51内核的AT89C51单片机及模数转换电路来完成信号采集、控制和通信功能，在本设计中AT89C51单片机模块担当了控制核心，首先通过光线采集电路对外部的光强参数进行数据采集，输出的电压值经过8位A/D转换器，将光敏电阻感应光强产生的模拟信号转换为数字信号采样，送至单片机AT89c51进行处理，再通过算法将其与内部参考数据进行分析与比对，实现当外界环境光强变化时LED灯能够随之变化的功能三、各单元模块功能介绍及电路设计L光线采集模块光线采集模块通过ADC0804将光敏电阻感应光强产生的模拟信号转换为数字信号采样至单片机，实现对外界环境光强数据的采集。
电路连接如2 .模数转换模块模数转换电路主要由ADC0804构成当温度值转换为电压后，还需要将电压值进行A/D转换，转换后的8位二进制才能送到单片机进行处理其外围设计电路为:C1150pF10k10kU1wnCLK IN19INTRAGNDDGNDVREF.2CLKRVCC DB0(LS8)DB1DB2DB3B4B5B6S8) DD D/IS2018171615141312U3 .AT89C51单片机ADC0804单片机主要通过程序来控制灯的亮灭或灯的亮度AT89C51单片机电路图如下：4 .LED显示模块△RP1► XTAL1XTAL229303112 3 4 5 6一7 81P2.0/A8P2.1/A9P2.2/A10P2.aAA11P2.4/A12P2.5/A13P2.AA14P2.7/A1510K.PL2345&7P3.0/RXDP3.1HXD P3.2>1FJT O 一 P3.31NTTP3.4/TOP3.5ZT1P3.6.VTO P3.77RDPO.Q'ADOPO.1/AD1P0.2.AD2P03AD3RO.WAD4PO.5/AD5P0.6/AD6P0.7/AD7LED显示模块主要由高亮LED灯构成。
主要是由单片机的外部中断来控制LED灯的亮度单片机每接收到一个同步信号后，就启动一个延时程序而延时的长短由按键或是外界光强来改变当延时结束后，单片机会产生一个触发信号，使灯发光电路连接如下：接单J斗皙白勺，1_5口LED-RED5 .电源模块电源模块主要是由学习板连接电脑所获得的电压，再分别连到所需电路中去四、软件设计根据智能照明系统的思想和原理，本次设计制作的电路比较简单根据光敏电阻、A/D芯片和学习板上的51单片的工作原理来编写程序以达到所要求实现的照明系统和智能系统设计流程图如下所示：①基本要求：系统能够随时间和环境的光线强度白动控制灯的亮灭先定时5s使灯不受外界环境变化的影响，5s结束后，灯随外界光强度变化，25s后，灯一直亮）祥1.1如44宗时器TO申谙中断NT电3)中断程(a.)主程序②发挥部分：1•灯的亮度由外界光线的变化调节;A/D模数由电压值判断③发挥部分：2•灯的亮度由学习板上的按键手动调节；(a)手动调节的主程序(b)数码管显示芯片。
