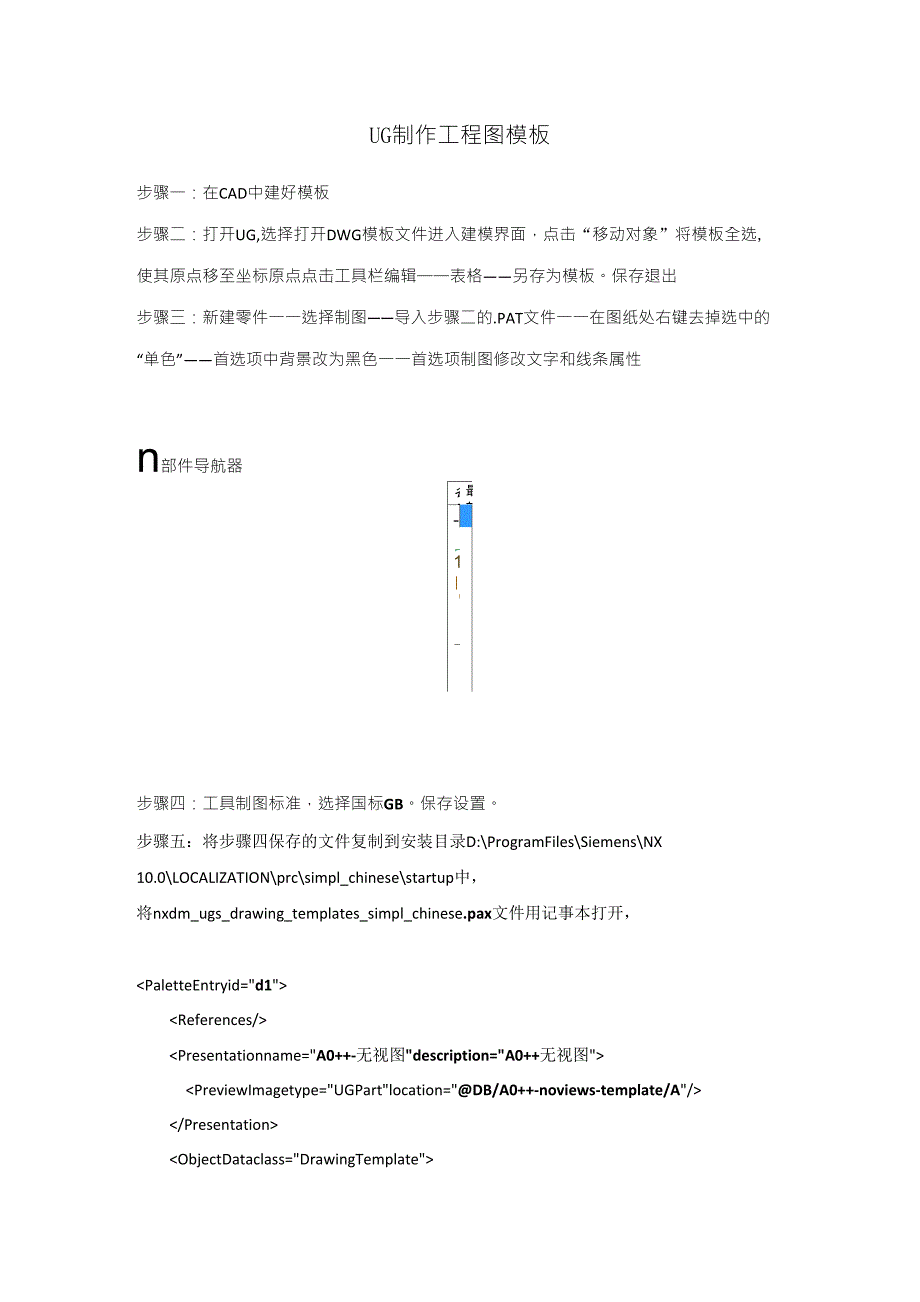

UG制作工程图模板步骤一：在CAD中建好模板步骤二：打开UG,选择打开DWG模板文件进入建模界面，点击“移动对象”将模板全选,使其原点移至坐标原点点击工具栏编辑——表格——另存为模板保存退出步骤三：新建零件一一选择制图一一导入步骤二的.PAT文件一一在图纸处右键去掉选中的“单色”――首选项中背景改为黑色一一首选项制图修改文字和线条属性n部件导航器名称4最新-1声口圏纸页汨作…1L.弋当过时|十卜吕组型历史记录L国适基准塑标至(0)步骤四：工具制图标准，选择国标GB保存设置步骤五：将步骤四保存的文件复制到安装目录D:\ProgramFiles\Siemens\NX10.0\LOCALIZATION\prc\simpl_chinese\startup中，将nxdm_ugs_drawing_templates_simpl_chinese.pax文件用记事本打开，none@DB/A0++-noviews-template/AMetricYesItemspecification将标红的地方改为模板序号(References/〉根据个人喜好命名(Presentationname="A4dtgd">步骤四中保存的文件名noneA4_format.prtMetricYesltemspecification。
