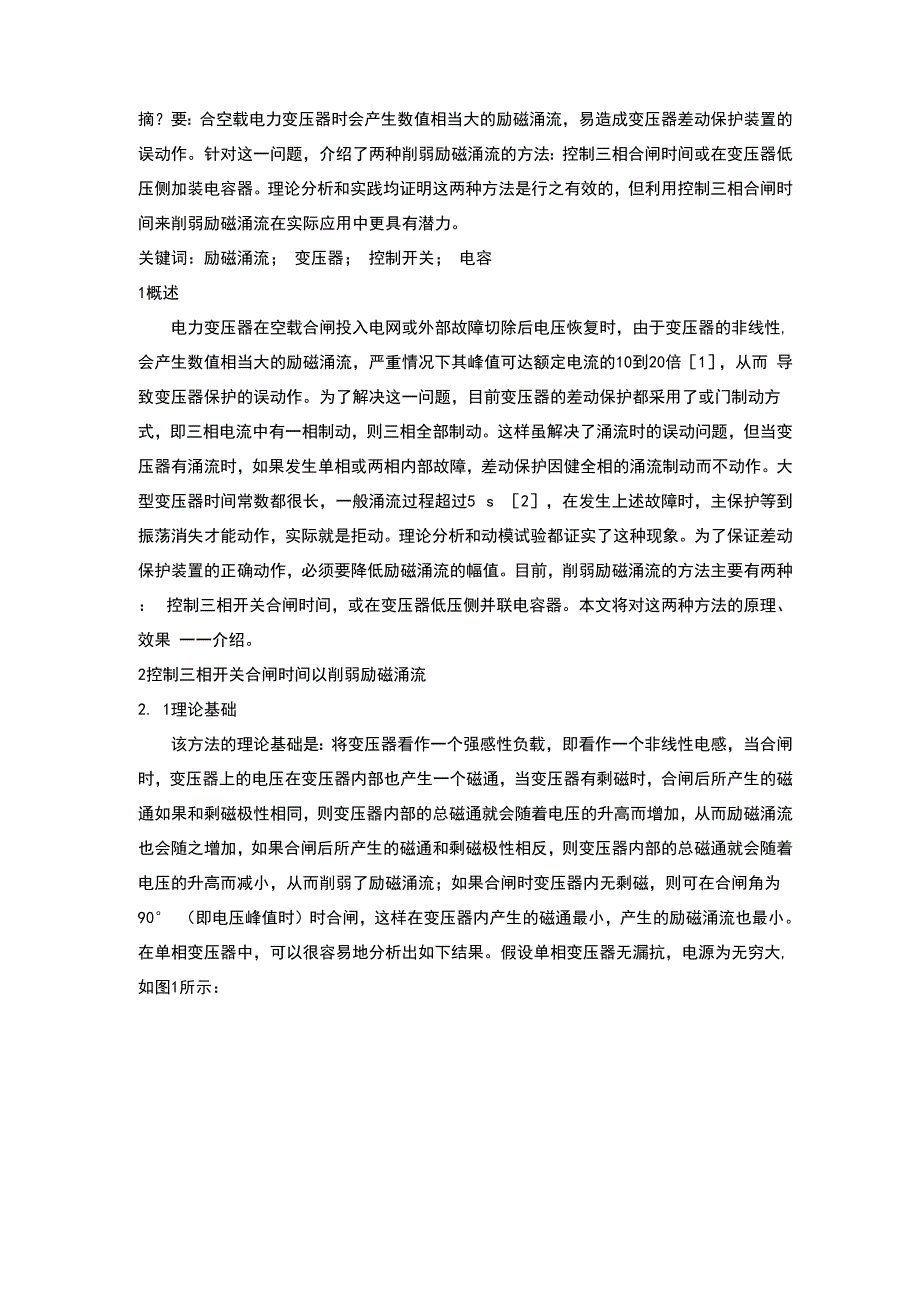

摘？要：合空载电力变压器时会产生数值相当大的励磁涌流，易造成变压器差动保护装置的 误动作针对这一问题，介绍了两种削弱励磁涌流的方法：控制三相合闸时间或在变压器低 压侧加装电容器理论分析和实践均证明这两种方法是行之有效的，但利用控制三相合闸时 间来削弱励磁涌流在实际应用中更具有潜力关键词：励磁涌流； 变压器； 控制开关； 电容1概述电力变压器在空载合闸投入电网或外部故障切除后电压恢复时，由于变压器的非线性, 会产生数值相当大的励磁涌流，严重情况下其峰值可达额定电流的10到20倍［1］，从而 导致变压器保护的误动作为了解决这一问题，目前变压器的差动保护都采用了或门制动方 式，即三相电流中有一相制动，则三相全部制动这样虽解决了涌流时的误动问题，但当变 压器有涌流时，如果发生单相或两相内部故障，差动保护因健全相的涌流制动而不动作大 型变压器时间常数都很长，一般涌流过程超过5 s ［2］，在发生上述故障时，主保护等到 振荡消失才能动作，实际就是拒动理论分析和动模试验都证实了这种现象为了保证差动 保护装置的正确动作，必须要降低励磁涌流的幅值目前，削弱励磁涌流的方法主要有两种： 控制三相开关合闸时间，或在变压器低压侧并联电容器。
本文将对这两种方法的原理、效果 一一介绍2控制三相开关合闸时间以削弱励磁涌流2. 1理论基础该方法的理论基础是：将变压器看作一个强感性负载，即看作一个非线性电感，当合闸 时，变压器上的电压在变压器内部也产生一个磁通，当变压器有剩磁时，合闸后所产生的磁 通如果和剩磁极性相同，则变压器内部的总磁通就会随着电压的升高而增加，从而励磁涌流 也会随之增加，如果合闸后所产生的磁通和剩磁极性相反，则变压器内部的总磁通就会随着 电压的升高而减小，从而削弱了励磁涌流；如果合闸时变压器内无剩磁，则可在合闸角为 90° （即电压峰值时）时合闸，这样在变压器内产生的磁通最小，产生的励磁涌流也最小 在单相变压器中，可以很容易地分析出如下结果假设单相变压器无漏抗，电源为无穷大, 如图1所示：图1单相变压器空合廓电路图卜牛.1 A. dlA^nkiil uf I'nkm>kui Mii|Jr'|iht$e IrflttjJiMiiwT此时有此处把变压器的基本磁化曲线作折线处理，如图2所示:昭2变压踏磁化曲域Hg,2 ^ugmisnUntk muve nf trensfomirr度中4鸾时尊=Q,甲、叽时的电擂为L那 么当当压器合总时,曹以推导出如下公式7 = y [ W.浦i（ w（ + * - ；）一 0iu（fl」*）一（1）其中：a为接入相位角（合闸角）；Wr为变压器剩磁。
从式（1）中可以看出，当a=0°时，产生最大的涌流峰值，当a=90°时，励磁涌 流的峰值最小因此，通过控制合闸时间来削弱励磁涌流的幅值是一种行之有效的方法2. 2在三相变压器中的应用在三相变压器中，尽管三相之间有电磁耦合以及剩磁的影响，但根据三相绕组内的磁通 变化规律，通过控制三相开关的合闸时间（即合闸角度），亦可以大幅度降低变压器内的感 应磁通，从而削弱励磁涌流的幅值根据上述思想，以及变压器三相绕组内剩磁的形式，提 出了两种合闸策略2. 2. 1快速合闸策略即一相先在合闸角度为90时合闸，另外两相在1/4工频周期后合闸这是因为，设三相绕组中均无剩磁，A相先在最优时间，即是在合闸角度为90时合闸，此时在A相绕组 中产生的磁通最小，在B、C相中产生幅值为磁通最大值的一半、相位超前A相180°的感 应磁通，如图3所示，在此时，B、C两相合闸的最佳时间就是在1/4工频周期后合闸，这 样就保证B、C两相绕组中的磁通在正常范围之内，从而消除或削弱了励磁涌流圄3利囊为零・4相先含铜后三招磁通变化地,该方法适用于三相绕组中剩磁为零，以及三相独立控制合闸的情况经过仿真计算，实 施该策略后，在合闸时间分散度为0.5 ms的情况下，励磁涌流的幅值与三相随机合闸相比, 减少了 94. 4%[4]。
2.2.2延迟合闸策略单相先合闸，另外两相在2〜3工频周期后合闸该方法的理论依据是铁芯磁通平衡效 应：设A相先合闸，之后在B、C相产生感应磁通，如果两相内的剩磁不同，则内部的感应 磁通也不相同，如图4所示设ec>eb，则当ec到达饱和点后，eb还停在未饱和区，此时由于变压器的非线性, LCVLB，因此B、C相绕组上电压也不相同，UC>UB，则在绕组内部，B相绕组内磁通的变 化速度要比C相绕组内快，最后，B、C两相内部磁通趋于平衡，同时也消除了剩磁效应11归R]图H.C楫磁通变化根询L'if； .4 tkic drruiicTbk' flux cur^ c： of C phnse该方法适用于已知单相绕组中的剩磁，三相独立合闸的情况经过仿真计算，实施该策 略后，在合闸时间分散度为1.0 ms的情况下，励磁涌流的幅值减少幅度为85%〜93% ［4］ 3在变压器低压侧并联电容器励磁涌流是由于变压器内磁通饱和而引起的，如果采取措施限制绕组内磁通达到饱和 点，也就达到削弱或消除励磁涌流的目的在变压器低压侧并联电容器就是基于这种思想提 出的，如果在变压器低压侧并联电容值适当大小的电容器，在变压器低压侧产生的磁通就和 高压侧磁通极性相反，这样就排除了绕组内磁通饱和的可能性［5］。
该方法的优点是不论控制三相合闸角为多少，均能有效的削弱励磁涌流缺点在于对电 容器电容值的选取，电容值过大或过小均不能满足要求电容值过大，会使变压器与电容器 组合成的系统谐振频率降低，从而使变压器难以被激磁；电容值过小，会无法满足削弱励磁 涌流的需要荷兰的PGEM公司在1992年在一台66MVA, 150/11 kV的变压器上做过试验， 不同的电容器值下，励磁涌流的峰值如表1所示】6］表】不同电容通下励磷涌流峰值&二次侧龟压 luUr 11 Makjiiunt 斗讯岬 日 血 hin岫 叩ejiih unri Uw电枷*变压器二杖胸庖6752.02心2.1617.S5502.0850从表1可以看出，电容器值不同，励磁涌流的峰值变化很大，故在采取此方法前，必须 知道变压器的励磁特性，以便对变压器空合闸时的暂态现象进行模拟，以选取合适的电容值 4结论本文讨论了两种削弱励磁涌流的方法，两种方法各有优缺点但是在变压器低压侧并联 合适的电容器需要对变压器的励磁特性进行精确模拟，而在实际工程中，要得到一个真实的 变压器励磁特性是比较困难的，因此，随着控制开关合闸时间的技术不断发展，第一种方法 更有潜力。
励磁涌流的抑制措施根据励磁涌流的产生原因，可以从以下方面来抑制变压器空载 闭合时的励磁涌流1、闭合绕组中串入闭合电阻这是目前广泛采用的抑制励磁涌流的方 法闭合时串入闭合电阻，当达到稳定时运行时再切除该电阻2、闭合绕组中串入闭合电 缆从理论上讲，用电感代替电阻的分压效果更好，但闭合绕组中串入电感后，容易引起高 次谐波的振荡，产生过电压导致电感绝缘损坏另外，串入电感后会使励磁涌流的时间常数 增加，这对抑制励磁涌流是不利的因此此项措施需要做进一步的研究3、带负载闭合 其原理是利用变压器二次的反电势来抵消一次电源电压，从而减小变压器空载闭合的励磁涌 流4、选相角闭合选择电源电压波形为最大值的瞬间组合，可避免最苛刻的闭合工况5、 用降低剩磁的方法抑制励磁涌流涌流不是变压器考核指标，它影响运行性能合闸激磁涌流与铁心参数，如硅钢片特 性中剩磁与饱和点、额定磁通密度，与绕组几何形状、匝数，与合闸时电压瞬时值等参数有 关。
