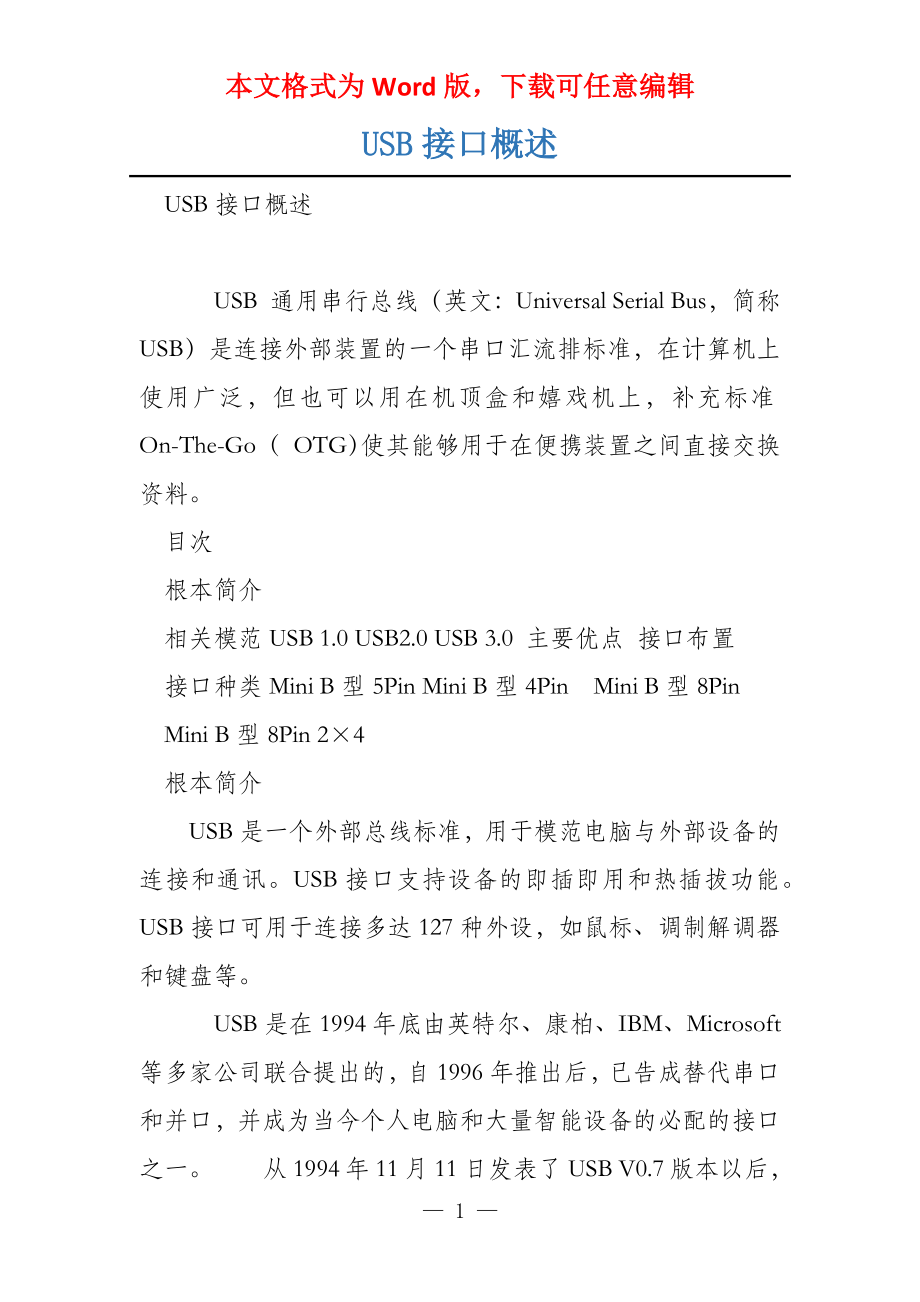

本文格式为Word版，下载可任意编辑USB接口概述 USB接口概述 USB 通用串行总线（英文：Universal Serial Bus，简称USB）是连接外部装置的一个串口汇流排标准，在计算机上使用广泛，但也可以用在机顶盒和嬉戏机上，补充标准On-The-Go（ OTG）使其能够用于在便携装置之间直接交换资料 目次 根本简介 相关模范USB 1.0 USB2.0 USB 3.0 主要优点 接口布置 接口种类Mini B型5Pin Mini B型4Pin Mini B型8Pin Mini B型8Pin 2×4 根本简介 USB是一个外部总线标准，用于模范电脑与外部设备的连接和通讯USB接口支持设备的即插即用和热插拔功能USB接口可用于连接多达127种外设，如鼠标、调制解调器和键盘等 USB是在1994年底由英特尔、康柏、IBM、Microsoft等多家公司联合提出的，自1996年推出后，已告成替代串口和并口，并成为当今个人电脑和大量智能设备的必配的接口之一 从1994年11月11日发表了USB V0.7版本以后，USB版本体验了多年的进展，到现在已经进展为3.0版本。
[1] 相关模范 USB 1.0 USB 1.0是在1996年展现的，速度只有1.5Mb/s；1998年升级为USB 1.1，速度也大大提升到12Mb/s，在片面旧设备上还能看到这种标准的接口USB1.1是较为普遍的USB模范，其高速方式的传输速率为12Mbps，低速方式的传输速率为1.5Mbps（b是Bit的意思），1MB/s（兆字节/秒）=8MBbPS（兆位/秒），12Mbps=1.5MB/s大片面MP3为此类接口类型[2] USB2.0 USB2.0模范是由USB1.1模范蜕变而来的它的传输速率达成了480Mbps，折算为MB为60MB/s，足以得志大多数外设的速率要求USB 2.0中的“巩固主机操纵器接口”（EHCI）定义了一个与USB 1.1相兼容的架构它可以用USB 2.0的驱动程序驱动USB 1.1设备也就是说，全体支持USB 1.1的设备都可以直接在USB 2.0的接口上使用而不必惦记兼容性问题，而且像USB 线、插头等等附件也都可以直接使用 使用USB为打印机应用带来的变化那么是速度的大幅度提升，USB接口供给了12Mbps的连接速度，相比并口速度提高达成10倍以上，在这个速度之下打印文件传输时间大大缩减。
USB 2.0标准进一步将接口速度提高到480Mbps，是普遍USB速度的20倍，更大幅度降低了打印文件的传输时间 USB 3.0 由Intel、微软、惠普、德州仪器、NEC、ST-NXP等业界巨头组成的USB 3.0 Promoter Group宣布，该组织负责制定的新一代USB 3.0标准已经正式完成并公开发布新模范供给了十倍于USB 2.0的传输速度和更高的节能效率，可广泛用于PC外围设备和消费电子产品 USB 3.0在实际设备应用中将被称为“USB SuperSpeed”，顺应此前的USB 1.1 FullSpeed和USB 2.0 HighSpeed预计支持新模范的商用操纵器将在2022年下半年面世，消费级产品那么有望在2022年上市[1] 主要优点 USB设备之所以会被大量应用，主要具有以下优点： 1、可以热插拔这就让用户在使用外接设备时，不需要重复“关机将并口或串口电缆接上再开机”这样的动作，而是直接在电脑工作时，就可以将USB电缆插上使用 2、携带便当USB设备大多以“小、轻、薄”见长，对用户来说，同样20G的硬盘，USB硬盘比IDE硬盘要轻一半的重量，在想要随身携带大量数据时，当然USB硬盘会是首要之选了。
3、标准统一大家常见的是IDE接口的硬盘，串口的鼠标键盘，并口的打印机扫描仪，可是有了USB之后，这些应用外设统统可以用同样的标准与个人电脑连接，这时就有了USB硬盘、USB鼠标、USB打印机等等 4、可以连接多个设备USB在个人电脑上往往具有多个接口，可以同时连接几个设备，假设接上一个有四个端口的USB HUB时，就可以再连上；四个USB设备，以此类推，尽可以连下去，将你家的设备都同时连在一台个人电脑上而不会有任何问题(注：最高可连接至127个设备) 接口布置 USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达成480Mbps可以得志各种工业和民用需要.USB接口的输出电压和电流是： +5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V usb接口的4根线一般是下面这样调配的，需要留神的是千万不要把正负极弄反了，否那么会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data- USB接口定义图 USB接口定义 颜色 一般的排列方式是：红白绿黑从左到右 定义： 红色－USB电源： 标有－VCC、Power、5V、5VSB字样 白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT- 绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+ 黑色－地线： GND、Ground 接口种类 USB A型公口 随着各种数码设备的大量普及，更加是MP3和数码相机的普及，我们周边的USB设备逐渐多了起来。
然而这些设备虽然都是采用了USB接口，但是这些设备的数据线并不完全一致这些数据线在连接PC的一端都是一致的，但是在连接设备端的时候，通常出于体积的考虑而采用了各种不同的接口 Mini B型5Pin 这种接口可以说是最常见的一种接口了，这种接口由于防误插性能出众，体积也对比小巧，所以正在赢得越来越的厂商青睐，现在这种接口广泛展现在读卡器、MP3、数码相机以及移动硬盘上 Mini B型4Pin 这种接口常见于以下品牌的数码产品：奥林巴斯的C系列和E系列，柯达的大片面数码相机，三星的MP3产品(如Yepp)，SONY的DSC系列，康柏的IPAQ系列产品…… Mini B型4Pin还有一种形式，那就是Mini B型4Pin Flat顾名思义，这种接口比Mini B型4Pin要更加扁平，在设备中的应用也对比广泛 Mini B型8Pin Mini B型8Pin Round 这种接口和前面的普遍型比起来，就是将原来的D型接头改成了圆形接头，并且为了防止误插在一边设计了一个凸起。
这种接头可以见于一些Nikon的数码相机，CoolPix系列对比多见虽然Nikon一向坚持用这种接口，但是在一些较新的机型中，例如D100和CP2000也都采用了普及度最高的Mini B型5Pin接口 Mini B型8Pin 2×4 这种接口也是一种对比常见的接口了，例如我们熟谙的iRiver的出名的MP3系列，其中号称“铁三角”的180TC，以及该系列的好多其他产品采用的均是这种接口这种接口的应用范围也还算是广，不过从iRiver自3XX系列全面换成Mini B型5Pin的接口后，这种规格明显没有Mini B型5Pin抢眼了 参考资料 ZOL首页 > 术语解释 > DIY配件 > 主板 > USB 参考资料及图片出处1： USB接口定义，USB接口电路 USB接口定义，USB接口电路 发布时间 08/11/29 USB接口定义： USB引脚定义： 针脚 名称 说明 接线颜色 1 VCC +5V电压 红色 2 D- 数据线负极 白色 3 D+ 数据线正极 绿色 4 GND 接地 黑色 MiniUSB接口定义： MiniUSB引脚定义： 针脚 名称 说明 接线颜色 1 VCC +5V电压 红色 2 D- 数据线负极 白色 3 D+ 数据线正极 绿色 4 ID permits distinction of Micro-A- and Micro-B-Plug Type A:connected to Ground Type B:not connected none 5 GND 接地 黑色 USB插头实物图： 图中从左往右依次是：MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头) USB图标和Logo： — 9 —。
