预应力钢绞线张拉实际伸长量量测探讨1．工程简介xx 大桥是 xx 高速公路控制性工程，桥梁全长 660m，上部结构为 2X40 米+（66+3X120+66）米连续刚构+2X40 米先简支后连续“T”梁桥，左右幅分离主桥梁体采用预应力砼箱梁，单箱单室，箱梁顶宽为 12.0m，底宽为 6.0m，单侧悬臂宽度 3.0m，0#块设置 150cm 厚横隔板主墩墩身采用空心薄壁墩和双肋式薄壁墩，墩身最高 71 米桥平面位于圆曲线上，半径 R=1125.0m，桥面纵坡分别为+1.0％、+2.85％，单向横坡为 3%箱梁为三向预应力砼结构，砼强度为 C55箱梁纵、横向预应力钢束采用高强低松弛钢绞线，纵向预应力钢绞线采用 19φ s15.24 和 22φ s15.24 两种，两端张拉，采用伸长量和张拉值双控，最长钢束 120.624m2．钢绞线张拉伸长值确定2.1 钢绞线张拉伸长值计算预应力钢绞线张拉实际伸长量是指钢绞线在张拉锚固后的伸长量因此，在钢绞线预应力张拉理论伸长量计算时，应以钢绞线两头锚固点之间的距离作为钢绞线的计算长度，但在预应力张拉时钢绞线的控制张拉力是在千斤顶工具锚处控制的，故为控制和计算方便，一般以钢绞线两头锚固点之间的距离，再加上钢绞线在张拉千斤顶中的工作长度，作为钢绞线预应力张拉理论伸长量的计算长度。

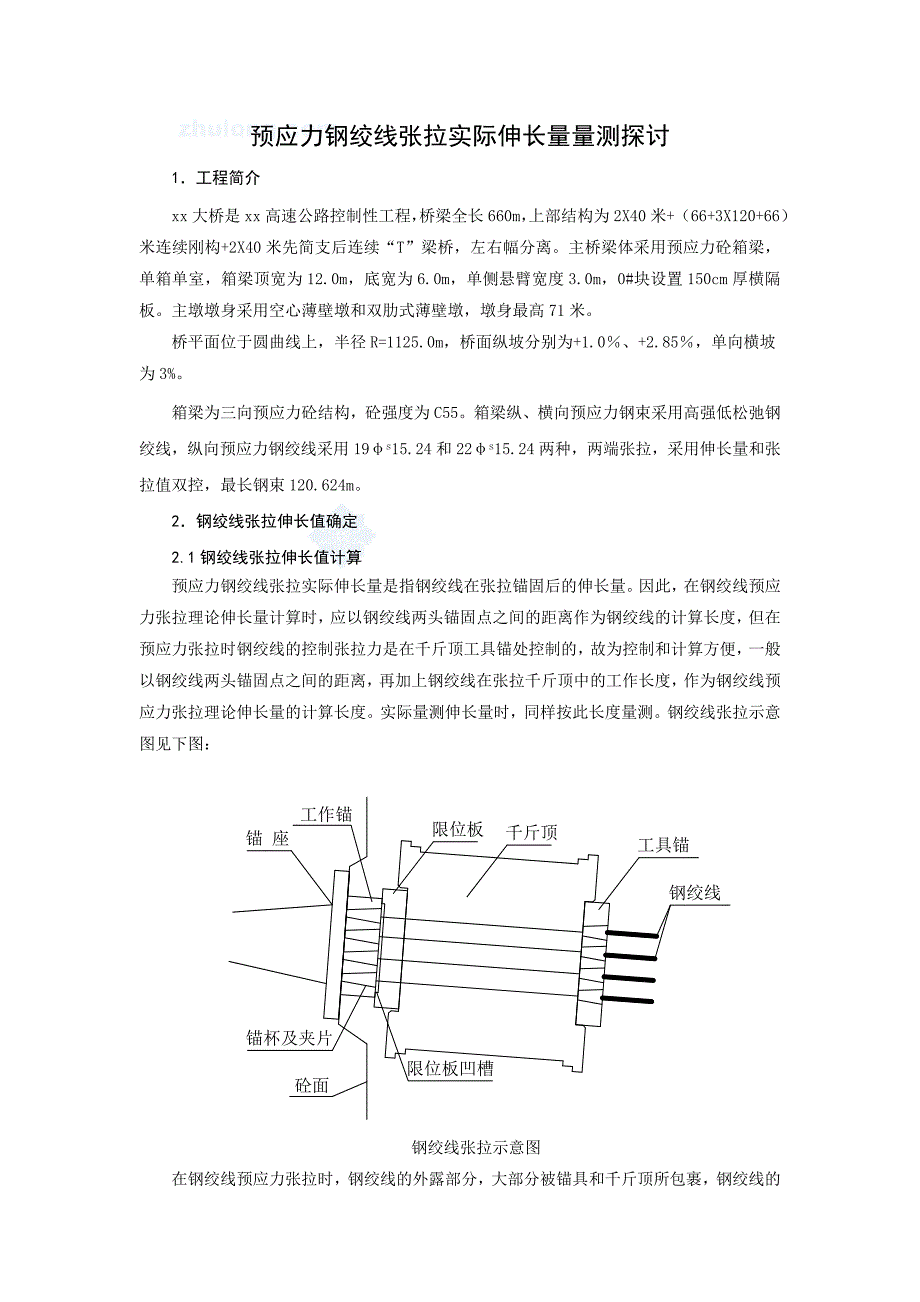

实际量测伸长量时，同样按此长度量测钢绞线张拉示意图见下图： 锚 座 工 作 锚 限 位 板 千 斤 顶 工 具 锚钢 绞 线锚 杯 及 夹 片 限 位 板 凹 槽砼 面钢绞线张拉示意图在钢绞线预应力张拉时，钢绞线的外露部分，大部分被锚具和千斤顶所包裹，钢绞线的张拉伸长量无法在钢绞线上直接测量，故只能用测量张拉千斤顶的活塞行程，计算钢绞线的张拉伸长值，但同时还应减掉钢绞线张拉全过程的锚塞回缩量实际伸长量一般计算式为：ΔL=ΔL1+ΔL2-A-B式中：ΔL1：从初始拉力（一般为设计控制张拉力 10%~15%）至最大张拉力间的千斤顶活塞的活塞行程；ΔL2：初始拉力以下的推算伸长值（按规范规定推算求得） ；A：工具锚锚塞回缩量；B：工作锚锚塞回缩量2.2 预应力钢绞线张拉锚塞回缩量的量测预应力钢绞线张拉锚塞回缩量在两个部位出现：即产生在张拉千斤顶使用的“工具锚” ，和参与预应力钢绞线工作，将钢绞线锚固在混凝土中的“工作锚”部位桥规中介绍了锚具的变形造成预应力钢筋的回缩值的参数，只可作为对锚具验收和施工控制的参考依据，具体计算还应以实测为准2.2.1 工具锚锚塞回缩量的量测在钢绞线开始张拉，当千斤顶张拉力，达到钢绞线张拉至初始拉力（设计控制拉力的10～15%） ，已把松弛的预应力钢绞线拉紧，此时应将千斤顶充分固定，精确量取从千斤顶工具锚锚杯外露端面至钢绞线外露端头的长度 A1，当千斤顶张拉力，达到钢绞线预应力张拉设计控制拉力时，再量取从千斤顶工具锚锚杯外露端面至钢绞线外露端头的长度 A2，工具锚锚塞回缩量 A= A1- A2。
当预应力钢绞线由很多单根组成时应每根量测，取其平均值进行计算，最少不得少于三根此回缩的出现仅对张拉伸长值的计算有影响，对张拉力量测没有影响2.2.2 工作锚锚塞回缩量的量测目前钢绞线预应力张拉施工以使用 YCW 型液压千斤顶为主，该千斤顶与工作锚接触处，设有一块限制工作锚夹片在张拉过程位移的限位板,限位板设计有凹槽，凹槽设计深度一般为 6mm，钢绞线在张拉时工作锚夹片跟随钢绞线的拉伸，向后移动至限位板凹槽的底部，工作锚对钢绞线失去约束，当千斤顶将钢绞线张拉至设计控制张拉力，在回油放松钢绞线的瞬时，钢绞线弹性收缩，工作锚夹片跟随收缩向锚杯孔内位移，随即将钢绞线锚固，这就是工作锚锚塞回缩的全过程张拉完毕卸掉千斤顶后，在工作锚处测量工作锚夹片在锚杯处的外露长度 B2，当预应力钢绞线由很多单根组成时应每根量测，取其平均值，一般至少测量三处，千斤顶限位板凹槽深度已知为 B1，则工作锚锚塞回缩量 B= B1-B2工作锚锚塞回缩量除与锚具硬度等有关外，还与钢绞线直径有关，工作锚回缩量大小与钢绞线直径大小成反比2.3 钢绞线在张拉千斤顶中的工作长度在钢绞线预应力张拉施工中，目前常用的千斤顶的工作锚位置分前夹式和后夹式，张拉时钢绞线在千斤顶中的工作长度，前夹式较短，如 YDC 型前夹式千斤顶约为 98mm，对张拉伸长量影响较小，可忽略不计，但如 YCW 型后夹式千斤顶则可长达 450mm 多，故钢绞线在千斤顶中的工作长度对张拉伸长量的影响就不容忽视。
2.3.1 钢绞线在张拉千斤顶中的工作长度的确定钢绞线在张拉千斤顶中的工作长度，一般是指在张拉千斤顶装入钢绞线后，从工具锚锚杯中心至预应力混凝土工作锚锚杯中心的距离，注意丈量时应将千斤顶安装好，装入钢绞线，基本打紧锚塞，启动油泵，开始加油，在千斤顶活塞启动，即油压表指针闪动的瞬间即刻关闭加油阀，此时丈量工具锚锚杯中心至预应力混凝土工作锚锚杯中心的距离，即可确定为钢绞线在张拉千斤顶中的工作长度有人直接丈量千斤顶的身长，作为钢绞线在张拉千斤顶中的工作长度，这种做法是错误的，因为一般千斤顶开启加油阀后活塞都是在活塞伸出千斤顶体外一段距离后才开始受力，且千斤顶在一般状态下活塞都是伸出千斤顶体外有一段距离的 2.3.2 钢绞线在张拉千斤顶中的工作长度在预应力钢绞线张拉伸长值计算中的应用一般在预应力张拉时，原始记录中的伸长值，都是按千斤顶活塞的行程距离记录的，按此计算的钢绞线实测伸长值，是预应力混凝土中工作锚之前的钢绞线伸长值加钢绞线在张拉千斤顶中工作长度的伸长值之和，不是钢绞线纯在混凝土中工作长度的张拉伸长值，故在计算钢绞线张拉伸长值及张拉伸长率误差时应注意以下几个问题：⑴、计算预应力钢绞线理论伸长值时，若预应力钢绞线的计算长度已包括钢绞线在张拉千斤顶中的工作长度，就可直接用此计算的预应力钢绞线理论伸长值与按原始记录中数据计算的实测伸长值比较，来计算预应力钢绞线张拉伸长率误差。
这是施工中常用的方法⑵、计算预应力钢绞线理论伸长值时，若预应力钢绞线的计算长度不包括钢绞线在张拉千斤顶中工作长度，在按原始记录中数据计算出实测伸长值后，还应减钢绞线在张拉千斤顶中工作长度的伸长值，然后才能按此伸长值与预应力钢绞线理论伸长值比较，去计算预应力钢绞线张拉伸长率误差⑶、⑴与⑵是一次性张拉（即千斤顶一次安装分级张拉至设计控制张拉力锚固，分段读数、记录）计算方法的注意事项，但目前所使用的千斤顶的活塞行程一般为 200mm在有些情况下因为千斤顶活塞行程不足，如钢绞线过长或设计为保持同一个水平线的几个预应力孔的钢绞线的受力平衡，一束（根）钢绞线要分多次实施张拉分多次实施张拉，就是每张拉一级(1～2 个行程)，即锁定钢绞线的锚杯锚塞（亦称临时锚固） ，张拉千斤顶油压表回零、卸下或原位重新安装开始张拉，即为一次这种张拉法计算实测伸长值时，是用原始记录中各次千斤顶活塞行程的距离，先计算出各次张拉伸长量，然后将各次张拉伸长量累加（初始拉力的伸长值是按规范规定推算而得）而得实测伸长值但计算各次张拉伸长量时，都包括了一个与该张拉级的张拉力相应的，钢绞线在张拉千斤顶中工作长度的伸长值，所以在按⑴法计算时,应在按各次张拉伸长量累加（初始拉力的伸长值是按规范规定推算而得）而得的实测伸长值中，减掉不包括最后一级的其余所有各级在张拉千斤顶中工作长度的伸长值；在按⑵法计算时,应在按各次张拉伸长量累加（初始拉力的伸长值是按规范规定推算而得）而得的实测伸长值中，减掉所有各级的在张拉千斤顶中工作长度的伸长值。
3 计算实例xx 大桥悬臂现浇砼第 6-12#块预应力钢绞线张拉，由于钢绞线较长，采用两次张拉以下列数据为例进行计算，如果采用多次张拉，则按次方法累加计算，计算数据如下：xx 大桥 6-12#块张拉记录千斤顶活塞累计伸长量 mm 工具锚后钢绞线长度 mm 锚塞回缩量 mm钢束编号梁端 15% 30% 50%第一次50%第二次 103% 15%50%第一次50%第二次 103% 第一次 第二次锚垫板凹槽深度 mm张拉完成锚固后工作锚锚塞露出长度mm实测计算伸长量mm理论伸长值 mm误差 （ %）A B C D E F G H I J K L Ma 58 105 176 16 178 120 118 286 282 2 4 6 2 317T21b 68 116 182 18 181 106 103 298 295 3 3 6 3 316 633 616 2.8a 62 110 179 23 183 135 131 316 313 4 3 6 3 315T22b 70 113 182 21 180 98 96 283 280 2 3 6 1 304 619 616 0.5T21a 端伸长量：△La=[(176-58)+(105-58)-(120-118)]+[(178-16)-(286-282)]-(6-2)=317mmT21b 端伸长量：△Lb=[(182-68)+(116-68)-(106-103)]+[(181-18)-(298-295)]-(6-3)=316mmT21 总伸长量：△L=△La+△Lb=317+316=633mm张拉伸长率误差（%）：=(实测总伸长值-理论计算总伸长值)×100%/理论计算总伸长值=(633-616)×100%/616=2.8%符合设计及规范要求(设计及规范要求伸长率误差在±6%范围内)实测伸长量与理论伸长量的差值应符合设计要求，设计无要求时差值应控制在±6%范围，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉。
4 结语经施工实践对按该方法施工的桥梁大量钢绞线预应力张拉伸长值、锚塞回缩量量测、计算结果分析，均符合 JTJF80/1-2004《公路工程质量检验评定标准》预应力筋的加工及张拉的各项指标要求；张拉完成时的上拱度量测结果均符合设计计算结果因此，证明该量测方法是符合设计与施工规范要求和可行的，不仅适用于悬灌桥梁张拉施工，对预制梁体张拉施工同样适用。
