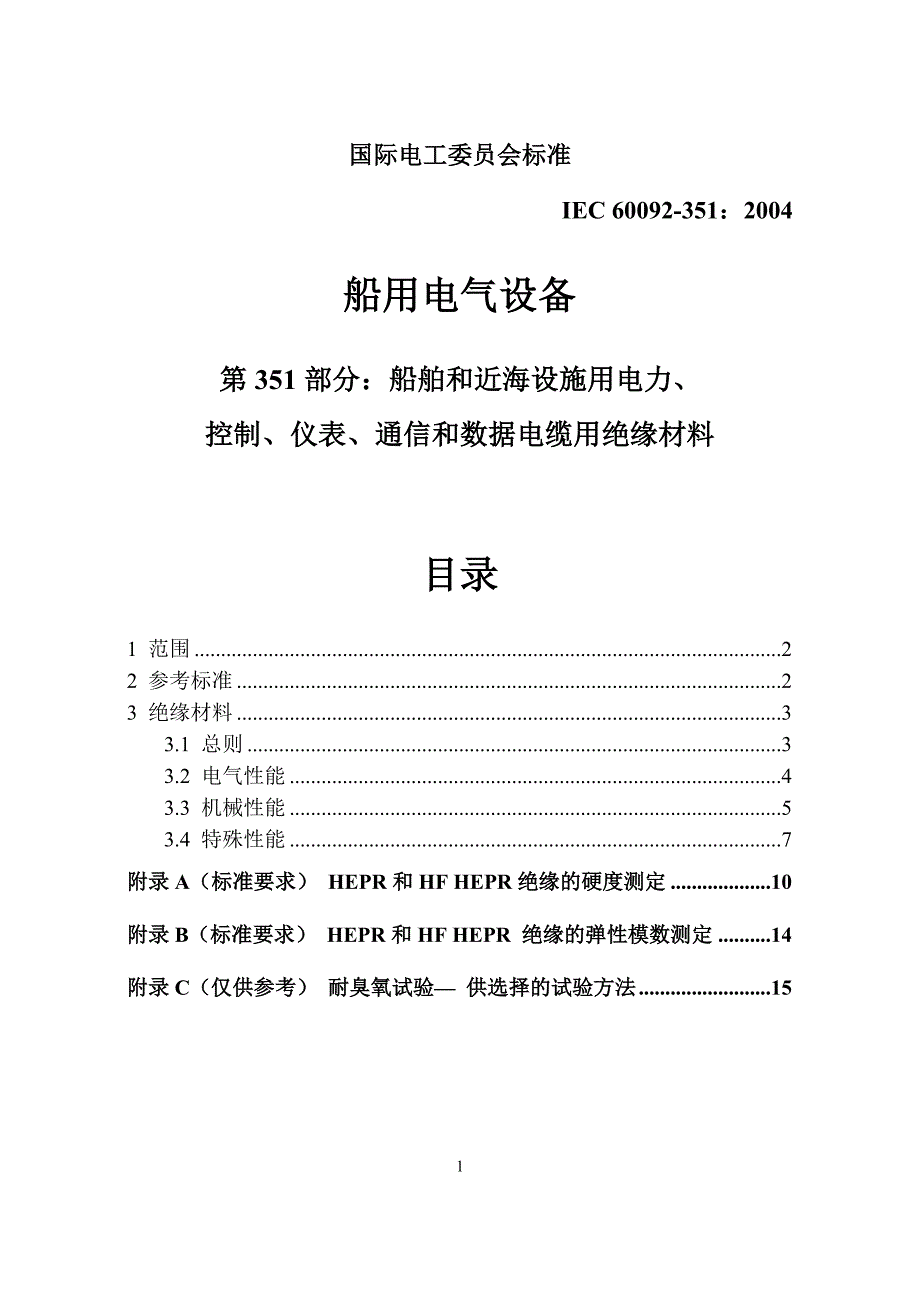

国际电工委员会标准 IEC 60092-351：2004船用电气设备第351部分：船舶和近海设施用电力、控制、仪表、通信和数据电缆用绝缘材料目录1 范围 22 参考标准 23 绝缘材料 33.1 总则 33.2 电气性能 43.3 机械性能 53.4 特殊性能 7附录A（标准要求） HEPR和HF HEPR绝缘的硬度测定 10附录B（标准要求） HEPR和HF HEPR 绝缘的弹性模数测定 14附录C（仅供参考） 耐臭氧试验— 供选择的试验方法 15 1 范围 IEC 60092这部分规定了拟用于船舶和固定和移动近海设施的电力、控制、仪表、通信和数据电缆用绝缘材料的电气、机械和特殊性能特性 2 参考标准下述引用文件是使用本标准不得缺少的对于注明日期的引用文件，仅标出的版本适用；对于未注明日期的引用文件，引用文件（包括任何修改）的最新版本适用IEC 60502-1：1997 额定电压1kV (Um=1.2kV) ～ 30kV (Um=36kV) 挤包绝缘电力电缆及附件 - 第1部分：额定电压1kV (Um=1.2kV) 和 3kV (Um=3.6kV)电缆IEC 60754-2 电缆燃烧时释放的气体试验 - 第2部分：通过测量pH值和电导率测定取自电缆的材料燃烧时释放的气体的酸度IEC 60811-1-1：1993 电缆绝缘和护套材料的普通试验方法 第1部分：通用试验方法- 第1节：厚度和外形尺寸的测量-机械性能测定试验修改1（2001）IEC 60811-1-2：1995 电缆绝缘和护套材料的普通试验方法 第1部分：通用试验方法-第2节：热老化试验方法.修改1（1989）修改2（2000）IEC 60811-1-4：1985 电缆绝缘和护套材料的普通试验方法 第1部分：通用试验方法- 第4节：低温试验修改1（1993）修改2（2001）IEC 60811-2-1：1998 电缆绝缘和护套材料的普通试验方法- 第2-1部分：弹性体混料专用方法- 耐臭氧、热延伸和矿物油浸渍试验修改1（2001）IEC 60811-3-1：1985 电缆绝缘和护套材料的普通试验方法 - 第3部分：PVC混料专用方法- 第1节：高温压力试验-抗开裂试验修改1（1994）修改2（2001）IEC 60811-3-2：1985 电缆绝缘和护套材料的普通试验方法- 第3部分：PVC混料专用方法- 第2节：失重试验-热稳定性试验修改1（1993）ISO 48 硫化或热塑性橡胶 – 硬度测量（硬度为10 IRHD～100 IRHD） 3 绝缘材料 3.1 总则本标准所述绝缘料类型列于表1，表中还列出了绝缘料的缩写代码和正常操作和短路时的最高额定导体温度。
表1 绝缘料类型、缩写代码和正常操作和短路时的最高额定导体温度绝缘料类型缩写代码最高额定导体温度，℃正常操作短路a) 热塑性 — 基于聚氯乙烯或氯乙烯-醋酸乙烯共聚物PVC70150b) 弹性体或热固性— 基于乙丙橡胶或类似材料(EPM 或 EPDM) — 基于高模数或高硬度乙丙橡胶 — 基于交联聚乙烯 — 基于硅橡胶— 基于无卤乙丙橡胶或类似材料(EPM 或 EPDM) — 基于高模数或高硬度无卤乙丙橡胶r — 基于无卤交联聚乙烯 — 基于无卤硅橡胶 — 基于无卤电缆用聚烯烃材料EPRHEPRXLPES 95HF EPRHF HEPRHF XLPEHF S 95HF 90909090959090909590250250250350 a250250250350 a250a 该温度仅适用于电力电缆但不适用于镀锡铜导体3.2 电气性能绝缘料电气性能的试验要求列于表2表2 绝缘料电气性能的试验要求绝缘材料代码EPR和HF EPRHEPR和HF HEPRXLPE和HF XLPES 95和HF S 95HF 90PVC1 绝缘电阻常数t (MΩ.km) (见IEC 60502-1第17节)la – 在20 ℃下，最小;lb – 在最高工作温度下，最小2 浸入50℃水后交流电容增加2a – 第1日结束起至第14日结束 止，最大 (%)2b -第7日结束起至第14日结束 止，最大 (%)3 6703.671553 6703.671553 6703.67——1 50021555000.515536.70.0371553.3 机械性能绝缘料机械性能的试验要求列于表3。
表3 绝缘料机械性能的试验要求绝缘材料代码EPR和HF EPRHEPR和HF HEPRXLPE和HF XLPES 95和HF S 95HF 90PVC 无老化机械性能 (见IEC 60811-1-1, 9.1 ) 抗张强度，最小 (N/mm2) 断裂伸长率. 最小 (%)烘箱老化后机械性能 (见IEC 60811-1-2, 8.1 ) 不带导体老化后 处理 — 温度 （℃）— 公差 （℃）— 时间 （h）4.2200135±21688.5200135±216812.5200135±21685.0150200±32409.0120135±216812.5150100±2168表3 绝缘料机械性能的试验要求（续）绝缘材料代码EPR和HF EPRHEPR和HF HEPRXLPE和HF XLPES 95和HF S 95HF 90PVC抗张强度：a) 最小值 (N/mm2) b) 变化，最大 （%） 断裂伸长率：a) 最小值 (N/mm2) b) 变化，最大 （%）After带铜导体老化后 处理 — 温度 （℃）— 公差 （℃）— 时间 （h）抗张强度：变化，最大 (%)断裂伸长率：变化，最大 (%)（0.55±0.02）MPa空气弹中老化后（见IEC 60811-1-2, 8.2） 处理 — 温度 （℃）— 公差 （℃）— 时间 （h）抗张强度：变化，最大 (%)断裂伸长率：变化，最大 (%)—±30—±30————127±140±30±30—±30—±30150±3168±30±30127±140±30±30—±25—±25—————————4.0—120———————————±30100±30—————————12.5±25100±25—————————a 试验仅适用于含有裸铜导体（无导体隔离层）的电缆。
3.4 特殊性能绝缘料特殊性能的试验要求列于表4 表4 绝缘料特殊性能的试验要求绝缘材料代码EPRHEPRXLPES 95HFEPRHFHEPRHFXLPEHFS 95HF90PVC 高温压力试验 (见IEC 60811-3-1，8.1 )— 试验温度 （℃）— 公差 （℃）— 负载下时间 – 第一种情况 （h） – 第二种情况 （h） 最大允许压痕深度 (%) 热延伸试验 处理— 温度 （℃）— 公差 （℃）— 负载下时间 （min）— 机械应力 (N/cm2) 最大负载下伸长 (%) 最大永久伸长 (%) 热冲击试验 (IEC 60811-3-1, 9.1)处理— 温度 （℃）— 公差 （℃）— 时间 （h）—————250±3152017515————————250±3152017515————————200±3152017515————————250±3152017525————————250±3152017515————————250±3152017515————————200±3152017515————————250±3152017515————————200±3152017515———80±24650——————。
