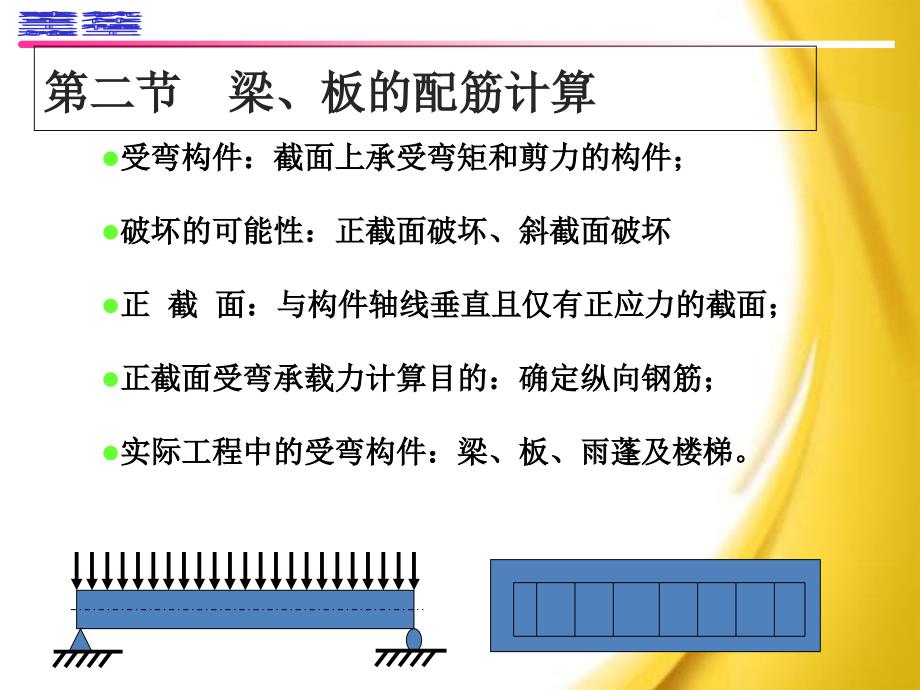

第二节 梁、板的配筋计算l受弯构件：截面上承受弯矩和剪力的构件；l破坏的可能性：正截面破坏、斜截面破坏l正 截 面：与构件轴线垂直且仅有正应力的截面；l正截面受弯承载力计算目的：确定纵向钢筋；l实际工程中的受弯构件：梁、板、雨蓬及楼梯一、受弯构件破坏形式斜截面波坏正截面波坏图1-17受弯构件破坏截面板和梁是最常见的受弯构件，受弯构件的破坏主要是在纯弯矩M作用下的正截面破坏和弯矩M、剪力Q共同作用下的斜截面破坏如图1-17所示 故需进行正截面承载能力计算和斜截面承载能力计算2、截面尺寸梁的截面高度与跨度及荷载大小有关从刚度要求出发，根据设计经验，对一般荷载作用下的梁可参照表3-1初定梁高梁截面宽度b与截面高度的比值b/H，对于矩形截面为1/21/2.5,对于T形截面为1/2.51/4. 为了统一模板尺寸和便于施工，梁截面尺寸应按以下要求取值：梁高为200、250、300、350750、800mm，大于800 mm时，以100 mm为模数增加梁宽为120、150、180、200、220、250，大于250 mm时，以50 mm为模数增加3、支承长度当梁的支座为砖墙(柱)时，梁伸入砖墙(柱)的支承长度，当梁高500 mm时，180 mm；500mm时，240 mm。
当梁支承在钢筋混凝土梁(柱)上时，其支承长度180 mm 三、 梁的配筋 梁中的钢筋有纵向受力钢筋、弯起钢筋、箍筋和架立筋箍筋纵向受力筋架立钢筋弯起钢筋图4-3 梁的配筋纵向受力钢筋 用以承受弯矩在梁内产生的拉力，设置在梁的受拉一侧当弯矩较大时，可在梁的受压区也布置受力钢筋，协助混凝土承担压力（即双筋截面梁），纵向受力钢筋的数量通过计算确定 a.直径：常用直径d=1025mm当梁高300mm时，d10mm；梁高300mm时，d8 mm直径的选择应当适中，直径太粗则不易加工，并且与混凝土的粘结力亦差；直径太细则根数增加，在截面内不好布置，甚至降低受弯承载力同一构件中当配置两种不同直径的钢筋时，其直径相差不宜小于2mm，以免施工混淆 b.间距：为便于浇筑混凝土，保证其有良好的密实性，梁上部纵向受力钢筋的净距不应小于30mm和1.5d(d为纵向钢筋的最大直径)梁下部纵向钢筋的净距，不应小于25mm和d梁下部纵向钢筋配置多于两层时，自第三层起，水平方向中距应比下面二层的中距增大一倍，如图4-4(a)所示 30 并1.5d25d25dh0h25 h0h25 2525受力钢筋分布钢筋h0h2007015图4-4混凝土保护层和截面有效高度（a）(b) c.伸入支座钢筋的根数：梁内纵向受力钢筋伸入支座的根数，不应少于二根，当梁宽b100mm时，可为一根。
d.层数:纵向受力钢筋，通常沿梁宽均匀布置，并尽可能排成一排，以增大梁截面的内力臂，提高梁的抗弯能力只有当钢筋的根数较多，排成一排不能满足钢筋净距和混凝土保护层厚度时，才考虑将钢筋排成二排，但此时梁的抗弯能力较钢筋排成一排时低(当钢筋的数量相同时) 箍筋 用以承受梁的剪力，固定纵向受力钢筋,并和其它钢筋一起形成钢筋骨架，如图3-3所示 a.箍筋的数量 箍筋的数量应通过计算确定如计算不需要时，当截面高度大于300mm时，应全梁按构造布置；当截面高度在150300mm时，应在梁的端部1/4跨度内布置箍筋；但，如果在梁的中部1/2的范围内有集中荷载的作用时，应全梁设置；截面高度小于150mm的梁可不设置鼓劲 b.箍筋的直径 当h250mm d4mm 当250mm h 800mm d6mm 当 h 800mm d8mm 当梁内配有纵向受压钢筋时，箍筋直径不应小于最大受压钢筋直径的1/4 c.箍筋的形式和肢数 箍筋的形式有开口式和封闭式两种一般采用封闭式，对不承受动荷载和扭转的T形现浇梁，在跨中截面上部受压的区段内可采用开口箍筋的支数有单肢、双肢、四肢，当梁宽b 150mm时用单肢，当150mm b350mm用双肢，当b 350mm时和或一层内的纵向钢筋多于5根，或受压钢筋多于三根，用四肢。
见图3-5a）开口式（b）封闭式(c)单肢（d）双肢（e）四肢图4-5箍筋的形式和肢数弯起钢筋 在跨中承受正弯矩产生的拉力，在靠近支座的弯起段则用来承受弯矩和剪力共同产生的主拉应力，弯起后的水平段可用于承受支座端的负弯矩 a.弯起钢筋的数量 通过斜截面承载能力计算得到，一般由受力钢筋弯起而成，如受力钢筋数量不足可单独设置b.弯起钢筋的弯起角度 当梁高小于等于800mm时采用450，当梁高大于800mm时采用600架立钢筋架立钢筋设置在梁受压区的角部，与纵向受力钢筋平行其作用是固定箍筋的正确位置，与纵向受力钢筋构成骨架，并承受温度变化、混凝土收缩而产生的拉应力，以防止发生裂缝架立钢筋的直径,当梁的跨度 b则取 b带入公式计算Mu情形2 已知bh、fc、fy、fy、M和As，求As基本步骤 （1）由公式（510b）求解 ；（2）若 2as/h0 b ，则由公式（511a）求 解纵向受拉钢筋截面面积；（3）若 2as/h0 ，则由公式（512）求解纵向受拉钢筋截面面积； （4）若 b ，则表明所给的受压钢筋截面面积太少， 应重新求，此时按情况1求解四）截面复核已知bh，fc、fy、fy、As和As 求M求解步骤：（1）由公式（510a）求解相对受压区高度 ；（2）若 2as/h0 b ，则由公式（510b）求 解M；（3）若 2as/h0 ，则由公式（512）求解M；（4）若 b ，则将 b代入公式（510b）求解M 。
例题2-1 已知某矩形截面梁bh250 mm500mm，由荷载产生的弯矩设计值M88.13kNm，混凝土强度等级为C20，钢筋采用HRB335级, 试求所需纵向受拉钢筋截面面积As 解：查表得：fc=9.6N/mm2，ft=1.1N/mm2,； fy=300N/mm2；b=0.55；截面有效高度h500-40460mm1.直接公式求解X 根据基本公式可推导出求解X的公式如下：AS =704mm2 2.计算受拉钢筋面积 将x代入下式，受拉钢筋的截面面积为：3.验算条件最小配筋率经过计算比较取 min 0.2%由以上验算，截面符合适要求4.选配钢筋选用2 18+1 16（As=710mm2）一排钢筋所需要的最小宽度为：bmin=425+218+116=152mm 250mm例题2-2 已知钢筋混凝土矩形截面梁bh=200 mm500mm，混凝土强度等级C20，采用HRB335级钢筋，受拉钢筋4 16（As=804mm2），承受的弯矩设计值是90kN.m，试验算此梁是否安全解：查表得：fc=9.6N/mm2，； fy=300N/mm2； b=0.55；截面有效高度h500-40460mm ；纵向受拉钢筋按一排放置，则梁的有效高度h050040460mm。
1.计算受压区高度x2.验算适用条件 经计算比较取 min 0.2%3.计算截面受弯承载力Mu（极限弯矩）Mu = 1 f cb x（h0-0.5x） = 1.09.6200125.6（46062.8） =95785574.4（N.mm）=95.8（KN.m）4.比较M=90kN.m Mu =95.8（KN.m）所以：此梁安全三、T形截面（一）概述（T形截面形式） 现浇钢筋混凝土楼盖（二）基本计算公式1、两类T形截面的判别（1）进行截面设计时，按公式（513）判别（2）进行截面复核时，按公式（514）判别2、计算公式和适用条件（1）第一类T形截面（受压区高度在翼缘）根据水平力平衡和力矩平衡得到公式（515）（2）第二类T形截面（受压区高度在腹板）根据水平力平衡和力矩平衡得到公式（516a）和（516b）（三）截面设计已知截面尺寸、材料强度、弯矩设计值，求受拉钢筋面积基本计算步骤：（1）根据公式（5-13）判断T形截面类型（2）根据公式（5-15）或（5-16）计算相对受压区高度 （3）根据相应公式计算求受拉钢筋面积（四）截面复核已知截面尺寸、材料强度、受拉钢筋面积，求极限弯矩值基本计算步骤：（1）根据公式（5-14）判断T形截面类型（2）根据公式（5-15）或（5-16）先计算相对受压区高度 ，再根据相应公式计算M，若出现 b ，则将 b代入相应公式求解M 。
第五节 受弯构件剪弯段的受力特点及斜截面受剪承载力FFaM图V图二、斜截面破坏的主要形态（一）剪压破坏v配置腹筋适量或13且配置腹筋很少时，斜裂缝一旦出现迅速发展成临界斜裂缝，并向剪压区延伸，梁沿临界斜裂缝劈裂成两半破坏属于脆性通过控制最小配箍率来防止发生该破坏aa/h0（三）斜压破坏v配置腹筋过量， 1，或腹板宽度很小的T形梁和工字形梁中，裂缝一般首先在梁腹部出现，然后向上下延伸，这些平行裂缝将梁分割成斜向“短柱”，最后混凝土“短柱”被压碎而破坏破坏属于脆性通过控制最小截面尺寸防止发生该破坏三、影响斜截面抗剪承载力的主要因素v剪跨比、混凝土强度、箍筋配筋率（配箍率）、纵向钢筋配筋率四、纵向钢筋的锚固1. 简支梁、连续梁的简支端2. 连续梁、框架3. 伸入支座的钢筋数量五、其它构造规定1. 弯起箍筋的锚固2. 鸭筋3. 箍筋4. 腰筋和拉结箍筋。
