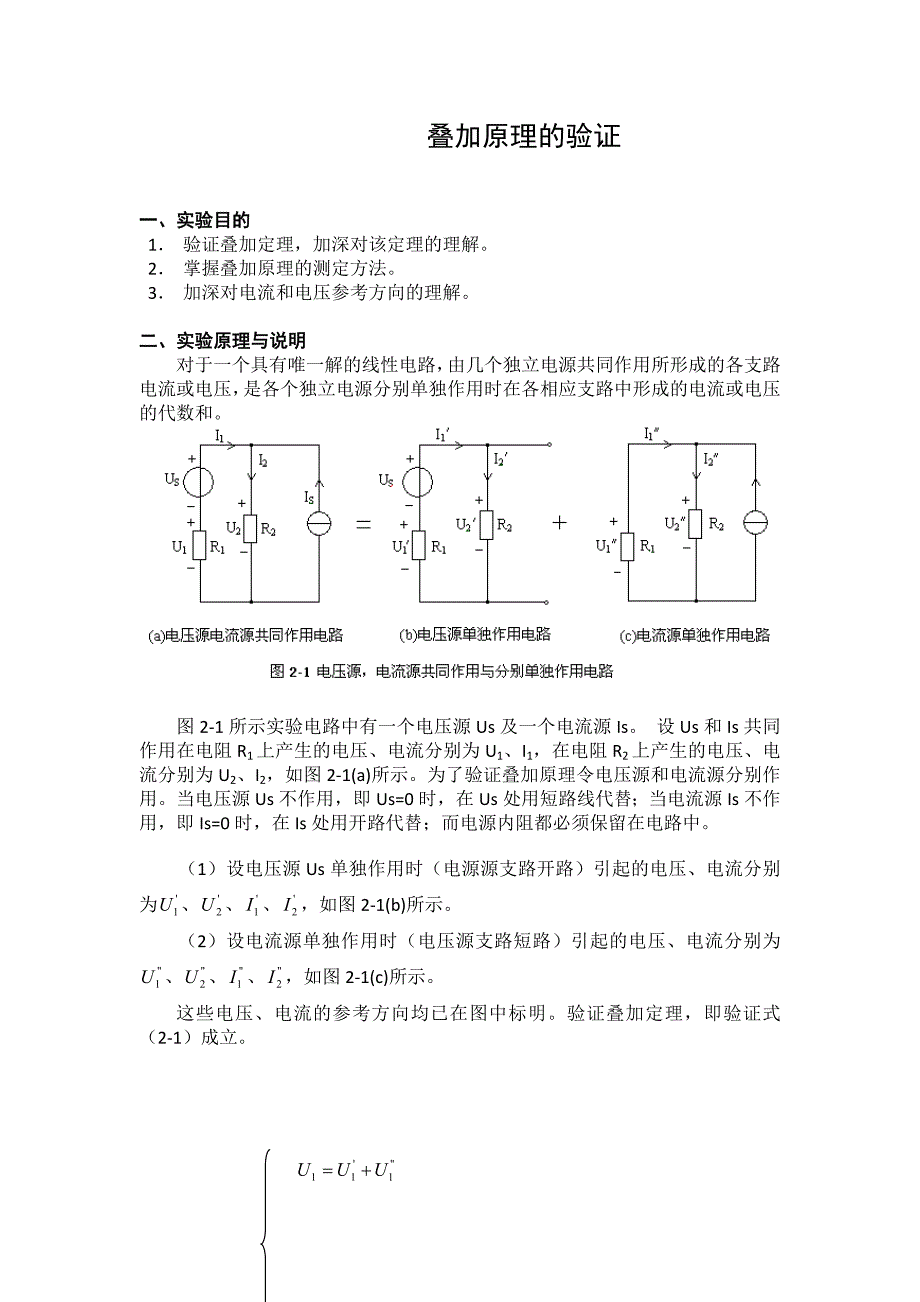

叠加原理的验证一、实验目的1． 验证叠加定理，加深对该定理的理解2． 掌握叠加原理的测定方法3． 加深对电流和电压参考方向的理解二、实验原理与说明对于一个具有唯一解的线性电路，由几个独立电源共同作用所形成的各支路电流或电压，是各个独立电源分别单独作用时在各相应支路中形成的电流或电压的代数和图2-1所示实验电路中有一个电压源Us及一个电流源Is 设Us和Is共同作用在电阻R1上产生的电压、电流分别为U1、I1，在电阻R2上产生的电压、电流分别为U2、I2，如图2-1(a)所示为了验证叠加原理令电压源和电流源分别作用当电压源Us不作用，即Us=0时，在Us处用短路线代替；当电流源Is不作用，即Is=0时，在Is处用开路代替；而电源内阻都必须保留在电路中 （1） 设电压源Us单独作用时（电源源支路开路）引起的电压、电流分别为、、、，如图2-1(b)所示2） 设电流源单独作用时（电压源支路短路）引起的电压、电流分别为、、、，如图2-1(c)所示 这些电压、电流的参考方向均已在图中标明验证叠加定理，即验证式（2-1）成立 式（2-1）三、实验设备序号名称型号与规格数量备注1直流稳压电源0~30V可调二路2万用表1自备3直流数字电压表0~200V14直流数字毫安表0~200mV15迭加原理实验电路板1TT-DG-003四、实验内容实验线路如图6-1所示，用TT-DG-003挂箱的“基尔夫定律/叠加原理”线路。
1. 将两路稳压源的输出分别调节为12V和6V，接入U1和U2处2. 令U1电源单独作用（将开关K1投向U1侧，开关K2投向短路侧）用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表2-1表 2-1测量项目实验内容U1(V)U2(V)I1(mA)I2(mA)I3(mA)UAB(V)UCD(V)UAD(V)UDE(V)UFA(V)U1单独作用U2单独作用U1、U2共同作用2U2单独作用3. 令U2电源单独作用（将开关K1投向短路侧，开关K2投向U2侧），重复实验步骤2的测量和记录，数据记入表6-14. 令U1和U2共同作用（开关K1和K2分别投向U1和U2侧）， 重复上述的测量和记录，数据记入表6-15. 将U2的数值调至＋12V，重复上述第3项的测量并记录，数据记入表6-16. 将R5（330Ω）换成二极管 1N4007（即将开关K3投向二极管IN4007侧），重复1～5的测量过程，数据记入表6-27. 任意按下某个故障设置按键，重复实验内容4的测量和记录，再根据测量结果判断出故障的性质五、实验注意事项 1. 用电流插头测量各支路电流时，或者用电压表测量电压降时，应注意仪表的极性，正确判断测得值的＋、－号后，记入数据表格。
2. 注意仪表量程的及时更换六、思考题 1. 在叠加原理实验中，要令U1、U2分别单独作用，应如何操作？可否直接将不作用的电源（U1或U2）短接置零？2. 实验电路中，若有一个电阻器改为二极管， 试问叠加原理的迭加性与齐次性还成立吗？为什么？。
