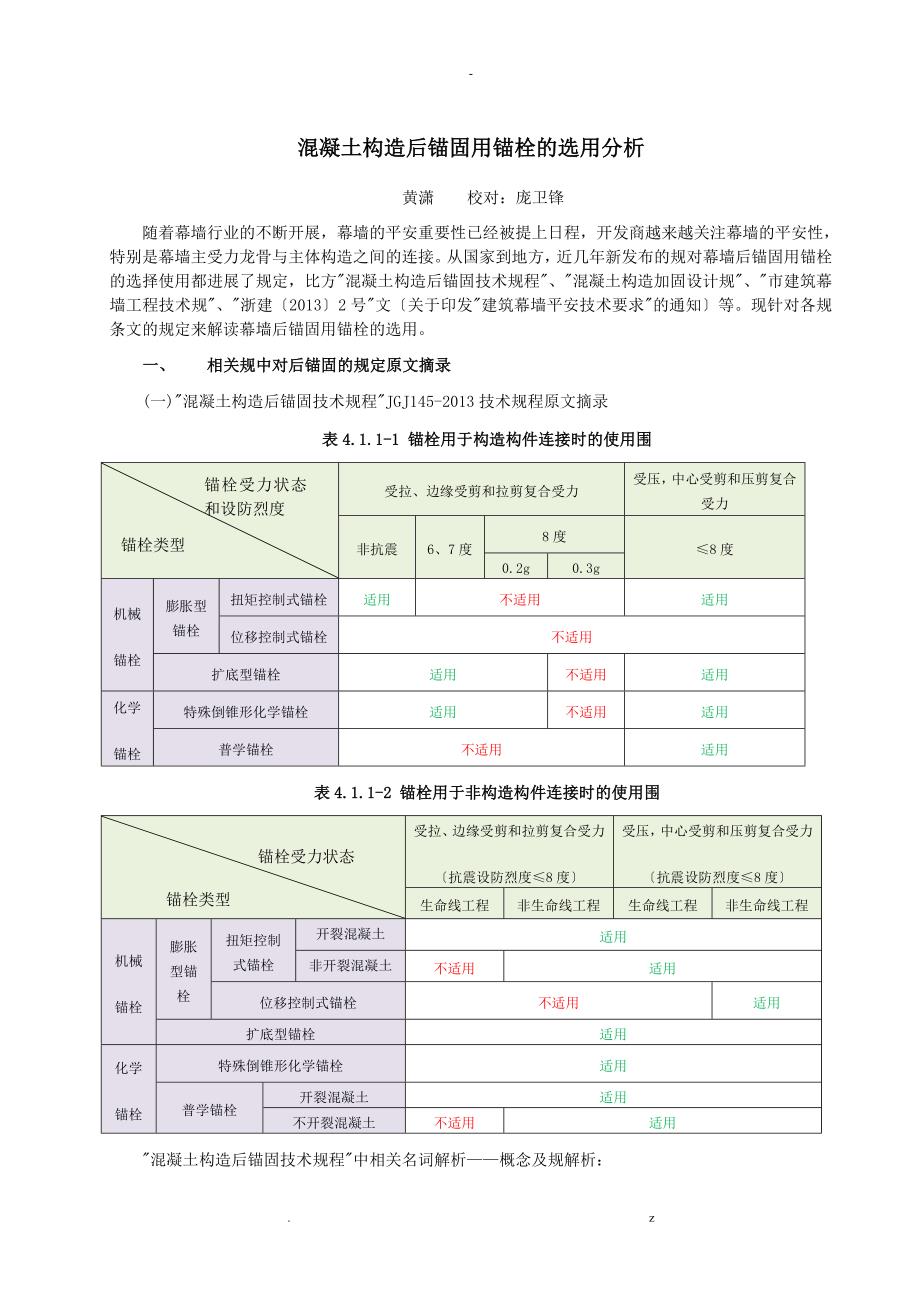

混凝土构造后锚固用锚栓的选用分析 黄潇 校对：庞卫锋随着幕墙行业的不断开展，幕墙的平安重要性已经被提上日程，开发商越来越关注幕墙的平安性，特别是幕墙主受力龙骨与主体构造之间的连接从国家到地方，近几年新发布的规对幕墙后锚固用锚栓的选择使用都进展了规定，比方"混凝土构造后锚固技术规程"、"混凝土构造加固设计规"、"市建筑幕墙工程技术规"、"浙建〔2013〕2号"文〔关于印发"建筑幕墙平安技术要求"的通知〕等现针对各规条文的规定来解读幕墙后锚固用锚栓的选用一、 相关规中对后锚固的规定原文摘录(一) "混凝土构造后锚固技术规程"JGJ145-2013技术规程原文摘录表4.1.1-1 锚栓用于构造构件连接时的使用围锚栓类型锚栓受力状态和设防烈度受拉、边缘受剪和拉剪复合受力受压，中心受剪和压剪复合受力非抗震6、7度8度≤8度0.2g0.3g机械锚栓膨胀型锚栓扭矩控制式锚栓适用不适用适用位移控制式锚栓不适用扩底型锚栓适用不适用适用化学锚栓特殊倒锥形化学锚栓适用不适用适用普学锚栓不适用适用表4.1.1-2 锚栓用于非构造构件连接时的使用围锚栓类型锚栓受力状态受拉、边缘受剪和拉剪复合受力〔抗震设防烈度≤8度〕受压，中心受剪和压剪复合受力〔抗震设防烈度≤8度〕生命线工程非生命线工程生命线工程非生命线工程机械锚栓膨胀型锚栓扭矩控制式锚栓开裂混凝土适用非开裂混凝土不适用适用位移控制式锚栓不适用适用扩底型锚栓适用化学锚栓特殊倒锥形化学锚栓适用普学锚栓开裂混凝土适用不开裂混凝土不适用适用"混凝土构造后锚固技术规程"中相关名词解析——概念及规解析：1.扭矩控制式膨胀螺栓与位移控制式膨胀螺栓：两者的区别在于安装方式，扭矩控制式特指螺栓的安装是借助力矩扳手到达设定的力矩值，促使螺杆入孔，进而端头膨胀片挤压混凝土的膨胀螺栓，位移控控制式特指需要使用敲击的方式促使螺杆入孔，进而端头膨胀片挤压混凝土的产生抵抗混凝土破坏时的膨胀螺栓；2.特殊倒锥形化学锚栓：我们比拟熟悉的另一种称呼叫做定型化学锚栓，常见的锚杆呈一节一节倒锥状或球状凸起的锚栓就是定型化学锚栓了。
这种锚栓结合了普学锚栓和扩底锚栓的优点，一方面通过化学粘结剂保证锚栓与混凝土体的粘结强度，另一方面又通过倒锥体与混凝土机械锁键保证螺栓与混凝土体的连接强度，是一种具备较好抗震性能的化学锚栓3.生命线工程：主要是指维持城市生存功能系统和对国计民生有重大影响的工程主要包括供水，排水系统工程；电力、燃气，石油输送管线等能源供给系统工程；和播送电视等情报通信系统工程；大型医疗系统工程和公路、铁路等交通系统的工程所以针对大多数幕墙工程来说，根本均属于非生命线工程4. 开裂混凝土和非开裂混凝土：这两个概念其实并不是文字描述的那样以混凝土自身实际开裂与否来区分，而是工程本身对混凝土构件在施工和使用中的不同要求对于一般混凝土构件，允许其在部产生一定宽度的裂缝的状态下工作，而对于一些大跨度混凝土预应力，大体积水工混凝土等重要混凝土构造，则不允许构造部带裂缝工作，所以一般民用建筑幕墙我们推荐使用适用于开裂混凝土的锚栓5.非构造构件：主要指建筑非构造构件〔如维护外墙、隔墙、幕墙、吊顶、广告牌、储物柜架等〕及建筑附属机电设备支架〔如电梯，照明和应急电源，通信设备，管道系统，采暖和空调系统，烟火监测和消防系统，公用天线〕等。
针对幕墙行业，虽相对主体构造来说，幕墙被划入建筑非构造构件，但是作为一种持久性使用的外围护构造，它的平安性和适用性应满足住宅建筑设计要求，并应符合国家现行有关标准的规定对其耐久性问题，由于材料性质、功能要求及更换的难易程度不同在具体设计上应予以重视根据其重要性、破坏后果的严重性及其对建筑构造的影响程度，采取不同的设计要求和构造措施对抗震设计要求的，尚应对非构造构件采取抗震措施或进展必要的抗震计算对不同功能的非构造构件，应满足相应的承载能力、变形能力(刚度和延性)要求，并应具有适应主体构造变形的能力；与主体构造的连接、锚固应结实、可靠，要求锚固承载力大于连接件的承载力所以幕墙工程涉及到幕墙构造主受力位置的锚固，关系到工程整体的耐久性，适用性，平安性问题时，还是要严格对待对锚栓的选用的二) "混凝土构造加固设计规"GB50367-2013原文摘录及解读：16.1.3 承重构造用的机械锚栓，应采用有锁键效应的后扩底锚栓这类锚栓按其构造方式的不同，又分为自扩底、模扩底和胶粘-模扩底三种；承重构造用的胶粘型锚栓，应采用特殊倒锥形胶粘型锚栓自攻螺钉不属于锚栓体系，不得按锚栓进展设计计算16.1.4在抗震设防区的构造中，以及直接承受动力荷载的构件中，不得使用膨胀锚栓作为承重构造的连接件。
16.1.5 当在抗震设防区承重构造中使用锚栓时，应采用后扩底锚栓或特殊倒锥形胶粘型锚栓，且仅允许用于设防烈度不高于8度并建于Ⅰ、Ⅱ类场地的建筑物16.1.6 用于抗震设防区承重构造或承受动力作用的锚栓，其性能应通过现行行业标准"混凝土用膨胀型、扩孔型建筑锚栓"JG 160的低周反复荷载作用或疲劳荷载作用的检验16.1.7 承重构造锚栓连接的设计计算，应采用开裂混凝土的假定；不考虑非开裂混凝土对其承载力的提高作用总结加固设计规规定，有如下几点：Ø 主受力及承重构造的连接需使用扩底型锚栓和特殊倒锥形锚栓〔定型化学锚栓〕；Ø 有抗震设防要求的工程，不可以使用膨胀螺栓；Ø 主受力及承重构造的连接，需按适用于开裂混凝土选择锚栓三) "市建筑幕墙工程技术规"DGJ08-56-2012原文摘录及解读9.5.8 幕墙构造与主体构造采用后置埋件连接时，应根据其受力情况，合理布置锚栓埋件，保证其连接可靠，并符合以下规定： 1．后置埋件用锚栓可选用自扩底锚栓、模扩底锚栓、特殊倒锥形锚栓或化学锚栓锚栓钢材受拉性能须进展复验，复验结果应符合"混凝土构造加固设计规"GB 50367的规定 5． 就位后需焊接作业的后置埋件应使用机械扩底锚栓，或化学锚栓与机械锚栓穿插布置。
化学锚栓超过半数的后置埋件，就位后不得在其部件及连接件上焊接作业总结地标规定，有如下几点：Ø 后置埋件锚栓选用围不包括膨胀螺栓；Ø 后置埋件有焊接作业配合时，需要扩底锚栓和化学锚栓穿插布置使用四) 浙建〔2013〕2号文------关于印发"建筑幕墙平安技术要求"的通知原文摘录及解读4.6 建筑幕墙的后置埋件应当根据设计要求选用后切〔扩〕底机械锚栓和定型化学锚栓等可靠的锚栓，不得使用普学锚栓当采用定型化学锚栓时，供给商应当提供化学锚栓的耐高温测试报告总结地标规定，有如下几点：Ø 后置埋件锚栓选用围包括扩底型锚栓和定型化学锚栓等Ø 明确不得使用普学螺栓Ø 定型化学锚栓需要提供耐高温测试报告二、 常用锚栓种类简介以慧鱼产品为例，介绍下各类锚栓：序号锚栓名称锚栓简介1扭矩控制式膨胀锚栓12扭矩控制式膨胀锚栓23位移控制式膨胀锚栓4普通R高强化学锚栓5定型高强化学锚栓〔特殊倒锥形锚栓〕6后扩底锚栓三、 地区锚栓选用建议综合考虑弗思特效劳工程所在地区的分布，将各地区适用锚栓具体列表如下，以供各工程设计，施工人员参考察阅：各地区幕墙工程主受力部位适用锚栓选取围城市化学锚栓机械锚栓普学锚栓特殊倒锥形化学锚栓扩底型锚栓膨胀螺栓扭矩控制式位移控制式▉〔焊接时与扩底型合用〕▉〔焊接时与扩底型合用〕▉□□□▉▉□□□□□□□其他地区▉▉▉□□注：1. ▉表示可以使用，□表示不可以使用；2. 在幕墙工程的非主受力部位，如端角部位铝板收口，石材包边等纯装饰构件的安装固定时，扭矩控制式的膨胀螺栓可以使用。
而位移控制式锚栓只有在锚板不受拉的状态下才能使用建议按扭矩控制式选用；3. 考虑到效劳工程的工程所在地区均有抗震设防要求，故膨胀螺栓不可以选用；另外，由于抗震设防在6度，7度以及8度〔重力加速度为0.2g〕时，锚栓的使用围一致，所以除表中前三个地区以外，其他地区的锚栓选择是一致的4. 地区由于抗震设防烈度为8度〔0.3g〕，故不可以使用后锚固措施，建议预埋参考文献1. "市建筑幕墙工程技术规"DGJ108-56-2012，P82，83；2. "混凝土构造加固设计规"GB 50367-2013，P133；3. -关于印发"建筑幕墙平安技术要求"的通知 浙建【2013】 2号20130204001， P6；4. "混凝土用锚栓应用介绍"2015，Fisher Group of panies，P6-P16；5. "位移、扭矩锚栓"2015，Fisher Group of panies，P1-P12.作者简介：黄潇〔1986.01.29-〕，硕士研究生，构造工程专业，毕业于建筑大学现就职于弗思特工程咨询，担任构造工程师 z。
