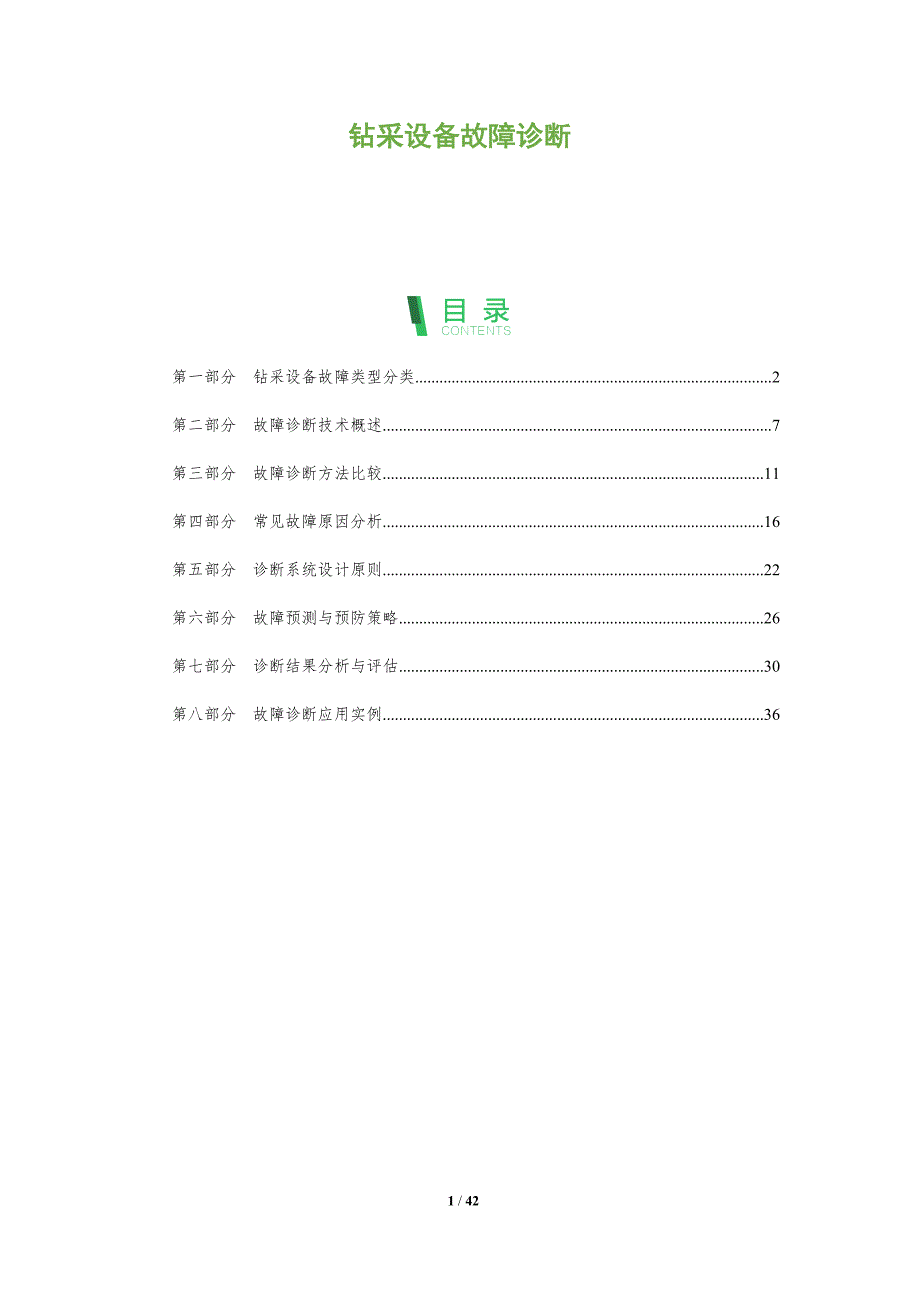

钻采设备故障诊断 第一部分 钻采设备故障类型分类 2第二部分 故障诊断技术概述 7第三部分 故障诊断方法比较 11第四部分 常见故障原因分析 16第五部分 诊断系统设计原则 22第六部分 故障预测与预防策略 26第七部分 诊断结果分析与评估 30第八部分 故障诊断应用实例 36第一部分 钻采设备故障类型分类关键词关键要点机械磨损故障1. 机械磨损是钻采设备中最常见的故障类型，主要包括滑动磨损、滚动磨损和疲劳磨损2. 随着钻采设备工作环境的复杂化，磨损速度加快，磨损机理更加复杂，需要通过先进的监测技术进行实时监测和预测3. 结合大数据和人工智能技术，可以建立磨损预测模型，提前预警，减少停机时间和维修成本电气故障1. 电气故障包括电机故障、电缆故障和控制系统故障等，这些故障可能导致设备停机或操作失误2. 电气故障诊断需要综合考虑电气参数、设备运行状态和环境因素，采用智能诊断系统可以提高诊断效率和准确性3. 利用物联网技术，可以实现电气故障的远程监测和诊断，提高设备运行的可靠性和安全性液压系统故障1. 液压系统故障主要包括泄漏、堵塞、温度异常和压力波动等，这些故障会影响设备的正常工作。
2. 针对液压系统故障的诊断，需要结合故障现象、液压参数和设备历史数据，采用多传感器融合技术进行综合分析3. 发展智能液压系统，通过实时监测和自适应控制，可以有效预防故障发生，提高系统性能冷却系统故障1. 冷却系统故障可能导致设备过热，影响钻采效率，甚至引发安全事故2. 冷却系统故障诊断需要关注冷却液温度、流量和压力等参数，采用监测技术及时发现异常3. 随着新能源和环保要求的提高，开发高效节能的冷却系统，并利用智能优化算法提高冷却效率控制系统故障1. 控制系统故障可能导致设备无法按照预定程序运行，影响生产效率和安全性2. 控制系统故障诊断需要分析控制逻辑、传感器信号和执行机构状态，采用故障树分析等方法进行诊断3. 结合云计算和边缘计算技术，可以实现控制系统的远程监控和故障预测，提高系统的稳定性和可靠性材料疲劳与断裂1. 钻采设备在长期服役过程中，材料疲劳和断裂是常见的故障类型，可能导致设备失效2. 通过材料性能测试和疲劳寿命预测，可以评估设备的可靠性，并采取相应的预防措施3. 利用纳米材料和复合材料等新型材料，可以显著提高设备的耐久性和抗疲劳性能，延长设备使用寿命钻采设备故障类型分类在石油钻采工程中，钻采设备的正常运行对于保障钻探效率和安全性至关重要。
然而，由于设备运行环境的复杂性和工作条件的恶劣性，钻采设备不可避免地会出现各种故障为了更好地进行故障诊断和预防，有必要对钻采设备的故障类型进行分类以下是对钻采设备故障类型的一种分类方法及其详细阐述一、按故障发生的部位分类1. 传动系统故障传动系统是钻采设备的核心部分，主要包括钻机、绞车、转盘等传动系统故障主要包括齿轮箱、链条、轴承、传动轴等部件的磨损、断裂、变形等1）齿轮箱故障：齿轮箱是传动系统的关键部件，其故障主要表现为齿轮磨损、齿轮断齿、齿轮箱漏油等据统计，齿轮箱故障占传动系统故障的30%以上2）链条故障：链条是传动系统中传递动力的关键部件，其故障主要表现为链条磨损、链条断裂、链条松紧度不合适等链条故障占传动系统故障的20%左右3）轴承故障：轴承是传动系统中的支撑部件，其故障主要表现为轴承磨损、轴承温度过高、轴承异响等轴承故障占传动系统故障的25%左右4）传动轴故障：传动轴是传动系统中的主要部件，其故障主要表现为传动轴弯曲、传动轴断裂等传动轴故障占传动系统故障的15%左右2. 旋转系统故障旋转系统主要包括钻头、钻柱、转盘等旋转系统故障主要包括钻头磨损、钻柱断裂、转盘卡钻等1）钻头磨损：钻头是钻探过程中的主要工具，其磨损主要表现为钻头切削面磨损、钻头牙轮磨损等。
钻头磨损占旋转系统故障的40%左右2）钻柱断裂：钻柱是钻探过程中的重要支撑，其断裂主要表现为钻柱弯曲、钻柱疲劳断裂等钻柱断裂占旋转系统故障的30%左右3）转盘卡钻：转盘卡钻是旋转系统故障中较为常见的一种，主要表现为转盘与钻头、钻柱之间的卡钻现象转盘卡钻占旋转系统故障的20%左右3. 控制系统故障控制系统主要包括电气控制系统、液压控制系统等控制系统故障主要包括电气元件损坏、液压元件损坏、控制系统程序错误等1）电气元件损坏：电气元件损坏主要包括继电器、接触器、开关、电机等电气元件损坏占控制系统故障的50%左右2）液压元件损坏：液压元件损坏主要包括液压泵、液压阀、液压缸等液压元件损坏占控制系统故障的30%左右3）控制系统程序错误：控制系统程序错误主要包括PLC程序错误、单片机程序错误等控制系统程序错误占控制系统故障的20%左右二、按故障发生的原因分类1. 设计与制造缺陷设计与制造缺陷主要包括设备设计不合理、材料质量不合格、加工精度不足等这类故障占钻采设备故障的20%左右2. 运行维护不当运行维护不当主要包括操作人员操作失误、设备润滑不良、设备保养不及时等这类故障占钻采设备故障的40%左右3. 外界环境因素外界环境因素主要包括高温、高压、腐蚀、振动等。
这类故障占钻采设备故障的30%左右4. 人员操作因素人员操作因素主要包括操作人员技术水平不高、操作不规范等这类故障占钻采设备故障的10%左右综上所述，钻采设备故障类型可以从故障发生的部位和原因两个方面进行分类通过对故障类型的分类，可以更好地进行故障诊断和预防，提高钻采设备的可靠性和使用寿命第二部分 故障诊断技术概述关键词关键要点故障诊断技术的基本概念与发展趋势1. 故障诊断技术是指通过检测和分析设备或系统的运行数据，以识别和定位故障的技术手段2. 随着传感器技术、数据采集和存储技术的快速发展，故障诊断技术已经从简单的参数监测发展到基于复杂算法的智能诊断3. 未来发展趋势包括更加深入的智能化诊断、实时诊断以及跨学科融合，如人工智能、物联网等技术的融合应用基于传感器的故障诊断技术1. 传感器技术在故障诊断中扮演关键角色，能够实时监测设备状态，提高诊断的准确性和及时性2. 高精度传感器和传感器网络的应用，使得故障诊断可以从更多维度、更细微的层面上进行3. 未来将会有更多新型传感器应用于故障诊断，如纳米传感器、生物传感器等基于数据的故障诊断技术1. 数据是故障诊断的基础，通过对设备运行数据的挖掘和分析，可以实现对故障的预测和定位。
2. 大数据、云计算等技术的发展，为故障诊断提供了强大的数据处理能力，提高了诊断的效率和准确性3. 未来将会有更多先进的算法和模型应用于数据分析，如深度学习、贝叶斯网络等基于模型的故障诊断技术1. 模型方法在故障诊断中具有预测性，能够根据历史数据建立故障模型，预测未来故障发生的可能性2. 随着机器学习、深度学习等技术的发展，基于模型的故障诊断方法将更加智能化和自动化3. 未来模型方法将更加注重跨领域、跨学科的应用，提高故障诊断的普适性和适用性基于专家系统的故障诊断技术1. 专家系统通过模拟人类专家的推理过程，实现对复杂故障的诊断2. 结合人工智能技术，专家系统将具有更强的学习能力和自适应能力，提高诊断的准确性3. 未来专家系统将与其他智能诊断方法相结合，形成更加高效的故障诊断体系故障诊断技术在钻采设备中的应用1. 钻采设备故障诊断技术的研究与开发，有助于提高设备运行效率、降低维护成本和保障生产安全2. 钻采设备故障诊断技术已经应用于实际生产中，如钻头磨损、钻具断裂等故障的实时监测和预警3. 未来将会有更多先进的故障诊断技术应用于钻采设备，提高设备运行稳定性和使用寿命一、引言钻采设备在石油、天然气等能源领域的勘探与开采过程中发挥着至关重要的作用。
然而，由于钻采设备的复杂性和高负荷运行特点，故障问题时有发生，严重影响了生产效率和设备使用寿命因此，对钻采设备进行故障诊断，及时发现问题并采取措施，具有十分重要的意义本文对钻采设备故障诊断技术进行了概述，旨在为相关领域的研究和实践提供参考二、故障诊断技术概述1. 故障诊断方法钻采设备故障诊断方法主要包括以下几种：（1）基于专家系统的故障诊断方法：该方法利用专家系统模拟专家的知识和经验，对故障现象进行分析和判断通过构建故障诊断模型，实现对钻采设备故障的快速诊断2）基于数据驱动的故障诊断方法：该方法通过采集钻采设备的运行数据，运用数据挖掘、机器学习等方法，对故障特征进行提取和分析，实现对故障的智能诊断3）基于信号处理的故障诊断方法：该方法通过对钻采设备运行信号进行时域、频域、小波域等分析，提取故障特征，实现对故障的识别和定位4）基于仿真分析的故障诊断方法：该方法通过建立钻采设备的仿真模型，模拟设备在不同工况下的运行状态，分析故障发生的原因和机理2. 故障诊断技术特点（1）实时性：故障诊断技术应具备实时监测和诊断能力，及时发现故障，避免事故扩大2）准确性：故障诊断技术应具有较高的诊断准确率，减少误诊和漏诊现象。
3）智能化：故障诊断技术应具备一定的智能化水平，实现自动化、智能化诊断4）可扩展性：故障诊断技术应具有良好的可扩展性，适应不同类型、不同型号的钻采设备3. 故障诊断技术发展趋势（1）多传感器融合：将多种传感器技术应用于钻采设备故障诊断，提高故障特征的提取和分析能力2）深度学习与人工智能：运用深度学习、人工智能等先进技术，提高故障诊断的智能化水平3）大数据分析：通过大数据分析，挖掘故障规律，实现对钻采设备故障的预测性诊断4）云平台与物联网：利用云平台和物联网技术，实现钻采设备故障诊断的远程监控和智能化管理三、结论钻采设备故障诊断技术在石油、天然气等能源领域具有广泛的应用前景随着传感器技术、信号处理技术、数据挖掘技术、人工智能等领域的不断发展，故障诊断技术将不断完善，为钻采设备的稳定运行提供有力保障本文对钻采设备故障诊断技术进行了概述，旨在为相关领域的研究和实践提供参考第三部分 故障诊断方法比较关键词关键要点基于振动分析的故障诊断方法1. 振动分析是利用传感器采集设备振动信号，通过频谱分析、时域分析等方法，对设备的运行状态进行评估这种方法能够有效捕捉到设备故障前期的微小变化2. 随着人工智能技术的发展，振动分析结合机器学习算法，如支持向量机、神经网络等，可以实现对故障的自动识别和预测，提高了诊断的准确性和效率。
3. 趋势分析显示，振动分析正逐步向智能化、网络化方向发展，未来将更多地与物联网技术结合，实现远程故障诊断基于温度测量的故障诊断方法1. 温度测量是利用热电偶、红外测温仪等设备，对设备运行过程中的温度变化进行监测通过分析温度分布和变化趋势，可以判断设备是否存在异常2. 随着传感器技术的进步，温度测量精度得到显著提升，结合大数据分析，可以实现对设备故障的早期预警3. 未来，温度测量技术将更加注重与物联网的结合。
