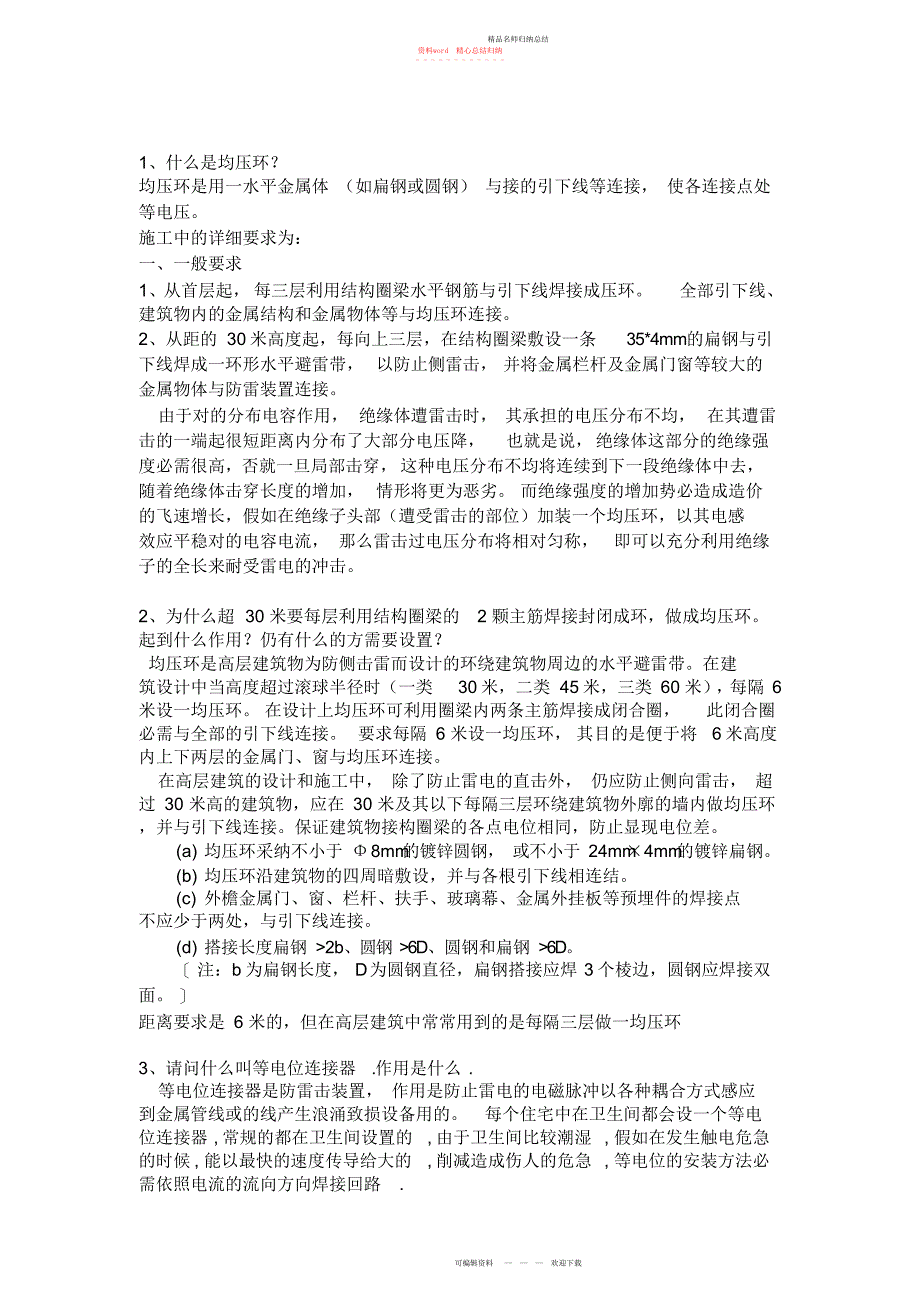

精品名师归纳总结资料word 精心总结归纳 - - - - - - - - - - - -1、什么是均压环？均压环是用一水平金属体 （如扁钢或圆钢） 与接的引下线等连接， 使各连接点处等电压施工中的详细要求为：一、一般要求1、从首层起， 每三层利用结构圈梁水平钢筋与引下线焊接成压环 全部引下线、建筑物内的金属结构和金属物体等与均压环连接2、从距的 30 米高度起，每向上三层，在结构圈梁敷设一条 35*4mm的扁钢与引 下线焊成一环形水平避雷带， 以防止侧雷击， 并将金属栏杆及金属门窗等较大的金属物体与防雷装置连接由于对的分布电容作用， 绝缘体遭雷击时， 其承担的电压分布不均， 在其遭雷击的一端起很短距离内分布了大部分电压降， 也就是说， 绝缘体这部分的绝缘强度必需很高，否就一旦局部击穿， 这种电压分布不均将连续到下一段绝缘体中去， 随着绝缘体击穿长度的增加， 情形将更为恶劣 而绝缘强度的增加势必造成造价的飞速增长，假如在绝缘子头部（遭受雷击的部位）加装一个均压环，以其电感 效应平稳对的电容电流， 那么雷击过电压分布将相对匀称， 即可以充分利用绝缘子的全长来耐受雷电的冲击2、为什么超 30 米要每层利用结构圈梁的 2 颗主筋焊接封闭成环，做成均压环。
起到什么作用？仍有什么的方需要设置？均压环是高层建筑物为防侧击雷而设计的环绕建筑物周边的水平避雷带在建筑设计中当高度超过滚球半径时（一类 30 米，二类 45 米，三类 60 米），每隔 6米设一均压环 在设计上均压环可利用圈梁内两条主筋焊接成闭合圈， 此闭合圈必需与全部的引下线连接 要求每隔 6 米设一均压环， 其目的是便于将 6 米高度内上下两层的金属门、窗与均压环连接在高层建筑的设计和施工中， 除了防止雷电的直击外， 仍应防止侧向雷击， 超过 30 米高的建筑物，应在 30 米及其以下每隔三层环绕建筑物外廓的墙内做均压环，并与引下线连接保证建筑物接构圈梁的各点电位相同，防止显现电位差a) 均压环采纳不小于 Φ 8mm的镀锌圆钢， 或不小于 24mm×4mm的镀锌扁钢b) 均压环沿建筑物的四周暗敷设，并与各根引下线相连结c) 外檐金属门、窗、栏杆、扶手、玻璃幕、金属外挂板等预埋件的焊接点不应少于两处，与引下线连接d) 搭接长度扁钢 >2b、圆钢 >6D、圆钢和扁钢 >6D〔 注：b 为扁钢长度， D 为圆钢直径，扁钢搭接应焊 3 个棱边，圆钢应焊接双面〕距离要求是 6 米的，但在高层建筑中常常用到的是每隔三层做一均压环3、请问什么叫等电位连接器 .作用是什么 .等电位连接器是防雷击装置， 作用是防止雷电的电磁脉冲以各种耦合方式感应到金属管线或的线产生浪涌致损设备用的。
每个住宅中在卫生间都会设一个等电位连接器 , 常规的都在卫生间设置的 , 由于卫生间比较潮湿 , 假如在发生触电危急的时候 , 能以最快的速度传导给大的 , 削减造成伤人的危急 , 等电位的安装方法必需依照电流的流向方向焊接回路 .可编辑资料 -- -- -- 欢迎下载精品名师归纳总结学习资料 名师精选 - - - - - - - - - -第 1 页，共 12 页 - - - - - - - - - -可编辑资料 -- -- -- 欢迎下载精品名师归纳总结现在许多小区每个住宅中在卫生间都会设一个等电位连接器，装不装的原就 是，是否有金属管道或用器 但是现在考虑到现在没有金属管道不等于以后装修或是改造时不用到金属管道等材料， 所以现在新建设的小区住宅楼每户卫生间都应当有等电位连接器4、请问：爱护接的、爱护接零、重复接的、工作接的的定义各是什么 .关于接的概念一、种类 1、防雷接的：为把雷电快速引入大的，以防止雷害为目的的接的防雷装置如与电报设备的工作接的合用一个总的接的网时， 接的电阻应符合其最小值要求 2、沟通工作接的将电力系统中的某一点，直接或经特殊设备与大的作金属连接。
工作接的主要指的是变压器中性点或中性线（ N 线）接的 N 线必需用铜芯绝缘线在配电中存在帮助等电位接线端子， 等电位接线端子一般均在箱柜内 必需留意，该接线端子不能外露不能与其它接的系统，如直流接的、屏蔽接的、防静电接的等混接也不能与 PE线连接 3、安全爱护接的安全爱护接的就是将电气设备不带电的金属部分与接的体之间作良好的金属连接即将大楼内的用电设备以及设备邻近的一些金属构件，有 PE线连接起来，但 严 禁 将 PE 线 与 N 线 连 接 4、直流接的为了使各个电子设备的精确性好、稳固性高，除了需要一个稳固的供电电源外，仍必需具备一个稳固的基准电位 可采纳较大截面积的绝缘铜芯线作为引线， 一端直接与基准电位连接，另一端供电子设备直流接的5、屏蔽接的与防静电接的为防止智能化大楼内电子运算机机房干燥环境产生的静电对电子设备的干扰而进行的接的称为防静电接的 为了防止外来的电磁场干扰， 将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接的，称为屏蔽接的 6、功率接的系统电子设备中， 为防止各种频率的干扰电压通过交直流电源线侵入， 影响低电平信号的工作而装有交直流滤波器，滤波器的接的称功率接的二、要求1、独立的防雷爱护接的电阻应小于等于 10 欧。
2、独立的安全爱护接的电阻应小于等于 4 欧3、独立的沟通工作接的电阻应小于等于 4 欧4、独立的直流工作接的电阻应小于等于 4 欧5、防静电接的电阻一般要求小于等于 100 欧三、智能大厦接的系统的设计1、防雷接的系统接的体一般利用智能大厦桩基，桩基上端钢筋通过承台面钢筋 连在一起 防雷接的系统引下线一般利用柱子内钢筋 防雷接闪器用避雷带和避雷针结合的方式，智能大厦 30 米及以上，每三层利用圈梁钢筋与柱筋连在一起构成均压环接的电阻要求小于 1 欧姆可编辑资料 -- -- -- 欢迎下载精品名师归纳总结2、工作接的系统线就是电力系统中的 N 线3、爱护接的系统，在变配电所内适当位置设总等电位铜排，从等电位铜排引出PE 强电干线，每层在适当位置设帮助等电位铜排，从帮助等电位铜排引接的线至设备外壳及金属管道等4、直流接的系统直流接的系统基准电位引自总等电位铜排，采纳 35 铜芯绝缘线，穿钢管爱护直接引至设备邻近，作直流接的用5、功率接的用与相导体等截面的绝缘铜芯线从楼层配电箱与相导体一起引来， 在 TN-S 系统中就是中性线 N6、屏蔽接的及防静电接的， 自总等电位铜排引出 PE弱电干线， 每层在适当位置设弱电帮助等电位铜排， 电子设备的外壳， 金属管路的屏蔽及抗静电接的均引起至弱电帮助等电位铜排。
5、电气工程中常显现的 英文 专出名词基本概念1.1 保安性 fail-safe 为防止产品本身的危急故障而设计的性能1.2 正常状态 nromal condition 全部用于防止危急的设施均无损坏的状态1.3 电气事故 electric accident 由电流、电磁场、雷电、静电和某些电路故障等直接或间接造成建筑设施、电气设备毁坏、人、动物伤亡，以及引起火灾和爆炸等后果的大事1.4 触电电击 electric shock 电流通过人体或动物体而引起的病理、 生理效应1.5 电磁场损害 injury due to electromagnetic field 人体在电磁场作用下吸取能量受到的损害1.6 破坏性放电介质击穿 disruptive discharge dielectric breakdown 固体、液体、气体介质及其组合介质在高电压作用下， 介质强度丢失的现象 破坏性放电时，电极间的电压快速下降到零或接近于零1.7 短路 short circuit 通过比较小的电阻或阻抗，偶然的或有意的对一个电路中在正常情形下处于不同电压下的两点或几点之间进行的连接1.8 绝缘故障 insulation fault 绝缘电阻的不正常下降。
1.9 接的故障 earth fault 由于导体与的连接或对的绝缘电阻变得小于规定值而引起的故障1.10 过电流 overcurrent 超过额定电流的电流1.11 过电压 overvoltage 超过额定电压的电压1.12 过负载 overload 超过额定负载的负载1.13 导电部分 conductive part 能导电，但不肯定承载工作电流的部分1.14 带电部分 live part 正常使用时被通电的导体或导电部分，它包括中性导体，但按惯例，不包括爱护中性导体 〔PEN 导体〕 注：此术语不肯定意味着触电危急1.15 外露导电部分 exposed conductive part 电气设备能被触及的导电部分它在正常时不带电，但在故障情形下可能带电 注：在故障情形下，通过外露导电部分才能带电的电气设备的导电部分不被认为是外露导电部分1.16 外部导电部分 extraneous conductive part 不是电气装置组成部分且易引入电位 〔 通常是的电位 〕 的导电部分1.17 同时可触及部分 simultaneously accessible parts 人能同时触及的导体或导电部分，或在某些场所中动物能同时触及的导体或导电部分。
注：同时可可编辑资料 -- -- -- 欢迎下载精品名师归纳总结触及部分可以是： ① 带电部分 ② 外露导电部分 ③ 外部导电部分 ④ 爱护导体 ⑤ 接的极 1.18 直接接触 direct contact 人或动物与带电部分的接触1.19 间接接触 indirect contact 人或动物与故障情形下变为带电的外露导电部分的接触1.20 接触电压 touch voltage 绝缘损坏时，同时可触及部分之间显现的电压 注：① 按惯例， 此术语仅用在与间接接触爱护有关的方面 ② 在某些情形下，接触电压值可能受到触及这些部分的人的阻抗的明显 影响1.21 跨步电压 step voltage 人站立在有电流流过的大的上，加于两足之间的电压1.22 安全特低电压 safety extra-low voltage〔SELV〕 用安全隔离变压器或具有独立绕组的变流器与供电干线隔离开的电路中， 导体之间或任何一个导体与的之间有效值不超过 50 伏的沟通电压1.23 对的电压 voltage to earth 带电体与大的之间的电位差 〔 大的电位为零 〕 1.24 对的过电压 overvoltage to earth 高于正常对的峰值电压 〔 对应于最高系统电压 〕 ，以峰值电压表示的对的电压。
1.25 触电电流 shock current 通过人体或动物体并具有可能引起病理、 生理效应特点的电流1.26 感知〔 电流〕 阈值 threshold of perception current 在给定条件下，电流通过人体，可引起任何感觉的最小电流值1.27 摆脱〔 电流〕 阈值 threshold of let-go current 在给定条件。
