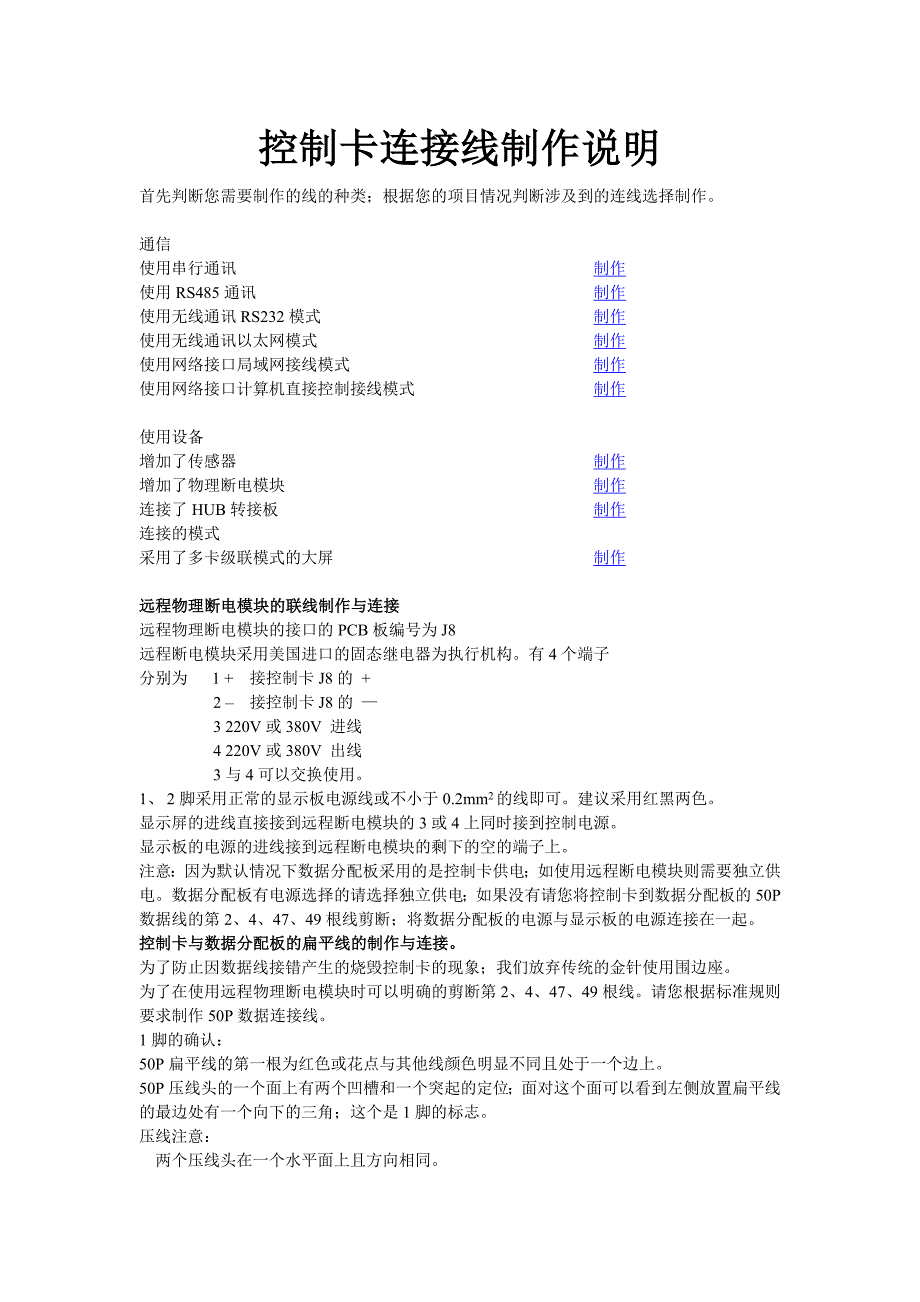

控制卡连接线制作控制卡连接线制作说明说明首先判断您需要制作的线的种类；根据您的项目情况判断涉及到的连线选择制作通信 使用串行通讯制作 使用 RS485 通讯制作 使用无线通讯 RS232 模式制作 使用无线通讯以太网模式制作 使用网络接口局域网接线模式制作 使用网络接口计算机直接控制接线模式制作使用设备 增加了传感器制作 增加了物理断电模块制作 连接了 HUB 转接板制作 连接的模式 采用了多卡级联模式的大屏制作远程物理断电模块的联线制作与连接远程物理断电模块的联线制作与连接 远程物理断电模块的接口的 PCB 板编号为 J8 远程断电模块采用美国进口的固态继电器为执行机构有 4 个端子 分别为 1 + 接控制卡 J8 的 + 2 – 接控制卡 J8 的 — 3 220V 或 380V 进线 4 220V 或 380V 出线 3 与 4 可以交换使用 1、 2 脚采用正常的显示板电源线或不小于 0.2mm2的线即可建议采用红黑两色 显示屏的进线直接接到远程断电模块的 3 或 4 上同时接到控制电源 显示板的电源的进线接到远程断电模块的剩下的空的端子上 注意：因为默认情况下数据分配板采用的是控制卡供电；如使用远程断电模块则需要独立 供电。
数据分配板有电源选择的请选择独立供电；如果没有请您将控制卡到数据分配板的 50P 数据线的第 2、4、47、49 根线剪断；将数据分配板的电源与显示板的电源连接在一起控制卡与数据分配板的扁平线的制作与连接控制卡与数据分配板的扁平线的制作与连接 为了防止因数据线接错产生的烧毁控制卡的现象；我们放弃传统的金针使用围边座 为了在使用远程物理断电模块时可以明确的剪断第 2、4、47、49 根线请您根据标准规则 要求制作 50P 数据连接线 1 脚的确认： 50P 扁平线的第一根为红色或花点与其他线颜色明显不同且处于一个边上 50P 压线头的一个面上有两个凹槽和一个突起的定位；面对这个面可以看到左侧放置扁平 线的最边处有一个向下的三角；这个是 1 脚的标志 压线注意：两个压线头在一个水平面上且方向相同 因为 50P 压线头比较长，不可迅速用力且需要调整压线钳的橙色压线器在压线钳的中间 位置缓慢用力到压下为止一定要安装反折扣；否则插入控制卡后会很难完整的拔出 网络通讯平行线的制作网络通讯平行线的制作 平行线用于网络产品与网络布线产品之间进行连接的标准 568B 连接线的通俗称呼 在本产品上适合于控制卡与HUB、交换机的连接。
100BaseT 连接双绞线，以 100Mb／S 的 EIA／TIA 568B 作为标准规格步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6 米，最多不超过 100 米然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去 2－3 厘米 有一些双绞线电缆上含有一条柔软的尼龙绳，可以用打火机烧或 小心的剪掉如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利 于制作 RJ－45 接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开， 就可以得到较长的裸露线；带屏蔽的线只能再剥了（如图）步骤 2：剥线完成后的双绞线电缆如右图所示步骤 3：接下来就要进行拨线的操作将裸露的双绞线中的橙色对线拨向 自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右 方，如图所示 上：橙 左：绿 下：棕 右：蓝步骤 4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保 持不动， 即放在靠外的位置，如图所示调整线序为以下顺序： 左一：橙 左二：蓝 左三：绿 左四：棕步骤 5：小心的剥开每一对线，白色混线朝前因为我们是遵循 EIA／TIA 568B 的标准来制作接头，所以线对颜色是有一定顺序的（如图所示）。
需要特别注意的是，绿色条线应该跨越蓝色对线这里最容易犯错的地方就是 将白绿线与绿线相邻放在一起，这样 会造成串扰，使传输效率降低 左起： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 常见的错误接法是将绿色线放到第 4 只脚的位置（如图所示） 应该将绿色线放在第 6 只脚的位置才是正确的，因为在 100BaseT 网络中， 第 3 只脚与第 6 只脚是同一对的，所以需要使用同一对残见标准 EIA／TIA 568B） 左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕白橙／橙／白绿／蓝／白蓝／绿／白棕／棕步骤 6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约 14mm 的长度，之 所以留下这个长度是为了符合 EIA／TIA 的标准，您可以参考有关用 RJ-45 接头 和双绞线制作标准的介绍最后再将双绞线的每一根线依序放入 RJ－45 接头的 引脚内，第一只引脚内应该放白橙色的线，其余类推，如图步骤 7：确定双绞线的每根线已经正确放置之后，就可以用 RJ－45 压线钳 压接 RJ－45 接头，如右图 市面上还有一种 RJ－45 接头的保护套，可以防止接 头在拉扯时造成接触不良。
使用这种保护套时，需要在压接 RJ－45 接头之前就 将这种胶套插在双绞线电缆上，如图步骤 8：重复步骤 2 到步骤 7，再制作另一端的 RJ－45 接头平行线的另 一端 RJ－45 接头的引脚接法完全一样完成后的连接线两端的 RJ－45 接头无 论引脚和颜色都完全～样，完成的 RJ45 接头应该如下图所示一 端： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 另一端： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕以上线路制作完成后可以使用测线器进行测量 网络通讯交叉线的制作网络通讯交叉线的制作 制作方法和上面基本相同，只是序上不像 568B，采用了 1-3,2-6 交换 的方式，也就是一头使用 568B 制作，另外一头使用 568A 制作一 端： 白绿／绿／白橙／蓝／白蓝／橙／白棕／棕 另一端： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕----------以上线路制作完成后可以使用测线器进行测量 使用使用 RS485 通讯的连接线的制作通讯的连接线的制作采用全双工方式 RS485 接口；接口定义：Pin No. Signal Pin No. Signal1 RX+ 6 NC2 RX- 7 NC3 TX- 8 NC4 TX+ 9 NC制作方法和上面基本相同线序为白橙／橙／白绿／绿／白蓝／蓝／白棕／棕注意不要把 RX+与 RX- 和 TX+与 TX- 一定是成对的双绞线；即一根色线和一根 颜色相同的花线。
另一端需要 RX 与 TX 交叉连接，定义根据使用的 RS485 的接线说明连 接 注意：注意： 1、、 一定要购买能支持全双工的转换器；对于只有两根接线的半双工转换器无法支持一定要购买能支持全双工的转换器；对于只有两根接线的半双工转换器无法支持2、、 在绝大多数的在绝大多数的 RS232 转转 485 的转换器的的转换器的 485 输出上均标有输出上均标有 1、、2、、3、、4 并在其他并在其他 地方标有说明或直接标地方标有说明或直接标 RX+ RX- TX+ TX- 不同品牌对顺序的定义不同不同品牌对顺序的定义不同 3、、 在连接时需要将在连接时需要将 RX 和和 TX 交换如下图连接：交换如下图连接：4、超大屏的超大屏的 RS485 级联线的制作与连接级联线的制作与连接采用全双工方式 RS485 接口；接口定义：Pin No. Signal Pin No. Signal1 RX+ 6 NC2 RX- 7 NC3 TX- 8 NC4 TX+ 9 NC制作方法和上面基本相同；但是另一端需要进行交叉。
双卡级联线序为一端 白橙／橙／白绿／绿／白蓝／蓝／白棕／棕另一端 绿／白绿／橙／白橙／白蓝／蓝／白棕／棕RX+ RX-TX- TX+TX+ 4 TX- 3RX- 2 RX+ 1RS485 转换器控制卡如果大于 2 块控制卡的连接可以采用连接器进行 3 分；建议使用焊接方式 连接采用 3 分线器时线的主线（贯穿整个显示屏的联线）连接方式：主线线序：一端 白橙／橙／白绿／绿／白蓝／蓝／白棕／棕另一端 白橙／橙／白绿／绿／白蓝／蓝／白棕／棕第三根分出的线（简称 3 分线）采用一端 白橙／橙／白绿／绿／白蓝／蓝／白棕／棕另一端 绿／白绿／橙／白橙／白蓝／蓝／白棕／棕注意市场上一些分线器的一个输出端的 1~8 的顺序是反的；如果您不幸买 到了请您使用那个反线序的来连接显示屏；用另外两个做主线；则 3 分线的另一端的线序为棕／白棕／蓝／白蓝／白橙／橙／白绿／绿使用配套传感器的使用配套传感器的 RS485 通讯线的制作与连接通讯线的制作与连接传感器采用半双工方式 RS485 方式通讯；控制卡有单独的通讯协议支持标 准的控制卡不具备连接传感器的能力；如需要连接传感器需要定货时提前声明。
接口定义：Pin No. Signal Pin No. Signal1 RX+ 6 NC2 RX- 7 NC3 TX- 8 NC4 TX+ 9 NC制作方法和上面基本相同；线序为一端 白橙／橙／绿／白绿／白蓝／蓝／白棕／棕3 分线控制卡 1控制卡 N控制卡 2主线连接器 另一端仅保留 白橙／橙／绿／白绿；其他线剪掉连接配套温湿度传感器时；将白绿与白橙短接在一起连接黄色 将绿和橙短 接在一起连接蓝色；红色接 24V 正 黑色接 24V 负其他传感器在没有特殊说明时将白绿与白橙短接在一起作为 A 端 将绿和橙 短接在一起作为 B 端；连接传感器的 A 和 B 有些传感器的 A、B 的定义是反 的如果连接上没有反映可以将 A、B 端对调连接不会造成硬件损坏RS232 通讯线的制作通讯线的制作公头：泛指所有针式的接头母头：泛指所有插槽式的接头所有接头的针脚有统一规定，在接头上都印好了的，连接时要注意查看在接线时没有提及的针脚都悬空不管我们使用母头，定义如下：9 针串口功能一览表Pin No. Signal Pin No. Signal 1 DCD 6 DSR 2 RXD 7 RTS 3 TXD 8 CTS 4 DTR 9 RI 5 GND 计算机串口直接连接控制卡的连接方法9 针对 9 针串口连接9 针母头 9 针母头2 —— 33 —— 25 —— 5 使用无线通讯的使用无线通讯的 RS232 线的制作线的制作 CDMA、GMS 等 GPRS 设备及 GPS 设备与控制的连接：公头：泛指所有针式的接头。
母头：泛指所有插槽式的接头所有接头的针脚有统一规定，在接头上都印好了的，连接时要注意查看在接线时没有提及的针脚都悬空不管我们使用母头，定义如下：9 针串口功能一览表Pin No. Signal Pin No. Signal 1 DCD 6 DSR 2 RXD 7 RTS 3 TXD 8 CTS 4 DTR 9 RI 5 GND 9 针对 9 针串口连接 9 针母头 9 针母头 2 —— 3 3 —— 2 4 —— 6 5 —— 5 6 —— 4 7 —— 8 8 —— 7。
