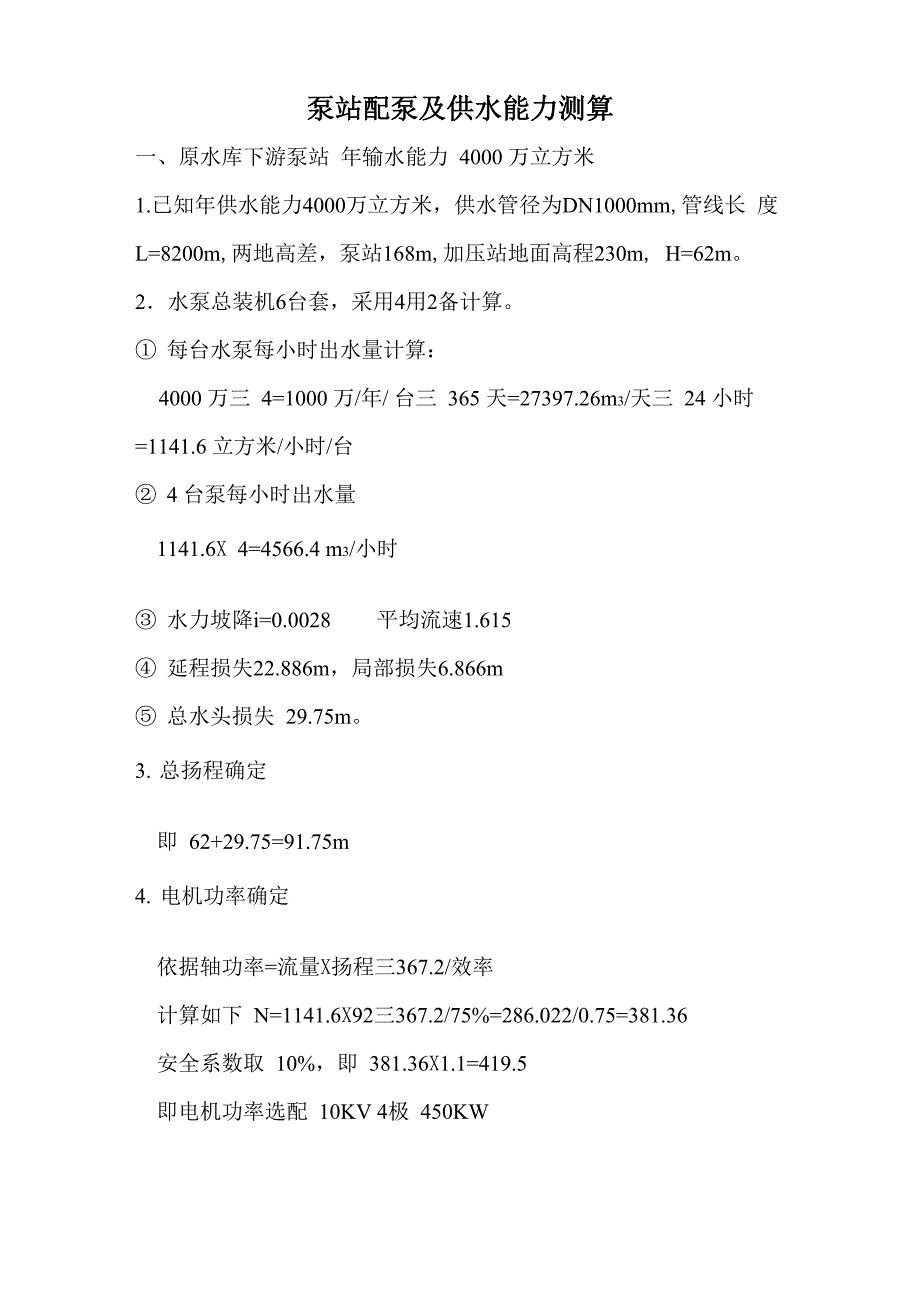

泵站配泵及供水能力测算一、原水库下游泵站 年输水能力 4000 万立方米1.已知年供水能力4000万立方米，供水管径为DN1000mm,管线长 度L=8200m,两地高差，泵站168m,加压站地面高程230m, H=62m2．水泵总装机6台套，采用4用2备计算① 每台水泵每小时出水量计算：4000 万三 4=1000 万/年/ 台三 365 天=27397.26m3/天三 24 小时=1141.6 立方米/小时/台② 4 台泵每小时出水量1141.6X 4=4566.4 m3/小时③ 水力坡降i=0.0028 平均流速1.615④ 延程损失22.886m，局部损失6.866m⑤ 总水头损失 29.75m3. 总扬程确定即 62+29.75=91.75m4. 电机功率确定依据轴功率=流量X扬程三367.2/效率计算如下 N=1141.6X92三367.2/75%=286.022/0.75=381.36安全系数取 10%，即 381.36X1.1=419.5即电机功率选配 10KV 4极 450KW5. 水泵总装机6台,采用5用一备,年输水能力4000万立方米,计 算如下：① 4000000025=80000002365=21917.81 立方 / 天三 24=913.24 m3/小时② 扬程 62+29.75=92m③ 电机功率确定N=913.24X92X 1X9.81236002 0.75=305.27KW/ 时安全系数 10%，即 305.27X1.1=335.8 KW/时故选用10KV四极电机功率为355KW/小时6. 二级泵站年供水量4000万立方米，水量分配① 新兴铸管 700 万② 太行钢铁 1000 万③ 新峰新能源 1500万④ 金鼎重工 800 万7. 二次加压泵站总装机 5 台泵，供水形式四运一备（备用互补）管道出口压力10kg/cm2，从泵站出管分两路供水，一台备用泵互补， 其已知条件如下（支-1）① 冀南钢铁供水管径DN800球墨铸铁管，管线长度 8748m+4400=13148m② 泵站高程232m，管线最高处高程293m （303m）高差 61+出水压力 10=71m③ 年供水能力 2300万方22台=1150万方2365=31507 方/天224=1313 m3/小时（单泵出水）X 2=2650④ 水力计算 水力坡降 0.0031 平均流速 1.4644沿程水头损失 52.43m⑤总扬程 71+52.43=123.43m⑥电机功率确定N=流量X扬程三367.2/效率N=1325X125mF367.2F75%=451.05F0.75=601.4m3Xl.l 系数 =661.54KW/s故选用710KW电机3台（包括1台备用）（支-2）太行钢铁支线① 太行钢铁供水采用 DN800 球墨铸铁管② 管线长度 L=4300m两地高差二级泵站232m，太行出口 290m 58m③ 年输水能力1700万方三365/天=46575.3m3/日三24=1940.6 m3/小时④ 水力计算水力坡降i=0.0017平均流速V=1.079m/秒水力损失 沿程+局部=7.203+2.161=9.364⑤ 总扬程计算 高程58m+水损9.364+出水压15=82.36约=85m⑥ 电机功率确定 按一台泵考虑依据N=流量X扬程三367.2三效率 得N=1941 X 85 367.2^ 0.75=599.07 X 1.1=658.98kw/ 小时按2台泵计算N=970.5X85 三 367.220.75=299.53 系数 10%即 299.53X1.1=329.5 kw/时选配 2 台， 355kw 高压电机。
一级泵站 年供水能力 3679 万立方米管径 D=1000mm L=8200水量Q=4200m3/小时水力坡降i=0.0024 平均流速V=1.4854m/秒水头损失 沿程+局部 即 19.36+5.808=25.168m两地高差 168-230=62m+25.17+10=97.17年最大输水量4200X24=10.08万X365天=3679万方单泵出水 4200三4=1050m3电机选配 N=1050X97三367.2三0.75=369.83369.83X1.1=406.8 选 450 电机（高压）。
