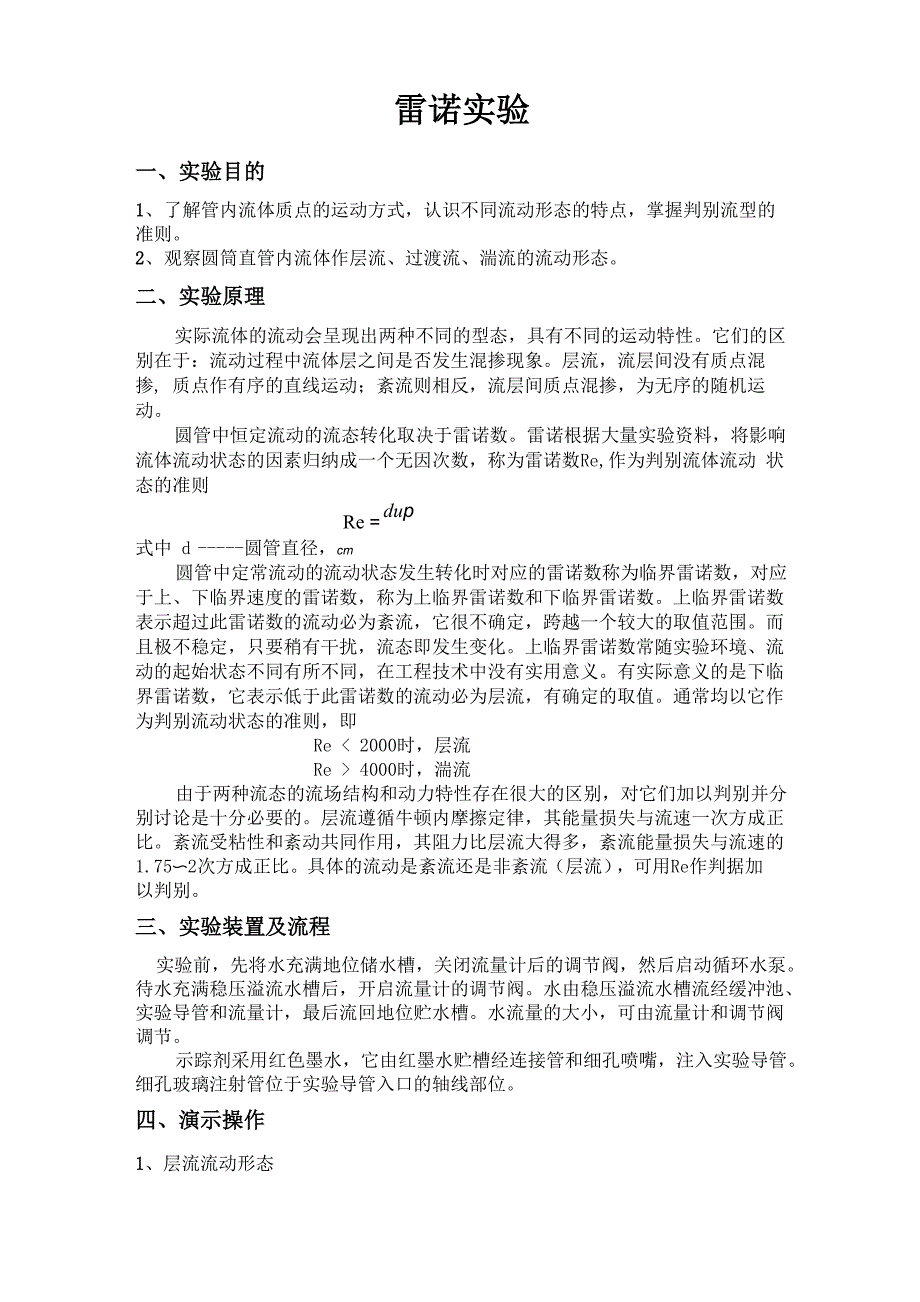

雷诺实验一、 实验目的1、 了解管内流体质点的运动方式，认识不同流动形态的特点，掌握判别流型的 准则2、 观察圆筒直管内流体作层流、过渡流、湍流的流动形态二、 实验原理实际流体的流动会呈现出两种不同的型态，具有不同的运动特性它们的区 别在于：流动过程中流体层之间是否发生混掺现象层流，流层间没有质点混掺, 质点作有序的直线运动；紊流则相反，流层间质点混掺，为无序的随机运动圆管中恒定流动的流态转化取决于雷诺数雷诺根据大量实验资料，将影响 流体流动状态的因素归纳成一个无因次数，称为雷诺数Re,作为判别流体流动 状态的准则Re =dup式中 d 圆管直径，cm圆管中定常流动的流动状态发生转化时对应的雷诺数称为临界雷诺数，对应 于上、下临界速度的雷诺数，称为上临界雷诺数和下临界雷诺数上临界雷诺数 表示超过此雷诺数的流动必为紊流，它很不确定，跨越一个较大的取值范围而 且极不稳定，只要稍有干扰，流态即发生变化上临界雷诺数常随实验环境、流 动的起始状态不同有所不同，在工程技术中没有实用意义有实际意义的是下临 界雷诺数，它表示低于此雷诺数的流动必为层流，有确定的取值通常均以它作 为判别流动状态的准则，即Re < 2000时，层流Re > 4000时，湍流由于两种流态的流场结构和动力特性存在很大的区别，对它们加以判别并分 别讨论是十分必要的。
层流遵循牛顿内摩擦定律，其能量损失与流速一次方成正 比紊流受粘性和紊动共同作用，其阻力比层流大得多，紊流能量损失与流速的 1.75〜2次方成正比具体的流动是紊流还是非紊流（层流），可用Re作判据加 以判别三、实验装置及流程实验前，先将水充满地位储水槽，关闭流量计后的调节阀，然后启动循环水泵 待水充满稳压溢流水槽后，开启流量计的调节阀水由稳压溢流水槽流经缓冲池、 实验导管和流量计，最后流回地位贮水槽水流量的大小，可由流量计和调节阀 调节示踪剂采用红色墨水，它由红墨水贮槽经连接管和细孔喷嘴，注入实验导管 细孔玻璃注射管位于实验导管入口的轴线部位四、演示操作1、层流流动形态实验时，先少许开启调节阀，将流速调至所需要的值在调解红墨水贮瓶的 下口旋塞，并做精细调节，使红墨水的注入流速与实验导管中主体流体的流速相 适应，一般略低于主体流体的流速为宜待流速稳定后，记录主体流体的流量 此时，在实验导管的轴线上，就可观察到一条平直的红色细流，好像一根拉直的 红线一样2、湍流流动型态缓慢的加大调节阀的开度，使水流量平稳地增大，玻璃导管内的流速也随之平 稳的增大此时可观察到，玻璃导管轴线上呈直线流动的红色细流，开始发生波 动。
随着流速的增大，红色细流的波动程度也随之增大，最后断裂成一段段的红 色细流当流速继续增大时，红墨水进入实验导管后立即呈烟雾状分散在整个导 管内，进而迅速与主体主流混为一体，使整个管内流体染为红色，以致无法辨别 红墨水的流线。
