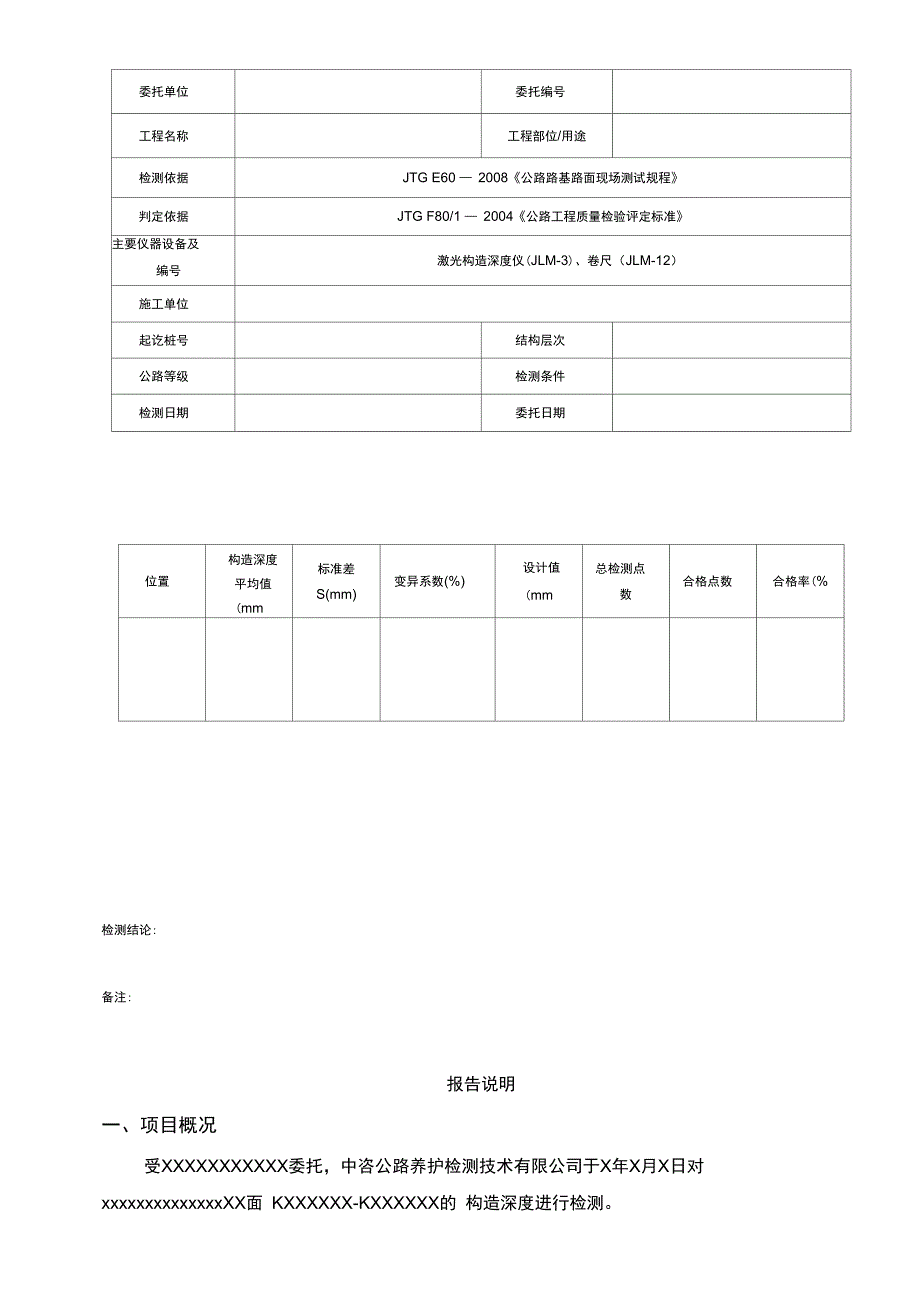

委托单位委托编号工程名称工程部位/用途检测依据JTG E60 — 2008《公路路基路面现场测试规程》判定依据JTG F80/1 — 2004《公路工程质量检验评定标准》主要仪器设备及编号激光构造深度仪(JLM-3)、卷尺（JLM-12）施工单位起讫桩号结构层次公路等级检测条件检测日期委托日期位置构造深度 平均值(mm标准差S(mm)变异系数(%)设计值(mm总检测点数合格点数合格率(%检测结论:备注:报告说明一、项目概况受XXXXXXXXXXX委托，中咨公路养护检测技术有限公司于X年X月X日对xxxxxxxxxxxxxxXX面 KXXXXXX-KXXXXXX的 构造深度进行检测二、检测依据、检测方法及设备1. 检测依据(1) 《公路路基路面现场测试规程》(JTG E60-2008);(2) 《公路工程质量检验评定标准》(JTG F80/1 — 2004);(3) 《公路沥青路面设计规范》(JTG D50-2006))根据现 行《公路沥青路面施工技术规范》( JTG F40 — 2004)中附录A沥青路面 使用性能气候分区看出 xxxxxxxxxxxxxxXXi气候区为 xxxxxxxx区,年平均降雨量在 XXXXXXXX(mm)所以路面构造深度指标为 xxxxxx2. 检测方法采用车载式激光构造深度仪法。
1) 对激光平整度仪进行预热2) 测试车停在起点前 50米处，启动测试系统程序，设置参数3) 进入测试路段后，启动系统的采集和记录程序4) 测试车驶出测试路段后，停止数据采集和记录，并恢复仪器 各部分至初始 状态3. 检测设备本次检测主要仪器设备见表 2 - 1表2 - 1主要仪器设备表序号仪器型号编号1激光构造深度仪COPRES-13gJLM-32卷尺30mJLM-12三、激光构造深度仪测值和铺砂法构造深度值相关关系对比试验结果根据比对试验检测结果，回归方程式为：y=1.0109x+0.0172 R=0.979上述回归方程相关系数F大于0.97，可知该激光构造深度仪测试结果与铺砂法测值之间具 有良好的相关关系四、附表附表01:路面构造深度检测评定表(上行方向)序^号桩号范围行车方检测结果技术指标单元评备注向(mr)(m)定结果平均值（mr）i标准差（mrh 变异系数（%构造深度检测实施方案中咨公路养护检测技术有限公司二 O xx年X月一、 项目概况受XXXXXXXXXXXXXX委托,中咨公路养护检测技术有限公司拟于X年X月X日对 XXXXXXXXXXXXXXX沥青路面 KXXXXX-KXXXXX**向**面层的构造深度进行检测。
二、 检测依据、检测方法及设备1. 检测依据(1) 《公路路基路面现场测试规程》(JTG E60-2008);(2) 《公路工程质量检验评定标准》(JTG F80/1 — 2004);(3) 《公路沥青路面设计规范》(JTG D50-2006))2. 检测方法采用车载式激光构造深度仪法1) 对激光平整度仪进行预热2) 测试车停在起点前 50米处，启动测试系统程序，设置参数3) 进入测试路段后，启动系统的采集和记录程序4) 测试车驶出测试路段后，停止数据采集和记录，并恢复仪器 各部分至初始 状态3. 检测设备本次检测主要仪器设备见表 2 - 1表2 - 1主要仪器设备表序号仪器型号编号1激光构造深度仪COPRES-13gJLM-32卷尺30mJLM-12三、人员构成根据该项目的特点，我公司组织了 X人的项目组，人员构成见表 3- 1表3—1 人员列表序号姓名职务或职责四、时间进度安排为保证检测质量与进度，制定进度计划如下表4 — 1时间进度安排序号工作名称时间安排1现场构造深度测试2数据整理、报告编制3报告提交。
