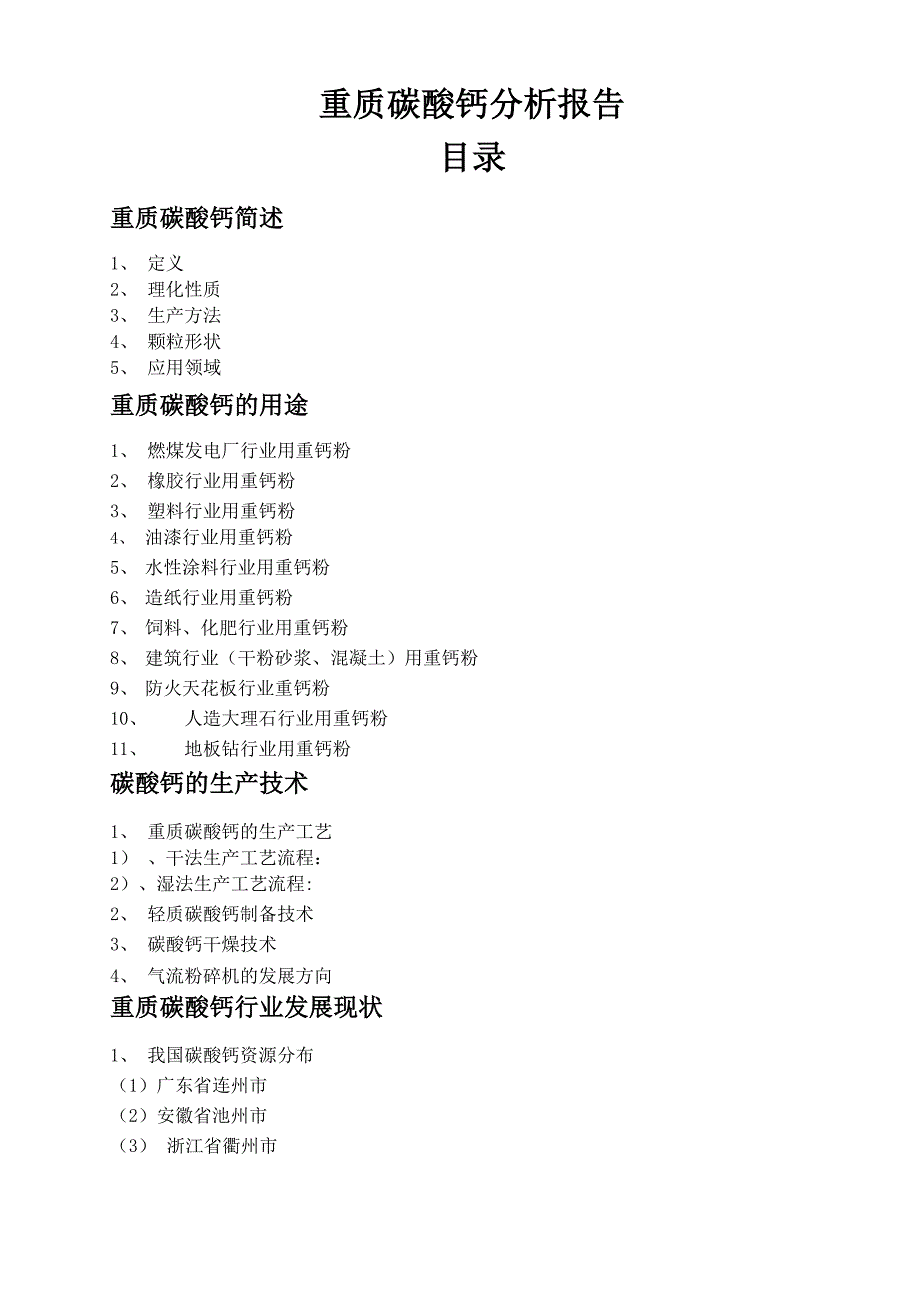

重质碳酸钙分析报告目录重质碳酸钙简述1、 定义2、 理化性质3、 生产方法4、 颗粒形状5、 应用领域重质碳酸钙的用途1、 燃煤发电厂行业用重钙粉2、 橡胶行业用重钙粉3、 塑料行业用重钙粉4、 油漆行业用重钙粉5、 水性涂料行业用重钙粉6、 造纸行业用重钙粉7、 饲料、化肥行业用重钙粉8、 建筑行业（干粉砂浆、混凝土）用重钙粉9、 防火天花板行业重钙粉10、 人造大理石行业用重钙粉11、 地板钻行业用重钙粉碳酸钙的生产技术1、 重质碳酸钙的生产工艺1） 、干法生产工艺流程：2） 、湿法生产工艺流程:2、 轻质碳酸钙制备技术3、 碳酸钙干燥技术4、 气流粉碎机的发展方向重质碳酸钙行业发展现状1、 我国碳酸钙资源分布（1）广东省连州市（2）安徽省池州市（3） 浙江省衢州市（4） 广西省贺州市2、 碳酸钙市场需求状况及前景分析重质碳酸钙分析报告重质碳酸钙简述1、 定义重质碳酸钙性质，白色粉末，无色、无味在空气中稳定•几乎不溶于水， 不溶于醇遇稀醋酸、稀盐酸、稀硝酸发生泡沸，并溶解加热到898°C开始分 解为氧化钙和二氧化碳重质碳酸钙，简称重钙，是由天然碳酸盐矿物如方解 石、大理石、石灰石磨碎而成.是常用的粉状无机填料，具有化学纯度高、惰性大、 不易化学反应、热稳定性好、在400C以下不会分解、白度高、吸油率低、折光 率低、质软、干燥、不含结晶水、硬度低磨耗值小、无毒、无味、无臭、分散性 好等优点。
碳酸钙（Calcium Carbona te）是一种重要的、用途广泛的无机盐 重质碳酸钙（Heavy Calcium Carbona te） 又称研磨碳酸钙（Ground Calcium Carbonate，简称GCC美国称Kotamite），是用机械方法直接粉碎天然的方解 石、石灰石、白垩、贝壳等而制得由于它的沉降体积（l°l-1.9mL/g/g）比 用化学方法生产的轻质碳酸钙沉降体积（28mL/g） 小,因此被称为重 质碳酸钙.2、 理化性质碳酸钙的化学式为caco3 ,其结晶体主要有复三方偏三面晶类的方解石和斜 方晶类的文石，在常温常压下，方解石是稳定型，文石是准稳定型，目前主要以方 解石为主在常压下,方解石加热到898 C、文石加热到825 C,将分解为氧化 钙和二氧化碳；碳酸钙与所有的强酸发生反应，生成水和相应的钙盐（如氯化钙 CaCl2），同时放出二氧化碳；在常温（25 C）下，碳酸钙在水中的浓度积为 8. 7 X 1029、溶解度为00014，碳酸钙水溶液的pH值为9. 5〜10. 2， 空气饱和碳酸钙水溶液的pH值为8碳酸钙无毒、无臭、无刺激性， 通常为白色，相对密度为2. 7〜2。
9莫氏硬度方解石为3，文石为35〜 4方解石具有三组菱面体完全解理，文石亦具有解理重质碳酸钙的沉降体积：1. 2〜1. 9ml/ g,比表面积为1m2/g左右；重质碳酸钙由于颗粒大、表面光洁、 比表面积小，因此吸油值较低，为48ml/ 100g左右.3、 生产方法重质碳酸钙的生产工艺流程有两种干法生产工艺流程：首先手选从采石 场运来的方解石、石灰石、白垩、贝壳等，以除去脉石；然后用破碎机对石灰石 进行粗破碎，再用雷蒙（摆式）磨粉碎得到细石灰石粉，最后用分级机对磨粉进行 分级，符合粒度要求的粉末作为产品包装入库，否则返回磨粉机再次磨粉4、 颗粒形状重质碳酸钙的形状都是不规则的，其颗粒大小差异较大，而且颗粒有一定的 棱角，表面粗糙,粒径分布较宽，粒径较大，平均粒径一般为1~10 口 m.重质碳酸 钙按其原始平均粒径（d）分为:粗磨碳酸钙（〉3口m）、细磨碳酸钙（1~3um）、 超细碳酸钙（0. 5〜1口 m重质碳酸钙的粉体特点：a颗粒形状不规则；b粒径分布较宽;c.粒径较大5、应用领域目前，碳酸钙已广泛应用于电厂、造纸、塑料、塑料薄膜、化纤、橡胶、 胶粘剂、密封剂、日用化工、化妆品、建材、涂料、油漆、油墨、油灰、封蜡、 腻子、毡层包装、医药、食品（如口香糖、巧克力）、饲料中，其作用有:增加 产品体积、降低成本，改善加工性能（如调节粘度、流变性能、硫化性能）， 提咼尺寸稳定性,补强或半补强，提咼印刷性能,提咼物理性能（如耐热性、消光 性、耐磨性、阻燃性、白度、光泽度）等。
重质碳酸钙的用途通常用作填料，还广泛用于发电厂、人造地砖、橡胶、塑料、造纸、涂料、油漆、油墨、电缆、建筑用品、食品、医药、纺织、饲料、牙膏等日用化工行业1、燃煤发电厂行业用重钙粉石灰石烟气脱硫是将碳酸钙与燃煤过程中产生的二氧化硫合成亚硫酸钙（CaSO ），再与空气接触氧化成石膏（硫酸钙），能将燃煤电厂产生的二氧化硫3的排放有效减小达90%而生产的脱硫石膏可以做产品直接销售给水泥厂或石 膏板厂碳酸钙脱硫粉的用量与燃煤中含硫有关，通常为30万千瓦的燃煤电厂 需4万吨/年脱硫粉脱硫用石灰石质量控制标准质量项目湿度Ca0纯度MgOSiO3Fe 02 3Al 02 3规格机械杂质Wt—%Wt—%Wt— %Wt -%Wt—%Wt—%目数无块状 物、铁 屑、纤维丝石灰石粉<1%±52%<2%<1%<0.2%-04%<0.93%325 目 ±90%石灰石<1%52%<2%<1%<02% —0.4%<093%1 cm-2 cm石灰石沙<1%三52%<2%<1%<02% —04%<093%01 mm-06mm±70%2、橡胶行业用重钙粉橡胶一橡胶用重质碳酸钙粉：400目，白度：93%，碳酸钙:96%，碳酸 钙是橡胶工业中使用量最大大填充剂之一。
碳酸钙大量填充在橡胶之中,可增加 其制品的容积，并节约昂贵的天然橡胶,从而大大降低成本.碳酸钙填入橡胶中， 能获得比纯橡胶硫化物更高的抗张强度、撕裂强度和耐磨性.碳酸钙作为橡胶工业中使用得最早、用量最大的填充剂之一被大量填充在 橡胶制品之中，不仅可以增加制品的容积，而且能节约昂贵的天然橡胶或合成橡 胶，达到降低成本的目的1）、改进加工性能 橡胶在加工过程中，为了成形需要，十分重视其加工性能.在一般橡胶制 品配方之中，往往要加配若干份碳酸钙在浅色填料中，碳酸钙分散性最好，可 以与橡胶以任意比例混炼，又可将其他助剂一起混入，混炼方便2）、改进硫化胶性能,起补强和半补强作用 超细、微细碳酸钙填入橡胶,能获得比纯橡胶硫化物更高的扩张强度、耐 磨性、撕裂强度碳酸钙粒子越细,对橡胶扩张强度、撕裂强度、挠曲性的提高 越明显活性碳酸钙已被应用于天然橡胶、合成橡胶中，它能使橡胶的扩张强度 得到很大的改进.3）、在橡胶加工中发挥一些特殊的作用 在硫化橡胶中，碳酸钙可以调节硬度，微细碳酸钙、活性碳酸钙每增加10份硬度增加邵氏2〜3度在橡胶工业中往往通过改变碳酸钙填充量来调节硬 度3、塑料行业用重钙粉 塑料—塑料母料、色母粒用重质碳酸钙粉（重钙粉）400 目，要求高温加热 后白度不变，矿石结构为大结晶方解石，碳酸钙含量:99％，白度：95％，碳酸 钙在塑料制品中能起到一种骨架作用，对塑料制品尺寸的稳定性有很大作用，还 能提高制品的硬度,并提高制品的表面光泽和表面平整性。
由于碳酸钙白度在 90 以上,还可以取代昂贵的白色颜料.碳酸钙被广泛用在填充聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）等树脂 之中添加碳酸钙对提高改善塑料制品某些性能以扩大其应用范围有一定作用, 在塑料加工中它们可以减少树脂收缩率，控制粘度还能起到以下作用: 1）、提高塑料制品尺寸的稳定性碳酸钙的添加，在塑料制品之中起到一种骨架作用,对塑料制品尺寸的稳 定有很大作用2） 、改善塑料加工性能碳酸钙的添加可以改变塑料的流变性能碳酸钙粉体，在添加中往往数 量比较大,这样就有助于它和其他组成部分的混合，也有助于塑料的加工成形 碳酸钙的添加,特别是经过表面处理过的碳酸钙添加之后，不但可以提高制品的 硬度，提高制品的表面光泽和表面平整性，还可以减少塑料制品的收缩率、线膨 胀系数、蠕变性能，为加工成形创造了条件3） 、提高塑料制品的耐热性在一般塑料制品中添加碳酸钙，耐热性能皆有提高例如：在聚丙烯中， 添加40%左右碳酸钙，耐热性提高200°C左右在填充比＜20%时，耐热温度提 高8〜130C.4） 、可使制品具有某些特殊性能碳酸钙添加于电缆料中有一定的绝缘作用，碳酸钙的添加可以提高某些 制品的电镀性能、印刷性能。
微细或超细的碳酸钙添加在聚氯乙烯（PVC）中， 有一定的阻燃作用5） 、降低塑料制品成本普通的轻质碳酸钙、重质碳酸钙其价格都远远低于塑料价格，碳酸钙的 添加会使塑料制品的成本降低因此国外称碳酸钙为填充剂（Fil ler ）或增量剂 （Ex tender）在现阶段，添加碳酸钙以降低塑料的成本为主要目标随着碳酸 钙表面性质的改善和形状、粒度的可控，碳酸钙将逐渐成为补强或赋予功能性为 目的的功能性填充剂4、 油漆行业用重钙粉油漆—乳胶漆用重质碳酸钙（重钙粉）800目或1000目，白度：95%，碳酸 钙：96%）碳酸钙在油漆行业中的用量也较大，例如在稠漆中用量为30%以上5、 水性涂料行业用重钙粉水性涂料用重质碳酸钙（重钙粉）800目或1000目，白度:95%，碳酸钙： 96%），碳酸钙在水性涂料行业的用途更为广泛，能使涂料不沉降，易分散，光 泽好等特性.在涂料中碳酸钙可作为白色颜料，起一种骨架作用，碳酸钙在涂料 工业中可作为体质颜料由于碳酸钙颜色是白色，在涂料中相对胶乳、溶剂价格 都便宜，而且颗粒细，能在涂料中均匀分散，所以被大量使用由于环保意识的 提高，在建筑方面涂料已大量用水性涂料，由于碳酸钙是白色又亲水，价格又便 宜，所以获应用。
碳酸钙的填入可以增强底漆对基层表面的沉积性和渗透性在 涂料中腻子是用来填平基面，是整体涂料的中间层，不论什么腻子都需要加大量 填料，腻子中的填料主体是重质碳酸钙，再少量加一些锌钡白以增加粘性防止漆 层松散，同时适当地加入沉淀碳酸钙以便干后打磨在厚漆中，碳酸钙可以使涂料增稠、加厚，起一种填充和补平作用所以 在厚漆中通常添加重质碳酸钙和轻质碳酸钙，添加重质碳酸钙可达24 6%〜78在面漆中，即罩面漆中，半光和无光漆则要采用增加体质颜料来削减光 泽的办法，碳酸钙就是理想的消光填料碳酸钙在多彩涂料中可作为其中一种添加剂发挥其作用，达到既降低材 料成本，又能提高装饰效果的目的.在多彩涂料中可用轻质碳酸钙，即沉淀碳酸 钙，其吸油量为80%左右，粒度15微米左右，比重2.7左右，折光率为160 左右也可用重质碳酸钙（方解石粉）即天然产大理石等研磨而成在金属防锈涂料中，碳酸钙是体质颜料，还有一点防锈作用，在金属防锈 涂料中碳酸钙的适当用量为30%6、 造纸行业用重钙粉碳酸钙在造纸中主要用作纸张的填料，为了保证纸张的一定强度、白度， 同时降低成本,在纸张中添加大量碳酸钙造纸用重质碳酸钙（重钙粉）：325 目， 白度要求：95%,碳酸钙含量:98％。
造纸行业中大量使用碳酸钙是基于国际上造 纸工业从酸性造纸工艺转向碱性或中性造纸工艺，这样就可以大量使用价廉的碳 酸钙代替以往的滑石和瓷土碳酸钙作为造纸用填料，具有以下优点：具有较高 的不透光性和光泽度、粒径均匀、颜色保持力强.7、饲料、化肥行业用重钙粉饲料行业中利用重钙粉作钙元素增加剂,取代原来的贝壳粉,。
