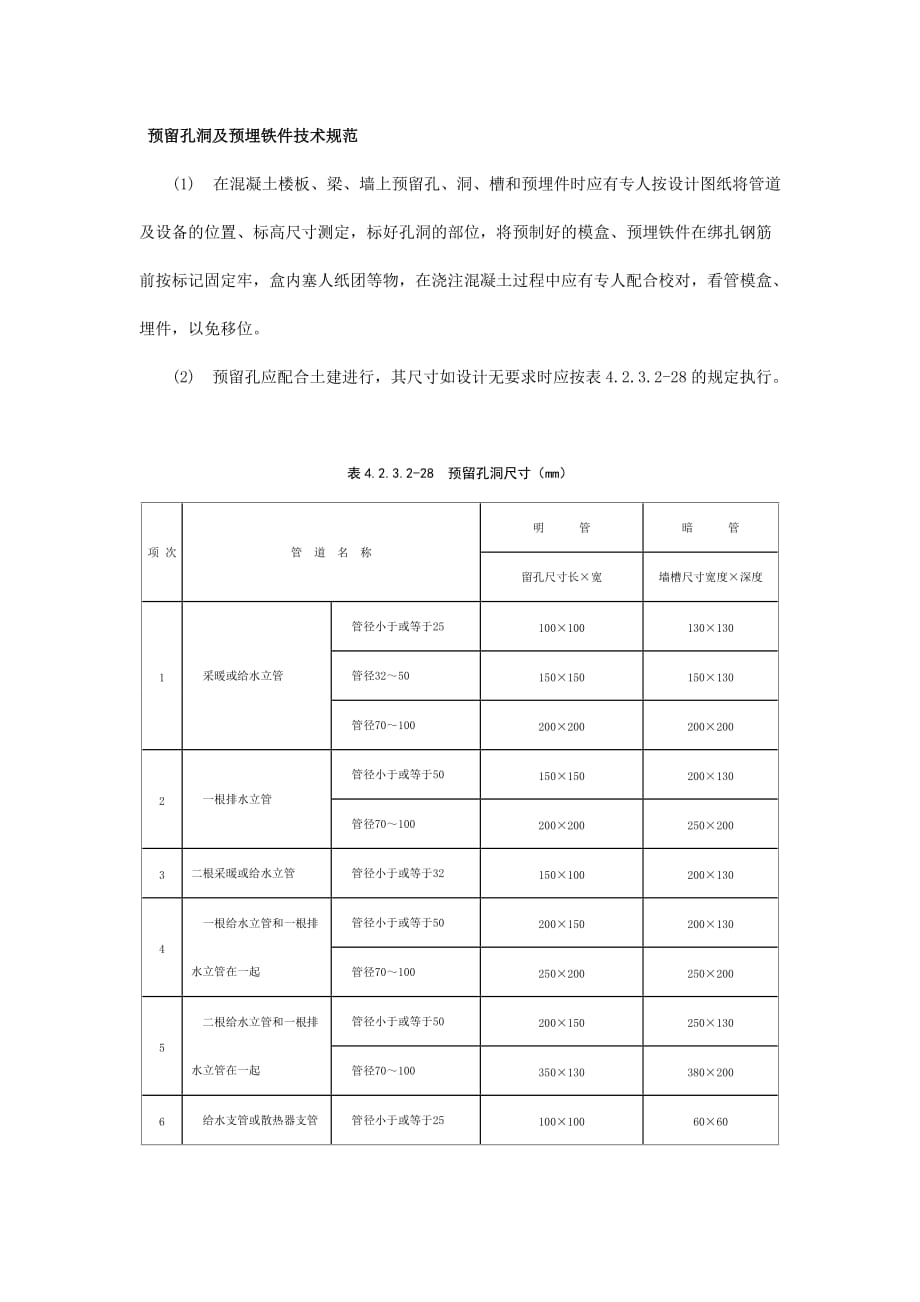

预留孔洞及预埋铁件 预留孔洞及预埋铁件技术规范技术规范 (1) 在混凝土楼板、 梁、 墙上预留孔、 洞、 槽和预埋件时应有专人按设计图纸将管道及设 备的位置、 标高尺寸测定，标好孔洞的部位，将预制好的模盒、 预埋铁件在绑扎钢筋前按标 记固定牢，盒内塞人纸团等物，在浇注混凝土过程中应有专人配合校对，看管模盒、 埋件， 以免移位 (2) 预留孔应配合土建进行，其尺寸如设计无要求时应按表 4.2.3.2-28 的规定执行 表 4.2.3.2-28 预留孔洞尺寸（mm） 项 次管 道 名 称明 管暗 管 留孔尺寸长×宽墙槽尺寸宽度×深度 1采暖或给水立管管径小于或等于25100×100130×130 管径32～50150×150150×130 管径70～100200×200200×200 2一根排水立管管径小于或等于50150×150200×130 管径70～100200×200250×200 3二根采暖或给水立管管径小于或等于32150×100200×130 4一根给水立管和一根排 水立管在一起 管径小于或等于50200×150200×130 管径70～100250×200250×200 5二根给水立管和一根排 水立管在一起 管径小于或等于50200×150250×130 管径70～100350×130380×200 6给水支管或散热器支管管径小于或等于25100×10060×60 管径32～40150×130150×100 7排水支管管径小于或等于80250×200— 管径100300×250— 8采暖或排水主干管管径小于或等于80300×250— 管径100～125350×300— 9给水引人管管径小于或等于100300×200— 10排水排出管穿基础管径小于或等于80300×300— 管径100～150（De＋300）×（De＋200）— 注：1 给水引人管，管顶上部净空一般不小于100mm； 2 排水排出管，管顶上部净空一般不小于150mm。
(3) 凡属预制墙板楼板需要剔孔洞，必须在装修或抹灰前剔凿，其直径与管外径的间 隙不得超过 30mm，遇有剔混凝土空心楼板或断钢筋，必须预先征得有关部门的同意及采取 相应补救措施后，方可剔凿 (4) 在外砖内模和外挂板内模工程中，对个别无法预留的孔洞，应在大模板拆除后及 时进行制凿 (5) 用电锤或手锤、堑子剔凿孔洞时，用力要适度，严禁用大锤操作。
