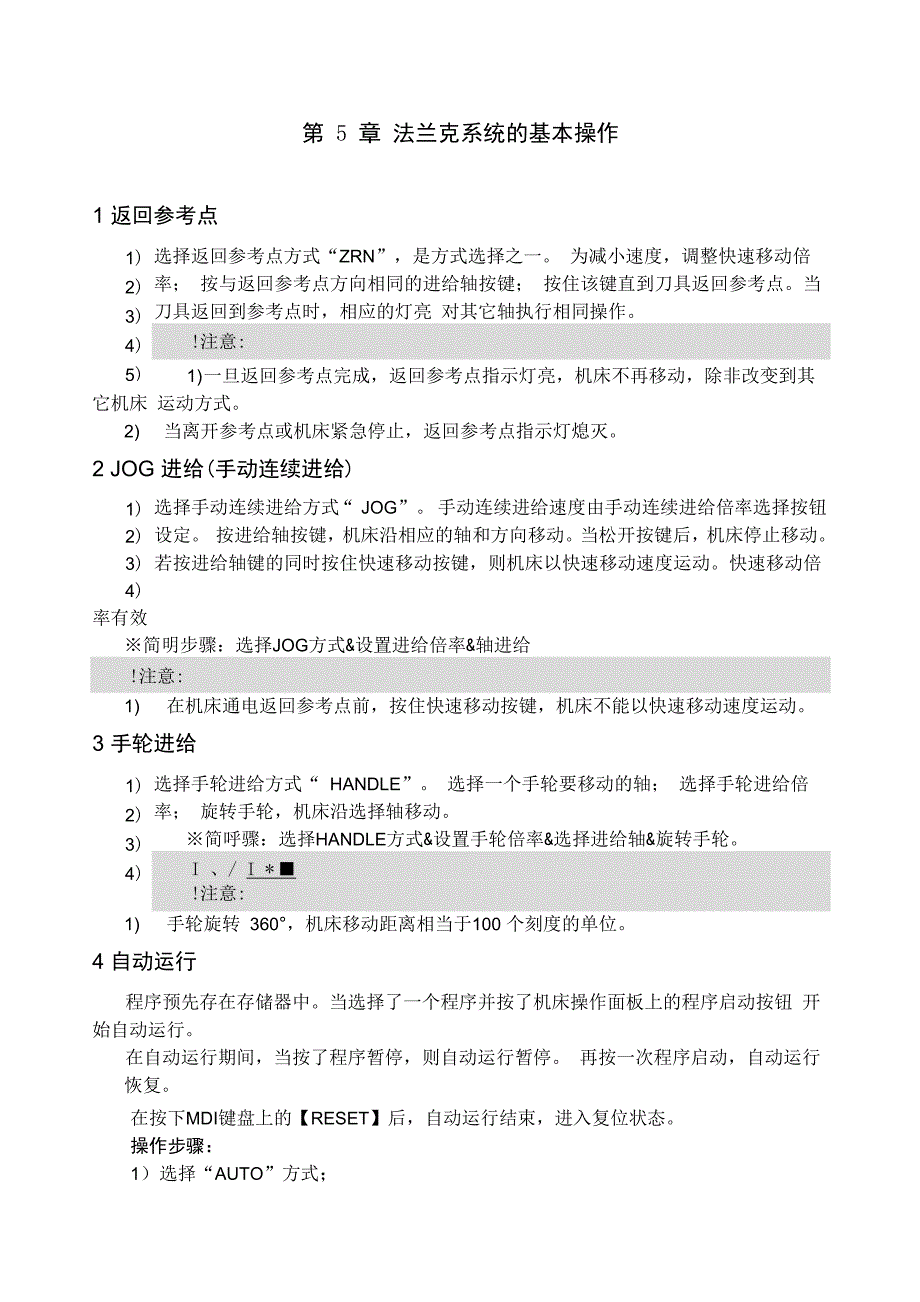

第 5 章 法兰克系统的基本操作1 返回参考点1)2)3)4)5)选择返回参考点方式“ZRN”，是方式选择之一 为减小速度，调整快速移动倍率； 按与返回参考点方向相同的进给轴按键； 按住该键直到刀具返回参考点当刀具返回到参考点时，相应的灯亮 对其它轴执行相同操作注意:1) 一旦返回参考点完成，返回参考点指示灯亮，机床不再移动，除非改变到其它机床 运动方式2) 当离开参考点或机床紧急停止，返回参考点指示灯熄灭选择手动连续进给方式“ JOG” 手动连续进给速度由手动连续进给倍率选择按钮设定 按进给轴按键，机床沿相应的轴和方向移动当松开按键后，机床停止移动 若按进给轴键的同时按住快速移动按键，则机床以快速移动速度运动快速移动倍2 JOG 进给(手动连续进给)1)2)3)4) 率有效※简明步骤：选择JOG方式&设置进给倍率&轴进给!注意:1) 在机床通电返回参考点前，按住快速移动按键，机床不能以快速移动速度运动3 手轮进给1)2)3)4)选择手轮进给方式“ HANDLE” 选择一个手轮要移动的轴； 选择手轮进给倍率； 旋转手轮，机床沿选择轴移动※简呼骤：选择HANDLE方式&设置手轮倍率&选择进给轴&旋转手轮。
I 、/ I * ■!注意:1) 手轮旋转 360°，机床移动距离相当于100 个刻度的单位4 自动运行程序预先存在存储器中当选择了一个程序并按了机床操作面板上的程序启动按钮 开始自动运行在自动运行期间，当按了程序暂停，则自动运行暂停 再按一次程序启动，自动运行恢复在按下MDI键盘上的【RESET】后，自动运行结束，进入复位状态操作步骤：1） 选择“AUTO”方式；2） 按|PROG显示程序画面；3） 按［［〉］直至出现［DIR ］;4） 按［（OPRT）］；5） 输入程序名，如 Oxxxx6） 按［O SRH］软键7） 按机床操作面板上的程序启动按键，自动运行启动8） 在自动运行中，若暂停运行按程序暂停按键，若中止运行按MDI键盘上的RESET 按键5 MDI 运行在MDI方式下，用MDI键盘上的键在程序显示画面可编辑最多10行的程序段，然后 执行MDI 运行用于简单的操作操作步骤：1） 选择“ MDI ”方式2） 按|PROG显示程序画面和［MDI ］软键屏幕显示自动输入程序号O00003） 与普通的程序编辑方法类似，编辑用执行的程序在最后一个程序段中，输入M99, 可在程序运行结束后自动回到程序开头。
4） 如要删除MDI程序，则输入O,然后按MDI面板上的【DELETE】键5） 移动光标到程序头，按程序启动，程序开始执行1） 当执行到程序结束代码M02或M30时，程序自动删除并结束运行2） 当执行到M99时，程序结束运行并自动回到程序开头3） 按程序暂停， MDI 程序执行暂停4） 按【RESET】，MDI程序执行停止并复位5） MDI程序的行数，一般情况下在一页屏幕完全放得下，即最多6行6 DNC 运行DNC运行是读入接在阅读机/穿孔机接口的外设上的程序，同时进行自动加工 7 试运行在实际加工之前用来检查机床是否按所编制的程序运行，包括：■ 单段执行■ 空运行■ 机床锁住7.1 单段执行在“ AUTO ”方式下，“单段执行”方式通过一段一段程序执行来检查程序，按【单段 执行】开关启动单程序段运行方式（指示灯亮，再次按下时灭，取消单段执行方式）在单 程序段执行方式下，当按下【循环启动】按钮时，执行一个程序段，执行完成后机床停止 再次按【循环启动】按钮，执行下一程序段，直至程序结束操作步骤如下：1） 按操作面板上的【单段执行】开关按钮，指示灯亮2） 按【循环启动】按钮，执行一个程序段。
执行完成后，机床停止3） 再次按【循环启动】按钮，执行下一个程序段循环步骤 2）直至程序结束4） 按【单段执行】开关按钮，指示灯灭，取消“单段执行”方式7.2 空运行机床按参数设定的速度移动而不考虑程序设定的进给速度，该功能用于工件从工作台 卸下时检查程序驱动机床的运动操作步骤如下：1） 卸下工件（在本系统中，无需此步操作）2） 在“ AUTO ”方式下，按操作面板上的【空运行】按钮，指示灯亮3） 用快进修调改变进给速度4） 按【循环启动】按钮，执行程序5） 按操作面板上的【空运行】按钮，指示灯灭，取消“空运行”方式7.3 机床锁住当机床锁住时，机床不移动，但显示器上各轴的位置坐标在变化 操作步骤如下：1） 在“AUTO”方式下，按操作面板上的【机床锁住】按钮，指示灯亮2） 按【循环启动】按钮，执行程序3） 再次按操作面板上的【机床锁住】按钮，指示灯灭，取消“机床锁住”运行方式4） 执行此操作后，有些系统需再次回零8 编辑程序字是地址符及其紧跟其后的数字程序的编辑包括字的插入、更换和删除，还包括整 个程序的删除和自动插入顺序号，扩展编辑功能还可以实现程序的复制、移动和合并等8.1 字的插入、删除和修改对存储器中的程序进行字的插入、删除和修改。
8.1.1 字的插入、删除和修改字的插入、修改和删除的一般方法如下：选择“ EDIT ”方式■按pROG■选择要编辑的程序■ 检索要修改的字，方法包括扫描法和字检索法■ 执行字的修改、修改和删除8.1.2 扫描字检索1） 按【&】按键，光标在程序屏幕上逐字向前移动，并咼亮显示选中的字2） 按【&】按键，光标在程序屏幕上逐字向回移动，并咼亮显示选中的字3） 连续按【鸟】或【鸟】按键，则连续扫描字，如下图所示4） 当按下【I】按键，下一程序段的第一个字被检索5） 当按下【f】按键，前一程序段的第一个字被检索6） 连续按【I】或【f】按键，贝比标连续移动到程序段开头7） 按【PgDn I】显示下一页，并检索该页的第一个字8） 按【PgUpf】显示上一页，并检索该页的第一个字9） 连续按【PgDn 1】或【PgUp f】按键，则一页接一页显示8.1.3 字检索1 ）输入要检索的字，如 M032）按［检索I］软键，开始检索操作；按［检索f］软键，则反向开始检索操作 检索操作结束时，光标显示在检索到的字处，如下图所示8.1.4 指向程序头指向程序头是指将光标移到程序的起始位置，有三种方法实现方法一：在“EDIT”方式下当选择程序画面时按【RESET】，光标返回程序的开始处, 从程序开头显示程序内容。
方法二：在“EDIT”或“AUTO”方式下选择程序画面后，输入程序号，按［0搜索］ 方法三:在“EDIT”或“AUTO ”方式下选择程序画面后，按［（OPRT）］软键再按［REWIND］8.1.5 插入字的步骤（1） 在插入字前检索或扫描字（如 Z1250.0）2） 键入要插入的字（如 T15）3） 按【INSERT】键如在Z1250.0后插入T158.1.6 修改字的步骤（1） 在修改字前检索或扫描字（如 T15）2） 键入要替换的字（如 M15）3） 按【ALTER】键如把T15修改为M158.1.7 删除字的步骤（1） 检索或扫描字要删除的字（如 X100.0）2） 按【DELETE】键8.2 程序号检索当程序存储器中存有多个程序时，可以检索程序号步骤如下：(1) 选择“ EDIT ”或“ AUTO ” 方式2) 按［PROG |显示程序画面，软键［程序］选中3) 按［(OPRT)］软键(可不按，直接到第4步)4) 输入要检索的程序号，如000215) 按［0检索］软键，进行程序检索8.3 程序顺序号检索程序顺序号检索用于检索程序中的顺序号，从此顺序号的程序段启动或再启动步骤 如下：(1) 选择“AUTO”方式。
2) 按［PROG |显示程序画面，软键［程序］选中3) 按［(OPRT)］软键(可不按，直接到第4步)4) 输入要检索的程序顺序号，如N00215) 按卜检索］软键，进行程序顺序号检索8.4 删除程序用于删除存储器中的程序，操作步骤如下：(1) 选择“ EDIT ”方式2) 按|PROG |显示程序画面，软键［DIR ］选中⑶按［(OPRT)］软键4) 输入要删除的程序号，如O00215) 按【DELETE】按键，删除程序8.5 后台编辑程序在程序执行期间编辑另一个程序称为后台编辑，编辑方法与普通编辑相同，操作步骤 如下：(1) 选择“ EDIT ”或“ AUTO ” 方式2) 按|PROG |显示程序画面，软键［程序］选中⑶按［(OPRT)］软键4) 按［BG-EDT］软键5) 编辑程序6 )编辑后按［BG-END］，编辑程序保存9 创建程序(1) 选择“EDIT”方式2) 按 |PROG |键3) 按“O”并输入程序号⑷按【INSERT】键5) 编辑程序10 偏置设置按下offset setting |功能键可以显示和设置刀具补偿值和其它数据10.1 显示和设置刀具偏置值显示和设置刀具偏置值的操作步骤如下：(1) 按功能键 Offset setting。
2) 按［偏置］软键选择［几何］画面，输入数值，则直接显示(4)3) 或按［(操作)］软键，再按［几何］，则界面显示为(4) 按［(操作)］软键或直接输入数值，则显示(5) 用翻页键或光标键移至所需设定或修改的补偿值处，或输入欲设定或修改的补偿号 码并按［No.检索］软键6) 为设定补偿值，输入一个值并按［输入］软键为改变补偿值，输入一个值并按［+输 入］软键，该值与当前值相加，而［输入］则直接替换原值采用［测量］设定偏置值见 10.210.2 刀具偏置值的直接输入 将编程时所用的刀具参考位置与加工中实际使用刀具的刀尖位置的差值设定为刀具偏 置值，直接输入到刀偏寄存器10.2.1 Z向偏置值设置(1) 在手动方式中，用一把实际刀具切削端面A (假定工件坐标系已设定)2) X向退刀，Z向保持不动，停止主轴3) 测量工件坐标系原点到端面A的距离B4) 按功能键OFFSET SETTING和软键［偏置/OFFSET］，显示补偿画面如果磨损补 偿值和几何补偿值需分别设置，就显示相对应的画面5) 将光标移到欲设定的偏置号处⑹输入'Z'和测量值B7) 按软键［测量/Measure］10.2.2 X向偏置设置(1) 在手动方式中，切削表面B。
2) Z向退刀，X向保持不动，停止主轴3) 测量表面B的直径a4) 将光标移到欲设定的偏置号处6) 输入'X'和测量值a7) 按软键［测量/Measure］ 对所有使用的刀具重复以上步骤，其刀偏值自动计算设定10.3 工件偏置值设置显示工件坐标系(G54~G59)的工件原点偏置步骤如下：(1) 按下功能键［offset SETTING2) 按下［坐标系/WORK］3) 按软键［(操作/OPRT)］4) 通过光标选择欲设定的工件偏置处5) 输入所需的值，然后按下软键［输入/INPUT］，输入值设置为工件。
