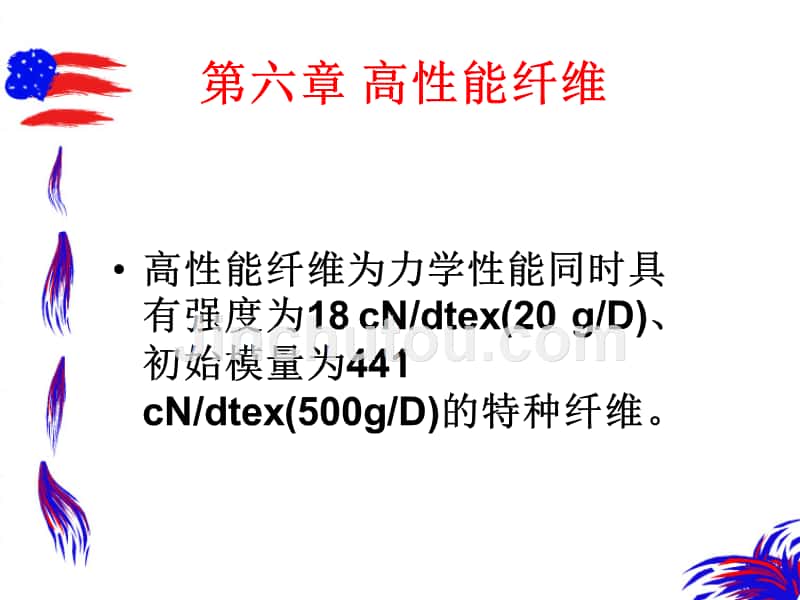

第六章 高性能纤维高性能纤维为力学性能同时具有强度为18 cN/dtex(20 g/D)、初始模量为441 cN/dtex(500g/D)的特种纤维第一节 对位芳纶纤维,凡是由酰胺键互相连接的芳基所构成的合成线型大分子，其中至少有85％的酰胺键直接连接在两个芳基环上，而有50％以下的酰胺键可被亚胺键所取代者都称之为芳族聚酰胺由芳族酰胺键长链大分子制成的纤维叫芳族聚酰胺纤维，我国简称芳纶象锦纶这样的脂肪族聚酰胺纤维具有某些缺点，如模量低，尺寸稳定性较差，在温度较高时的化学稳定性差以及耐高温性差等芳族聚酰胺纤维中，由于在大分子长链中用芳基取代了一般聚酰胺中的脂肪基，分子链的柔性减小，闭性增大，使所得纤维的玻璃化温度，耐热性能以及模量等都显著提高一 凯夫拉纤维的发展,凯夫拉（Kevlar)纤维由美国杜邦公司于1972年开始工业化生产，是芳香族聚酰胺( Aramid）纤维的一个品种我国于20世纪80年代初研制的两种纤维与凯夫拉纤维结构一致．命名为芳纶1414和芳纶14,总称为芳纶纤维用湿法纺出纤维，其纤维强伸模量达353 cN/dtex以上，比玻璃纤维高二倍半，在相同质量下，比玻璃纤维更刚硬1970年杜邦公司着手芳香族聚酰胺纤维工业化；1971年建立了一个工厂，以B纤维命名发表了专利并提供产品，之后商业命名为凯夫拉。
生产能力分别在1978年为6 810 t,1982年2X104 t以上目前凯夫拉纤维在美国和英国生产日本帝人1974年工业化生产Technora二对位芳香族聚酞胺纤维及其产品,美国杜邦：凯夫拉 帘子线凯夫拉29 各种用途的纱凯夫拉49 高模量纱凯夫拉68 中等模量纱凯夫拉100 各种色纱凯夫拉119 高伸长纱凯夫拉129 高强度纱凯夫拉149 超高模量纱,荷兰阿克苏：Twaron 1000 标准模量(SM)，用于织造、编织Twaron 1010 标准模量can）增强复合材料（缠绕成形）Twaron 1111 中等模量(IM)增强复合材料(缠绕成形、拉制成形)，织造、编织Twaron 1055 高模量（HM)，用于织造、编织Twaron 1056 高模量（HM）增强复合材料（缠绕成形、拉制成形）,,日本帝人：Technora 200 高强，橡胶基增强材料Technora 210高强，绳索Technora 240 高强，机织、针织物,三 凯夫拉纤维化学与物理性质,1.强度高、质量轻大部分短纤维产品其密度为1. 43-1. 44 g/cm3，而凯夫拉49为1. 44-1. 45 g/cm3，凯夫拉149为1. 47 g/cm3，与常规合纤相比，锦纶为1. 14 g/cm3，聚酯为1.38 g/cm3，碳纤维为1. 8 g/cm3，玻璃纤维为2. 25 g/cm3，钢丝为7. 9 /cm3。
因此凯夫拉纤维密度比锦纶、聚酯大，而比碳纤维、玻璃纤维和钢丝小，在基本相同强度下，凯夫拉具有较轻的特点2.强伸性能 凯夫拉纤维具有较高的强度和模量另外，它的强伸性能对于温度是不敏感的，一直到玻璃化温度以上凯夫拉纤维其单丝强度为22. 9-26. 5 cN/dtex凯夫拉纱最佳捻系数为1. 1凯夫拉长丝有一较宽的强伸范围；强度15.9-23. 8 cN/dtex；断裂伸长1.5%-4.4％；模量379. 5-970. 9 cN/dtex凯夫拉纤维的高结晶和各向异性使得其具有非常低的蠕变，但在较高的应力下，产生蠕变一般来讲，蠕变随着应力和温度的增加而增加3.压缩性能 在轴向和径向具有较低的压缩性能，这主要由于它的高结晶和高取向4.剪切性能凯夫拉纤维具有较低的剪切性能，因为它具有较高的各向异性5.耐磨性能由于凯夫拉纤维较弱的横向结合力，因此具有较低的耐磨性能，当纤维之间摩擦或与金属表面摩擦，易原纤化这种情况在纤维表面区域，易纤维劈裂或原纤化，以致形成断裂为了保护其表面，大部分凯夫拉纤维制品上油剂，增加耐磨性,6.抗燃性能 凯夫拉纤维在4270C时炭化它的氧指数为28.5-29，与诺梅克斯（Nomex)基本相同 。
7.降解温度凯夫拉纤维具有极好的热稳定性，这是芳香族聚酞胺固有的特性在500℃以上产生急剧的降解 .,四 纺丝方法,五 应用,用于轮胎工业；高压水龙带、三角皮带、运输带中的增强纤维；生产电缆(如深海电缆)、腰带和防弹背心等第二节碳纤维,一 碳纤维的品种分类 聚丙烯睛（PAN）基碳纤维；粘胶基碳纤维；沥青基碳纤维；木质素纤维基碳纤维；其他有机纤维基（各种天然纤维、再生纤维、缩合多环芳香族等合成纤维）碳纤维根据碳纤维的性能分类如下：高性能碳纤维：有高强度碳纤维、 高模量碳纤维、 中模量碳纤维等低性能碳纤维：耐火纤维、 碳质纤维、 石墨纤维等根据碳纤维的用途，碳纤维品种规格分为通用型GP和高性能型HP高性能型又分高强型HT和高模型HM,根据复合材料工程需要又开发了超高强型UHT和超高模型UTM,二 碳纤维性能,1.碳纤维的应力-应变曲线是一条直线，纤维在断裂前是弹性体，断裂是瞬间开始和完成的。
高模量碳纤维的最大延伸率是0. 35％，高强度碳纤维为1%，据报道已有延伸率为1. 5％的碳纤维商品碳纤维的弹性回复为100％缺陷在碳纤维内是随机分布的纤维长度增长，不仅包含裂纹数目增多，而且包含大裂纹、大空穴的几率也增大，并导致强度下降；同理碳纤维直径越粗，由于缺陷的存在，不仅承载的有效面积减小，而且易造成应力集中，导致强度下降强度随试样长度和直径的变化称之为“体积效应”或“尺寸效应”2.碳纤维的物理性能 碳纤维的密度在1. 5-2. 0 g/cm3之间，这除与原丝结构有关外，主要决定于炭化处理的温度一般经过高温(3000℃）石墨化处理，密度可达2. 0 g/cm3 碳纤维的热膨胀系数与其他类型纤维不同，它有各向异性的特点平行纤维方向是负值，而垂直于纤维方向是正值碳纤维的热导率随温度升高而下降碳纤维的比电阻与纤维的类型有关 具有很好的耐热性和耐高温性3.碳纤维的化学性能碳纤维的化学性能与碳很相似它除能被氧化剂氧化外，对一般酸碱是惰性的在空气中，温度高于4000C时则出现明显的氧化，生成CO和CO2在不接触空气或氧化气氛时，碳纤维具有突出的耐热性，与其他材料比较，碳纤维温度要高于1 500℃时强度才开始下降。
碳纤维还有良好的耐低温性能.如在液氮温度下，也不脆化，它还有耐油、抗放射、抗辐射、吸收有毒气体和减速中子等特性·,三碳纤维的结构,碳纤维是由许多微晶体堆砌而成的．微晶体的厚度为4-10nm，长度为10—25nm，它由约12—30个层面组成四 碳纤维的应用,1.土木建筑 2.航空、汽车复合材料的应用 3.工业上的应用 4.医疗卫生、体育用具,第三节超高分子量聚乙烯纤维,超高分子量聚乙烯纤维由超高分子量聚乙烯(UHMW—PE)制备，具有高强度、高模量纤维强度：265cN／tex, 模量:9354.8cN／tex以上， 模量及耐冲击性均高于芳纶，它密度小，耐化学试剂及紫外线性能优良． 聚乙烯有三个品级,低密度聚乙烯(LDPE)、中密度聚乙烯(MDPE)和高密度聚乙烯(HDPE)超高分子量聚乙烯的结构与 高密度聚乙烯相似，但相对分子质量高达5x105一5x106 一超高分子量聚乙烯纤维的制造,冻胶纺丝-超拉伸法 该方法先把超高分子量聚乙烯溶解在萘烷或液体石蜡等溶剂中，制成稀溶液(0.5％-10％)，脱泡后经喷丝头挤出，骤冷成冻胶丝．然后加热到结晶温度(90—150℃)以上，进行超倍拉伸，使分子链重排，形成伸直链结晶，得到高强度和高模量纤维．,二超高分子量聚乙烯纤维的性质,1．强度和模量,2．耐冲击性和比能量吸收能力高,3．电性能：适合于在高频电波下使用。
4．可加工性 5．热性能 6.其它性质,三超高分子量聚乙烯纤维的用途,滤材、降落伞、装 甲板、防弹背心和服装、子弹防护罩、增强复合材料、高模量织物、船用绳索、电缆、帆船篷布、医用材料及防身服装等第四节 其它高性能纤维,一 高性能聚丙烯腈纤维（PAN） 高性能聚丙烯腈纤维(PAN)对日光和其他大气条件 的耐受力极高， 同时也有极高的耐酸碱和某些有机溶剂的能力．以及较高的热稳定性 ．应用：替代石棉；制作防水篷帆布、篷帆 、遮盖布、防护遮盖布、帐篷，以及绳索、渔网和风帆布；过滤材料等二 聚苯硫醚纤维（PPS）,聚苯硫醚纤维具有独特的阻燃性、很好的抗化学性和热稳定性在工业烟道气过滤、特殊的熟介质过滤、造纸工业中干燥带、电缆包胶层和防火织物等方面获得应用 三 聚醚醚酮（PEEK）,是一种综合性能优良的热塑性工程塑料1、PEEK的性能 (1)耐热性：其熔点为335℃，可在245-250 ℃连续使用2)耐热水性：耐热水性是其最大特点之一在80 ℃的水中漫泡800h，拉伸强度和 断 裂伸长率基本没有变化,(3)耐疲劳性和耐磨性：在高交变应力下具有很好的耐疲劳性，并有长期的耐负荷性4)化学稳定性：除可溶于浓硫酸和浓硝酸中变黄外 ，对其他溶剂均很稳定。
5)耐燃性：PEEK本身具有耐燃性 ，氧指数为35％，使燃烧时，它的挥发物量也很少，腐蚀性气体少6)PEEK具有根高的机械强度7)良好的耐辐射性8)PEEK的耐热氧老化性能好2、应用,在波音机上，PEEK取代铝；熔融纺丝法制造PEEK纤维，织造 耐腐蚀性传送带和滤布PEEK的应用 中最引人注 目的是用碳纤维和PEEK基材制成的碳纤维增强复合材料；特别值得注意的是PEEK正在开发 中的用途，如粘合剂、涂料和纺成高强度 的纤维在某些特殊环境中的应用四 几种常见耐高温纤维,聚四氟乙烯纤维聚间苯二甲酰间苯二胺纤维聚酰胺——酰亚胺纤维酚醛纤维,耐高温纤维,耐高温纤维是指温度在200℃以上具有足够抗热性能的纤维，它可以连续使用而不会分解，而且保留着主要物理性能应具有以下条件：(1)在高温下保持常温时的力学性能；(2)长时间暴露在高温中，不发生热裂解；(3) 应具有一般纤维材料的加工性能一）聚四氟乙烯纤维,1.聚四氟乙烯纤维的性能(1)具有较宽的使用温度范围(120—250℃)，在310 ℃开始强力失效，瞬时可耐1000 ℃以上的高温火焰 (2)最难以燃烧，限氧指数LOI高达953)优良的化学稳定性。
对酸、碱及其它几乎所有的化学药品都有很好的抵抗能力 (4)具有十分良好的耐气候性，是现有化学纤维中耐气候性最好的一种 (5)其它．如还有极好的电绝缘性，良好的非粘着性，吸湿率为零2.聚四氟乙烯纤维的应用,常用作外层保护服，如字宙压力服，人工操作火箭燃料和其它有害化学品的防护服高侵蚀液体和气体在升温情况下的过滤材料，医学上的人造血管和心脏隔膜二） 聚间苯二甲酰间苯二胺纤维,1.纤维性能 (1)都具有较好的阻燃能力Nomex的限氧指数为29—30，Connex和Tenilon也都难燃 (2)长期在高温下使用，不损伤其性能 Nomex在220℃温度下长期使用可达10年之久 (3)均具有较好的耐辐射性 (4)均具优良的耐化学药品性能2.应用,首要用途是制作易燃、易爆环境中的工作服，已广泛应用于铁矿、金属、化学、石油及石油化工诸领域中也用作赛车服、宇宙服和消防服其次，是公共建筑室内和交通运输工具中的内装饰用品第三类是工业滤材填料及高温输送带。
