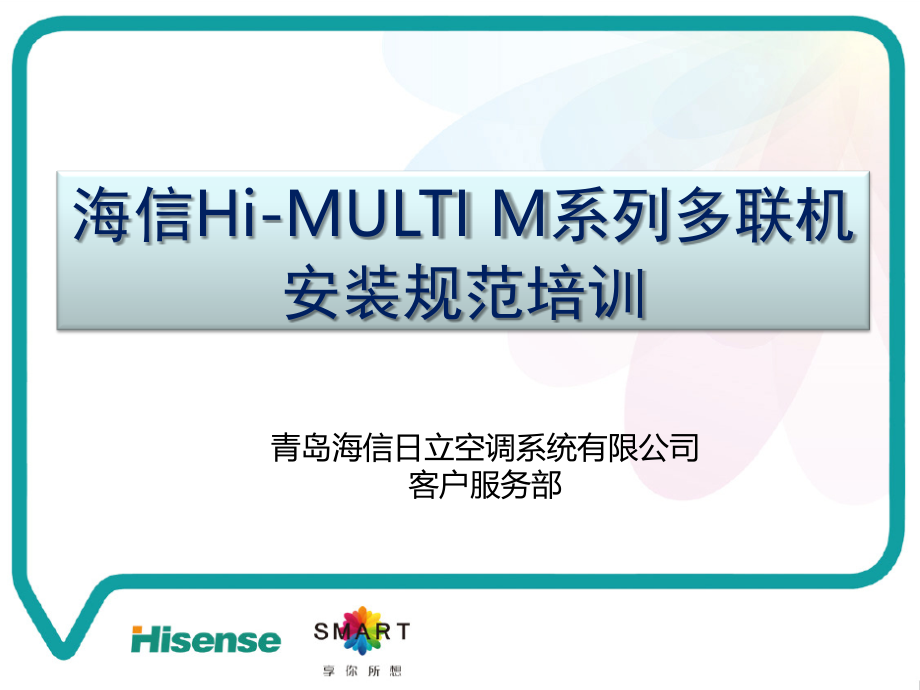

青岛海信日立空调系统有限公司 青岛海信日立空调系统有限公司 客户服务部 海信海信Hi-MULTI MHi-MULTI M系列多联机系列多联机 安装规范培训安装规范培训 青岛海信日立空调系统有限公司 l本讲义主要以HI MULTI 海 信M系列多联机为例讲解 l最后部分是海信轻型商用空 调天翔、天悦系列安装要点简 介 青岛海信日立空调系统有限公司 1 产品简介 2 R410A冷媒介绍与安装工具 3 安装流程与安装规范 目录 青岛海信日立空调系统有限公司 1 产品简介 2 R410A冷媒介绍与安装工具 3 安装流程与安装规范 目录 青岛海信日立空调系统有限公司 1 产品简介 HI MULTI 海信多联机M系列 青岛海信日立空调系统有限公司 1 产品简介 青岛海信日立空调系统有限公司 1 产品简介 型号：HVR-224～1360W HI MULTI 海信M系列 青岛海信日立空调系统有限公司 1 产品简介 系统容量组合模块 8HP10HP12HP14HP16HP 8HP○ 10HP ○ 12HP ○ 14HP ○ 16HP ○ 18HP○○ 20HP ○○ 22HP ○○ 24HP ○ ○ 26HP ○ ○ 28HP ○ ○ 30HP ○○ 32HP ○○ 34HP ○○ ○ 36HP ○○ ○ 38HP ○○ ○ 40HP ○ ○○ 42HP ○ ○○ 44HP ○ ○○ 46HP ○○○ 48HP ○○○ 室外机模块组合 模块组合形式 为固定搭配。
青岛海信日立空调系统有限公司 1 产品简介 室内机有10种形式，合计100多个规格 直流薄天 与直流天埋 2大系列正在开发中，不断完 善室内机产品阵容 M系列风管室内机标配均为无水泵产品； 无线及有线遥控器均为选配件 室内机系列 青岛海信日立空调系统有限公司 1 产品简介室内机连接数量 青岛海信日立空调系统有限公司 1 产品简介 配管长度要求 青岛海信日立空调系统有限公司 1 产品简介 Ø 分歧管到室内机的配管长若比其他分歧管到室内机的长度显著长时，冷媒流量不够，性能 会下降，因此安装时请注意（推荐管长在15m以内） Ø 22型-56型室内机和63型壁挂机的液管长度大于15米时，请将液管尺寸由Φ6.35改为 Φ9,52 配管长度要求 青岛海信日立空调系统有限公司 1 产品简介主分歧的设计要求 青岛海信日立空调系统有限公司 1 产品简介 2 R410A冷媒介绍与安装工具 3 安装流程与安装规范 目录 青岛海信日立空调系统有限公司 2 -1 R410A冷媒介绍 青岛海信日立空调系统有限公司 2 -1 R410A冷媒介绍 新冷媒的特点： Ø 混合冷媒 HFC32与HFC125两种冷媒混合； Ø 不含氯的冷媒 由于HFC不含氯，会降低压缩机的润滑性能，因此将摩擦 部位的材质、冷冻机油、树脂材料均进行了更换，成为新冷媒专用压缩机 Ø 与以往的冷冻机油无相容性 采用可以相溶的合成油 Ø 提高了压力特性 系统循环压力上升，相应气密试验压力变更，仪器工 具、冷媒配管材质和厚度变更 青岛海信日立空调系统有限公司 2 -1 R410A冷媒介绍 青岛海信日立空调系统有限公司 2 -2 R410A材料与安装工具要求 •对制冷剂配管材料的 要求 1.材质：脱磷无缝紫铜管， 拉制。
进场时应具有出厂 合格证、检测报告管道 的内外表面应无针孔、裂 纹、起皮、起泡、夹杂、 铜粉、积碳层、绿锈、脏 污和严重氧化膜，并不允 许存在明显的划伤、凹坑 、斑点等缺陷 2.最小铜管壁厚要求（见右 表） 3.管道两端必须封口 青岛海信日立空调系统有限公司 2 -2 R410A材料与安装工具要求 1、洁净度要求: 杂质含量D2 铜管使用前，必须进行清洗和吹污 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 •清洗方法 ü吹洗-（适用于盘管）：用氮气吹去管内的灰尘和异物 氮气压力：5kgf/cm2到6kgf/cm2 管道清洗 ！注意事项： 1、清洗完毕后，铜管管端应使用盖套或胶带及时封堵 2、如果长时间不连接，应该箍缩焊接封口 氮 气 吹 扫 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 配管切割与去毛刺 切割: l必须使用割管器，不能使用钢锯和砂轮机； l割刀顺时针旋转，转动割刀的进刀调节器,逐渐进刀 去除缩径和毛刺： l切割后用刮刀去除内侧缩径和毛刺，注意管口朝下 以防止铜屑进入管内 l如不完全去除毛刺, 扩口部位会发生漏气的现象,所 以要仔细的地将毛刺去除掉 进刀过度会导致配管端口变形,请加以注意。
青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 封口作业 封口：是一项重要的操作，可以防止水分、污物或者灰尘进入，也可以防 止人为的破坏 Ø一是缠绕胶带或套上封帽：用PVC胶带将铜管末端封上，或套上封帽 Ø二是箍缩焊封：就是将铜管的末端挤压在一起，然后钎焊 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 配管弯管 ►可减少系统管路焊 接点 Ø加工方法： 手动弯管——适用于细铜管（φ6.35-φ12.7） 机械弯管——适用范围较广（φ6.35-φ44.45） Ø加工要求：管道弯管的弯曲半径应大于3-5D(D为管道直径)，配管弯曲变 形后的短径与原直径之比应大于2/3 Ø注意事项： 1、弯曲加工时，铜管内侧不能起皱或变形； 2、管道的焊接接口不应放在弯曲部位，接口焊缝距管道或管件弯曲部位的 距离应不小于100mm 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 扩口作业 Ø 操作要点： 1、保证铜管端面平整； 2、清除管口内部毛刺、翻边； 3、扩口前先将扩口螺母装在管道上； 4、扩口应与母管同径，不得偏心； 5、将铜管放入扩管器根部； 6、不应产生纵向裂纹 青岛海信日立空调系统有限公司 ｄφ Ａφ 90±2° 45±2° R0.4～0.8 扩管尺寸如下表所示 喇叭口的形状与尺寸 単位 mm 管外径Ａφ ｄφ 6.35 9.52 12.70 15.88 19.05 9.1 13.2 16.6 19.7 24.0 +0 - 0.4 3 -3 冷媒配管施工 扩口作业 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 扩口连接步骤 配管口 须朝下 在扩口的内外表 涂上机油 1、用合适力矩紧固 2、两个扳手操作 3.将配管扩口 4.R22为矿物机油、R410A为合成油 5.紧固扩口螺母 1.用割刀切断配管 2.用刮刀/锉刀去除毛刺 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 胀管作业 Ø 用于铜管之间的钎焊连接 ； Ø 使用胀管器加工。
注意事项： 1、切断后清除管口内部毛边； 2、胀管长度应与管径插入长度相符； 3、不得出现纵向裂纹 4、只允许盘管采用胀管连接 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 管道连接 Ø适用于管道与管道、管道与管件之间的连接 Ø承插件之间的缝隙不要过大或过小，保证靠摩擦力而不掉下为准 Ø承插的扩口方向应迎介质流向 1、承插钎焊连接 同管径扩口连接 同管径胀管连接 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 钎焊作业 作业步骤： 1.钎焊部位的清洁； 2.确认铜管与接头的间隙是否合适； 3.向管路内充入氮气（氮气置换焊），氮气推荐压力为 0.03~0.05MPa，确认管路末端有明显的氮气气流； 4.接头位置铜管预热； 5.钎焊 6.焊接完成后，继续通氮气3~5分钟，待铜管完全冷却后再断开氮气 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 钎焊作业示意图 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 钎焊作业 钎焊无进行充氮保护的铜管内、外剖面图钎焊进行充氮保护的铜管内、外剖面图 未充氮气焊接，铜管内会产生黑色氧化铜，机组运行后，会堵塞 过滤器滤网、电子膨胀阀、回油组件等，造成严重故障。
青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 钎焊作业注意事项 Ø采用硬钎焊，使用含银2%的银焊条温度在700～845度，火焰应调整 至无色火焰，避免过氧化焊 Ø须使用氮气保护焊，氮气的流量不小于0. 03～0.05m3/小时，或者根据 铜管管径的不同，通过调节阀调节氮气流量的大小，用手感来测试氮 气的流量是否满足要求在焊接之前一定要将管内的空气排除干净 Ø焊接完成后，再继续通氮气3到5分钟冷却，直到不再发生氧化为止， Ø焊接完成后，不能用冷水冷却铜管表面（铜和焊材的收缩率不一样， 导致应力集中，产生裂纹），应继续通氮气使其自然冷却 Ø焊接完毕后，铜管内壁应光亮清洁，没有氧化皮 Ø焊缝：无砂眼和气泡，饱满平滑 Ø严格禁止仰焊 Ø必须由母材（铜管）的温度来熔化焊条，而不是由火焰直接熔化 Ø安全意识！安全措施！焊接人员必须有资格证书！ 动火申请！ 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 分歧管的安装 Ø分歧管尽量靠近室内机； Ø分歧管必须与设备配套，不得使用设备厂家规定以外的产品； Ø安装前一定要核对分歧管的型号，不能用错 Ø液管与气管应当有同样的管长，并且敷设线路相同、平行铺设； Ø相邻两个分歧管之间的直管段长度不得小于500mm； Ø接头和端管的出、入口侧均要求500mm以上的直管。
否则容易引 起冷媒偏流和冷媒流动噪音 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 Ø水平安装 要求三个端口在同一个水平面 ，不得改变分歧管的定型尺寸 和装配角度； Ø垂直安装 可以向上或者向下，保证三个 端口在一个垂直立面上，但不 允许偏斜； 分歧管的安装 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 冷媒配管固定 1.冷媒配管固定宜采用角钢支架、托架或圆钢吊架， “U”形管卡或扁 钢在保温层外固定，保温材料原则上不允许压缩，以保证空调效果 2.横管固定：可采用斜撑角钢支架、倒“T”形或“L”形角钢托架或者圆钢 吊架角钢采用30×30×3mm的等边角钢，圆钢直径为φ8mm 3.立管固定：管卡处应使用圆木垫代替保温材料，“U”形管卡在圆木外 固定圆木应进行防腐处理 4.支、吊、托架制作要达到承重要求，安装前进行除锈、防腐处理， 埋入墙内的部分不得刷防腐油漆 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 冷媒配管固定 冷媒配管吊支架间距要求 管道外径（mm）≤2020~40≥40 横管间距（m）1.01.52.0 立管间距（m）1.52.02.5 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 配管固定注意事项 Ø冷媒干管和支管的固定，必须用U形管卡，无需 用包扎带绑扎。
Ø固定包括水平管和竖直立管以及局部的支管固定 （分歧管的固定、室内机周围、穿墙前后）气 管、液管分开固定，不要捆绑在一起固定 Ø铜管、水管、通讯线不允许穿同一个穿墙洞，过 墙须处加装套管 Ø管井内的铜管固定时使用的U形卡应该是扁钢制 作的铜管不能直接和吊架接触，中间必须垫有 隔热层或者其他固定方式 Ø支吊架的防锈、防腐！一是涂两遍铁丹防锈漆， 然后再在表面刷一遍面漆 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 配管固定-立管固定 Ø管卡处应使用圆木垫 代替保温材料，“U”形 管卡在圆木外固定 圆木应进行防腐处理 ，通常为表面刷沥青 漆 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 配管固定-局部支撑 支撑点 支撑点 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 配管固定-局部固定 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 配管固定-局部固定 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 回油弯 青岛海信日立空调系统有限公司 3 -3 冷媒配管施工 回油弯 Ø室外机在室内机之上时， Ø在室外机和室内机之间的立管长度超过10米时， Ø在气管上每10米加设一个回油弯。
Ø回油弯的高度一般在10cm左右，或者大于3～5倍的铜管外径，便于钎焊预制 青岛海信日立空调系统。
