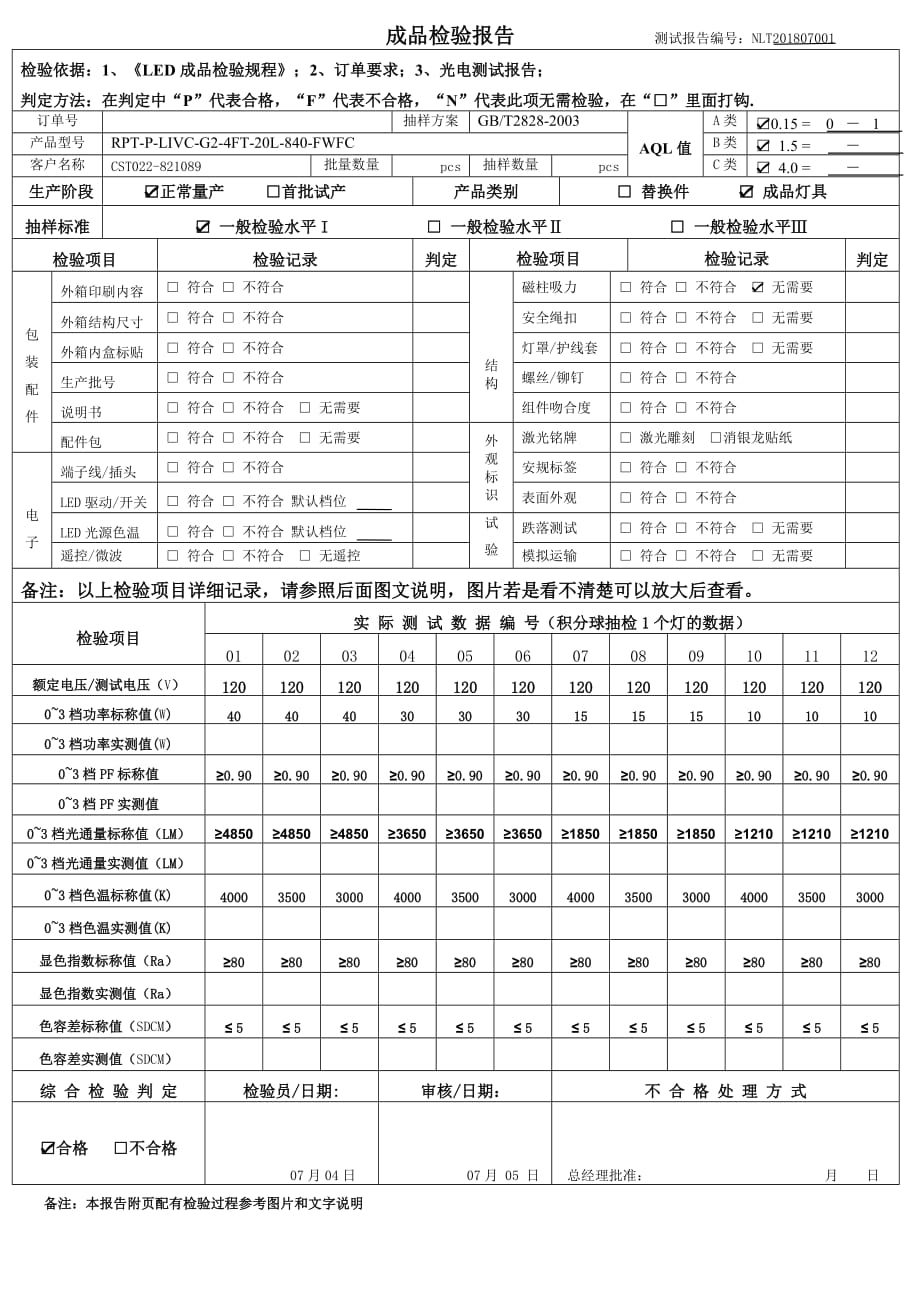

成品检验报告 测试报告编号：NLT201807001检验依据：1、《LED成品检验规程》；2、订单要求；3、光电测试报告；判定方法：在判定中“P”代表合格，“F”代表不合格，“N”代表此项无需检验，在“□”里面打钩.订单号抽样方案GB/T2828-2003AQL值A类☑0.15 = 0 － 1 产品型号RPT-P-LIVC-G2-4FT-20L-840-FWFCB类☑ 1.5 = －客户名称CST022-821089批量数量 pcs抽样数量 pcsC类☑ 4.0 = － 生产阶段☑正常量产 □首批试产 产品类别□ 替换件 ☑ 成品灯具抽样标准☑ 一般检验水平I □ 一般检验水平Ⅱ □ 一般检验水平Ⅲ检验项目检验记录判定检验项目检验记录判定包装配件外箱印刷内容□ 符合 □ 不符合 结构磁柱吸力□ 符合 □ 不符合 ☑ 无需要外箱结构尺寸□ 符合 □ 不符合安全绳扣□ 符合 □ 不符合 □ 无需要外箱内盒标贴□ 符合 □ 不符合灯罩/护线套□ 符合 □ 不符合 □ 无需要生产批号□ 符合 □ 不符合螺丝/铆钉□ 符合 □ 不符合 说明书□ 符合 □ 不符合 □ 无需要组件吻合度□ 符合 □ 不符合 配件包□ 符合 □ 不符合 □ 无需要外观标识激光铭牌□ 激光雕刻 □消银龙贴纸 电子端子线/插头□ 符合 □ 不符合安规标签□ 符合 □ 不符合 LED驱动/开关□ 符合 □ 不符合 默认档位表面外观□ 符合 □ 不符合 LED光源色温□ 符合 □ 不符合 默认档位试验跌落测试□ 符合 □ 不符合 □ 无需要遥控/微波□ 符合 □ 不符合 □ 无遥控模拟运输□ 符合 □ 不符合 □ 无需要备注：以上检验项目详细记录，请参照后面图文说明，图片若是看不清楚可以放大后查看。
检验项目实 际 测 试 数 据 编 号（积分球抽检1个灯的数据）010203040506070809101112额定电压/测试电压（V）1201201201201201201201201201201201200~3档功率标称值(W)4040403030301515151010100~3档功率实测值(W)0~3档PF标称值≥0.90≥0.90≥0.90≥0.90≥0.90≥0.90≥0.90≥0.90≥0.90≥0.90≥0.90≥0.900~3档PF实测值0~3档光通量标称值（LM）≥4850≥4850≥4850≥3650≥3650≥3650≥1850≥1850≥1850≥1210≥1210≥12100~3档光通量实测值（LM）0~3档色温标称值(K)4000350030004000350030004000350030004000350030000~3档色温实测值(K)显色指数标称值（Ra）≥80≥80≥80≥80≥80≥80≥80≥80≥80≥80≥80≥80显色指数实测值（Ra）色容差标称值（SDCM）≤ 5≤ 5≤ 5≤ 5≤ 5≤ 5≤ 5≤ 5≤ 5≤ 5≤ 5≤ 5色容差实测值（SDCM）综 合 检 验 判 定检验员/日期:审核/日期：不 合 格 处 理 方 式☑合格 □不合格 07月04日 07月 05 日 总经理批准： 月 日备注：本报告附页配有检验过程参考图片和文字说明检验项目/规格要求检验方式检验过程图文记录判定设计标准尺寸图实际检测图包装配件包外箱正唛：内容、字体和设计图一致，印刷清晰目测☑ OK□ NG外箱侧唛：内容与订单要求一致，仔细核对。
目测☑ OK□ NG外箱标签：内容、字体与设计图一致，印刷清晰，用或扫描枪扫码显示的数字与标签上一致目测☑ OK□ NG内盒标贴：内容、字体与设计图一致，印刷清晰，用或扫描枪扫码显示的数字与标签上一致目测☑ OK□ NG参数标签：内容、字体与设计图一致，印刷清晰，耐用目测透明胶带☑ OK□ NG1.说明书2.配件包目测☑ OK□ NG检验项目规格要求检验方式实际检验过程图文记录判定产品电子元器件检验LED灯珠：①积分球检查光电参数②灯珠无破损，无脏污，无浮高，无歪斜；③铝基板与中板无缝贴紧④铆钉/端子：牢固，到位，不脱落，不破损，接触良好；⑤拨码开关：外观完好无损，开关功能正常，色温拨码默认为3档840，功率拨码默认为1档15W；⑥感应器：外观要求良好，参数与LOGO等印刷内容与订单要求一致；出厂默认设置LIVC: 100% / 5mins / 30% / +∞ ，实测一致；目测积分球变频电源遥控器☑ OK□ NG☑ OK□ NG☑ OK□ NG☑ OK□ NG检验项目规格要求检验方式实际检验过程图文记录判定产品外观与结构检验PC灯罩：①表面不能有划伤、混色、黑点黑斑、气泡、夹水纹、批锋、色差；②不可有变形、裂纹；③与灯体组合无缝隙，不脱落目测：窗口光线良好或者照明良好条件下，视距30CM☑ OK□ NG灯具外壳：长度=1173mm宽度=153mm高度=112mm板厚=1.5mm卷尺卡尺☑ OK□ NG灯体表面：①喷涂有杂质、气泡、黑点数量不超过3个且直径≥0.3mm；②喷涂有刮痕现象，刮痕数量≥2且刮痕长度≥5mm；③板材不可变形、残缺、破损、裂痕现象；④漏喷、掉漆现象，数量≥1处，且掉漆面积大于5mm2目测菲林卡窗口光线良好或者照明良好条件下，视距30CM，（人眼与检验表面成45度角）☑ OK□ NG☑ OK□ NG检验项目规格要求检验方式实际检验过程图文记录判定产品外观与结构检验①弹簧卡扣：弹簧卡扣为不锈钢镀镍材质，用磁铁测试有轻微吸力；表面不可有披锋、生锈，卡入中板有滴答响。
②安全绳扣：挂钩无变形，无生锈，安全绳无破损目测窗口光线良好或者照明良好条件下，视距30CM☑ OK□ NG①护线套：卡紧中板出线孔，无破损，不脱落②接线帽：连接的电线不脱落，不松动，不破损，不露铜， 目测☑ OK□ NG磁铁吸附力：产品垂直向下吸附在铁盘上，不滑动，不脱落垂直悬挂铁盘产品重量净重毛重：实际重量与箱唛标称一致电子秤☑ OK□ NG试验模拟汽车运输跌落测试目测振动器☑ OK□ NG。
