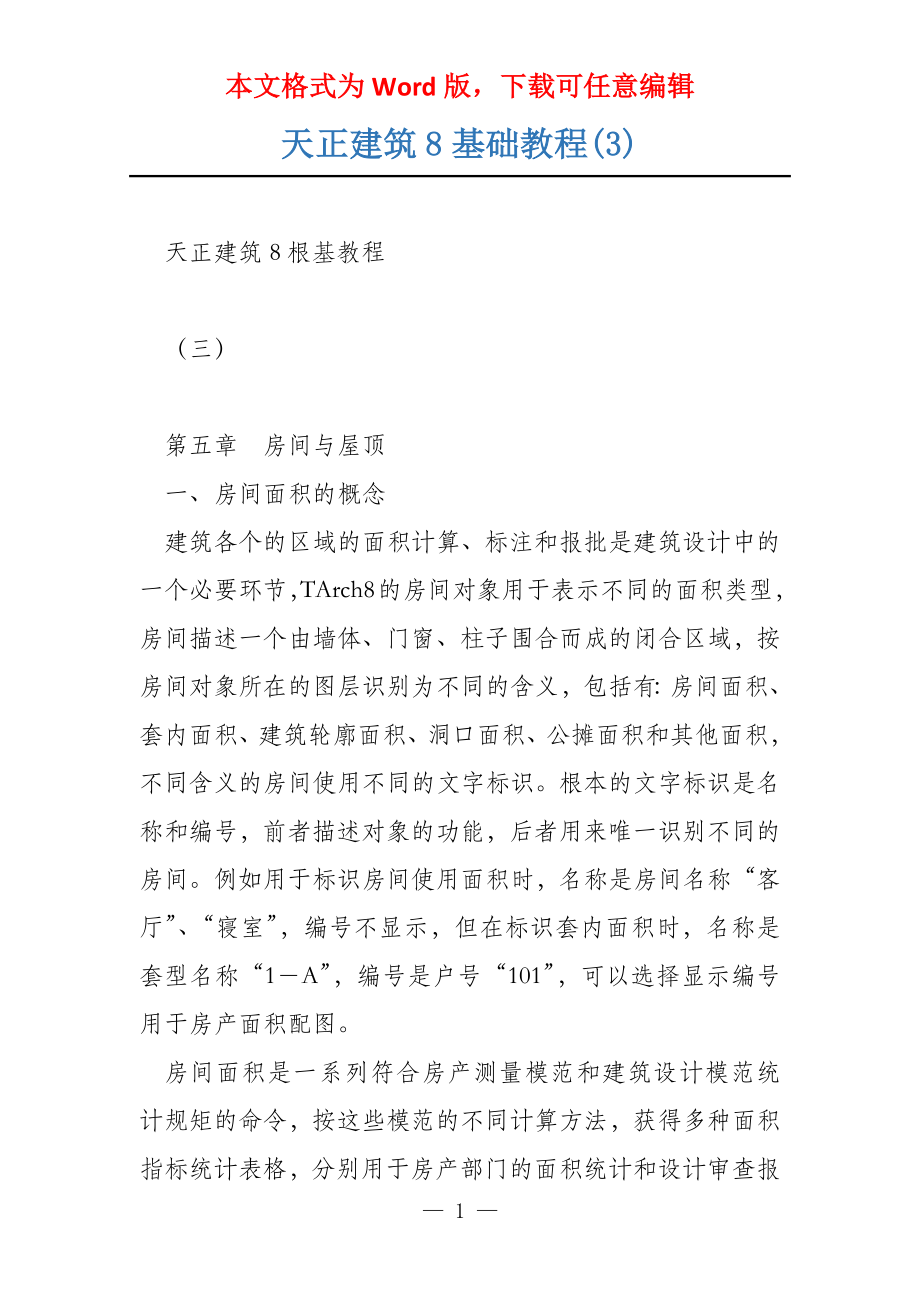

本文格式为Word版，下载可任意编辑天正建筑8基础教程(3) 天正建筑8根基教程 （三） 第五章 房间与屋顶 一、房间面积的概念 建筑各个的区域的面积计算、标注和报批是建筑设计中的一个必要环节，TArch8的房间对象用于表示不同的面积类型，房间描述一个由墙体、门窗、柱子围合而成的闭合区域，按房间对象所在的图层识别为不同的含义，包括有：房间面积、套内面积、建筑轮廓面积、洞口面积、公摊面积和其他面积，不同含义的房间使用不同的文字标识根本的文字标识是名称和编号，前者描述对象的功能，后者用来唯一识别不同的房间例如用于标识房间使用面积时，名称是房间名称“客厅”、“寝室”，编号不显示，但在标识套内面积时，名称是套型名称“1－A”，编号是户号“101”，可以选择显示编号用于房产面积配图 房间面积是一系列符合房产测量模范和建筑设计模范统计规矩的命令，按这些模范的不同计算方法，获得多种面积指标统计表格，分别用于房产部门的面积统计和设计审查报批，此外为创造用于渲染的室内三维模型，房间对象供给了一个三维地面的特性，开启该特性就可以获得三维楼板，一般建筑施工图不需要开启这个特性。
面积指标统计使用【探寻房间】、【套内面积】、【查询面积】、【公摊面积】和【面积统计】命令执行 [房间面积] 在房间内标注室内净面积即使用面积，阳台用外轮廓线按建筑设计模范标注一半面积； [套内面积] 按照国家房屋测量模范的规定，标注由多个房间组成的住宅单元住宅，由分户墙以及外墙的中线所 围成的面积 [公摊面积] 按照国家房屋测量模范的规定，套内面积以外，作为公共面积由本层各户分摊的面积，或者由全楼 各层分摊的面积 [建筑面积] 整个建筑物的外墙皮构成的区域，可以用来表示本层的建筑总面积，可以按要求选择是否包括出墙 面的柱子面积，留神此时建筑面积不包括阳台面积在内，在【面积统计】表格中最终获得的建筑总面积包括按《建筑工程面积计算模范》计算的阳台面积 面积单位为米，标注的精度可以设置，并可供给图案填充房间夹点激活的时候还可以看到房间边界，可以通过夹点更改房间边界，房间面积自动更新 二、房间面积的创造 房间面积可通过以下的多种命令创造，按要求分为建筑面积和使用面积、套内面积，按国家2022年公布的最新建筑面积测量模范，探寻房间等命令在探寻面积时可疏忽柱子、墙垛超出墙体的片面。
房间通常以墙体划分，可以通过绘制虚墙划分边界或者楼板洞口，如客厅上空的中庭空间 * 探寻房间 本命令可用来批量探寻建立或更新已有的普遍房间和建筑面积，建立房间信息并标注室内使用面积，标注位置自动置于房间的中心假设用户编辑墙体变更了房间边界，房间信息不会自动更新，可以通过再次执行本命令更新屋间或拖动边界夹点，和当前边界保持一致当勾选“显示房间编号”时，会依照默认的排序方式对编号举行排序，编辑删除房间造成房间号不连续、重号或者编号依次不梦想，可用后面介绍的【房间排序】命令重新排序 房间屋顶→探寻房间(SSFJ) 点取菜单命令后，显示对话框如下： 对话框控件的说明： [标注面积] 房间使用面积的标注形式，是否显示面积数值 [面积单位] 是否标注面积单位，默认以平米(M2)单位标注 [显示房间名称]/[ 显示房间编号] 房间的标识类型，建筑平面图标识房间名称，其他专业标识房间编号，也可 以同时标识 [三维地面] 勾选那么表示同时沿着房间对象边界生成三维地面 [板厚] 生成三维地面时，给出地面的厚度 [生成建筑面积] 在探寻生成房间同时，计算建筑面积。
[建筑面积疏忽柱子] 根据建筑面积测量模范，建筑面积包括凸出的布局柱与墙垛，也可以选择疏忽凸出的装饰 柱与墙垛 [屏蔽背景] 勾选利用Wipeout的功能屏蔽房间标注下面的填充图案 [识别内外] 勾选后同时执行识别内外墙功能，用于建筑节能 同时命令行提示： 请选择构成一完整建筑物的全体墙体(或门窗): 选取平面图上的墙体； 请选择构成一完整建筑物的全体墙体(或门窗): 回车退出选择； 建筑面积的标注位置: 在生成建筑面积时应在建筑外给点标注； 探寻房间的应用实例(同时显示名称和编号)： * 房间对象编辑的方法 在使用【探寻房间】命令后，当前图形中生成房间对象显示为房间面积的文字对象，但默认的名称需要根据需要重新命名双击房间对象进入在位编辑直接命名，也可以选中后右击“对象编辑”，弹出如下图的“编辑房间”对话框，用于编辑房间编号和房间名称勾选“显示填充”后，可以对房间举行图案填充 对话框的控件说明： [编号] 对应每个房间的自动数字编号，用于其他专业标识房间 [名称] 用户对房间给出的名称，可从右侧的常用房间列表选取，房间名称与面积统计的厅室数量有关，类型为洞 口时默认名称是“洞口”，其他类型为“房间”。
[高度] 房间的墙体高度，用于统计粉刷面积 [板厚] 生成三维地面时，给出地面的厚度 [类型] 可以通过本列表修改当前房间对象的类型为“套内面积”、“建筑轮廓面积”、“洞口面积”、“分摊面积”、“套 内阳台面积” [封三维地面] 勾选那么表示同时沿着房间对象边界生成三维地面 [标注面积] 勾选可标注面积数据 [面积单位] 勾选可标注面积单位平米 [显示轮廓线]勾选后显示面积范围的轮廓线，否那么选择面积对象才能显示 [按一半面积计算]勾选后该房间按一半面积计算，用于净高小于2.1M，大于1.2M的房间 [屏蔽掉背景] 勾选利用Wipeout的功能屏蔽房间标注下面的填充图案 [显示房间编号/名称] 选择面积对象显示房间编号或者房间名称 [编辑名称...] 光标进入“名称”编辑框时，该按钮可用，单击进入对话框列表，修改或者增加名称 [显示填充] 勾选后可以当前图案对房间对象举行填充，图案比例、颜色和图案可选，单击图像框进入图案管理界 面选择其他图案或者下拉颜色列表改颜色 房间对象还支持特性栏编辑，用户选中需要注写两行的房间名称，按Ctrl＋1开启特性栏，在其中名称类型中改为两行名称，即可在名称其次行中写入内容，得志涉外工程标注中英文房间名称的需要。
在TArch8中，房间面积对象的图案填充不再与其他图案填充共用图层，而是填充在新建的图层SPACE_HATCH中，随时可以通过图层管理关闭 * 查询面积 动态查询由天正墙体组成的房间使用面积、套内阳台面积以及闭合多段线面积、即时创造面积对象标注在图上，光标在房间内时显示的是使用面积，留神本命令获得的建筑面积不包括墙垛和柱子凸出片面 房间屋顶→查询面积(CXMJ) 点取菜单命令后，显示对话框如下，可选择是否生成房间对象： 功能与探寻房间命令类似，不同点在于显示对话框的同时可在各个房间上移动光标，动态显示这些房间的面积，不梦想标注房间名称和编号时，请去除“生成房间对象”的勾选，只创造房间的面积标注 命令默认功能是查询房间，如需查询阳台或者用户给出的多段线，可单击对话框工具栏的图标，如上图所示，分别是查询房间、封闭曲线和阳台，功能介绍如下： 1. 默认查询房间面积，命令提示： 请选择查询面积的范围: 请给出两点框选要查询面积的平面图范围，可在多个平面图中选择查询 请在屏幕上点取一点： 光标移动到房间同时显示面积，假设要标注，请在图上给点，光标移到平面图外面会显示和标注该平面图的建筑面积。
2. 单击查询封闭曲线图标时，命令行提示为： 选择闭合多段线或圆: 此时可选择表示面积的闭合多段线或者圆，光标处显示面积，命令行提示： 请点取面积标注位置：此时可回车在该闭合多段线中心标注面积 3. 单击阳台图标时，命令行提示为： 选择阳台： 此时选取天正阳台对象，光标处显示阳台面积，命令行提示： 请点取面积标注位置：此时可在面积标注位置给点，或者回车在该阳台中心标注面积，如下图： 阳台面积的计算是算一半面积还是算全部面积，各地不尽一致，用户可修改【天正选项】的“根本设定”页的“阳台按一半面积计算”的设定，个别不同的通过阳台面积对象编辑修改 4. 单击绘制任意多边形面积查询图标时，命令行提示即时点取多边形角点： 多边形起点: 此时点取需要查询的多边形的第一个角点； 直段下一点或 [弧段(A)/回退(U)]: 点取需要查询的多边形的其次个角点； 直段下一点或 [弧段(A)/回退(U)]: 点取需要查询的多边形的第三个角点； ....... 直段下一点或 [弧段(A)/回退(U)]: 回车封闭需要查询的多边形 请点取面积标注位置: 此时可在面积标注位置给点，创造多边形面积对象。
