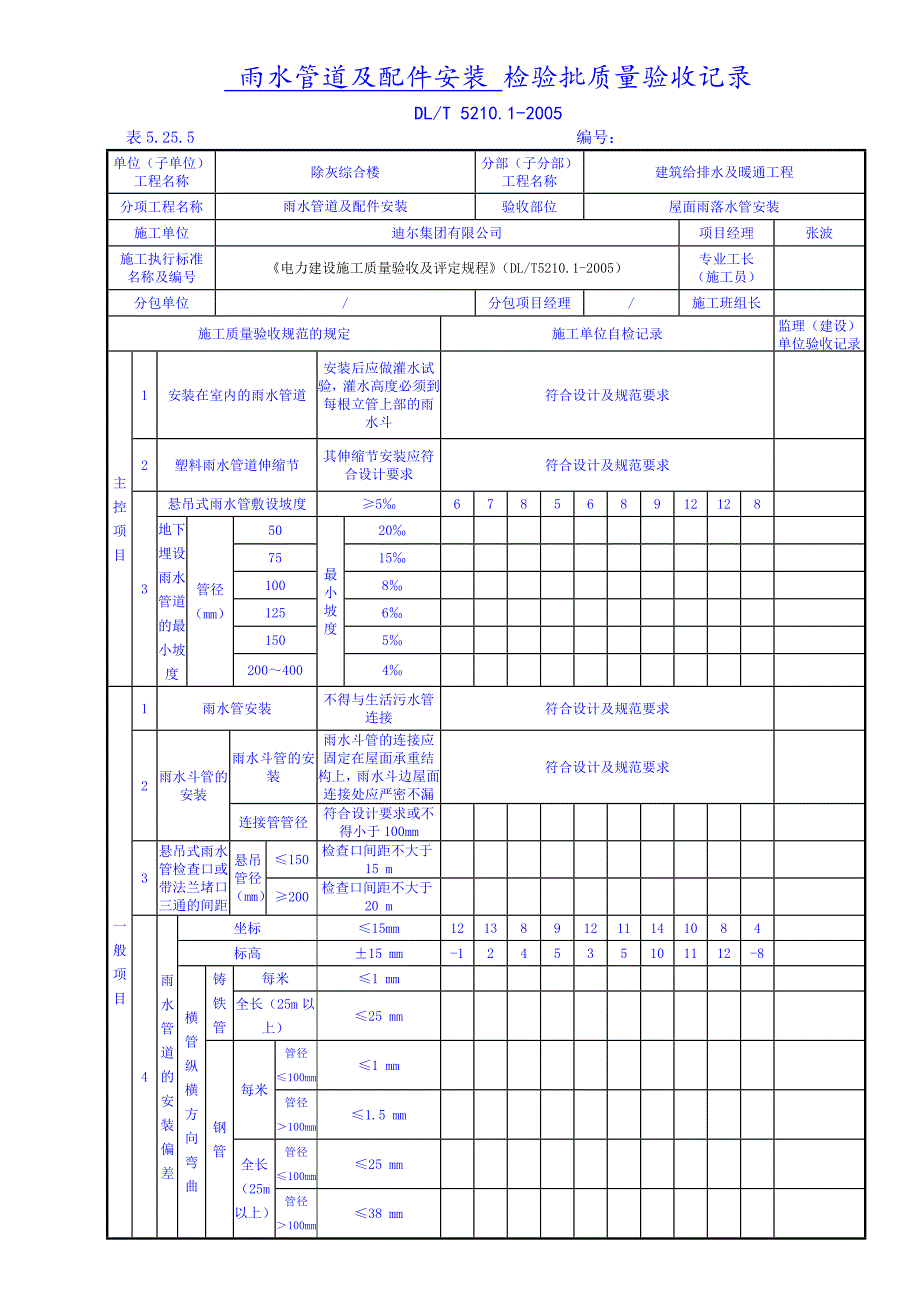

雨水管道及配件安装 检验批质量验收记录DL/T 5210.1-2005表 5.25.5 编号：单位（子单位）工程名称 除灰综合楼分部（子分部）工程名称 建筑给排水及暖通工程分项工程名称 雨水管道及配件安装 验收部位 屋面雨落水管安装施工单位 迪尔集团有限公司 项目经理 张波施工执行标准名称及编号 《电力建设施工质量验收及评定规程》 （DL/T5210.1-2005）专业工长（施工员）分包单位 / 分包项目经理 / 施工班组长施工质量验收规范的规定 施工单位自检记录 监理（建设）单位验收记录1 安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗符合设计及规范要求2 塑料雨水管道伸缩节 其伸缩节安装应符 合设计要求 符合设计及规范要求悬吊式雨水管敷设坡度 ≥5‰ 6 7 8 5 6 8 9 12 12 850 20‰75 15‰100 8‰125 6‰150 5‰主控项目3地下埋设雨水管道的最小坡度管径（mm）200～400最小坡度4‰1 雨水管安装 不得与生活污水管 连接 符合设计及规范要求雨水斗管的安装雨水斗管的连接应固定在屋面承重结构上，雨水斗边屋面连接处应严密不漏符合设计及规范要求2 雨水斗管的 安装连接管管径 符合设计要求或不 得小于 100mm≤150 检查口间距不大于 15 m3悬吊式雨水管检查口或带法兰堵口三通的间距悬吊管径（mm） ≥200检查口间距不大于20 m坐标 ≤15mm 12 13 8 9 12 11 14 10 8 4标高 ±15 mm -1 2 4 5 3 5 10 11 12 -8每米 ≤1 mm铸铁管全长（25m 以上） ≤25 mm管径≤100mm≤1 mm每米管径＞100mm ≤1.5 mm管径≤100mm≤25 mm一般项目4雨水管道的安装偏差横管纵横方向弯曲钢管 全长（25m以上）管径 ≤38 mm＞100mm雨水管道及配件安装 检验批质量验收记录DL/T 5210.1-2005表 5.25.5 续 编号：施工质量验收规范的规定 施工单位自检记录 监理（建设）单位验收记录每米 ≤1.5 mm 0.4 1 1.2 1.1 1.0 0.9 0.7 0.8 1 1.2塑料管 全长（25m 以上）≤38 mm每米 ≤3 mm横管纵横方向弯曲钢筋混凝土管、混凝土管全长（25m 以上） ≤75 mm每米 ≤3 mm铸铁管 全长（5m 以上）≤15 mm每米 ≤3 mm钢管 全长（5m 以上）≤10 mm每米 ≤3 mm 2 1 3 1 2 2 1 2 1 24雨水管道的安装偏差立管垂直度塑料管 全长（5m 以上）≤15 mm 12 10 11 12 10 11 5 3 8 5焊口平直度管壁厚 10mm 以内 管壁厚 1/4高度 +1 mm焊缝加强面 宽度 +1 mm深度 ＜0.5 mm连续长度 ≤25 mm一般项目5 钢管管道焊接咬边 长度 总长度（两侧）小于焊缝长度的10%施工单位检查结果 项目专业质量检查员： 项目专业技术负责人： 年 月 日监理（建设）单位验收结论 专业监理工程师：（建设单位项目专业技术负责人） 年 月 日。
