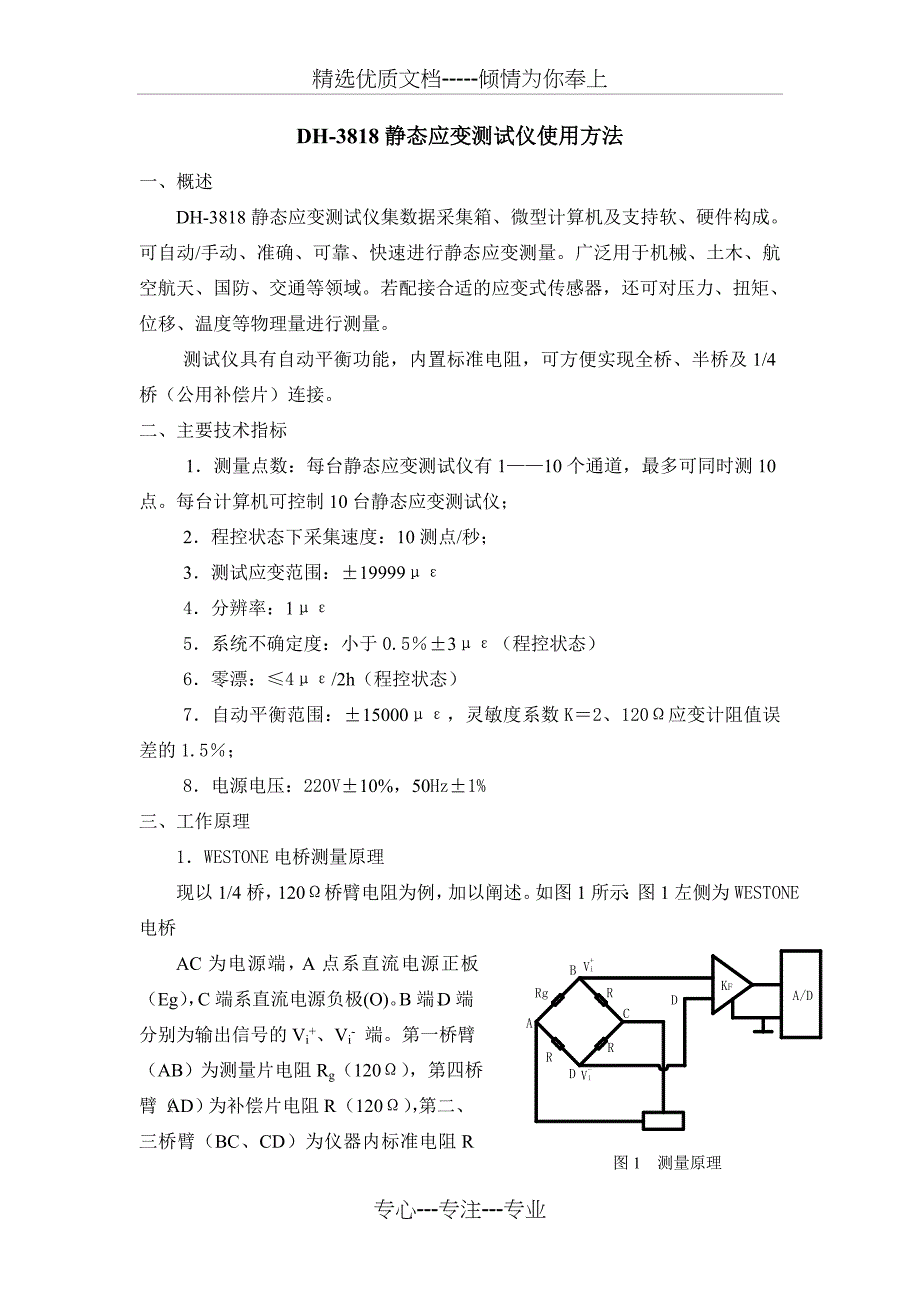

精选优质文档-----倾情为你奉上DH-3818静态应变测试仪使用方法一、概述 DH-3818静态应变测试仪集数据采集箱、微型计算机及支持软、硬件构成可自动/手动、准确、可靠、快速进行静态应变测量广泛用于机械、土木、航空航天、国防、交通等领域若配接合适的应变式传感器，还可对压力、扭矩、位移、温度等物理量进行测量测试仪具有自动平衡功能，内置标准电阻，可方便实现全桥、半桥及1/4桥（公用补偿片）连接二、主要技术指标 1．测量点数：每台静态应变测试仪有1——10个通道，最多可同时测10点每台计算机可控制10台静态应变测试仪；2．程控状态下采集速度：10测点/秒；3．测试应变范围：±19999με4．分辨率：1με5．系统不确定度：小于0.5％±3με（程控状态）6．零漂：≤4με/2h（程控状态）7．自动平衡范围：±15000με，灵敏度系数K＝2、120Ω应变计阻值误差的1.5％；8．电源电压：220V±10%，50Hz±1%三、工作原理 1．WESTONE电桥测量原理图1 测量原理 现以1/4桥，120Ω桥臂电阻为例，加以阐述如图1所示：图1左侧为WESTONE电桥AC为电源端，A点系直流电源正板（Eg），C端系直流电源负极(O)。
B端、D端分别为输出信号的Vi+、Vi- 端第一桥臂（AB）为测量片电阻Rg（120Ω），第四桥臂（AD）为补偿片电阻R（120Ω），第二、三桥臂（BC、CD）为仪器内标准电阻R（120Ω）由电桥原理，电桥的输出电压Vi为： Eg为桥压（DC 2V）、 K为应变片灵敏系数、ε为输入应变量με，低漂移仪表放大器的输出电压Vo为： KF为放大器的增益，故 (1)当Eg＝2 V K＝2时，（1）式为：ε＝对于1/2桥（半桥）电路 (2)对于全桥电路 (3)这样，测量结果由软件加以修正即可2．软件功能本系统的控制软件工作于Win9x操作系统，软件实现了文件管理、参数设置、平衡操作、采样控制、数据查询、打印控制功能软件使用说明另述四、数据采集箱的面板的功能介绍DH3818静态应变测试仪 输入——RS-485——扩展 1 2 3 4 5 6 7 8 9 10 自动控制 手动控制 应变 修正系数 江苏华东测试技术有限公司 11 12 13 14 15 16 17 18上图为采集箱面板功能示意图1、2——RS232通讯接口，其中2接口可以通过一根通讯电缆与计算机的RS232通讯接口相连，1接口可以和下一台机的通讯或扩展接口相连，如此结联，一台计算机最多可控制十台仪器。
3——通道号显示数码管4——风扇5——应变量及设置修正系数的显示数码管6——接地端子7——保险丝座8——220V电源输入插座9——数子键十个，按此键，则显示所按数值，此键在修改通道号和修正系数时有效10——仪器电源插座11——自动控制指示12——手动控制指示13——应变量指示，当此灯亮表示“5”数码管显示的是“3”数码管显示的通道对应的应变量14——修正系数指示，当此灯亮表示“5”数码管显示的是“3”数码管显示的通道对应的修正系数此时修正系数的改变可通过数值键来设置15——确认键，按此键，则确认通道号或修正系数确认通道号时，若通道号数码管闪烁不能确定通道，则按“17”退格键更改数值确认修正系数时，按此键则将修正系数显示切换到应变量显示16——设置键，按此键将应变量显示切换为修正系数显示，此时可按数字键来更改修正系数17——退格键，按此键则闪烁的数码管显示退一位，此键在修改通道号和修正系数时有效18——平衡键，按此键则平衡“3”数码管显示的通道，此键在通道号和修正系数已确定时有效五、桥路的连接桥路分1/4桥、半桥和全桥接线时，应将导线头放置于接线端子金属压片下方，并拧紧固定细钉，尽量减少接触电阻，以保证测量时的应变读数稳定。
应变测试仪有内部电阻在1/4桥、半桥连接时，内部电阻和外接应变片一起组成WESTONE测量电桥全桥连接时，WESTONE电桥均由外接应变片组成应变测试仪桥路内部电阻接线示意图 补偿 1 2 10 Eg(A) Vi+ (B) Vi- 0(C) Vi-(D)1/4桥外接应变片接线示意图 补偿 1 10 Eg （A） ――――――― Vi+ （B） 0 （C） Vi- （D）1/4桥（多通道共用补偿片）为单臂测量桥路，多通道共用补偿片，即各通道的温度补偿桥臂是共用的，测量时温度补偿应变片只需一枚。
半桥外接应变片接线示意图 补偿 1 10 Eg （A） ――――――― Vi+ （B） 0 （C） Vi- （D）半桥，可以是一片工作片和一片温度补偿片组成半桥另补偿桥路，也可以是两片工作片组成自补偿桥路全桥外接应变片接线示意图 补偿 1 10 Eg （A） ――――――― Vi+ （B） 0 （C） Vi- （D）全桥，四个桥臂均为外接应变片。
六、灵敏系数K的修正在使用静态电阻应变仪测量应变时，应根据应变片的灵敏系数、导线情况和电阻值进行灵敏系数K的修正当静态电阻应变仪处于自动控制状态时，只须在参数设定时输入实际参数值，应变仪便自动修正灵敏系数K值当静态电阻应变仪在手动状态时，灵敏系数按下述方法确定K1、K2、 K3后，按计算修正值，然后手动设置相应的K修正值一）K1为应变计灵敏系数修正值本仪器设计时将应变计灵敏系数设定为“2”， 实际用的应变片灵敏系数不是“2”时须修正，取 ，Ki为实际使用的应变片的灵敏系数值二）K2为导线长度的修正值应变片不考虑导线长度电阻RL时，K2＝1， 如导线较长，一般时，根据接桥考虑单根导线电阻值RL时 （三）K3为应变计电阻的修正值全桥和半桥时，桥路状态为卧式桥，测量结果和等臂桥相同1/4桥时，桥路状态为立式桥，仪器设计时四个桥臂电阻均设定为120Ω，若外接应变片的电阻值R与120Ω相差较大时K3 七、应变测试系统软件使用简易程序第一部分 准备1、 开机打开应变仪和计算机电源，选择“DH3818应变测试系统”，启动已经安装好的测试软件。
2、 查找机箱在启动软件的同时会出现自动查找机箱的过程，如果软件自动查找到采集箱的机号，则在界面右下方的机箱状态显示区中，机箱号对应的状态指示灯被点亮，应变仪自动切换到自动控制若软件没能自动找到机箱，则选择菜单“操作”下的“寻找机箱”界面出现“通讯设置窗口”的对话框，端口设置选点“COM1”，波特率设置选点“1200bps”，然后点击“查找机箱”，看到机箱状态指示灯点亮3、 参数设置选择菜单“参数设置”分别对以下三种参数进行设置㈠“机箱特征”设置①“机箱号”：显示已查找到的采集箱机箱号②“起始测点、结束测点”：显示仪器在采集数据时的扫描范围③“比例系数”：用于修正仪器放大器可能出现的偏差，该系数通常情况下为“1”，如发现测量数据均出现同一方向的偏差，则可以通过该系数来修正④“一组桥路---六组桥路”：分别对应仪器的六组接线端子的桥路接入方式本实验室使用的DH3818应变测试仪只有一组接线端子，包含10个测点（即10个通道）一般情况下，每个通道只能接一种桥路需要桥路混接时，应根据应变仪的内部电阻接线和外接一些短路线来完成桥路方式有六种，依次为：“方式一”——1/4立式桥；“方式二”——半桥，其中第二桥臂接补偿片；“方式三、方式四”——半桥，两桥臂均为工作片，无补偿片；“方式五、方式六”——全桥。
㈡“电桥与试件”设置分别输入各测点的应变片电阻值和灵敏系数值，导线的电阻值（一般情况为0），变形试件材料的弹性模量和泊松比注意每输入一个数值，必须按“回车”键，否则输入数据无效上述数据各测点相同时，可以用“紧缩模式”，一次输入便完成所有通道的设置，否则用“展开模式”逐个通道逐项设置。
