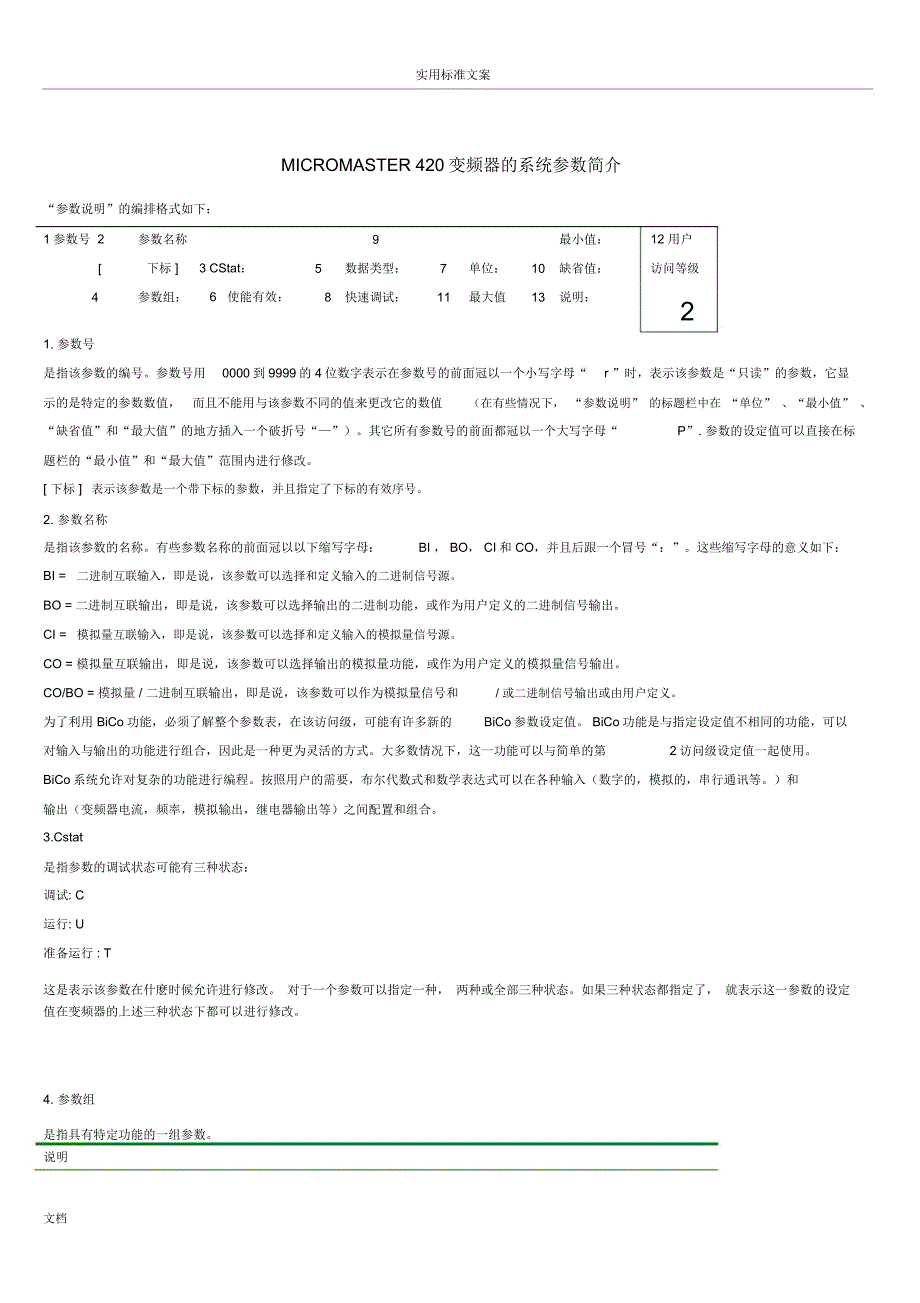

实用标准文案MICROMASTER 420变频器的系统参数简介“参数说明”的编排格式如下：1参数号 2参数名称9最小值：12 用户[下标 ]3 CStat：5数据类型：7单位：10缺省值：访问等级4参数组：6 使能有效：8快速调试：11最大值13说明：21. 参数号是指该参数的编号参数号用 0000到9999的 4位数字表示在参数号的前面冠以一个小写字母“ r ”时，表示该参数是“只读”的参数，它显示的是特定的参数数值， 而且不能用与该参数不同的值来更改它的数值 （在有些情况下， “参数说明” 的标题栏中在 “单位” 、“最小值” 、“缺省值”和“最大值”的地方插入一个破折号“—”）其它所有参数号的前面都冠以一个大写字母“ P”. 参数的设定值可以直接在标题栏的“最小值”和“最大值”范围内进行修改[ 下标 ] 表示该参数是一个带下标的参数，并且指定了下标的有效序号2. 参数名称是指该参数的名称有些参数名称的前面冠以以下缩写字母： BI ， BO， CI和 CO，并且后跟一个冒号“：”这些缩写字母的意义如下：BI = 二进制互联输入，即是说，该参数可以选择和定义输入的二进制信号源BO = 二进制互联输出，即是说，该参数可以选择输出的二进制功能，或作为用户定义的二进制信号输出。
CI = 模拟量互联输入，即是说，该参数可以选择和定义输入的模拟量信号源CO = 模拟量互联输出，即是说，该参数可以选择输出的模拟量功能，或作为用户定义的模拟量信号输出CO/BO = 模拟量 / 二进制互联输出，即是说，该参数可以作为模拟量信号和 / 或二进制信号输出或由用户定义为了利用 BiCo功能，必须了解整个参数表，在该访问级，可能有许多新的 BiCo参数设定值 BiCo功能是与指定设定值不相同的功能，可以对输入与输出的功能进行组合，因此是一种更为灵活的方式大多数情况下，这一功能可以与简单的第 2访问级设定值一起使用BiCo系统允许对复杂的功能进行编程按照用户的需要，布尔代数式和数学表达式可以在各种输入（数字的，模拟的，串行通讯等和输出（变频器电流，频率，模拟输出，继电器输出等）之间配置和组合3.Cstat是指参数的调试状态可能有三种状态：调试: C运行: U准备运行 : T这是表示该参数在什麽时候允许进行修改 对于一个参数可以指定一种， 两种或全部三种状态如果三种状态都指定了， 就表示这一参数的设定值在变频器的上述三种状态下都可以进行修改4. 参数组是指具有特定功能的一组参数说明文档实用标准文案参数 P0004（参数过滤器）的作用是根据所选定的一组功能，对参数进行过滤（或筛选），并集中对过滤出的一组参数进行访问。
5. 数据类型有效的数据类型如下表所示符号说明U1616–位无符号数U3232–位无符号数I1616–位整数I3232–位整数Float浮点数6 使能有效表示该参数是否：立即 可以对该参数的数值立即进行修改（在输入新的参数数值以后）确认 面板（ BOP或AOP）上的“ P”键被按下以后，才能使新输入的数值有效地修改该参数原来的数值7. 单位是指测量该参数数值所采用的单位8. 快速调试是指该参数是否（是或者不是）只能在快速调试时进行修改，即是说，该参数是否只能在 P0010（选择不同调试方式的参数组）设定为 1（选择快速调试）时进行修改9. 最小值是指该参数可能设置的最小数值10. 缺省值是指该参数的缺省值，即是说，如果用户不对参数指定数值，变频器就采用制造厂设定的这一数值作为该参数的值11. 最大值是指该参数可能设置的最大数值12. 用户访问级是指允许用户访问参数的等级变频器共有四个访问等级：标准级，扩展级，专家级和维修级每个功能组中包含的参数号，取决于参数P0003（用户访问等级）设定的访问等级13. 说明参数的说明由若干段落所组，成其内容如下表所列有些段落和内容是有选择的，如果没有用，就将它们省略掉。
说明：对参数功能的简要解释插图：必要的时候用插图和特性曲线来说明参数的作用设定值：可以指定和采用的设定值列表这些值包括可能的设定值，最常用的设定值，下标和二进制位的位地址等举例：选择适当的例子说明某个特定参数设定值的作用关联：本参数必须满足的条件就是说，这一参数对另一（些）参数有某种特定的作用，或者其它参数对这一参数有某种特定的作用警告/注意/ 提示/ 说明为了避免造成对人员的伤害或造成设备 / 特定信息的损坏必须提请用户注意的重要信息这些资料对用户文档实用标准文案解决问题和了解信息可能是有邦助的详细资料：关于某个特定参数的更详细的资料来源复位为工厂的缺省设置值为了把所有的参数都复位为工厂的缺省设置值应按下列数据对参数进行设置设定 P0010=30设定 P0970=1说明大约需要 10 秒钟才能完成复位的全部过程，将变频器的参数复位为工厂的缺省设置值参数的说明r0000驱动装置的显示最小值： -访问级：数据类型： U16单位： -缺省值： -1参数组：常用最大值： -显示用户选定的由 P0005定义的输出数据说明：文档实用标准文案按下“ Fn”键并持续 2秒，用户就可看到直流回路电压，输出电流和输出频率的数值，以及选定的 r0000 设定值（在 P0005中定义）。
r0002驱动装置的状态最小值： -访问级：数据类型： U16单位： -缺省值： -2参数组：命令最大值： -显示驱动装置的实际状态可能的显示值 ：0 调试方式（ P0010!= 0 ）1 驱动装置运行准备就绪2 驱动装置故障3 驱动装置正在起动（直流回路预充电）4 驱动装置正在运行5 停车（斜坡函数正在下降）关联：状态 3只能在直流回路预充电，并且安装了由外部电源供电的通讯板时才能看到P0003用户访问级最小值： 0访问级：CStat：CUT数据类型： U16单位： -缺省值： 11参数组：常用使能有效：确认快速调试：否最大值： 4本参数用于定义用户访问参数组的等级对于大多数简单的应用对象，采用缺省设定值（标准模式）就可以满足要求了可能的设定值：0 用户定义的参数表 - 有关使用方法的详细情况请参看 P0013的说明1 标准级：可以访问最经常使用的一些参数2 扩展级：允许扩展访问参数的范围例如变频器的 I/O 功能3 专家级：只供专家使用4 维修级：只供授权的维修人员使用 - 具有密码保护P0004参数过滤器最小值： 0访问级：CStat：CUT数据类型： U16单位： -缺省值： 01参数组：常用使能有效：确认快速调试：否最大值： 22按功能的要求筛选（过滤）出与该功能有关的参数，这样，可以更方便地进行调试。
举例：P0004=22选定的功能是，只能看到 PID参数可能的设定值：0 全部参数2 变频器参数文档实用标准文案3 电动机参数7 命令，二进制 I/O8 ADC（模 - 数转换）和 DAC（数 - 模转换）10 设定值通道 /RFG斜坡函数发生器12 驱动装置的特征13 电动机的控制20 通讯21 报警/ 警告 / 监控22 工艺参量控制器例如 PID关联：参数的标题栏中标有“快速调试：是”的参数只能在P0010=1（快速调试）时进行设定P0005显示选择最小值： 0访问级：CStat：CUT数据类型： U16单位： -缺省值： 212参数组：功能使能有效：确认快速调试：否最大值： 2294选择参数 r0000 （驱动装置的显示）要显示的参量任何一个只读参数都可以显示设定值：21 实际频率25 输出电压26 直流回路电压27 输出电流提示以上这些设定值（ 21，25 等）指的是只读参数号（“ r0021 ， r0025 等”）详细资料 :请参看相应的“ rxxxx ”参数的说明P0006显示方式最小值： 0访问级：CStat：CUT数据类型： U16单位： -缺省值： 23参数组：功能使能有效：确认快速调试：否最大值： 4定义 r0000 的显示方式（驱动装置的显示）。
可能的设定值：0 在“运行准备”状态下，交替显示频率的设定值和输出频率的实际值在“运行”状态下，只显示输出频率1 在“运行准备”状态下，显示频率的设定值在“运行”状态下，显示输出频率2在“运行准备”状态下，交替显示P0005的值和 r0020 的值在“运行”状态下，只显示P0005的值3在“运行准备”状态下，交替显示r0002 值和 r0020 值在“运行”状态下，只显示r0002 的值4在任何情况下都显示 P0005的值P0007背光延迟时间最小值： 0访问级CStat：CUT数据类型： U16单位： -缺省值： 03参数组：功能使能有效：确认快速调试： 否最大值： 2000文档实用标准文案本参数定义背光延迟时间，即如果没有操作键被按下，经过这一延迟时间以后将断开背光显示数值：P0007=0：背光长期亮光（缺省状态）P0007=1-2000：以秒为单位的延迟时间，经过这一延迟时间以后断开背光。
