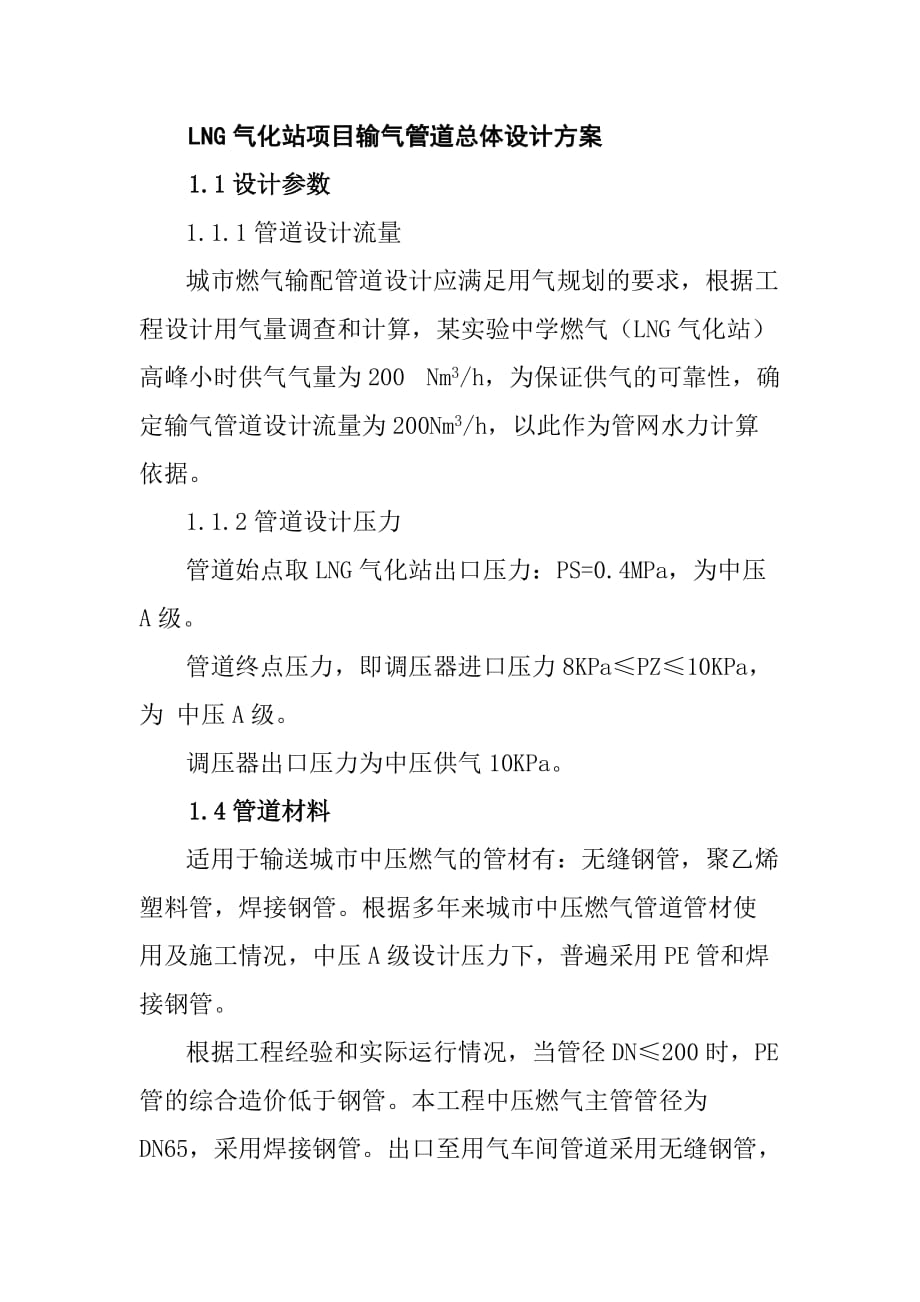

LNG气化站项目输气管道总体设计方案1.1设计参数1.1.1管道设计流量城市燃气输配管道设计应满足用气规划的要求，根据工程设计用气量调查和计算，某实验中学燃气（LNG气化站）高峰小时供气气量为200 Nm3/h，为保证供气的可靠性，确定输气管道设计流量为200Nm3/h，以此作为管网水力计算依据1.1.2管道设计压力管道始点取LNG气化站出口压力：PS=0.4MPa，为中压A级管道终点压力，即调压器进口压力8KPa≤PZ≤10KPa，为 中压A级调压器出口压力为中压供气10KPa1.4管道材料适用于输送城市中压燃气的管材有：无缝钢管，聚乙烯塑料管，焊接钢管根据多年来城市中压燃气管道管材使用及施工情况，中压A级设计压力下，普遍采用PE管和焊接钢管根据工程经验和实际运行情况，当管径DN≤200时，PE管的综合造价低于钢管本工程中压燃气主管管径为DN65，采用焊接钢管出口至用气车间管道采用无缝钢管，材质为20#钢，应符合《输送流体用无缝钢管》GB/T8163-2008标准1.5管道防腐PE管道不做防腐处理埋地钢管防腐采用三层聚乙烯（PE）防腐层，加强级防腐架空钢管防腐采用不除锈底漆二道，氯化橡胶面漆二道。
1.6管道布置（1）管道布置原则管道布置尽量靠近用户，以减少管道长度管道布置根据奋安铝业区地下管线现状和规划统筹考虑，以保证运行安全管道布置时严格执行《城镇燃气设计规范》中“地下燃气管道与建、构筑物或相邻管道之间的水平净距”的规定，见表1.6-1表1.6-1地下燃气管道与建筑物、构筑物或相邻管道之间的水平距离 单位：m项 目中压管道低压管道BA建筑物的基础11.50.7给水管0.50.50.5排水管1.21.21电力电缆111通讯电缆直埋0.50.50.5在导管内111电杆（塔）的基础≤35kV111>35kV222通讯照明电杆（至电杆中心）111铁路钢轨555街树（至树中心）0.750.750.75（2）管道布置本工程LNG瓶组气化站位锅炉房西侧1.7管道敷设1.7.1管道敷设本工程为明管架空敷设1.7.2阀门设置为了便于维修及事故切断气源，下列各处应设置阀门：（1）管段终端；（2）中压管道上的分支管起点处；（3）出口及调压站的进出口处阀门选用球阀。
