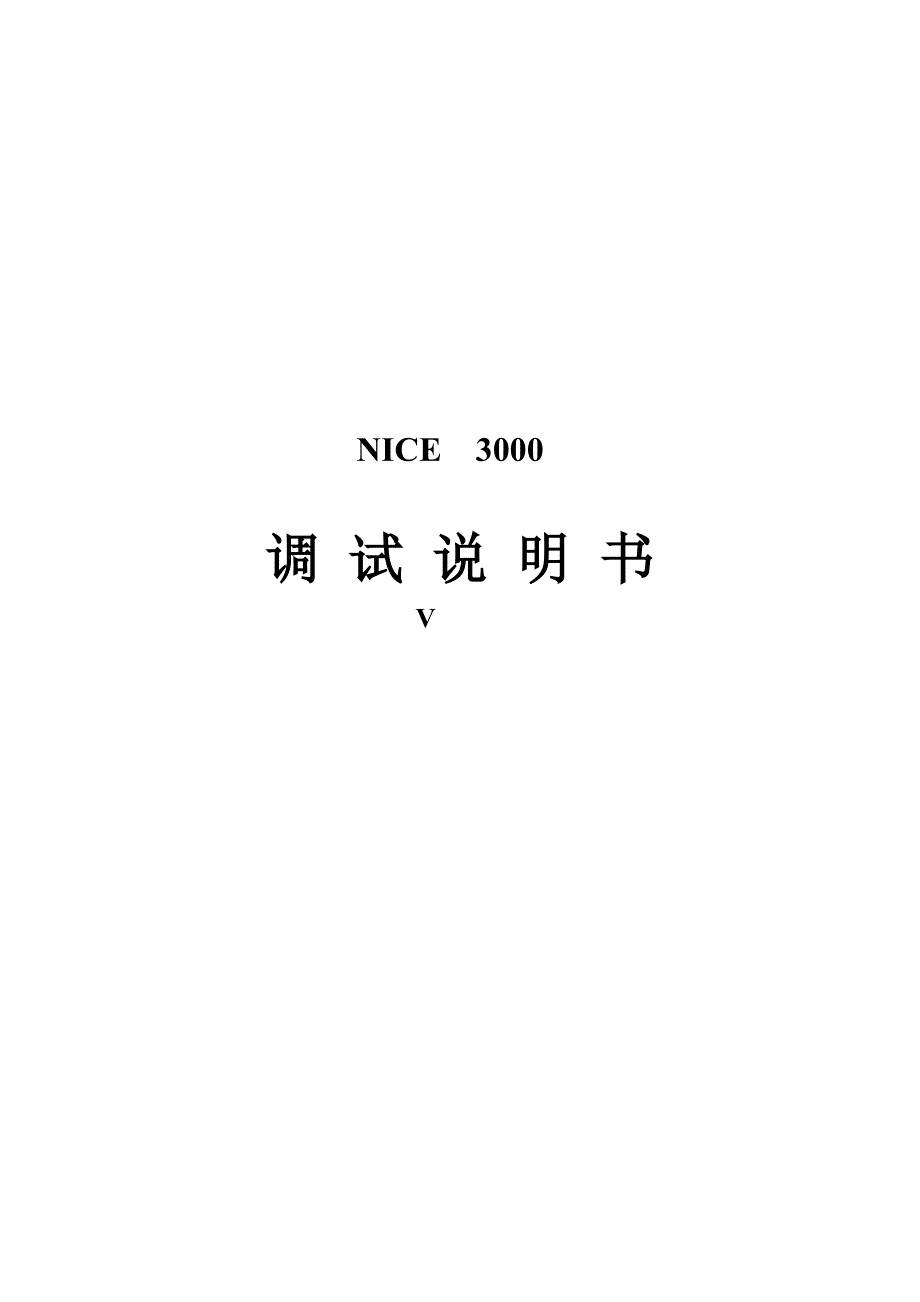

NICE 3000调 试 说 明 书 V 目 录1. 调试工具使用说明………………………………………………………4调试工具……………………………………………………………………………4操作面板使用说明……………………………………………………………………4小键盘的功能及使用说明………………………………………………………………42. 电梯调试…………………………………………………………………………5慢车调试前检查………………………………………………………………………5慢车调试……………………………………………………………………………5快车调试……………………………………………………………………………5井道自学习…………………………………………………………………………6称重自学习…………………………………………………………………………6快车试运行…………………………………………………………………………6快车运行……………………………………………………………………………73. 故障诊断及对策…………………………………………………………………7故障类别说明………………………………………………………………………7故障信息及对策………………………………………………………………………8附一：外召显示设置说明附二：电机参数自学习步骤 广东富士（K131005F）02版（住院五部）安全回路： A111——>首层急停——>J1-5——>A112——>J2-4——>断绳开关ERC——>J2-5A——>A113———>底坑急停——>A114——>轿厢缓冲器BS1——>A115——>对重缓冲器BS2——>A116——>J1-1——>下极限FLS（D）——>B1-10——>A118——>C1-3C——>限速器SGS——>A119夹绳器RC——>C1-2——>A3-2——>A120——>AD3-2——>D8-4——>安全钳SGE——>A121——>安全窗SWS——>D8-6——>A112——>轿顶急停——> DX1-4——>X1—4——>A123轿厢急停——>X1-5DX1-5——>AD3-3——>A124——>A3-3——>C1-1——>盘车轮TS——>TG5-3——>C1-6——>A125——>JX-4——>控制柜急停——>JX-7——>A126——>相序XJ（应急电源UPS）——>TG5-4——>A130——>A1——SAF安全接触器——A2——>A101紧急电动运行：封线号A114——>A121（从轿厢缓冲器A115——>对重缓冲器A116——>下限位A117——>上限位A118——>限速器A119——>夹绳器A120——>安全钳A121）。
门锁回路：切记！只有在安全回路接通的情况下，门锁回路开始线号A130才能有电 X25——>A130——>A3—4——>AD3-4——>DA3—4——>D2-1——>轿门锁——>D2-2——>J101——>D4-1——>输门锁GS-B——>J102——>D4-2——>AD3-5——>A3-5——>B4—1——>厅门锁——>T101——>厅门锁——>T102…………N层厅门锁1～2……T170——>B4-2——>EC-11——>A1（X26）——GDSGDS门锁接触器——A2——>COMA111——>B1-9——>J1-4——>44_/_（常开点）SAF安全接触器_43——>A1——KX输入接触器——A2——>A101主板控制信号回路：输入：X1：上门区FMLA——>A1-1——>AD1-11——>D7-4——>上平层感应器X2：平层FML——>A1-1——>AD1-7——>D7—5——>平层感应器X3：下平层FMLB——>A1—12——>AD1-12——>D7-6——>下平层感应器X4：安全反馈——>1_/_SFA-2——>24V+X5: 门锁反馈——同上GDSX6：主输出反馈——>KY（21常闭22）——>24V+。
X7：抱闸接触器反馈——>1_/_BY常开_2——>24v+ X8～X11无 x12：上限位ULS——>B2-2——>上限位开关（常闭）——>B2-1——>24v+ X13：下限位DLS——>B2-3——>同上 X14：上强减1SDS（UI）——>B2-4——>开关（常闭）——>B2-1 X15：上强减2SDS（U2）——>B2-6——>同上 X16：下强减1SDS（D1）——>B2-5——>同上 X17 ：下强减2SDS（D2）——>B2-7——>同上 X18：抱闸微动开关BRKL（2个常闭）——>C1-10——>24v+ X19无 X20：停电应急UPS（常开）——>24v+ x21无 X22 ：超载CZ——>110%——>24v+ x23：满载MZ——>8o%——>24v+输出：Y1：安全门回路M1：运行——>A1——KY——A2——>A101.Y2：安全门回路M2：抱闸——>AI——BY——A2——>A101.Y3～Y5备用M3～M5备用Y6：消防反馈XFC1M6：同上XFC2.24v+com：24v-MOD-：B-至梯层外呼板DOM+：B+同上CAN-：到轿顶接线合。
A2-3CAN+：到轿顶接线合A2-4 小端子跨线排：12345678910BL1BL2BL3402401E1E224+24-110%并联接线：1～3（机房值班室：4～7（）超载开关（货梯时加）：9～10（24V-、x22/110%）11121314151617181920817XFC1COM2XFC2Y5A111A125A130J102T170ZQ1ZQ2检修：9～11（24v-～817消防基站无源输出：12～13（XFC1 COM～XFC2 Y5）安全回路：14～15（A111～A125）轿门锁：16～17（A130～J102）厅门锁：17～18（J102～T170）抱闸线圈：19～20（ZQ1～ZQ2）第一章 调试工具使用说明 NICE3000电梯一体化控制器调试工具NICE3000电梯一体化控制器的调试工具共有4种：操作控制及信息显示面板（以下简称操作面板）、主控制板MCB上的小键盘（以下简称小键盘）、NICE3000上位机监控软件以及PDA（掌上电脑）监控软件本章将针对常用的操作面板、小键盘进行说明 操作面板使用说明用户通过操作面板可以对NICE3000电梯一体化控制器进行功能参数修改、工作状态监控和操作面板运行时的控制（起动、停止）等操作。
操作面板的外观及各功能区说明操作面板外观如图4-1：1、功能指示灯说明：图1-1 操作面板示意RUN 灯亮时表示NICE3000电梯一体化控制器处于运转状态LOCAL/REMOT 保留FWD/REV 电梯上下行指示灯：灯亮表示电梯下行，灯灭表示电梯上行TUNE/TC 调谐指示灯，灯亮表示处于调谐状态2、数码显示区：5位LED显示，可显示运行速度、母线电压等参数3、单位指示灯说明：所点亮指示灯所对应的单位既表示数码显示区所显示数值的单位，当两灯同时亮时表示两灯下方中间处的单位值Hz 频率单位A 电流单位V 电压单位RPM 转速单位 % 百分数 4、 操作面板键盘按钮说明：按键名称功能PRG编程键一级菜单的进入和退出，快捷参数删除ENTER确认键逐级进入菜单画面、设定参数确认∧递增键数据或功能码的递增∨递减键数据或功能码的递减>>移位键在停机状态和运行状态下，可以循环选择LED的显示参数；在修改参数时，可以选择参数的修改位RUN运行键在键盘操作方式下，用于启动运行STOP/RESET停止/复位键盘操作运行状态时，按此键可用于停止运行操作；故障报警状态时，可用来复位操作QUICK快捷键进入或退出快捷菜单的一级菜单多功选择能键故障信息的显示与消隐 功能码查看、操作方法说明1、三级菜单操作流程：NICE3000电梯一体化控制器的操作面板参数设置方法，采用三级菜单结构形式，可方便快捷地查询、修改功能码及参数。
三级菜单分别为：功能参数组（一级菜单）→功能码（二级菜单）→功能码设定值（三级菜单）操作流程如图4-2所示：PRG数据显示三级菜单二级菜单一级菜单PRGPRGPRGF0F0-06ENTERENTER改变参数组∧ ∨改变功能码∧ ∨改变功能码数值∧ ∨ENTER图1-2 三级菜单操作流程图说明：在三级菜单操作时，可按 PRG键或 ENTER键返回二级菜单两者的区别是：按 ENTER键将设定参数保存后然后再返回二级菜单，并自动转移到下一个功能码；按 PRG键则直接返回二级菜单，不存储参数，并保持停留在当前功能码举例：将功能码F0-06从更改设定为的示例（粗体表示闪烁位）PRG∧>>>>∧停机显示PRGPRGF0F0-00F0-06ENTERENTER∨F0-07F0ENTER图1-3 参数编辑操作示例在三级菜单状态下，若参数没有闪烁位，表示该功能码不能修改，可能原因有：1）该功能码为不可修改参数如实际检测参数、运行记录参数等2）该功能码在运行状态下不可修改，需停机后才能进行修改2、 通过移位键>>切换状态显示参数的操作方法：通过移位键>>切换停机状态参数的显示示例如下：>>>>>>>>>>>>>>>>>>>>>>额定速度母线电压输入端子低位输入端子高位输出端子当前位置额定梯速减速距离轿箱负载当前楼层轿顶输入状态轿顶输出状态系统状态图1-4 停机状态参数的显示切换图NICE3000电梯一体化控制器在停机或运行状态下，可由 LED数码管来显示多种状态参数。
具体的显示参数内容可由功能码FA-01（运行参数）和FA-02（停机参数）按二进制的位选择该参数决定是否显示，通过按移位键>>可以顺序切换，或者循环显示停机或运行状态下的状态参数在停机状态下，NICE3000电梯一体化控制器共有12个停机状态参数可以用>>键循环切换显示，分别为：额定速度、母线电压、输入端子低位、输入端子高位、输出端子、当前楼层、当前位置、轿厢负载、额定梯速减速距离、轿顶输入状态、轿顶输出状态、系统状态用户可通过 FA-02功能码按位（转化为二进制）选择需要显。
