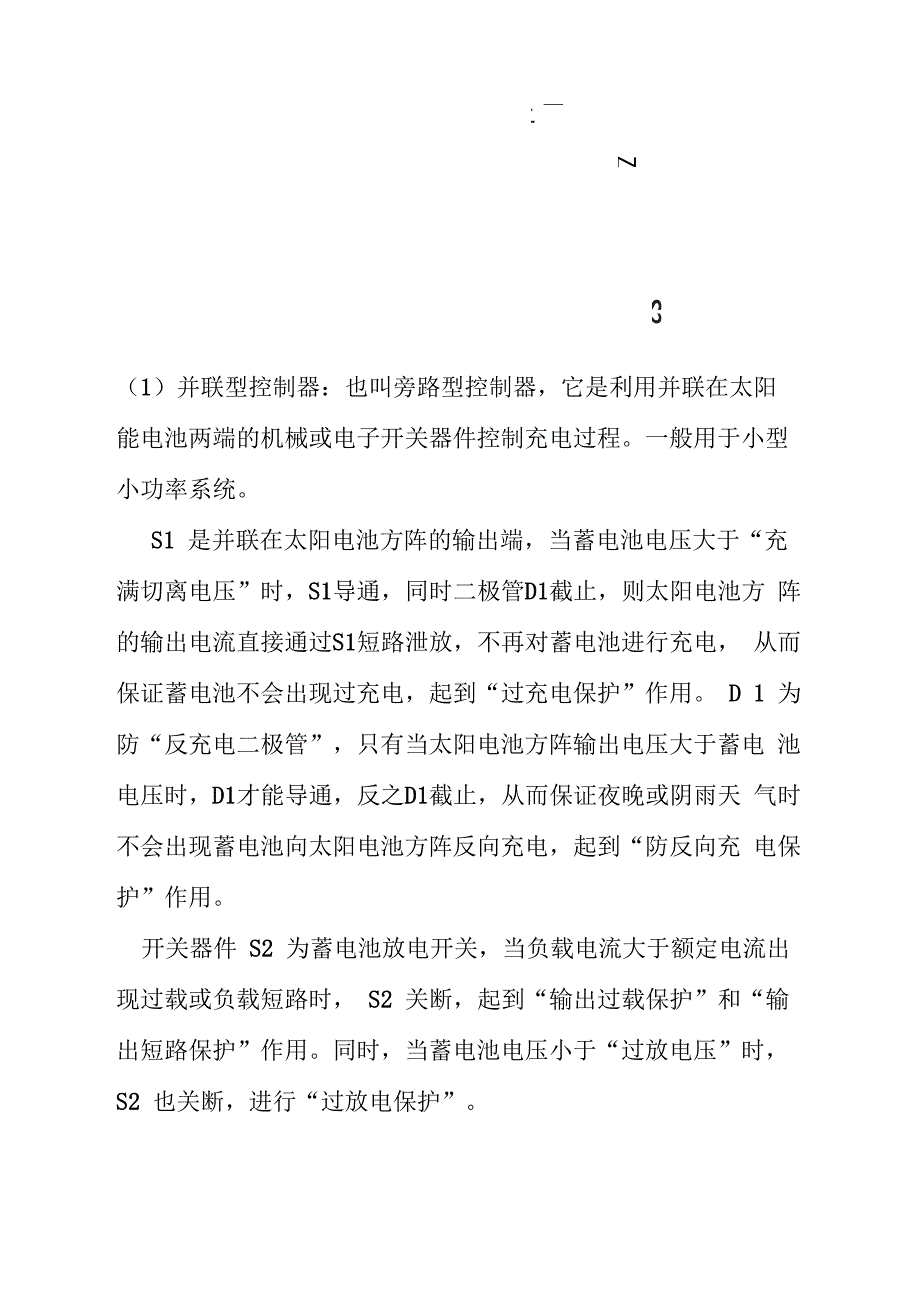

亠二.ZSS2Q（1）并联型控制器：也叫旁路型控制器，它是利用并联在太阳 能电池两端的机械或电子开关器件控制充电过程一般用于小型 小功率系统S1 是并联在太阳电池方阵的输出端，当蓄电池电压大于“充 满切离电压”时，S1导通，同时二极管D1截止，则太阳电池方 阵的输出电流直接通过S1短路泄放，不再对蓄电池进行充电， 从而保证蓄电池不会出现过充电，起到“过充电保护”作用 D 1 为防“反充电二极管”，只有当太阳电池方阵输出电压大于蓄电 池电压时，D1才能导通，反之D1截止，从而保证夜晚或阴雨天 气时不会出现蓄电池向太阳电池方阵反向充电，起到“防反向充 电保护”作用开关器件 S2 为蓄电池放电开关，当负载电流大于额定电流出 现过载或负载短路时， S2 关断，起到“输出过载保护”和“输 出短路保护”作用同时，当蓄电池电压小于“过放电压”时， S2 也关断，进行“过放电保护”D2为“防反接二极管”当蓄电池极性接反时，D2导通使蓄 电池通过 D2 短路放电，产生很大电流快速将保险丝 BX 烧断，起 到“防蓄电池反接保护”作用检测控制电路随时对蓄电池电压进行检测，当电压大于“充满切 离电压”时使 S1 导通进行“过充电保护”； 当电压小于“过放 电压”时使 S2 关断进行“过放电保护”。
2）检测控制电路的组成和工作原理图中示出的是检测控制电路，是由带回差控制的运算放大器 组成，它包括过压检测控制和欠压检测控制两部分A1为过压 检测控制电路， A1 的同相输入端由 W1 提供对应“过压切离” 的基准电压，而反相输入端接被测蓄电池，当蓄电池电压大于“过 压切离电压”时， A1 输出端 G1 为低电平，关断开关器件 S1， 切断充电回路，起到过压保护作用当过压保护后蓄电池电压又 下降至小于“过压恢复电压”时， A1 的反相输入电压小于同相 输入电位，则其输出端G1由低电平跳变至高电平，开关器件S1 由关断变为导通，重新接通充电回路过压切离门限”和“过 压恢复门限”由 W1 和 R1 配合调整A2为欠压检测控制电路，其反相端接由W2提供的欠压基准 电压，同相端接蓄电池电压（和过压检测控制电路相反），当蓄 电池电压小于“欠压门限电平”时，A2输出端G2为低电平，开 关器件S2关断，切断控制器的输出回路，实现“欠压保护”欠 压保护后，随着电池电压的升高，当电压又高于“欠压恢复门限” 时，开关器件 S2 重新导通，恢复对负载供电欠压保护门限” 和“欠压恢复门限”由W2和R2配合调整。
