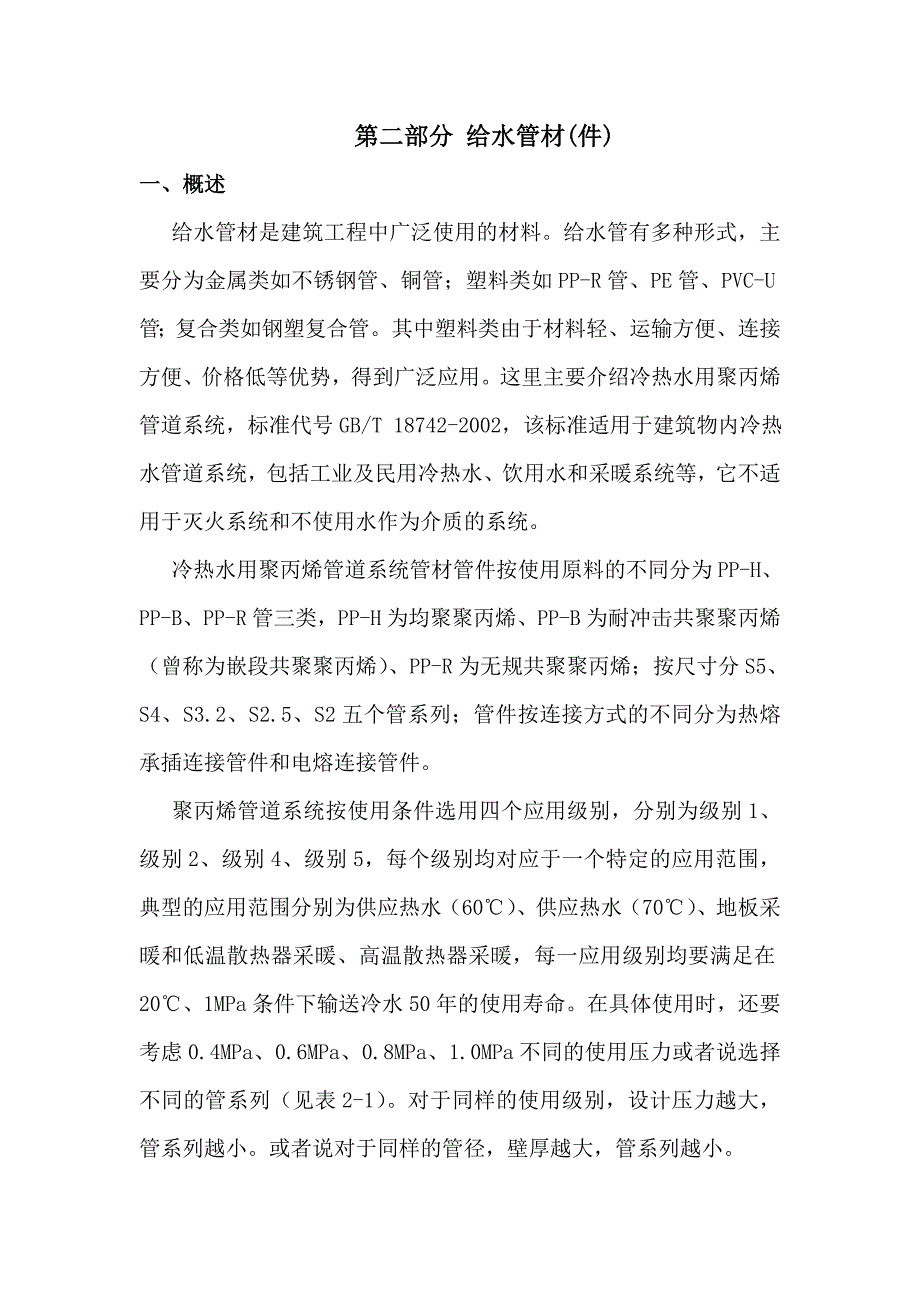

第二部分 给水管材(件)一、概述 给水管材是建筑工程中广泛使用的材料给水管有多种形式，主要分为金属类如不锈钢管、铜管；塑料类如PP-R管、PE管、PVC-U管；复合类如钢塑复合管其中塑料类由于材料轻、运输方便、连接方便、价格低等优势，得到广泛应用这里主要介绍冷热水用聚丙烯管道系统，标准代号GB/T 18742-2002，该标准适用于建筑物内冷热水管道系统，包括工业及民用冷热水、饮用水和采暖系统等，它不适用于灭火系统和不使用水作为介质的系统冷热水用聚丙烯管道系统管材管件按使用原料的不同分为PP-H、PP-B、PP-R管三类，PP-H为均聚聚丙烯、PP-B为耐冲击共聚聚丙烯（曾称为嵌段共聚聚丙烯）、PP-R为无规共聚聚丙烯；按尺寸分S5、S4、S3.2、S2.5、S2五个管系列；管件按连接方式的不同分为热熔承插连接管件和电熔连接管件 聚丙烯管道系统按使用条件选用四个应用级别，分别为级别1、级别2、级别4、级别5，每个级别均对应于一个特定的应用范围，典型的应用范围分别为供应热水（60℃）、供应热水（70℃）、地板采暖和低温散热器采暖、高温散热器采暖，每一应用级别均要满足在20℃、1MPa条件下输送冷水50年的使用寿命。
在具体使用时，还要考虑0.4MPa、0.6MPa、0.8MPa、1.0MPa不同的使用压力或者说选择不同的管系列（见表2-1）对于同样的使用级别，设计压力越大，管系列越小或者说对于同样的管径，壁厚越大，管系列越小表2-1 PP-R管材管系列选择设计压力MPa管系列级别1σd=3.09MPa级别2σd=2.13MPa级别4σd=3.30MPa级别5σd=1.90MPa0.455540.653.253.20.83.22.5421.02.523.2— 以下是GB/T 18472.1-2002给出的几个主要定义： 1、公称外径（dn）：规定的外径，单位为毫米（标准给出12mm至160mm共14种规格）； 2、公称壁厚（en）：管材或管件壁厚的规定值，单位为毫米； 3、最小壁厚（emin）：管材或管件圆周上任一点壁厚的最小值，它等于公称壁厚； 4、管系列（S）：用以表示管材规格的无量纲数值系列，可按公式S=计算； 5、公称压力（PN）：管材在20℃使用时允许的最大工作压力，单位为兆帕；6、设计压力（PD）：管道系统压力的最大设计值，单位为兆帕；7、静液压应力（）：以水为介质，管材受内压时管壁内的环应力，用式（2-1）近似计算，单位为兆帕；= （2-1）式中：P－管道所受内压，MPa；－管的平均外径，mm；－管的最小壁厚，mm。
8、设计应力（D）：对于给定的使用条件所允许的应力，单位为兆帕管材的技术要求见表2-2，管件的技术要求见表2-3二、检测依据1、《冷热水用聚丙烯管道系统 第1部分：总则》GB/T 18472.1-2002；2、《冷热水用聚丙烯管道系统 第2部分：管材》GB/T 18472.2-2002；3、《冷热水用聚丙烯管道系统 第3部分：管件》GB/T 18472.2-2002；4、《流体输送用热塑性塑料管材耐内压试验方法》GB/T 6111–2003；5、《热塑性塑料管材纵向回缩率的测定》GB/T 6671–2001； 6、《流体输送用热塑性塑料管材简支梁冲击试验方法》GB/T 18743–2002三、仪器设备及环境 应在管材（件）下线48h后取样按GB/T 2918规定，在温度为（232）℃，湿度（5010）%条件下进行状态调节，时间不少于24h，并在此条件下进行试验管材（件）检测用主要仪器设备见表2-4四、检验规则 1、管材同一原料、配方和工艺连续生产的同一规格管材作为一批，每批数量不超过50t.如果生产7天仍不足50t，则以7天产量为一批一次交付可由一批或多批组成，交付时应注明批号，同一交付批号产品为一个交付检验批。
出厂检验项目为外观、尺寸、纵向回缩率、简支梁冲击试验和静液压试验中20℃/1h和95℃/22h（或95℃/165h）试验表2-2 PP-R管材产品指标产品名称试验项目指 标冷热水用聚丙烯（PP-R）外观管材的色泽应基本一致内外表面应光滑、平整，无凹陷、气泡和其他影响性能的表面缺陷管材不应含有可见杂质管材断面应切割平整并与轴线垂直颜色一般为灰色，其颜色可由供需双方协商确定不透光性不透光管材尺寸平均外径、壁厚、长度纵向回缩率≤2%（135℃）简支梁冲击试验破损率＜试样的10%（0℃）静液压试验温度℃静液压应力MPa时间h无破裂，无渗漏2016.01954.222953.8165953.51000熔体质量流动速率，MFR（230℃/2.16kg）g/10min变化率≤原料的30%静液压状态下热稳定性试验温度℃静液压应力MPa时间h无破裂，无渗漏1101.98760卫生性能符合GB/T17219-1998系统适用性试验管材和管件连接后应通过内压和热循环二项组合试验无破裂，无渗漏表2-3 管件产品指标产品名称试验项目指标冷热水用聚丙烯（PP-R）外观、颜色管件表面应光滑、平整，不允许有裂纹、气泡、脱皮和明显的杂质、严重的缩形以及色泽不均、分解变色等缺陷。
/由供需双方协商确定不透光性不透光同一生产厂家生产的相同原料的管材，且已做过不透光性试验的，则可不做规格尺寸承口、壁厚等静液压管系列温度试验压力时间无破裂，无渗漏S5203.111S2207.51S5950.681000S2951.64熔体质量流动速率，MFR（230℃/2.16kg）g/10min变化率≤原料的30%静液压状态下热稳定性试验温度液压压力时间无破裂，无渗漏1101.98760卫生性能符合GB/T17219表2-4 PP-R给水管材（件）检测用主要仪器设备项 目主要仪器设备颜色、外观目测不透光性目测规格尺寸平均外径要求详见GB/T 8806-2008中4.2.1、4.2.2条，公称直径≤600mm的管材，单个结果准确度0.1mm壁厚要求详见GB/T 8806-2008中4.2.1、4.2.2条，精确到0.1mm长度精度1mm钢卷尺同一截面壁厚偏差同壁厚平均内径0.001mm内径量表承口深度0.02mm游标卡尺不圆度同平均内径纵向回缩率1、烘箱2、划线器（保证两标线间距为100mm）简支梁冲击试验1、冲击试验仪2、0℃恒温空间或浴槽静液压试验1、管材耐压试验仪（配有密封接头、恒温箱、支承或吊架、加压装置、压力测量装置、温度计或测温装置、计时器）2、测量平均外径和壁厚的仪器熔体质量流动速率熔体流动速率仪续表2-4 PP-R给水管材（件）检测用主要仪器设备项 目主要仪器设备静液压状态下热稳定性试验循环控温烘箱卫生性能符合GB/T17219规定系统适用性内压试验同静液压试验热循环试验符合GB/T18742.2-2002附录A规定外观、尺寸按GB/T 2828采用正常检验一次抽样方案（表2-5），取一般检验水平Ⅰ，合格质量水平6.5。
在外观尺寸抽样合格的产品中，随机抽取足够的样品，进行纵向回缩率、简支梁冲击试验和20℃/1h的静液压试验选择95℃/22h的静液压试验时，每24h做一次；选择95℃/165h静液压试验时，每168h做一次外观尺寸按表2-4进行判定卫生指标有一项不合格判为不合格批其他指标有一项达不到规定时，则随机抽取双倍样品进行该项复验如仍不合格，则判该批为不合格批 2、管件用同一原料和工艺连续生产的同一规格的管件作为一批当dn≤32mm时，每批数量不超过1万件，dn＞32mm规格的管件每批不超过5000件如果生产7天仍不足上述数量，则以7天产量为一批一次交付可由一批或多批组成，交付时应注明批号，同一交付批号产品为一个交付检验批出厂检验项目为外观、尺寸和20℃/1h液压试验抽样、判定同管材PP-R管材、管件样品数量见表2-6表2-5 PP-R给水管材（件）抽样方案批量范围N样本大小n合格判定数Ac不合格判定数Re≤150812151-2801323281-5002034501-120032561201-320050783201-10000801011表2-6 PP-R给水管材（件）样品数量项 目样品数量外观、规格尺寸计数检验，见表2-5颜色、不透光性未做规定纵向回缩率3个简支梁冲击试验10个静液压试验3个熔体质量流动速率3个静液压状态下热稳定性试验1个卫生性能GB/T17219规定系统适用性内压试验3个热循环试验1个四、试验方法1、静液压试验（1）原理试样经状态调节后，在规定的恒定静液压下保持一个规定时间或直到试样破坏。
在整个试验过程中，试样应保持在规定的恒温环境中，这个恒温环境可以是水（水-水试验），其他液体（水-液体试验）或者是空气（水-空气试验）2）试样①管材当管材外径dn≤315mm时，每个试样在两个密封接头之间的自由长度应不小于试样外径的三倍，但最小不得小于250mm；当管材dn＞315mm时，其最小自由长度大于等于1000mm②管件试样为单个管件或由管件与管材组合而成管件与管材相连作为试样时，应取相同或更小管系列S的管材与管件相连，如果试验中管材破裂则试验应重做所取管材长度应符合表2-7规定表2-7 所取管材的长度管材公称外径，mm管材长度，mm≤75200>75300③状态调节擦除试样表面的污渍、油渍、蜡或其他污染物以使其清洁干燥，然后选择密封接头与其连接起来，并向试样中注满接近试验温度的水，水温不能超过试验温度5℃把注满水的试样，放入水箱或烘箱中，在试验温度条件下放置表2-8所规定的时间，如果状态调节温度超过100℃，应施加一定压力，防止水分蒸发表2-8 静液压状态调节时间壁厚emin/mm状态调节时间emin＜31h5min3≤emin＜83h15min8≤emin＜166h30min16≤emin＜3210h1hemin≥3216h1h（3）试验步骤①将经过状态调节后的试样与加压设备连接起来，排净试样内的空气，然后根据试样的材料、规格尺寸和加压设备的情况，在30s至1h之间用尽可能短的时间，均匀平稳地施加到试验压力，PP-R管材的试验压力按公式2-2计算，试验参数见表2-9，PP-R管件的试验压力由GB/T 18742.3-2002直接给出，试验参数见表2-10，压力偏差为(+2%，-1%）。
当达到试验压力时开始计时； P= （2-。
