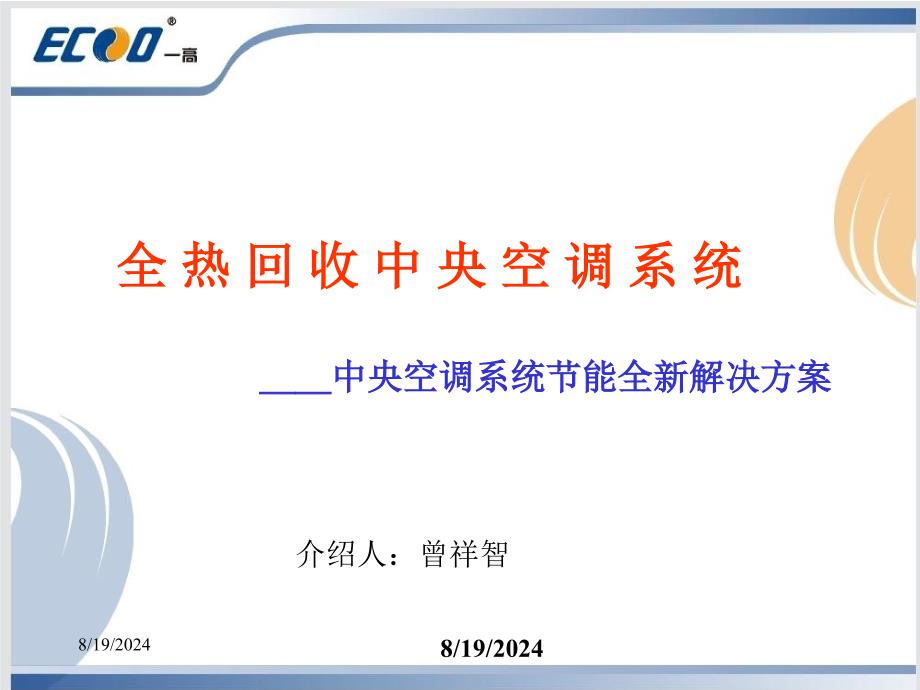

全全 热热 回回 收收 中中 央央 空空 调调 系系 统统 ＿＿中央空调系统节能全新解决方案 ＿＿中央空调系统节能全新解决方案 ＿＿中央空调系统节能全新解决方案 ＿＿中央空调系统节能全新解决方案 介绍人：曾祥智 8/19/20248/19/2024 产品研发背景产品研发背景•中央空调系统节能降耗 中央空调耗电＞大厦总用电量的70%，其中水泵的耗电量约占总空调系统耗电量的20~40% •中央空调系统空气品质•排风热回收8/19/2024 中央空调系统构成中央空调系统构成•水系统 冷水机组（提供7oC冷冻水）＋盘管 （组合风柜）＋新风柜 •氟系统 柜机、管道机、 多联机系统8/19/2024 中央空调系统能耗构成中央空调系统能耗构成室内热量室外新风末端设备冷冻水空调制冷系统冷却水冷却水塔室外空气A.风机耗能B.冷冻水泵耗能C.压缩机耗能D.冷却水泵耗能E.风机耗能F.风机耗能水冷式水冷式风冷式风冷式8/19/2024 中央空调系统能耗构成中央空调系统能耗构成冷水机组冷水机组 Kw/kw冷（COP kW冷/Kw）0.25（（4.0））0.20（（5.0））0.167（（6.0））水水系系统统冷却水系统 冷却水系统 Kw/kw冷0.028＋0.010＝0.038冷冻水系统 冷冻水系统 Kw/kw冷0.028供冷水系统供冷水系统COP kW冷/Kw3.163.764.29风风系系统统全空气系统全空气系统 Kw/kw冷0.085风机盘管＋新风 风机盘管＋新风 Kw/kw冷0.016＊80%＋0.019＊20%＝0.0166整整体体系系统统COP全空气系统全空气系统 kW冷/Kw2.492.853.14风机盘管＋新风风机盘管＋新风 3.003.544.0020%全空气、全空气、80%风机盘管＋新风风机盘管＋新风 2.893.383.808/19/2024 中央空调系统节能技术中央空调系统节能技术•A 末端风机能耗（10%） 排风热回收排风热回收、变风量系统（VAV）、低温送风 •B 冷冻水泵能耗（10%）（冷冻水泵冷冻水泵/ /冷水机能耗冷水机能耗＝＝15%15%） 冷冻水泵变频、分区供冷分区供冷•C 主机能耗（67%） 压缩机变频、高效蒸发器、高效冷凝器8/19/2024 中央空调系统节能技术中央空调系统节能技术•D 冷却水泵能耗（13%）（冷却水泵冷却水泵/ /冷水冷水机能耗＝机能耗＝20%20%） 高效冷却水泵、冷却水变频？ •E 冷却塔能耗 高效冷却塔•F 冷凝风机能耗 高效风冷冷凝器8/19/2024 传统电制冷中央空调机组传统电制冷中央空调机组•水冷式机组 •风冷式机组 8/19/2024 制冷系统冷凝方式制冷系统冷凝方式分 析分 析8/19/2024 几种冷凝方式比较几种冷凝方式比较风冷式水冷式蒸发式8/19/2024 几种冷凝方式比较几种冷凝方式比较风冷式缺点风冷式缺点冷凝温度高达45OC、换热效率低、体积大、机组能耗高，安装位置要求高风冷式优点风冷式优点设备可以机组化、结构简单、节水8/19/2024 几种冷凝方式比较几种冷凝方式比较水冷式缺点水冷式缺点•系统复杂，需增加水泵和冷却塔的循环系统•冷却塔噪音大、飞水，冷却塔需单独设置•冷凝器维护、清洗困难•冷却水系统能耗高，导致整个系统的能耗降低水冷式优点水冷式优点•设备换热效率高、体积小8/19/2024 几种冷凝方式比较几种冷凝方式比较蒸发冷凝式优点蒸发冷凝式优点•系统简单，无需水泵和冷却塔的循环系统•无飞水，耗水量低•冷凝温度低（＜38OC），系统的能耗低•系统机组化•易清洗、维护简单蒸发冷凝缺点蒸发冷凝缺点•加工技术要求高•生产成本高8/19/2024 传统蒸发式换热盘管存在： 空气阻力大空气阻力大 易结垢，难清洗易结垢，难清洗 维修困难维修困难 效率逐年下降效率逐年下降传统蒸发式冷凝器传统蒸发式冷凝器8/19/2024 ECOO创新平面液膜蒸发冷凝技术创新平面液膜蒸发冷凝技术 平面液膜蒸发式冷凝技术平面液膜蒸发式冷凝技术 －引领制冷节能新潮流 －引领制冷节能新潮流8/19/2024 ECOO平面液膜换热技术平面液膜换热技术气态制冷剂液态制冷剂冷却循环水冷却水流动特点：交错、复迭流动8/19/2024 ECOO板管式蒸发冷凝器板管式蒸发冷凝器激光焊接加工技术8/19/2024 传统排风热回收方式传统排风热回收方式介 绍介 绍8/19/2024 传统排风热回收方式传统排风热回收方式(转轮式）转轮式）金属网滤材-氯化锂石棉纸芯材-氯化铝芯材-硅胶芯材-3A分子筛芯材 8/19/2024 传统排风热回收方式传统排风热回收方式(板式显热）板式显热）排风排风新风新风8/19/2024 传统排风热回收方式传统排风热回收方式(板式全热）板式全热）8/19/2024 存在的问题存在的问题 回收效率回收效率－低低 功能功能－单一单一 板式显热＜15% 换气＋热回收 板式全热＜60% 新风处理依靠新风柜 转轮全热＜65% 使用成本使用成本－高高 可靠性可靠性－差差 2年需更换回收芯 气流交叉污染 流道堵塞 8/19/2024 ECOO设备热回收设备热回收工作原理工作原理8/19/2024 ECOOECOO空调设备全热回收空调设备全热回收工作原理工作原理320C90%270C46.7%340C64%• 室内排风经蒸发式室内排风经蒸发式冷凝器回收显热和潜热冷凝器回收显热和潜热后排出后排出• 改善机组冷凝效果， 改善机组冷凝效果，提高机组能效比，为间提高机组能效比，为间接式热回收接式热回收8/19/2024 基于基于板管式蒸发冷凝板管式蒸发冷凝技术的技术的ECOOECOO全热回收空调设备全热回收空调设备8/19/2024 ECOO全热回收空调设备全热回收空调设备•全热回收模块式冷水机组全热回收模块式冷水机组8/19/2024 全热回收冷水机系统全热回收冷水机系统室外空气室外空气冷凝排风冷凝排风室内排风室内排风340C64%270C46.7%70C冷冻水冷冻水120C回水回水8/19/2024 ECOO全热回收空调设备全热回收空调设备•全热回收柜式空调机组全热回收柜式空调机组冷量范围：冷量范围：25.2KW－－250.2KW8/19/2024 ECOO柜机系统应用（制冷）柜机系统应用（制冷）室内回风室内回风送风送风冷凝进风冷凝进风冷凝排风冷凝排风30%新风新风30%排风排风8/19/2024 ECOO全热回收空调设备全热回收空调设备•全热回收新风处理专用机组全热回收新风处理专用机组新风处理量：：1500~50000m3/h制冷量：制冷量：11.7~368kw制热量：制热量：9.7~310kw共19种规格8/19/2024 ECOOECOO空调设备全热回收空调设备全热回收工作原理工作原理320C90%270C46.7%340C64%8/19/2024 ECOOECOO全热回收新风处理专用机组全热回收新风处理专用机组分工况工作原理分工况工作原理• 传统新风处理传统新风处理－－主机提供7OC冷冻水 主机蒸发温度2OC• ECOO新风处理机组新风处理机组：蒸发温度8－10OC冷库设计思路8/19/2024 基于基于板管式蒸发冷凝板管式蒸发冷凝技术的技术的ECOOECOO全热回收空调设备全热回收空调设备• A A 末端风机能耗 末端风机能耗 ECOO变风量新风处理专用机组、ECOO变风量柜式空调机组• B B 冷冻水泵能耗 冷冻水泵能耗 采用分区供冷，缩短冷冻水输送距离，减少采用分区供冷，缩短冷冻水输送距离，减少冷冻水泵能耗冷冻水泵能耗8/19/2024 基于基于板管式蒸发冷凝板管式蒸发冷凝技术的技术的ECOOECOO全热回收空调设备全热回收空调设备• C C 压缩机能耗 压缩机能耗1. 采用平面液膜蒸发冷凝技术，降低冷凝温度，减少制冷系统能耗2. 利用室内排风的全热回收来进一步降低冷凝温度，实现更高的节能3. 采用分工况技术，设立新风独立系统，提高新风处理系统的蒸发温度4. 过度季节的全新风运行，节能更为显著8/19/2024 基于基于板管式蒸发冷凝板管式蒸发冷凝技术的技术的ECOOECOO全热回收空调设备全热回收空调设备• D D 冷却水泵能耗 冷却水泵能耗 采用平面液膜蒸发冷凝技术，冷却水泵耗能减少70%• E E 冷却塔能耗、 冷却塔能耗、F F 冷凝风机能耗 冷凝风机能耗 采用平面液膜蒸发冷凝技术，冷却风机耗能减少40%8/19/2024 系统应用介绍系统应用介绍8/19/2024 ECOOECOO全热回收冷水机系统全热回收冷水机系统8/19/2024 全热回收冷水机系统全热回收冷水机系统室外空气室外空气冷凝排风冷凝排风室内排风室内排风8/19/2024 分区（层）联网全热回收冷水机系统分区（层）联网全热回收冷水机系统8/19/2024 模块扩展系统8/19/2024 系统应用系统应用• 替代风冷模块冷水机替代风冷模块冷水机 系统具有更高的能效比 系统具有更高的能效比 布置更灵活，可以在室内设置机房实现热回收 布置更灵活，可以在室内设置机房实现热回收• 替代多联机替代多联机 提高系统能效，减少机组总负荷 提高系统能效，减少机组总负荷• 替代大型主机系统替代大型主机系统 对系统进行合理分区，联网控制，提高系统部分负荷 对系统进行合理分区，联网控制，提高系统部分负荷运行效率，运行控制更加人性化运行效率，运行控制更加人性化8/19/2024 ECOO全热回收新风机系统全热回收新风机系统8/19/2024 8/19/2024 应用介绍应用介绍•传统中央空调系统替代新风机＋热传统中央空调系统替代新风机＋热回收设备回收设备 可有效地减化系统设计 提高系统热回收效率和热回收稳定性 减少系统运行费用及初投资8/19/2024 应用介绍应用介绍•VRVVRV及多联机氟系统中央空调及多联机氟系统中央空调 可有效解决多联机系统新风处理及排风热回收8/19/2024 应用介绍应用介绍•洁净空调及全新风中央空调系统洁净空调及全新风中央空调系统 可显著降低系统能耗及配电负荷8/19/2024 应用介绍应用介绍•北方寒冷地区新风处理系统北方寒冷地区新风处理系统 可解决北方寒冷地区冬季盘管防冻，利用ECOO新风机组热泵功能对新风实施预热，再由蒸汽或热水盘管加热8/19/2024 ECOOECOO全热回收柜机系统全热回收柜机系统8/19/2024 水柜机系统原理图水柜机系统原理图8/19/2024 传统水柜机安装示意图传统水柜机安装示意图8/19/2024 ECOO柜机系统应用（制冷）柜机系统应用（制冷）回风回风送风送风冷凝进风冷凝进风冷凝排风冷凝排风30%新风新风30%排风排风8/19/2024 ECOO柜机系统应用（置换通风）柜机系统应用（置换通风）室内排风室内排风送风送风室内排风室内排风室外新风室外新风8/19/2024 ECOO全热回收柜机系统应用全热回收柜机系统应用8/19/2024 应用介绍应用介绍•大空间系统大空间系统 厂房、会展馆厅、餐厅等大空间，同 厂房、会展馆厅、餐厅等大空间，同时使用率高的场所时使用率高的场所降低系统工程投资、减少系统运行及维护成本8/19/2024 系统能效比较冷水机组冷水机组 Kw/kw冷（COP kW冷/Kw）0.24＊＊0.8＋＋0.2＊＊0.2=0.23(4.35)0.24（（4.1））0.25（（4.0））水水系系统统冷却水系统冷却水系统Kw/kw冷0.0140.008＋0.006＝0.0140.028＋0.010＝0.038冷冻水系统冷冻水系统Kw/kw冷0.0280.0280.028供冷水系统供冷水系统COP kW冷/Kw3.683.553.16风风系系统统全空气系统全空气系统 Kw/kw冷0.0850.0850.085风机盘管＋新风风机盘管＋新风Kw/kw冷0.0160.01660.016＊80%＋0.019＊20%＝0.0166整整体体系系统统COP全空气系统全空气系统 kW冷/Kw2.82.722.49风机盘管＋新风风机盘管＋新风 3.473.343.0020%全空气、全空气、80%风机风机盘管＋新风盘管＋新风 3.333.22.89ECOO全热回收冷水机水冷螺杆冷水机ECOO全热回收冷水机＋20%新风处理专用机8/19/2024 •系统全年运行性能系数系统全年运行性能系数 风系统与水系统均为定流量运行，50%负荷时： 大型： 大型：20%组合空调＋组合空调＋80%新风机组与风机盘管新风机组与风机盘管 系统 系统COP＝＝2.55（冷水机（冷水机COP5.0）） 中型：新风机组＋风机盘管 中型：新风机组＋风机盘管 系统 系统COP＝＝2.41（冷水机（冷水机COP4.0）） ECOO全热回收系统全热回收系统COP＞＞3.0系统能效比较8/19/2024 机组特点总结机组特点总结8/19/2024 机 组 特 点机 组 特 点•德国技术，行业领先德国技术，行业领先 全面引进德国ECOO公司板管式蒸发冷凝器生产技术•间接热回收，空气品质高间接热回收，空气品质高 新风与排风不接触，不产生交叉污染 •高效全热回收专利技术高效全热回收专利技术 机组全热回收效率达90%以上 8/19/2024 机 组 特 点机 组 特 点•高系统能效比高系统能效比 系统能效比冷水机达3.5，柜机达3.7，新风机达5.0，高于国家一级标准要求。
特别是系统部分负荷能效比高•节水效果显著节水效果显著 耗水量仅为同冷量冷却水塔的50%•节省初投资节省初投资 无需再配置通风换气及热回收设备，降低主机装机容量及系统配电负荷 8/19/2024 机 组 特 点机 组 特 点•无冷却塔系统无冷却塔系统 易于安装、布置简单，并且无大功率冷却水泵，系统能耗更低•无室外机影响无室外机影响 设备可以方便地装于室内或室外，不影响建筑美观•机组占地面积小机组占地面积小8/19/2024 机 组 特 点机 组 特 点•无需冷凝水排放系统无需冷凝水排放系统 设备冷凝水做为冷凝器的冷却水回收利用•控制先进，安全可靠控制先进，安全可靠 设备配置远程线控器，方便安装与操作•节约运行成本节约运行成本运行费用低，较传统空调系统节约运行费用15%以上，过度季节可利用新风自然冷却8/19/2024 Q＆＆A•欢迎大家提问！8/19/2024 。
