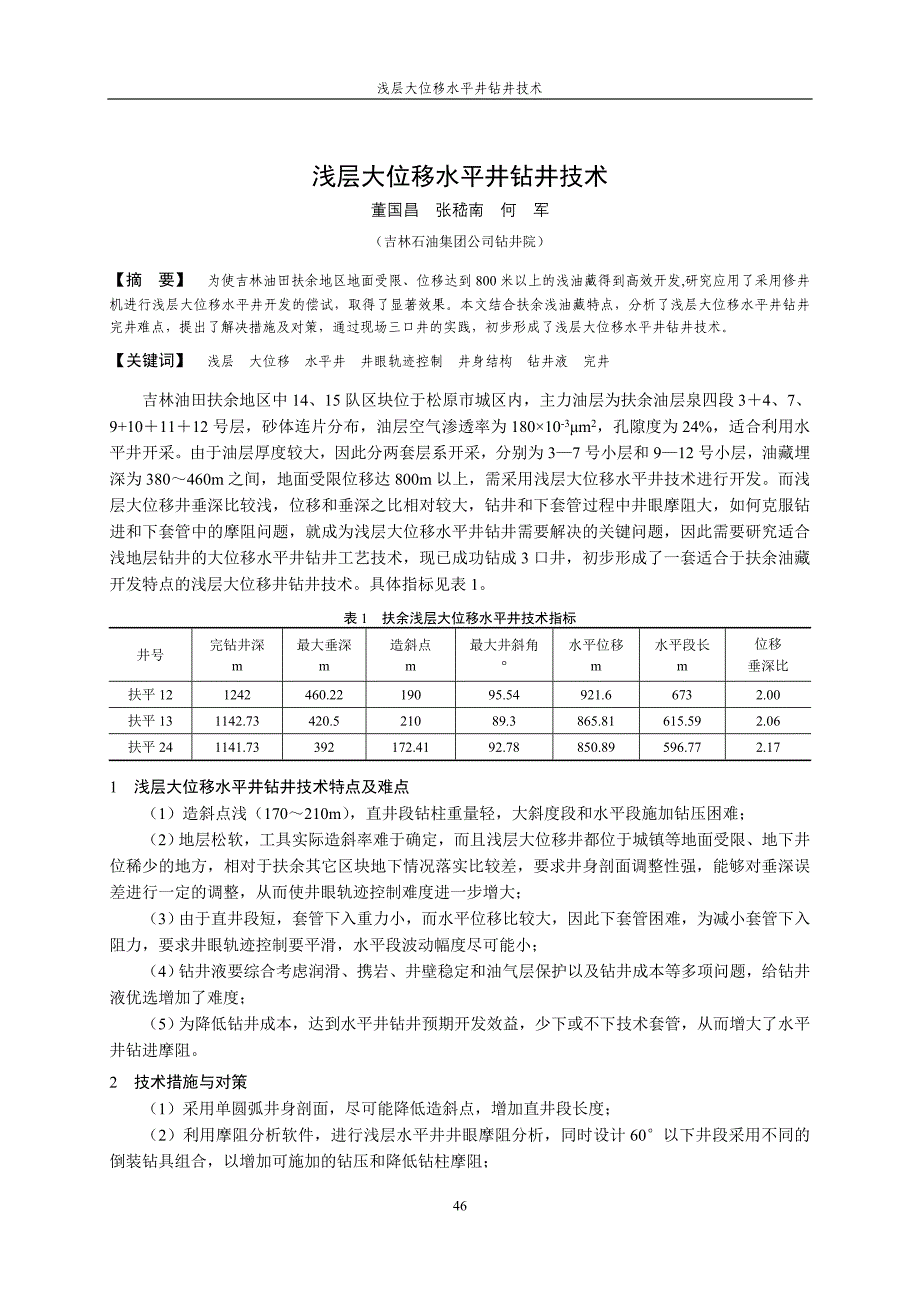

浅层大位移水平井钻井技术46浅层大位移水平井钻井技术董国昌 张嵇南 何 军（吉林石油集团公司钻井院）【【摘 要】】 为使吉林油田扶余地区地面受限、位移达到 800 米以上的浅油藏得到高效开发,研究应用了采用修井机进行浅层大位移水平井开发的偿试，取得了显著效果本文结合扶余浅油藏特点，分析了浅层大位移水平井钻井完井难点，提出了解决措施及对策，通过现场三口井的实践，初步形成了浅层大位移水平井钻井技术关键词】】 浅层 大位移 水平井 井眼轨迹控制 井身结构 钻井液 完井 吉林油田扶余地区中 14、15 队区块位于松原市城区内，主力油层为扶余油层泉四段3＋4、7、9+10＋11＋12 号层，砂体连片分布，油层空气渗透率为 180×10-3μm2，孔隙度为 24%，适合利用水平井开采由于油层厚度较大，因此分两套层系开采，分别为 3—7 号小层和 9—12 号小层，油藏埋深为 380～460m 之间，地面受限位移达 800m 以上，需采用浅层大位移水平井技术进行开发而浅层大位移井垂深比较浅，位移和垂深之比相对较大，钻井和下套管过程中井眼摩阻大，如何克服钻进和下套管中的摩阻问题，就成为浅层大位移水平井钻井需要解决的关键问题，因此需要研究适合浅地层钻井的大位移水平井钻井工艺技术，现已成功钻成 3 口井，初步形成了一套适合于扶余油藏开发特点的浅层大位移井钻井技术。
具体指标见表 1表 1 扶余浅层大位移水平井技术指标井号完钻井深 m最大垂深 m造斜点 m最大井斜角 °水平位移 m水平段长 m位移垂深比扶平 121242460.22190 95.54921.66732.00扶平 131142.73420.521089.3865.81615.592.06扶平 241141.73392172.4192.78850.89596.772.171 浅层大位移水平井钻井技术特点及难点（1）造斜点浅（170～210m） ，直井段钻柱重量轻，大斜度段和水平段施加钻压困难；（2）地层松软，工具实际造斜率难于确定，而且浅层大位移井都位于城镇等地面受限、地下井位稀少的地方，相对于扶余其它区块地下情况落实比较差，要求井身剖面调整性强，能够对垂深误差进行一定的调整，从而使井眼轨迹控制难度进一步增大；（3）由于直井段短，套管下入重力小，而水平位移比较大，因此下套管困难，为减小套管下入阻力，要求井眼轨迹控制要平滑，水平段波动幅度尽可能小；（4）钻井液要综合考虑润滑、携岩、井壁稳定和油气层保护以及钻井成本等多项问题，给钻井液优选增加了难度；（5）为降低钻井成本，达到水平井钻井预期开发效益，少下或不下技术套管，从而增大了水平井钻进摩阻。
2 技术措施与对策 （1）采用单圆弧井身剖面，尽可能降低造斜点，增加直井段长度；（2）利用摩阻分析软件，进行浅层水平井井眼摩阻分析，同时设计 60°以下井段采用不同的倒装钻具组合，以增加可施加的钻压和降低钻柱摩阻；第六届全国石油钻井院所长会议论文集47（3）采用比设计造斜率高 30%的螺杆钻具进行造斜，确保工具实际造斜率不低于设计造斜率，当实际造斜率高时，开动转盘进行复合钻进，以提高携岩效果及时破坏岩屑床，降低井眼摩阻；（4）优化大斜段和水平段扶正器数量和扶正器类型，确保套管居中，同时在 60°以上斜井段安放刚性滚轮扶正器，降低下套管摩阻，增加完井套管下入重量；（5）研究低固相、低摩阻、低成本携岩难力强的水基钻井液，降低裸眼段摩阻，同时坚持短起钻制度，及时破坏岩屑床；（6）采用两种壁厚的倒装套管结构，增加直井段套管重量；并且在完井下套管过程中，分段循环，降低循环阻力，并及时清除下套管过程中除下的泥饼，提高固井顶替效率；（7）在钻井液方面，控制钻井液固相含量，降低钻井液失水，利用先进的国外软件进行地层压力预测，实施近平衡钻井，同时采用超细碳酸钙屏蔽暂堵进行油气层保护3 设计与施工情况三口浅层大位移井中，扶平12 和扶平 13 井为同一平台井，分别开发的目的层为扶余油层9+10+11+12 号层和 3+4、7 号层，由于地面条件限制，须采用三维防碰绕障技术，下面以扶平12 井为例介绍设计与施工情况。
3.1 靶点设计扶平 12 井设计 A、B、C 三个靶点，其中 AB 靶为水平段，设计长度为 400.77m，开发目的层为 9+10号层，BC 靶为大斜度段，开发目的层为 11+12 号层，具体数据见表 2，水平井投影示意见图 1：表 2 扶平 12 井靶区设计数据靶点垂深 m井斜角 °水平段长 m方位 ° A429.9789.01353.18 B436.3789.01370353.18 C460.3784.93286.61353.41要求纵向上、下摆动不超过 0.5m，横向摆动不超过 3m 3.2 工程设计3.2.1 井身剖面设计井身剖面设计表 3 扶平 12 井井身剖面关键点设计数据井段井深 m垂深 m井斜 °方位 °闭合距 m造斜率 °/30m直井段1901900000造斜段317.5310.153432836.738547.33426.6784.8635284.868探顶段572.77428.7584.86351.2884.860A 点595.5842.789.01351.18270.776B 点966.26436.3789.01353.18640.260降斜1007.14438.5384.93353.41681.03-3C 点1254.20460.3784.93353.41926.870水平井轨道设计吉林油田钻井工艺研究院公司: 吉林油田 油田: 扶余 井场: fp13 参考井: fp12 日期: 2006 04 15 设计线 实钻线01002003004005006007008009001000-500-400-300-200-1000100200300水平投影图东投影 (米) (1:5920)北投影 (米)a(30)263.05-64.20b(30)631.05-108.20c(30)916.05-141.20fp12a(30)240.05-31.20b(30)509.05-34.19c(30)549.05-34.20d(30)864.05-35.19fp13z14-054z14-54扶平 13扶平 12图 1 扶平 12 和 13 井水平投影示意图浅层大位移水平井钻井技术48]3.2.2 井身结构设计井身结构设计一开：φ393mm 钻头×151m+φ273mm 表套×150m；二开：φ215.9mm 钻头×1255m+φ139.7mm 油套×1254m。
3.3 井眼轨迹控制3.3.1 直井段（直井段（0～～190m））一开采用刚性比较大的塔式防斜钻具组合：φ393mm 牙轮钻头+φ203mm 无磁钻铤×1 根+φ203mm 钻铤×5 根+φ178mm 钻铤×3 根+φ127mm 加重钻杆+φ133mm 方钻杆钻进中，通过低钻压 5t，高转速 160r/min，控制井斜角，使造斜点处井斜角控制在 1°以内（实际 0.8°） ，从而为造斜段和水平段的施工创造了良好条件3.3.2 二开造斜段（～二开造斜段（～547.33m））井斜 60°以前的造斜段选用如下钻具组合：φ215.9mm 牙轮钻头+φ165mm 单弯螺杆钻具（1.25°）+MWD+φ165mm 无磁钻铤×1 根+φ165mm 钻铤×3 根+φ127mm 加重钻杆×30 根+φ127mm 钻杆+133mm 方钻杆井斜 60°以后的造斜段及探顶段选用如下钻具组合：φ215.9mmPDC+φ165mm 单弯螺杆钻具（1.25°）+LWD+φ165mm 无磁钻铤×1 根+φ127mm加重钻杆×2 根+φ127mm18°斜坡钻杆+φ127mm 加重钻杆×30 根+φ127mm 钻杆+133mm 方钻杆。
钻井参数：井斜角在 45°之前钻压 5～6t，井斜角在 45°之后钻压 7～10t；排量 32L/S；该井段造斜开始时，定向方位为 328°，造斜至 317m 时，井斜达到 34°，绕过 Z14-054 井，最近距离18.57m，然后增斜扭方位至 352°，井斜 57°，至井深 426.94m 绕过 Z14-54 井，最近距离22.15m，然后增斜扭方位至 351.28°，并且采用该方位稳斜探油顶3.3.3 水平段控制（～水平段控制（～1254.20m））水平段采用的钻具组合如下：φ215mmPDC 钻头+φ165mm 单弯螺杆钻具（0.75°）+LWD+φ127mm 无磁承压钻杆×1 根+φ127mm 斜坡钻杆×30 根+φ127mm 加重钻杆×30 根+φ165mm 钻铤×6 根+φ127mm 钻杆+133mm方钻杆，钻压 3～4t，转速 30～40rpm，排量 32L/s水平段是浅层大位移水平井控制的重要井段，其主要目的是使水平段尽可能在油层中穿行，同时控制井眼曲率和井眼横向偏移，使井眼尽可能光滑，确保完井套管下至预定位置3.4 钻井液技术3.4.1 钻井液配方钻井液配方4%水化般土+0.5%纯碱+0.3%KPA+1%铵盐+1%HA 树脂+1%防塌润滑剂+1%ORH+1%DYRH-3+0.08%XC3.4.2 润滑技术润滑技术（1）采用低固相钻井液技术，维护钻井液的润滑性。
在配浆时，采用适当的低般含或无般含原浆；钻进过程中，充分利用固控设备最大限度的清除钻屑，控制固相含量最低，满足设计要求2）加入足量的大分子聚合物，配以适量的小分子聚合物，调整泥饼质量，保证泥饼润滑性第六届全国石油钻井院所长会议论文集49（3）加入润滑剂，提高钻井液的润滑性能控制全井段摩阻系数小于 0.083.4.3 携岩技术携岩技术（1）维持钻井液中 3%左右的般土含量，保证当加入聚合物时，钻井液形成足够的结构力2）使用 xc 提高钻井液的动切力，提高其携岩能力在大井眼段，适当的提高钻井液的动切力，特别是当井斜角在 45～60°时，动切力的提高梯度为 3.5～6.0～13.5Pa，满足了携岩要求另外工程上利用开转盘，上下活动钻具、短起钻等措施，破坏岩屑床利用清洗液破坏岩屑床3.4.4 井壁稳定技术井壁稳定技术（1）保持合理的钻井液密度性能，维护井壁的力学稳定2）大分子聚合物、小分子聚合物结合，形成高质量泥饼3）维护钻井液的滤失性在设计范围内4）利用抑制剂，保证钻井液的抑制能力3.4.5 油层保护技术油层保护技术（1）采用复合暂堵技术，控制固相颗粒进入油层选用两种超细碳酸钙作为暂堵剂和加重剂。
一种为灰质碳酸钙可实现暂堵和降失水作用，另一种为颗粒碳酸钙，暂堵直径较大的孔隙2）钻井液中加入非渗透处理剂进行油层保护，以控制钻井液和水泥浆液相进入油层3.5 固井完井技术3.5.1 固井水泥浆、隔离液及外加剂优选固井水泥浆、隔离液及外加剂优选上部领浆为 G 级油井水泥原浆，下部尾浆为常规密度低温低失水水泥浆上部 G 级油井水泥原浆能够携带残留泥饼和岩屑，下部常规密度低温低失水水泥浆在低温条件下具有高早强、零析水和低失水性能，能够防止水泥浆失水发生水窜双凝结构避免水泥浆失重，防止层间窜流或高压地层水窜入井筒，保证油水层段封固良好；双密度结构减轻水泥浆液柱静压力和顶替动压力，防止水泥浆漏失，保证水泥浆返至地面，防止套损3.5.2 下套管技术措施下套管技术措施（1）斜井段每两根套管安放一只扶正器，其中刚性滚轮扶正器和弹性扶正器交错使用2）短起钻，并大排量洗井 2 周以上，以清除岩屑床，并用清扫液将井内岩屑携带干净3）下套管通井后，加入一定量的油基润滑剂4）如果下套管阻力大，在井口施加一定压力4 结论及认识（1）浅层大位移水平井钻井的成功，为吉林油田高效开发地面受限位移达 800m 以上的浅藏，寻求了一条切实可行的尊长途径； （2）研究的低固相聚合物水基钻井液体系及其配套技术成功地解决了浅层大位移水平井的润滑、携岩、破坏岩屑床等技术难题；（3）科学合理的井身剖。
