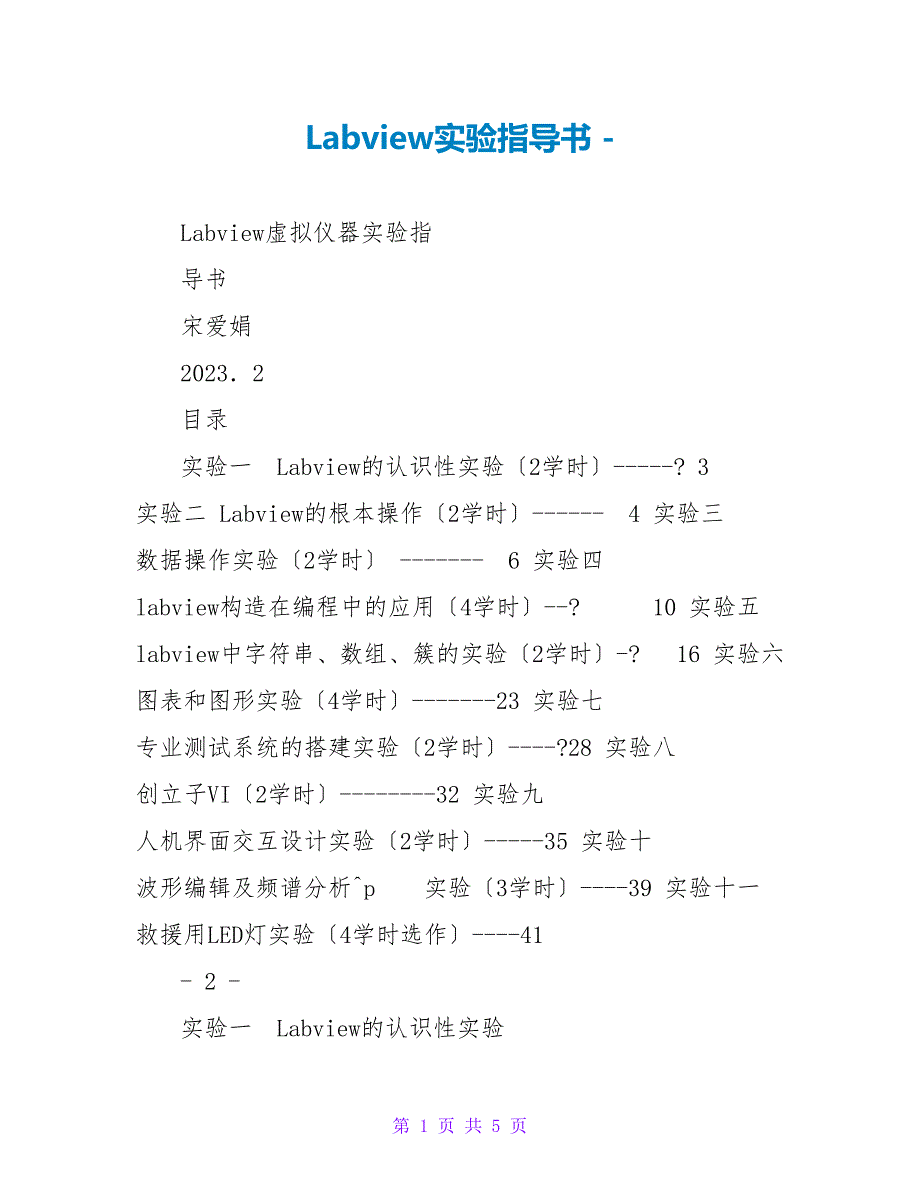

Labview实验指导书 - Labview虚拟仪器实验指导书 宋爱娟 2023．2 目录 实验一 Labview的认识性实验〔2学时〕-----? 3 实验二 Labview的根本操作〔2学时〕------ 4 实验三 数据操作实验〔2学时〕 ------- 6 实验四 labview构造在编程中的应用〔4学时〕--? 10 实验五 labview中字符串、数组、簇的实验〔2学时〕-? 16 实验六 图表和图形实验〔4学时〕-------23 实验七 专业测试系统的搭建实验〔2学时〕----?28 实验八 创立子VI〔2学时〕--------32 实验九 人机界面交互设计实验〔2学时〕-----35 实验十 波形编辑及频谱分析^p 实验〔3学时〕----39 实验十一 救援用LED灯实验〔4学时选作〕----41 - 2 - 实验一 Labview的认识性实验 一、目的 1、熟悉Labview的根本组件 2、熟悉Labview的前面板、程序框图、快捷和下拉菜单 3、掌握Labview的选项板及帮助 二、环境 1、WINDOWS2000环境〔将显示属性中的分辨率设置为1024*768〕 2、Labview8.6软件 三、内容与步骤： [练习1] 启动Labview，查找Labview例如 步骤： 1. 翻开文件VibrationAnalysis.vi(c:/ProgramFiles/National Instruments/LabVIEW 8.6/exles/apps/demos.llb) 2. 单击按钮Run运行该程序 3. 改变采样速率 4. 改变采样速度，验证希望速度与实际速度是否一致 [练习2] 熟悉前面板与程序框图的切换及观察程序流的执行过程 1.在练习1的根底上，利用快捷方式将前面板切换到程序框图。
2.单击高亮度显示按钮观察代码的数据流向 [练习3] 纯熟翻开运行一个VI 1. 练习查找所定VI，另用帮助查找含有FILTER的例如，找到其中的Express Filter.VI程序双击翻开 2. 运行该程序 3. 改变仿真频率、仿真幅度和仿真噪声幅度观察指示器的值与图中值是否一致 4. 观察数据流执行过程 [练习4]练习查找运行 1.将上面程序在框图窗口双击程序框图中的Simulate Signal,将正弦信号改为其他信号之后运行程序 2.纯熟查找其他程序并运行 [练习5] 1. 在Labview启动界面中选择新建选项 2. 翻开空VI或VI模板 3. 任意翻开VI模板并运行 - 3 - 实验二 Labview的根本操作 一、目的 1、熟悉VI的创立方法 2、掌握编辑前面板和程序框图的方法 3、学会使用联机帮助 4、运行和调试简单VI程序 二、环境 1、WINDOWS2000环境〔将显示属性中的分辨率设置为1024*768〕 2、Labview8.6软件 三、内容与步骤： [练习1] 创立一个空VI文件并将其保存 [练习2] 练习编辑VI前面板和流程框图 1. 通过托动的方式从控制模板和函数模板上分别选取对象放置在前面板和流程框图上，对所有对象的根本操作包括选择、挪动、删除、复制和粘贴进展练习。
提示：〔1〕挪动对象的同时按下〈shift〉键，那么可以限制对象只能在程度或竖直挪动，挪动的方向由开场时的方向决定 〔2〕复制对象时，可采用CTRL键的同时托放对象 2.重排序对象、锁定对象和组合对象的练习 提示：利用快捷菜单完成 3.修饰前面板，模板中对象专用于对程序界面进展修饰，对程序的运行没有任何影响，主要是实现构建生动美观的界面 提示：子模板在Controls/modern/decorations. 4.排列对象和分布对象的熟悉 [练习3] 构建VI,使用园按钮控件控制方形指示灯，随时按下按钮将其翻开前面板和框图如图示： - 4 - 提示：框图子模板在Function/Express/signal Analysisy/Mask and Limiting Testing While循环在Function/Express/Execution control [练习4] 翻开一VI,为其添加程序注释，并运行和调试VI 要求：1.采用连续运行、单步运行，高亮度程序运行等方法 2. 在程序框图中设置断点 3. 使用探针观察运行时连线上的数据 [练习5]新建一个VI，进展如下练习： 任意放置几个控件在前面板，改变它们的位置、名称、大小、颜色等等。
在VI前面板和后面板之间进展切换 并排排列前面板和后面板窗口 - 5 - 第 页 共 页。
